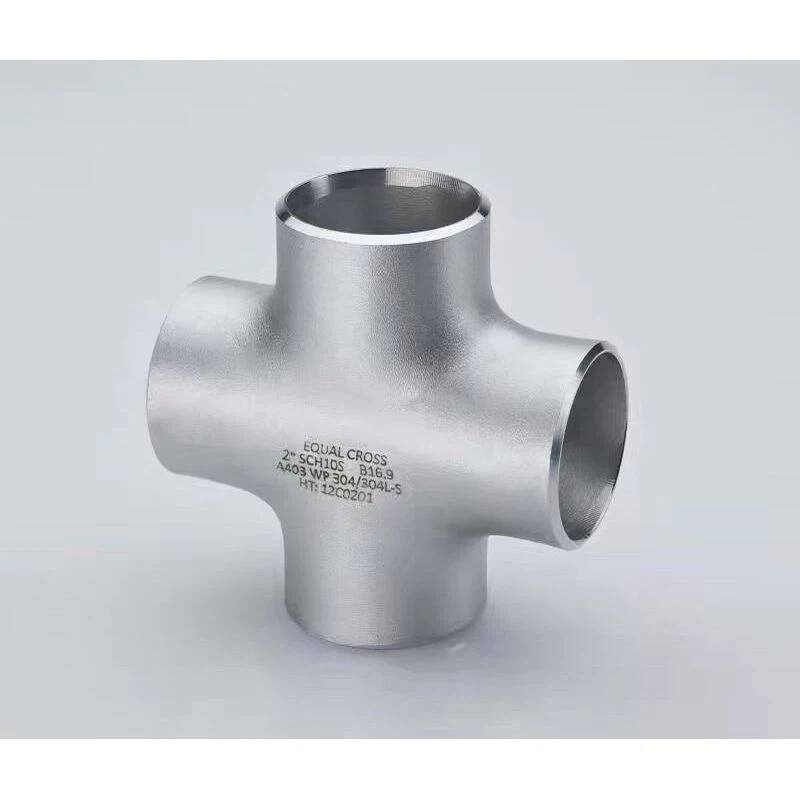

صليب BW من الفولاذ المقاوم للصدأ عالي الضغط لخطوط الأنابيب الصناعية

ملخص

إن وصلة BW (Butt-Weld) من الفولاذ المقاوم للصدأ عالي الضغط عبارة عن وصلة أنابيب قوية مصممة لإنشاء وصلات رباعية الاتجاهات في خطوط الأنابيب الصناعية ذات الضغط العالي ودرجة الحرارة العالية. مصنوع من الفولاذ المقاوم للصدأ 304 أو 316، ويتميز هذا الصليب بأطراف ملحومة (متوافقة مع ANSI B16.25) وتصميم معزز، مما يضمن السلامة الهيكلية والأداء الخالي من التسرب في التطبيقات المهمة.

سمات

البناء الثقيلة:

هيكل غير ملحوم من الفولاذ المقاوم للصدأ (304/316) بأحجام فرعية متساوية أو أقل، مُصنف لضغوط عمل تصل إلى 2500 رطل لكل بوصة مربعة (الجدول 80، 316 من الفولاذ المقاوم للصدأ) ودرجات الحرارة من -46 درجة مئوية إلى 815 درجة مئوية.

يتحمل القسم المركزي المقوى (سُمك الجدار 1.5x) أحمال الضغط متعددة الاتجاهات، مما يقلل من تركيز الضغط عند الوصلات الفرعية.

نهايات اللحام الدقيقة:

نهايات اللحام التناكبي بحواف مشطوفة (37.5° ±1°) لحام كامل الاختراق، متوافقة مع ASME B16.9 ومناسبة لعمليات اللحام الأوتوماتيكية واليدوية.

متوفر في شكل متقاطع متساوي (جميع الفروع بنفس الحجم) ومتقاطع مخفض (تختلف أحجام الفروع بحجم اسمي واحد)، مما يوفر تنوعًا في تصميم خطوط الأنابيب.

تحسين التدفق والإجهاد:

تعمل التحولات الداخلية السلسة (نصف القطر ≥1.0x سمك جدار الأنبوب) على تقليل الاضطراب وفقدان الضغط، مع سطح داخلي مشكل مائيًا (Ra ≥1.6μm) للتدفق الصفحي في الأنظمة متعددة الفروع.

نوع من الفولاذ المقاوم للصدأ 316 مع محتوى الموليبدينوم يقاوم الحفر في الوسائط الغنية بالكلوريد، وهو مثالي لأنظمة توزيع مياه البحر والمحلول الملحي.

ضمان الجودة:

اختبار إشعاعي (RT) بنسبة 100% لعمليات اللحام في التطبيقات المهمة، مع فحوصات الأبعاد عبر المسح ثلاثي الأبعاد لضمان دقة المحاذاة (±0.5 مم لـ NPS مقاس 12 بوصة).

متوافق مع ISO 9001:2015 والمواصفات الخاصة بالعميل (على سبيل المثال، Shell MESC SPE 77/300 لمشاريع النفط والغاز).

طلب

مثالية لشبكات الأنابيب الصناعية المعقدة:

مصافي النفط والغاز: توصيلات متعددة الفروع في وحدات المعالجة وأنظمة الشعلات وشبكات المبادلات الحرارية من الفولاذ المقاوم للصدأ 316 المطابق NACE MR0175 للخدمة الحامضة.

توليد الطاقة: توصيلات رباعية الاتجاه في أنظمة توصيل البخار وخطوط إرجاع المكثفات، التي تتحمل الأحمال الحرارية الدورية في محطات الدورة المركبة.

المعالجة الكيميائية: توزيع المواد الخام في المفاعلات الدفعية وأعمدة التقطير، بتصميم متقاطع متساوي يتيح توزيع التدفق المتوازن.

معالجة المياه: توصيلات متعددة المنافذ في منصات الترشيح ومحطات التناضح العكسي، مع تقليل الخيارات المتقاطعة لتحولات الحجم في التخطيطات المدمجة.

التعليمات

س: ما هو الحد الأقصى للضغط المسموح به لتقاطع التخفيض?

ج:يتم تحديد تصنيف الضغط من خلال أصغر حجم فرع؛ قم بمراجعة ورقة البيانات لمعرفة مجموعات ضغط الحجم المحددة.

س: هل يمكن استخدام الصليب في المناطق الزلزالية?

ج:نعم، ولكن قم بتضمين دعامات إضافية عند الوصلات المتقاطعة لامتصاص القوى الجانبية، حيث أن التركيبات متعددة الفروع أكثر عرضة لإجهاد الاهتزاز.

س: كيفية فحص عيوب اللحام في الصليب?

ج:استخدم اختبار الموجات فوق الصوتية (UT) أو فحص الجسيمات المغناطيسية (MPI) للكشف عن العيوب السطحية/تحت السطح، خاصة في التوصيلات من الفرع إلى الرئيسي.

س: هل هناك إصدارات غير مغناطيسية متاحة للتطبيقات الحساسة؟?

ج:نعم، يوفر الفولاذ المقاوم للصدأ 316L نفاذية مغناطيسية منخفضة، ومناسب للاستخدام بالقرب من الفواصل المغناطيسية وأجهزة التصوير بالرنين المغناطيسي.
