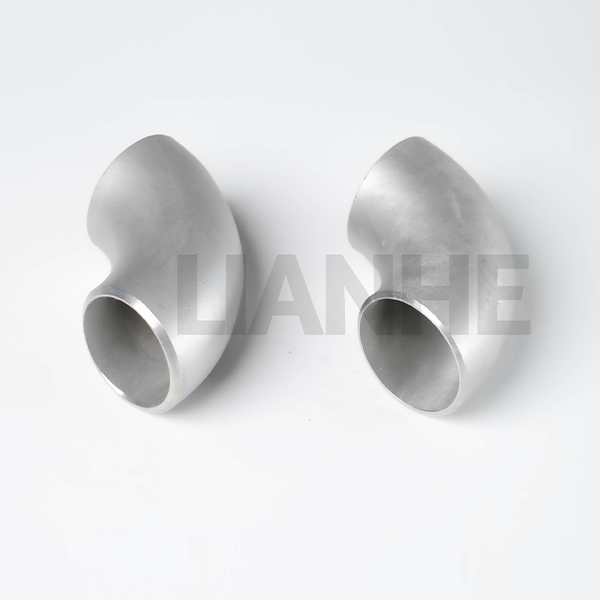

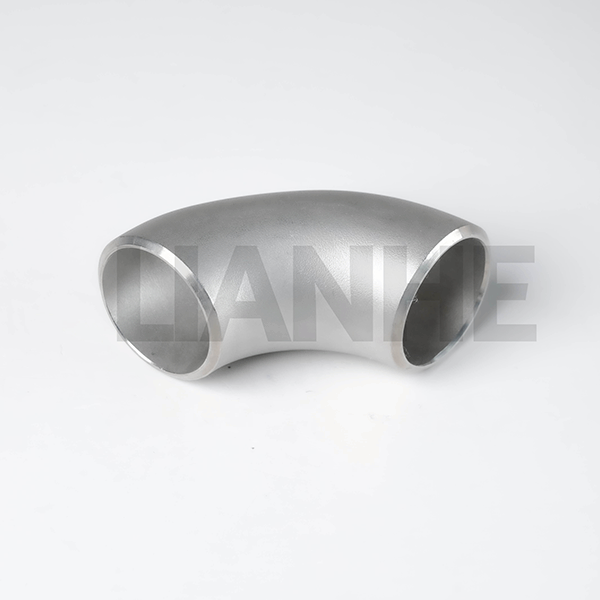

كوع الفولاذ المقاوم للصدأ عالي الضغط 90 درجة BW (لحام بعقب) LR (نصف القطر الطويل) عبارة عن تركيب أنابيب مصمم بدقة لأنظمة الأنابيب عالية الضغط وعالية التكامل حيث تكون كفاءة التدفق والاستقرار الهيكلي أمرًا بالغ الأهمية. مصنوع من الفولاذ المقاوم للصدأ 304 أو 316، ويتميز هذا الكوع بنصف قطر 1.5D ونهايات ملحومة (متوافقة مع ANSI B16.25)، مما يضمن الحد الأدنى من فقدان الضغط والحد الأقصى من مقاومة التعب في التطبيقات الحرجة.
تصميم سلس ممتاز:
مقذوف من قطعة واحدة من الفولاذ المقاوم للصدأ (304/316)، مما يزيل طبقات اللحام ونقاط الضعف، مع قوة شد لا تقل عن 515 ميجا باسكال واستطالة ≥30%.
نهايات اللحام التناكبي مشطوفة بدقة (37.5 درجة ± 1.5 درجة) من أجل اللحامات كاملة الاختراق، متوافقة مع رموز ASME B31.1 (أنابيب الطاقة) وB31.3 (أنابيب المعالجة).
هندسة التدفق والإجهاد:
يقلل نصف قطر الخط المركزي 1.5D (متوافق مع ANSI B16.9) من مقاومة التدفق بنسبة 20% مقارنة بالمرفقين القياسيين، مع سطح داخلي مشكل مائيًا (Ra ≥1.6μm) للتدفق الصفحي.
أجزاء الكعب والأصابع المعززة (سُمك الجدار 1.2x) تتحمل قوى التمدد الحراري والاهتزاز، وهو أمر بالغ الأهمية لتوصيلات المضخة والضاغط في المصافي.
الأداء البيئي المدقع:
نوع من الفولاذ المقاوم للصدأ 316 يحتوي على 2% من الموليبدينوم يقاوم الحفر في البيئات الغنية بالكلوريد (مثل مياه البحر والمحلول الملحي)، مع سطح خامل يقلل معدلات التآكل بنسبة 40%.
مُصنف لضغوط تصل إلى 2500 رطل لكل بوصة مربعة (جدول 80، 316 من الفولاذ المقاوم للصدأ) ودرجات حرارة تتراوح من -196 درجة مئوية (الغاز الطبيعي المسال) إلى 650 درجة مئوية (البخار)، مع معالجة حرارية اختيارية لمقاومة الزحف بدرجة الحرارة العالية.
ضمان الجودة:
اختبار شعاعي بنسبة 100% (RT) للحامات (حيثما ينطبق ذلك) وفحوصات الأبعاد عبر المسح بالليزر ثلاثي الأبعاد، مما يضمن الامتثال لمعيار ISO 9001:2015 والمواصفات الخاصة بالعميل.
مثالية للمشاريع الصناعية ومشاريع البنية التحتية ذات المهام الحرجة:
نقل النفط والغاز: خطوط أنابيب الغاز عالي الضغط وخطوط معالجة التكرير، من الفولاذ المقاوم للصدأ 316 المطابق NACE MR0175 لخدمة الغاز الحامض.
الطاقة النووية: خطوط التبريد الثانوية في المفاعلات النووية، المتوافقة مع ASME BPVC القسم III (الفئة 2/3) للمكونات المتعلقة بالسلامة.
أنظمة الوقود الفضائية: خطوط وقود عالية النقاء في معدات الدعم الأرضي للطائرات، مع الفولاذ المقاوم للصدأ 304 الذي يتوافق مع معيار SAE AS4059 للتجهيزات الفضائية.
الدفع البحري: خطوط تبريد المحرك في الأوعية الكبيرة، مصنوعة من الفولاذ المقاوم للصدأ 316 الذي يتحمل تآكل التجويف والتآكل بالمياه المالحة لمدة تزيد عن 20 عامًا.
س: ما هو الحد الأدنى لنصف قطر الانحناء لهذا المرفق?
ج:يتميز تصميم نصف القطر الطويل (LR) بنصف قطر انحناء يبلغ 1.5x قطر الأنبوب (على سبيل المثال، 152 مم لـ 4 بوصات NPS)، مما يضمن التوافق مع ANSI B16.9 للمرفقين LR القياسيين.
س: هل يمكن تشكيل هذه الأكواع على البارد للحصول على زوايا مخصصة?
ج:لا، قد يؤدي التشكيل على البارد إلى الإضرار بسلامة المواد. تتوفر الزوايا المخصصة (على سبيل المثال، 60 درجة، 30 درجة) من خلال عمليات التشكيل الساخن لمشاريع محددة.
س: كيفية فحص التآكل الداخلي في الاستخدام طويل الأمد?
ج:استخدم اختبار سمك الموجات فوق الصوتية (UT) سنويًا لمراقبة ترقق الجدران، خاصة في المناطق المعرضة للوسائط الكاشطة أو السوائل المسببة للتآكل.
س: هل هناك خيارات غير مغناطيسية للتطبيقات الحساسة?
ج:نعم، يوفر الفولاذ المقاوم للصدأ 316L نفاذية مغناطيسية منخفضة (.02.0 μH/m)، ومناسب لمرافق التصوير بالرنين المغناطيسي وأنظمة المغناطيس المبردة.
