يؤدي تحديد جدول توصيل الأنابيب غير الصحيح إلى حدوث ثغرات أمنية خطيرة في النظام أو إهدار رأس مال المشروع. لا يترك نقل السوائل الصناعية مجالًا للتخمين. إن نقص الهندسة يؤدي إلى انفجارات كارثية. الإفراط في الهندسة يستنزف ميزانية البناء الخاصة بك دون داع. يجب أن تحصل على هذه الحسابات بشكل صحيح في المرة الأولى.
في حين أن حجم الأنبوب الاسمي (NPS) يحدد القطر الخارجي، فإن الجدول الزمني يحدد سمك الجدار، والقطر الداخلي، وقدرات الضغط النهائي. غالبًا ما يؤدي سوء فهم هذه المتغيرات إلى فشل هيكلي. يمكن أن يتسبب أيضًا في قيود شديدة على التدفق داخل خطوط المعالجة لديك. أنت بحاجة إلى طريقة موثوقة لتقييم هذه الأبعاد.
لقد أنشأنا هذا الدليل لحل هذه المشكلة بالضبط. وهو يوفر لمديري المشتريات ومهندسي الأنابيب إطارًا قائمًا على الأدلة للتقييم والاختيار بين مواصفات SCH 10 وSCH 40 وSCH 80. سوف تكتشف كيف تحكم معايير ASME هذه الأبعاد. نستكشف أيضًا كيف يحدد الضغط التشغيلي والوسائط الكاشطة وقيود الميزانية اختيارك النهائي للمواد.
يحدد الجدول سمك الجدار:ومع زيادة رقم الجدول (من 10 إلى 80)، يصبح الجدار أكثر سمكًا، وينخفض القطر الداخلي، ويرتفع معدل الضغط.
SCH 10 للضغط المنخفض:مثالي للبيئات الحساسة للتكلفة ومنخفضة الضغط حيث يتم إعطاء الأولوية لتخفيض الوزن.
SCH 40 هو المعيار العالمي:المواصفات الأكثر شيوعًا للتطبيقات الصناعية والكيميائية ومعالجة المياه العامة.
SCH 80 مخصص للإجهاد الشديد:ضروري لأنظمة الضغط العالي، أو الوسائط شديدة التآكل، أو البيئات التي تتطلب قدرًا كبيرًا من التآكل الميكانيكي.
التسمية "S" مهمة:في الفولاذ المقاوم للصدأ، تتبع الجداول عادةً حرف "S" (على سبيل المثال، SCH 40S) لتمييزها عن معايير أبعاد الفولاذ الكربوني بموجب ASME B36.19.

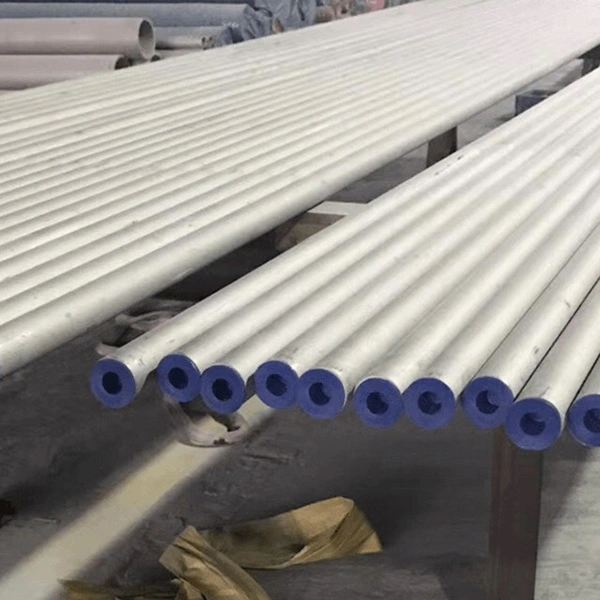

يجب على المهندسين أولاً فهم المعايير الأساسية التي تحكم أبعاد الأنابيب. تحتفظ الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) بأطر صارمة للتصنيع. ASME B36.19 بمثابة معيار الأبعاد المحدد لأيأنابيب الفولاذ المقاوم للصدأ. وهذا يختلف تمامًا عن ASME B36.10. يحدد ASME B36.10 أبعاد أنابيب الصلب المطاوع والفولاذ الكربوني.
يمتلك الفولاذ المقاوم للصدأ مقاومة فريدة للتآكل وقوة شد. تسمح هذه الخصائص للمصنعين باستخدام جدران أرق لنفس معدلات الضغط مقارنة بالفولاذ الكربوني. أنشأت ASME معيار B36.19 ليعكس هذه الخصائص المادية المتفوقة. يمنع المهندسين من الإفراط في تحديد سمك الجدار دون داع.
ستشاهد بشكل متكرر لاحقة "S" مرفقة برقم الجدول الزمني. تشير التسميات مثل 10S و40S و80S إلى هذه الجداول الزمنية الخاصة بالفولاذ المقاوم للصدأ. تتوافق الجداول القياسية و"S" بشكل مثالي مع الأقطار الخارجية الأصغر. ومع ذلك، فإنها تتباعد بشكل ملحوظ في الأحجام الأكبر والأكثر سمكًا. أنبوب SCH 40 من الصلب الكربوني أكبر من NPS 12 له سماكة جدار مختلفة عن الأنبوب المقاوم للصدأ SCH 40S. يجب عليك تحديد "S" لضمان الحجم الصحيح.
أحد حقائق التنفيذ الحاسمة غالبًا ما يربك المهندسين المبتدئين. بغض النظر عن المختارجدول أنابيب الفولاذ المقاوم للصدأ، يظل القطر الخارجي (OD) ثابتًا تمامًا بالنسبة لـ NPS معين. يبلغ قياس الأنبوب مقاس 2 بوصة دائمًا 2.375 بوصة من الخارج. نظرًا لأن التطوير التنظيمي يظل مغلقًا، فإن تكثيف الجدول الزمني يضيف بشكل صارم المواد إلى الداخل. يؤدي الانتقال من جدار خفيف إلى جدار ثقيل جدًا إلى تقليل القطر الداخلي (ID). هذا التخفيض الداخلي يقلل بشكل مباشر من حجم السائل. كما أنه يزيد من سرعة السوائل والاحتكاك الداخلي. يجب على المهندسين حساب تأثير معدل التدفق قبل الانتهاء من تصميمات النظام.
تقييمSCH 10 مقابل SCH 40 مقابل SCH 80يتطلب فهمًا واضحًا لاختلافاتهم الجسدية. يخدم كل تصنيف غرضًا تشغيليًا متميزًا. يؤدي الاختيار الصحيح إلى تحسين عمر النظام.
يمثل الجدول 10 فئة الجدار الخفيف. ويتميز بجدران أرق بكثير. وهذا يزيد من الحجم الداخلي لنقل السوائل. كما أنه يوفر أقل وزن لكل قدم طولي. يُترجم الوزن المنخفض إلى تكاليف مواد أرخص وسهولة التركيب. ومع ذلك، فإن SCH 10 له قيود صارمة. يوفر تحمل ضغط أقل بكثير. يجب ألا تستخدمه أبدًا في البيئات شديدة الكشط. خطوط SCH 10 المكشوفة معرضة بشدة للضرر الميكانيكي. يمكن لعثرة الرافعة الشوكية الضالة أن تؤدي بسهولة إلى تآكل أو سحق أنبوب خفيف الوزن.
يعد الجدول 40 بمثابة العمود الفقري القياسي للجدار. يتميز بسمك جدار متوازن تمامًا. يمثل هذا الجدول التقاطع الأمثل لتصنيف الضغط والصلابة الهيكلية وتكلفة المواد. يتخلف معظم المهندسين عن استخدام SCH 40 للمرافق ذات الأغراض العامة. يتعامل مع ضغط السوائل المتوسط إلى العالي بسهولة. إنه يتحمل سرعات التدفق الصناعية القياسية دون تآكل مفرط. إنها توفر قوة ميكانيكية كافية للبقاء على قيد الحياة في أرضيات المصنع المزدحمة.
يهيمن الجدول 80 على فئة الجدران الثقيلة جدًا. إنه يتميز بملف تعريف الجدار الأكثر سمكًا بين هذه الأحجام الثلاثة الشائعة. هذه المادة المضافة تجعلها أثقل بكثير. يقوم المهندسون ببناء خطوط SCH 80 خصيصًا من أجل PSI الشديد. إنه يتعامل مع التقلبات العدوانية في درجات الحرارة العالية بسلاسة. تعتمد منشآت المعالجة التي تنقل الملاط الكاشطة على SCH 80. وتعمل السماكة الإضافية بمثابة "بدل تآكل" حاسم. يمكن للوسائط أن تؤدي إلى تآكل الجدار الداخلي ببطء على مدى عقود قبل أن يصل الأنبوب إلى نقطة الفشل الحرجة.
قم بمراجعة بيانات الأبعاد أدناه. إنه يوفر مقارنة ملموسة لأحجام NPS 2" وNPS 4" عبر جميع الجداول القياسية الثلاثة.
|
حجم الأنبوب الاسمي (NPS) |
القطر الخارجي (OD) |
جدول |
سمك الجدار |
القطر الداخلي (معرف) |
تقريبا. الوزن (رطل/قدم) |
|---|---|---|---|---|---|
|
2" |
2.375" |
10S |
0.109" |
2.157" |
2.64 |
|
2" |
2.375" |
40S |
0.154" |
2.067" |
3.65 |
|
2" |
2.375" |
80S |
0.218" |
1.939" |
5.02 |
|
4" |
4.500" |
10S |
0.120" |
4.260" |
5.61 |
|
4" |
4.500" |
40S |
0.237" |
4.026" |
10.79 |
|
4" |
4.500" |
80S |
0.337" |
3.826" |
14.98 |
لا يمكنك تحديد حجم الأنبوب بناءً على الحدس. ديناميات الموائع والفيزياء الميكانيكية تملي متطلباتك. يعتمد المهندسون على أطر اتخاذ القرار المنظمة لضمان السلامة.
يشكل تقييم ضغط التشغيل ودرجة الحرارة الأساس المطلق لاختيارك. نحسب سمك الجدار المطلوب باستخدام صيغة بارلو. تحدد هذه المعادلة الضغط الداخلي الذي يمكن أن يحتويه الأنبوب بأمان. يمكنك مضاعفة ضغط التصميم بالقطر الخارجي للأنبوب. ثم تقوم بتقسيم هذا المنتج على ضعف الضغط المادي المسموح به. وتمنحك النتيجة الحد الأدنى المطلوب لسماكة الجدار. يجب عليك دائمًا التقريب إلى أقرب جدول قياسي.
تقدم درجة الحرارة عامل خطر هائل هنا. تؤدي درجات الحرارة المرتفعة إلى إضعاف قدرات الضغط لجميع المعادن بشكل كبير. يحمل أنبوب SCH 40 الذي يعمل عند 100 درجة فهرنهايت ضغطًا أكبر بكثير من نفس الأنبوب الذي يعمل عند 800 درجة فهرنهايت. الحرارة تضعف البنية الجزيئية. يجب عليك التحقق من منحنيات خفض درجة الحرارة ASME B31.3 قبل الموافقة على أي تصميم. قد يتطلب النظام SCH 80 ببساطة للتعامل مع الحرارة، حتى لو كان الضغط الأساسي يبدو منخفضًا.
يتطلب التآكل الإعلامي تقييمًا دقيقًا. تنقل مصانع المعالجة الكيميائية سوائل شديدة العدوانية. تهاجم الأحماض الكبريتية والملاط المعدني الكاشطة الأجزاء الداخلية للأنبوب بشكل مستمر. يقومون بتجريد الطبقات المجهرية من المعدن كل يوم. إذا كان نظامك ينقل هذه الوسائط، فستحتاج إلى بدل تآكل. يوفر SCH 80 دورة حياة أطول بكثير. إنه يسمح بخسارة كبيرة في المواد الداخلية قبل أن يصل الجدار إلى سمك الفشل الحرج. سوف يتآكل SCH 10 بالكامل في جزء صغير من الوقت.
إن اعتبارات الحمل الهيكلي والخارجي لا تقل أهمية عن الضغط الداخلي. الأنابيب لا توجد في الفراغ. وهي تمتد لمسافات طويلة بين رفوف الأنابيب والدعامات الهيكلية. تسحب الجاذبية باستمرار المعدن والسوائل الثقيلة الموجودة بداخله. تتطلب الأنابيب المعرضة لفترات طويلة غير مدعومة صلابة SCH 40 أو SCH 80. ويفتقر SCH 10 إلى قوة الحزمة لفترات طويلة. قد يتدلى تحت ثقله. علاوة على ذلك، فإن SCH 10 سوف يسحق بسهولة تحت التأثيرات الميكانيكية الخارجية. تتطلب المناطق الصناعية ذات الحركة المرورية العالية جدرانًا أكثر سمكًا لتوفير الحماية المادية الخارجية فقط.
يجب أن يتوافق الكمال الهندسي دائمًا مع حقائق المشتريات. الميزانيات تحدد جدوى المشروع. يجب أن تفهم كيف يؤثر اختيار الجدول الزمني على النتيجة المالية والجدول الزمني للبناء.
تصل مضاعفات تكلفة المواد إلى ميزانيتك على الفور. يقوم المصنعون بتسعير المعادن الصناعية بشكل صارم حسب الوزن. تؤدي ترقية المنشأة من SCH 40 إلى SCH 80 إلى زيادة كبيرة في الوزن لكل قدم. يؤدي هذا التصعيد إلى ارتفاع تكاليف المواد بشكل مباشر. أنت تشتري المزيد من السبائك الخام. إذا أثبتت حسابات الضغط الخاصة بك أن SCH 40 مناسب، فإن شراء SCH 80 يهدر رأس مال المشروع المهم.
تقدم لوجستيات الشحن والمناولة طبقات تكلفة ثانوية. فكر في التأثيرات المتتالية للجداول الزمنية الثقيلة:
تزيد فواتير الشحن لأن شركات الخدمات اللوجستية تتقاضى رسومًا حسب الحمولة.
يحتاج طاقم التركيب إلى معدات رفع ثقيلة لرفع الأنابيب إلى مكانها.
يجب على المهندسين الإنشائيين تصميم رفوف دعم أقوى وأكثر تكلفة لتحمل الوزن الزائد.
تحتاج ساحات التخزين الموجودة في الموقع إلى أرض معززة لمنع المنصات الثقيلة من الغرق في الوحل.
تتغير أوقات اللحام والتركيب بشكل كبير مع سمك الجدار. تتطلب الجدران السميكة المزيد من العمالة بشكل ملحوظ. يتطلب لحام وصلة SCH 80 حافة مائلة أوسع. يجب على عمال اللحام تنفيذ تمريرات متعددة لملء المفصل بالكامل. أنها تستهلك معدن حشو أكثر تكلفة. يتطلب إدخال الحرارة المكثفة أوقات تبريد أطول بين التمريرات. على العكس من ذلك، يمكن لعمال اللحام في كثير من الأحيان إكمال وصلة SCH 10 بتمريرة سريعة واحدة. عادة ما يكلف العمل أكثر من المواد. ترقية الجداول الزمنية تضاعف ساعات العمل الخاصة بك.
يحدد توفر المخزون الجدول الزمني لمشروعك. يعمل SCH 40S كمعيار صناعي عالمي. يقوم الموزعون بتخزينها بعمق في كل المستودعات الرئيسية على مستوى العالم. يمكنك عادةً تأمين SCH 40S للتسليم في اليوم التالي. ومع ذلك، غالبًا ما تتطلب SCH 10S وSCH 80S فترات زمنية أطول. يصبح هذا صحيحًا بشكل خاص عند تحديد السبائك الأقل شيوعًا مثل 316L أو الفولاذ المزدوج. إن الانتظار لمدة ستة أسابيع حتى يتم الحصول على أنبوب محدد ذو جدار ثقيل يمكن أن يؤدي إلى عرقلة جدول البناء بأكمله.
حساباتك الهندسية لا تعني شيئًا إذا كان المورد الخاص بك يقدم مواد دون المستوى المطلوب. إن العثور على شريك تصنيع موثوق يضمن سلامة النظام. يجب عليك تدقيق الموردين بدقة.
يشكل التحقق من الامتثال خط دفاعك الأول. لا تقم أبدًا بشراء الأنابيب دون مراجعة الوثائق. تأكد من أن المورد يقدم تقارير اختبار المطحنة الكاملة (MTRs) لكل دفعة. تتحقق هذه التقارير من التركيب الكيميائي الدقيق لكمية الحرارة. كما يؤكدون أن الأبعاد المادية تلتزم بشكل صارم بتفاوتات ASME B36.19. يسمح المعيار عمومًا بتسامح التصنيع بنسبة +/- 12.5% على سمك الجدار الاسمي. سيسعد المورد الجدير بالثقة بتوفير تقارير منتصف المدة قبل الشحن.
يجب عليك تقييم طرق التصنيع السلسة مقابل الملحومة. غالبًا ما تتطلب التطبيقات الحرجة ذات الضغط العالي أنابيب غير ملحومة. تفتقر الأنابيب غير الملحومة إلى خط لحام طولي، مما يلغي نقطة الفشل المحتملة. إنهم يؤدون أداءً جيدًا بشكل استثنائي تحت الضغط الشديد. ومع ذلك، تكاليف التصنيع السلس أكثر من ذلك بكثير. تستخدم العديد من التطبيقات الحديثة الأنابيب الملحومة بالمقاومة الكهربائية (ERW). تعتبر مادة SCH 40 الملحومة كافية تمامًا لمعظم العمليات الصناعية، بشرط أن يصادق عليها المصنع بشكل صحيح. اطلب إثباتًا لاختبار الأشعة السينية بنسبة 100% على جميع اللحامات الملحومة.
يتطلب تنفيذ عملية شراء نظيفة الدقة. تجميع مفصلةطلب عرض أسعار (RFQ)لإرسالها إلى الموردين المختارين لديك. التواصل الواضح يمنع المرتجعات الباهظة الثمن. قم بتضمين هذه المعلمات الدقيقة في طلب عرض الأسعار الخاص بك:
مجموع اللقطات الخطية:قم بتضمين نسبة 5٪ زائدة عن القطع والنفايات المناسبة للحقل.
درجة سبيكة:حدد الدرجات الدقيقة، مثل 304 أو 304L أو 316 أو 316L.
حجم الأنبوب الاسمي (NPS):اذكر الحجم القياسي بوضوح.
جدول محدد:اذكر بوضوح التصنيف "S" (10S أو 40S أو 80S).
متطلبات النهاية النهائية:وضح ما إذا كنت بحاجة إلى نهايات عادية أو مشطوفة للحام أو نهايات ملولبة.
يعد اختيار الجدول الزمني الصحيح للأنابيب تمرينًا في تحقيق التوازن بين سلامة النظام وكفاءة رأس المال. سوف تحدد فيزياء نقل السوائل متطلبات خط الأساس. يؤدي التخلف عن العمل إلى SCH 80 إلى إهدار الميزانية القيمة تلقائيًا وزيادة وقت التثبيت. وعلى العكس من ذلك، فإن التخلف عن سداد قيمة SCH 10 لمجرد توفير المال يهدد بالفشل الكارثي تحت الضغط.
قم بتقييم الضغط الداخلي لديك، وكشط الوسائط، والأحمال الهيكلية بعناية. قم بمطابقة هذه المتغيرات مع معايير ASME B36.19 المعمول بها. قم دائمًا بتشغيل صيغة بارلو للتحقق من افتراضاتك.
اتخاذ إجراء بشأن مشروعك اليوم. اطلب من المهندسين الإنشائيين الداخليين لديك تأكيد جميع حسابات ضغط درجات الحرارة المرتفعة. بمجرد التحقق، اتصل بفريق المبيعات والفريق الفني المخصص لك. قم بمراجعة توفر المخزون الحالي، وطلب استعراضات منتصف المدة، وتأمين تسعير مشروعك قبل تقلب تكاليف المواد الخام.
ج: لا. رقم الجدول الزمني هو مرجع غير أبعاد لمعادلة سمك الجدار بناءً على تقييمات الضغط. إنه ليس قياسًا مطلقًا بالملليمتر أو البوصة. يتغير سمك الأنبوب الفعلي في الجدول 40 اعتمادًا على حجم الأنبوب الاسمي (NPS).
ج: نعم، ولكن الحد الأقصى لتصنيف الضغط للنظام سيتم اختناقه بواسطة الحلقة الأضعف، وهي قسم SCH 40. بالإضافة إلى ذلك، سيكون للنقاط الانتقالية أقطار داخلية غير متطابقة. يمكن أن تسبب هذه الخطوة في الجزء الداخلي للأنبوب اضطرابًا شديدًا في التدفق وتآكلًا موضعيًا.
ج: SCH 40 هو معيار أبعاد الفولاذ الكربوني المحدد بموجب ASME B36.10. SCH 40S هو معيار الفولاذ المقاوم للصدأ الذي يحكمه ASME B36.19. بالنسبة لأحجام الأنابيب الأصغر، تكون أبعادها متطابقة. ومع ذلك، فإنها تختلف بشكل كبير في سمك الجدار عند الأقطار الخارجية الأكبر.
ج: في حين أن فرق الوزن الدقيق يعتمد على حجم الأنبوب الاسمي المحدد، فإن الأنابيب الفولاذية المقاومة للصدأ SCH 80 تكون عمومًا أثقل بنسبة 30% إلى 50% لكل قدم من SCH 40. وترتبط هذه الزيادة في الوزن مباشرة بزيادة سمك الجدار المطلوب لتطبيقات الضغط الشديد.
