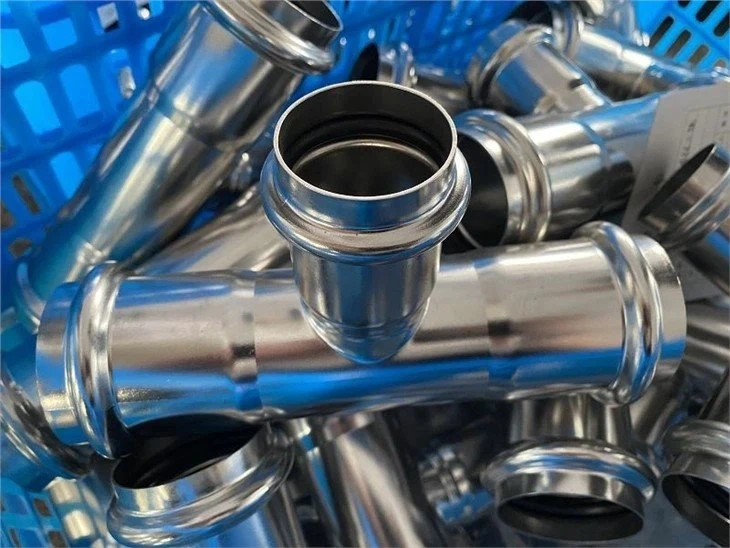

إن تحديد مادة الأنابيب الخاطئة ينطوي على مخاطر مضاعفة. يؤدي الإفراط في التحديد إلى استنزاف الموارد الهندسية، بينما يؤدي عدم التحديد إلى التآكل المبكر، وتوقف النظام، والمسؤوليات المحتملة المتعلقة بالبيئة أو السلامة. في حين أن كلا الطرازين 304 و316 ينتميان إلى عائلة الأوستنيتي من السلسلة 300، فإن الاختلافات الكيميائية الطفيفة بينهما تملي فترات عمر تشغيلية مختلفة إلى حد كبير في بيئات محددة للتعامل مع السوائل. غالبًا ما يواجه المهندسون والمصممون صعوبة في تحديد الدرجة التي تتحمل المتطلبات الفريدة لمنشأتهم دون المبالغة في هندسة النظام.
سوف نستكشف الأسس الكيميائية وحدود الأداء لهاتين السبائك المشهورة. سوف تتعلم كيفية تقييم توافق السوائل، والتنقل بين معايير الصناعة، ومعالجة حقائق التصنيع الهامة. في النهاية، يوفر هذا الدليل إطارًا قائمًا على الأدلة لمساعدة مخططي ومهندسي المرافق على تقييم الدرجة التي تتوافق مع معايير السوائل والبيئة الخاصة بنظامهم.
خط الأساس:يعتبر الفولاذ المقاوم للصدأ 304 هو معيار الصناعة، حيث يوفر مقاومة أساسية ممتازة للتآكل وفعالية من حيث التكلفة للمياه العذبة والتدفئة والتهوية وتكييف الهواء (HVAC) والتطبيقات الصحية العامة.
المفاضلة:يحتوي الفولاذ المقاوم للصدأ 316 على 2-3% من الموليبدينوم، مما يعزز بشكل كبير مقاومة الكلوريدات (الأملاح) والمذيبات الصناعية.
الواقع المالي:316 تكلف عادةً ما بين 20 إلى 40% أكثر مقدمًا من 304، مما يتطلب تحليل التكلفة الإجمالية للملكية (TCO) استنادًا إلى دورة الحياة المتوقعة لنظام الأنابيب ومخاطر الفشل.
عامل اللحام:بالنسبة لأنظمة الأنابيب الملحومة، تعتبر المتغيرات منخفضة الكربون (304L و316L) ضرورية لمنع ترسيب الكربيد والتآكل الموضعي في طبقات اللحام.
لفهم كيفية أداء هذه السبائك في الميدان، يجب علينا أولاً أن ننظر إلى الحمض النووي المعدني الخاص بها. تشترك كلتا المادتين في السمات الأوستنيتي الأساسية. أنها تحتوي على مستويات عالية من الكروم والنيكل. الكروم هو العنصر الحاسم هنا. يتفاعل مع الأكسجين ليشكل طبقة أكسيد سلبية مجهرية ذاتية الشفاء. تحمي هذه الطبقة المعدن الأساسي من التدهور البيئي. يوفر النيكل الليونة الهيكلية. إنه يعمل على استقرار مرحلة الأوستينيت، مما يجعل المعدن قابلاً للتشكيل واللحام بدرجة عالية.
يحدث الاختلاف الأساسي مع إدخال الموليبدينوم. عندما تنتج الشركات المصنعة للصلب316 الفولاذ المقاوم للصدأيضيفون 2% إلى 3% من الموليبدينوم إلى مزيج السبائك. يعمل هذا العنصر المحدد على تقوية طبقة الأكسيد السلبي. إنه يثبت الطبقة الواقية، مما يجعله مرنًا للغاية ضد حفر الكلوريد وتآكل الشقوق. بدون الموليبدينوم، يمكن لأيونات الكلوريد اختراق الطبقة السلبية بسهولة. بمجرد اختراقها، ينتشر التآكل الموضعي بسرعة عبر جدار الأنبوب.
ونظرًا لأن هاتين الدرجتين تبدوان متطابقتين بالعين المجردة، فإن التحقق من المواد يعد خطوة حاسمة. لا يمكنك التمييز بينها حسب الوزن أو اللون أو الملمس. ولذلك، يصبح اختبار تحديد هوية المواد الإيجابية (PMI) خطوة تنفيذ إلزامية. عادةً ما يستخدم مديرو المشتريات والقائمون بالتركيب ماسحات ضوئية للأشعة السينية (XRF). تتحقق هذه الأجهزة المحمولة على الفور من وجود الموليبدينوم، مما يضمن دخول المادة الصحيحة إلى منشأتك.
|
درجة السبائك |
الكروم (الكروم) |
النيكل (ني) |
الموليبدينوم (مو) |
الكربون (قياسي) |
|---|---|---|---|---|
|
304 |
18% - 20% |
8% - 10.5% |
لا يوجد |
0.08% كحد أقصى |
|
316 |
16% - 18% |
10% - 14% |
2% - 3% |
0.08% كحد أقصى |
إن توافق السوائل يملي نجاح أو فشل أي نظام توجيه صناعي. يمثل التعرض للكلوريد التهديد الأكثر شيوعًا للبنية التحتية للأنابيب. عند استخدام المعيار304 الفولاذ المقاوم للصدأ وفي البيئات البحرية، غالبًا ما تفشل قبل الأوان. يستقر ملح البحر المحمول جواً على سطح الأنبوب. تهاجم الكلوريدات الطبقة السلبية، مما يؤدي إلى حفر مجهرية. وبمرور الوقت، تتعمق هذه الحفر، مما يعرض السلامة الهيكلية للخطر. تحدث حالات فشل مماثلة في الأنظمة المعرضة لأملاح إزالة الجليد أو التوجيه الكيميائي عالي الكلوريد. في هذه السيناريوهات، غالبًا ما يستسلم المعدن لتكسير التآكل الإجهادي (SCC).
تتطلب المحاليل الحمضية والكاوية العدوانية آليات دفاعية مطورة. يوفر الموليبدينوم هذا الحاجز الحاسم. فهو يسمح للسبائك التي تمت ترقيتها بالتعامل مع أحماض الكبريتيك والفوسفوريك بشكل أفضل بكثير من الدرجات القياسية. يقوم مهندسو العمليات في كثير من الأحيان بتوجيه تركيزات معتدلة من هذه الأحماض عبر المرافق. في هذه البيئات الكيميائية المتطلبة، تمنع الطبقة السلبية المحصنة التدهور السريع للمواد، مما يحافظ على سائل العملية نقيًا ومحتويًا.
عند تقييم الحدود الميكانيكية، يشترك كلا الصفين في أوجه تشابه ملحوظة. أنها توفر قوة الشد الأساسية متطابقة تقريبًا. توفر كلتا المادتين مقاومة ممتازة للأكسدة في درجات الحرارة العالية، مما يحافظ على الاستقرار الهيكلي حتى 1600 درجة فهرنهايت (870 درجة مئوية تقريبًا). فوق هذه العتبة، يصبح التحجيم مشكلة كبيرة، مما يتطلب سبائك متخصصة مقاومة للحرارة.
الأداء المبرد هو قوة مشتركة أخرى. يصبح الفولاذ الكربوني هشًا بشكل خطير عند درجات حرارة تحت الصفر. وعلى النقيض من ذلك، تحتفظ السبائك الأوستنيتي بصلابة وليونة استثنائية في البرد القارس. كثيرًا ما يستخدمها المهندسون في توجيه النيتروجين السائل أو الغاز الطبيعي المسال. نظرًا لأن الحدود الحرارية نادرًا ما تفصل بين الدرجتين، فإن عملية الاختيار الخاصة بك في درجات الحرارة القصوى يجب أن تكون افتراضية لتآكل السوائل بدلاً من قيود درجة الحرارة الميكانيكية.
غالبًا ما تملي معايير الصناعة اختيار المواد بناءً على متطلبات النظافة والسلامة الأساسية. تعتبر الدرجة القياسية بمثابة العمود الفقري للبيئات التي تفتقر إلى التهديدات الكيميائية العدوانية. فهو يوفر موثوقية استثنائية عند نشره في السياق الصحيح.
ستجده مثاليًا للتطبيقات التالية:
أنظمة السباكة التجارية:فهو يتعامل مع مياه الشرب البلدية بشكل لا تشوبه شائبة، ويمنع الصدأ وتراكم القشور.
أنابيب مصنع الجعة (الجانب البارد):إنه يقاوم عوامل التنظيف الخفيفة ويحافظ على نقاء الماء والبيرة أثناء المعالجة الباردة.
معالجة الألبان:إنه يتحمل بسهولة بروتوكولات الصرف الصحي القياسية دون أن يتحلل.
حلقات الماء المبرد HVAC:إنه يوفر عقودًا من الأداء الخالي من التسرب في أنظمة الحلقة المغلقة.
من وجهة نظر الامتثال، تلبي هذه المادة متطلبات إدارة الغذاء والدواء القياسية. كما أنه يتوافق تمامًا مع المعايير الصحية 3-A لتوجيه الأطعمة والمشروبات غير المسببة للتآكل. إذا ظل سائل المعالجة لديك محايدًا وكانت منشأتك تتجنب الأجواء البحرية، فإن هذا النوع يوفر طول عمر تشغيلي متميز.
تعمل بعض الصناعات في ظل ظروف لا ترحم. وفي هذه القطاعات، يؤدي تدهور المواد إلى تلوث كارثي أو مخاطر على السلامة. إن الترقية إلى الدرجة المعززة بالموليبدينوم ليست اختيارية؛ إنها ضرورة هندسية.
إنه الاختيار الإلزامي لهذه القطاعات الحيوية:
التصنيع الدوائي:تتطلب أنظمة الماء للحقن (WFI) تشطيبات سطحية نقية تتحمل مواد التعقيم الكيميائية القاسية.
خطوط الأنابيب البحرية والبحرية:يتطلب التعرض المستمر لرذاذ المياه المالحة أقصى قدر من المقاومة الموضعية للتآكل.
مرافق معالجة مياه الصرف الصحي:تعمل التركيبات الكيميائية المتغيرة والكلورة الثقيلة على تدمير المعادن الأقل بسرعة.
مصانع المعالجة الكيميائية:يتطلب توجيه المذيبات التفاعلية والأحماض الصناعية دفاعات معدنية قوية.
غالبًا ما يفرض الامتثال هذا الاختيار. ينظم معيار ASME B31.3 (أنابيب المعالجة) بشكل كبير خدمات السوائل. بالنسبة للمواد الكيميائية شديدة التآكل أو السامة، فإن تحديد هذه الدرجة المتقدمة يضمن الامتثال التنظيمي ويحمي موظفي المنشأة.
يتطلب تقييم مواد الأنابيب النظر إلى ما هو أبعد من التثبيت الأولي. يجب عليك تقييم العمر التشغيلي المتوقع والمخاطر المرتبطة بفشل المواد. يؤدي تحديد المواد غير الكافية إلى سلسلة معقدة من الالتزامات التشغيلية.
النظر في حقائق فشل الأنابيب. إذا تدهور الأنبوب في بيئة قاسية، فإن العواقب تمتد إلى ما هو أبعد من استبدال قطعة البكرة التالفة. يؤدي إيقاف تشغيل النظام إلى إيقاف الإنتاج، مما يؤدي إلى اختناقات تشغيلية خطيرة. يؤدي التسرب الكيميائي إلى إطلاق تفويضات التنظيف البيئي وعمليات التدقيق التنظيمية وتحقيقات السلامة. من خلال استخدام قويةالفولاذ المقاوم للصدأفي إطار عمل مصمم لبيئة محددة، يقوم مخططو المرافق بتخفيف هذه المخاطر الشديدة. تعمل المقاومة الفائقة لصف سبائك الموليبدينوم بمثابة بوليصة تأمين تشغيلية ضرورية ضد المتغيرات البيئية التي لا يمكن التنبؤ بها.
|
مستوى التعرض للكلوريد |
القدرة على التنبؤ البيئي |
استراتيجية المواد الموصى بها |
|---|---|---|
|
0% (السوائل المحايدة) |
يمكن التنبؤ به / التحكم فيه بدرجة عالية |
توفر الدرجة القياسية الموثوقية المثلى. |
|
منخفض إلى متوسط (<100 جزء في المليون) |
مستقرة مع الغسيل في بعض الأحيان |
الدرجة القياسية مقبولة مع صيانة صارمة. |
|
عالية (> 100 جزء في المليون) |
لا يمكن التنبؤ بها / قاسية |
ترقية الدرجة المطلوبة للتخفيف من المخاطر. |
|
البحرية / الساحلية المباشرة |
التعرض المستمر للملح |
ترقية الدرجة هو مطلب مطلق. |
إذا كان نظامك لا يتعرض للكلوريد، فإن السبائك الأوستنيتي القياسية تنتج عمرًا استثنائيًا. ومع ذلك، إذا تجاوز التعرض للكلوريد الصفر، أو إذا كانت بروتوكولات الغسيل في المنشأة تقدم مطهرات قاسية، فيجب عليك تحصين نظامك ضد الحفر. في هذه الظروف العدوانية، فإن إعطاء الأولوية لطول العمر الدفاعي يمنع فشل النظام الكارثي.
يختلف تصميم النظام على الورق اختلافًا كبيرًا عن تصنيعه ميدانيًا. عندما يقوم عمال تركيب الأنابيب بلحام هذه المواد، تؤدي الحرارة الشديدة إلى تغيير المعادن المحلية بشكل أساسي. يقدم هذا ظاهرة محددة تعرف باسم التحسس.
تحتوي الدرجات الأوستنيتي القياسية على ما يصل إلى 0.08% من الكربون. أثناء عملية اللحام، تصل المنطقة المتأثرة بالحرارة (HAZ) إلى درجات حرارة تتراوح بين 800 درجة فهرنهايت و1500 درجة فهرنهايت. خلال نافذة درجة الحرارة الحرجة هذه، تترابط ذرات الكربون مع الكروم لتكوين كربيدات الكروم. يسحب هذا الترسيب الكروم بعيدًا عن حدود الحبوب. ونتيجة لذلك، تفقد المنطقة المحلية طبقة الأكسيد السلبي. يصبح خط اللحام عرضة بدرجة كبيرة للتآكل الحبيبي. حتى لو ظل باقي الأنبوب نظيفًا، فإن وصلات اللحام الضعيفة سوف تفشل بسرعة.
وللتخلص من خطر التحسس هذا، طور علماء المعادن أنواعًا منخفضة الكربون. نحن نحدد هذه الدرجات على أنها "L". ومن خلال تحديد الحد الأقصى لمحتوى الكربون بنسبة 0.03%، يمنع المصنعون ترسيب الكربيد أثناء التدوير الحراري. ببساطة لا يوجد ما يكفي من الكربون لاستنزاف الكروم.
عند هندسة أي نظام ملحوم حديث، فإن تحديد البديل منخفض الكربون يعد من أفضل الممارسات الصناعية. اليوم، تنتج الشركات المصنعة للأنابيب عالية الجودة بشكل روتيني أنابيب مزدوجة معتمدة. الشهادة المزدوجة تعني أن الأنبوب يلبي متطلبات القوة الميكانيكية للدرجة القياسية مع الحفاظ على حدود الكربون المنخفضة للدرجة "L". الاستفادة من شهادة مزدوجة316 الفولاذ المقاوم للصدأيضمن التصنيع السلس والسلامة الهيكلية والحد الأقصى من مقاومة التآكل بعد اللحام.
يتطلب اختيار المادة المثالية لنظام الأنابيب الخاص بك تحقيق التوازن بين المتطلبات البيئية والموثوقية التشغيلية. اختر سبيكة 304 القياسية للاعتمادية طويلة المدى في البيئات المحايدة والمياه العذبة والبيئات الصحية العامة. اختر سبيكة 316 المدعمة بالموليبدينوم لتحقيق طول عمر دفاعي لا هوادة فيه في الظروف العدوانية أو الغنية بالكلوريد أو شديدة الحموضة. الاختيار الصحيح يمنع التدهور المبكر ويحمي منشأتك من التوقف غير المتوقع.
قبل الانتهاء من مواصفات الشراء الخاصة بك، استشر مهندس العمليات الخاص بك. قم بمراجعة أوراق بيانات السلامة (SDS) لكل سائل يدخل النظام، مع إيلاء اهتمام وثيق لتركيزات الكلوريد ومستويات الرقم الهيدروجيني. وأخيرًا، اطلب دائمًا تقارير اختبار المطاحن المعتمدة (MTRs) من مورد الأنابيب الخاص بك للتحقق من التركيبات الكيميائية الدقيقة وضمان التنفيذ الميداني الناجح.
ج: لا، لا يمكن تمييزهما بصريًا. يشتركون في نفس تشطيب السطح واللون والملمس. يتطلب التحقق التحقق من أرقام حرارة المواد المختومة، أو طلب تقرير اختبار المواد (MTR)، أو استخدام الماسح الضوئي الفلوري للأشعة السينية (XRF) أثناء التعرف الإيجابي على المواد (PMI).
ج: مثل الدرجات الأوستنيتي القياسية، فهو بشكل عام غير مغناطيسي في حالته الملدنة. ومع ذلك، فإن عمليات العمل الميكانيكية الباردة - مثل ثني الأنبوب، أو الدرفلة، أو التشكيل العدواني - يمكن أن تغير البنية المجهرية وتحفز مغناطيسية طفيفة في كلا الصفين.
ج: نعم، يمكن لعمال تركيب الأنابيب أن يقوموا بلحامهم معًا. يعتبر التآكل الجلفاني بين الاثنين في حده الأدنى نظرًا لأن مؤشراتهما الأنودية متطابقة تقريبًا. ومع ذلك، فإن مقاومة النظام الشاملة للتآكل ستقتصر على المكون الأضعف. يتم تجنب خلطها بشكل عام لمنع ارتباك المواصفات وأخطاء الصيانة.
ج: يشير الحرف "L" إلى الكربون المنخفض. يحتوي الطراز منخفض الكربون على الحد الأقصى لمحتوى الكربون بنسبة 0.03%، مقارنة بـ 0.08% في الدرجة القياسية. يمنع مستوى الكربون الأدنى هذا ترسيب كربيد الكروم أثناء اللحام، مما يجعله الاختيار القياسي الصناعي لبكرات الأنابيب المصنعة.
