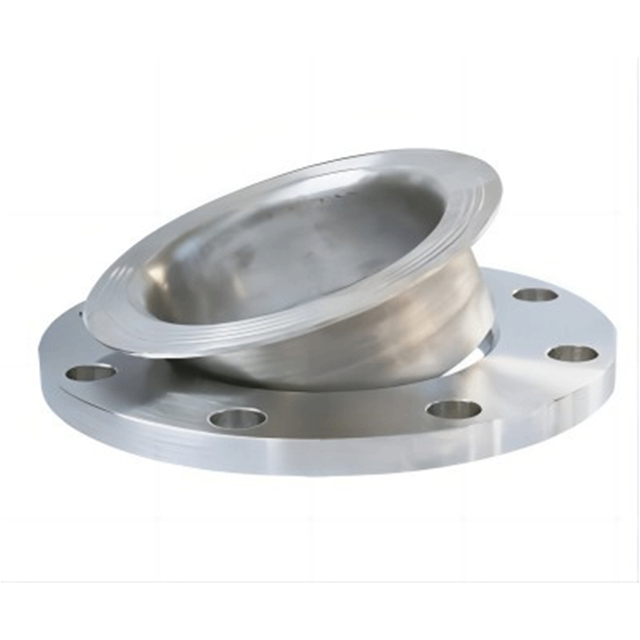

تعتبر الفلنجات المفصلية مكونات أساسية في أنظمة الأنابيب التي تتطلب عمليات تفكيك أو فحص أو ضبط متكررة. تم تصميمها لتقترن بنهاية كعب، فهي تسمح للشفة بالدوران حول الأنبوب لتحديد موضع فتحة المسمار بدقة. يضمن هذا التصميم سهولة المحاذاة والصيانة الفعالة. باعتبارها شركة تصنيع صينية موثوقة، تنتج Lianhe Valve (Wenzhou Lianhe Valve Fitting Co., Ltd.) فلنجات من الفولاذ المقاوم للصدأ تتوافق مع معايير ASME، وDIN، وEN، مما يضمن أداء موثوقًا به في التطبيقات الصناعية.
تجمع فلنجات اللفة المشتركة لدينا بين الدقة التقنية والكفاءة التشغيلية، مما يجعلها الخيار المفضل لأنظمة الأنابيب الصناعية. يقلل هيكلها من الضغط على وصلات اللحام ويبسط عملية المحاذاة، مما يقلل من وقت التركيب وتكاليف الصيانة. كما أنها قابلة لإعادة الاستخدام، مما يوفر وفورات في تكلفة الأنظمة التي تتطلب تفكيكًا منتظمًا. تشمل الفوائد الرئيسية ما يلي:
مقاومة التآكل المتميزة والمتانة
تحمل درجات الحرارة العالية للبيئات الصعبة
سهولة المحاذاة ومتطلبات الصيانة المنخفضة
عمر خدمة طويل وتوافق مع مواد الأنابيب المتعددة
يتم تصنيع جميع المنتجات وفقًا لأنظمة معتمدة من ISO وCE، مما يعكس التزامنا بالجودة والموثوقية. تعلم المزيد عن موقعناخدمات التصنيع وضمان الجودة.
تقوم Lianhe Valve بتصنيع فلنجات اللفة المشتركة بمواد مختلفة لتلبية الاحتياجات الصناعية المتنوعة. تشمل الخيارات الفولاذ المقاوم للصدأ، والفولاذ الكربوني، وسبائك الفولاذ، مما يضمن الملاءمة لتصنيفات الضغط المختلفة والظروف البيئية. يتم تقدير إصدار الفولاذ المقاوم للصدأ بشكل خاص لمقاومته للتآكل ولمسة نهائية نظيفة للسطح، وهو مثالي للتطبيقات الكيميائية والغذائية.
تتوافق جميع الفلنجات مع المعايير الدولية مثل ASME B16.5، وANSI، وDIN، وEN. يلخص الجدول أدناه المعايير المشتركة وخيارات المواد:
| معيار | خيارات المواد | التطبيقات |
|---|---|---|
| ASME B16.5 شفة اللفة المشتركة | الفولاذ المقاوم للصدأ، الفولاذ الكربوني | النفط والغاز والأنظمة الصناعية |
| معايير DIN / EN | الفولاذ المقاوم للصدأ، سبائك الصلب | المعالجة الكيميائية والغذائية |
| ANSI اللفة المشتركة شفة | الكربون الصلب والفولاذ المقاوم للصدأ | معالجة المياه والبناء |
تتوفر فلنجات اللفة المشتركة بأبعاد متعددة وفئات ضغط لتتوافق مع متطلبات الأنابيب القياسية. يتم استخدامها عادةً في أنظمة الضغط المنخفض إلى المتوسط وتأتي في أنواع ذات وجه مرتفع أو وجه مسطح. عند دمجها مع طرف كعب، فإنها توفر محاذاة مرنة وتقلل من تآكل وصلة الأنبوب.
يوضح الجدول التالي فئات الأبعاد الشائعة:
| يكتب | فئة الضغط | تصميم الوجه |
|---|---|---|
| شفة اللفة المشتركة مع نهاية كعب | فئة 150-600 | وجه مرفوع |
| شفة اللفة المشتركة للوجه المسطح | فئة 150-300 | وجه مسطح |
تُستخدم فلنجات اللفة المشتركة على نطاق واسع في الصناعات التي تتطلب التفكيك المتكرر أو المحاذاة الدقيقة. وهي شائعة في خطوط أنابيب النفط والغاز، ومصانع المعالجة الكيميائية، وأنظمة الأغذية والمشروبات، ومرافق معالجة المياه، والمشاريع البيئية. إن توافقها مع الأنابيب والتجهيزات المصنوعة من الفولاذ المقاوم للصدأ يضمن التكامل السلس في الأنظمة المعقدة.
في البيئات التي تكون فيها مقاومة التآكل وسهولة الصيانة أمرًا بالغ الأهمية، مثل التطبيقات الكيميائية أو البحرية، توفر الفلنجات المفصلية المصنوعة من الفولاذ المقاوم للصدأ موثوقية استثنائية. لمزيد من التفاصيل حول مجموعة منتجاتنا والدعم الفني، قم بزيارة موقعناصفحة حلول الأنابيب الصناعية.
باعتبارها شركة مصنعة محترفة وموردًا عالميًا، تقوم Lianhe Valve بدمج الأبحاث والإنتاج والمبيعات لتقديم جودة وخدمة متسقة. تم تصميم فلنجات اللفة المشتركة الخاصة بنا وفقًا لشهادات ISO وCE وEAC، مما يضمن الامتثال للمعايير الدولية ومتطلبات العملاء. مع مجموعة واسعة من المنتجات، والمخزون الكبير، والتسليم السريع، نحن شريك موثوق به للموزعين والمقاولين في جميع أنحاء العالم.
نحن نركز على سلامة المواد، والتصنيع الدقيق، وإجراءات التفتيش الصارمة للتأكد من أن كل شفة ASME B16.5 Lap Joint تفي بمعايير الأداء والسلامة العالية.
يعتمد اختيار فلنجة اللفة المشتركة المناسبة على عوامل مثل حجم الأنبوب وفئة الضغط والمواد ونوع الوجه. يوفر الجدول أدناه مرجعًا سريعًا:
| عامل الاختيار | توصية |
|---|---|
| مادة | تطابق مع مادة خط الأنابيب (على سبيل المثال، الفولاذ المقاوم للصدأ لمقاومة التآكل) |
| فئة الضغط | الاختيار بناءً على تصميم النظام (الفئة 150-600 النموذجية) |
| نوع الوجه | وجه مرتفع أو مسطح حسب نوع الحشية |
| طلب | أنظمة الضغط المنخفض إلى المتوسط التي تتطلب مرونة في المحاذاة |
أثناء التثبيت، تأكد من المحاذاة الصحيحة مع نهاية كعب الروتين وحتى إحكام ربط المسمار لمنع التسربات. للحصول على أبعاد مخصصة أو تشطيبات خاصة، اتصل بفريقنا الفني من خلالصفحة الاتصال.
Q1: ما هو الغرض الرئيسي من شفة اللفة المشتركة؟
A1: يوفر سهولة المحاذاة والتفكيك لأنظمة الأنابيب التي تتطلب صيانة أو فحصًا متكررًا.
س2: ما هي المواد المتوفرة؟
ج2: نحن نقدم خيارات الفولاذ المقاوم للصدأ، والفولاذ الكربوني، وسبائك الفولاذ لتناسب البيئات الصناعية المختلفة.
س3: هل هي مناسبة لتطبيقات الضغط العالي؟
A3: عادةً ما تُستخدم فلنجات اللفة المشتركة في أنظمة الضغط المنخفض إلى المتوسط حيث تكون مرونة المحاذاة ضرورية.
س 4: ما هي المعايير التي تتوافق معها حوافك؟
A4: منتجاتنا تلبي معايير ASME B16.5 وDIN وEN والمعايير الدولية الأخرى.
س 5: هل يمكنني طلب أحجام أو تشطيبات مخصصة؟
ج5: نعم، نحن نقدم خيارات التخصيص لتلبية متطلبات المشروع المحددة.
لمزيد من المعلومات أو لطلب عرض أسعار لـ Lap Joint Flanges، اتصل بـ Lianhe Valve اليوم عبر موقعنانموذج الاتصال. باعتبارنا مصنعًا وموردًا موثوقًا به، نحن على استعداد لدعم احتياجات الأنابيب الصناعية الخاصة بك بحلول معتمدة وعالية الجودة.
مقاس: 1/2" ~60" (DN10~DN1500)؛
ضغط: فئة 150 رطل ~ 2500 رطل؛ PN16، PN25، PN40؛ 10 ك، 20 ك؛
وجه شفة: RF، FF، RTJ، وجه الذكر، وجه الأنثى، وجه اللسان T، وجه الأخدود G،
معيار التصنيع: أنسي B16.5، جيس B2220، EN1092-1، جيجابايت / T9119؛
مادة: أستم A182 F304، F304L، F316، F316L، F310S، F321، F347؛
تكنولوجيا: تزوير، معالجة مخرطة CNC؛
علامة: الشعار، الحجم، الضغط، المعيار، المادة، رقم الحرارة (يمكن وضع علامة وفقًا لمتطلبات العميل.) ؛
المعالجة السطحية: إزالة الشحوم والتنظيف والتخليل.
التعبئة: غلاف فقاعي أو غطاء بلاستيكي - علبة خشبية أو منصة نقالة؛
الشهادات: GB/T19001-2016، ISO9001:2015، CE؛
