تحدد المخاطر العالية الأنابيب الصناعية وأنظمة التحكم في السوائل اليوم. غالبًا ما يؤدي اختيار نوع الصمام الخاطئ إلى التآكل المبكر أو التسربات الكارثية أو عدم كفاءة النظام بشكل كبير. تهدد هذه الأعطال الميكانيكية سلامة العمال وتعطل جداول الإنتاج بشدة. أثناء اختيار مقاومة للتآكلصمام الفولاذ المقاوم للصدأيعد هذا بمثابة خط أساس سليم للمتانة، حيث تحدد الآلية الداخلية الأداء العام للنظام. لا يمكن لمادة الجسم القوية إصلاح هندسة التدفق الخاطئة. سواء اخترت تصميم الكرة أو البوابة أو الكرة الأرضية، فإن ذلك يحدد مدى جودة تعامل النظام مع الضغط ومعدلات التدفق ودورات الصيانة. يتجاوز هذا الدليل التعريفات الأساسية لتوفير إطار عملي قائم على الأدلة. سوف تتعلم كيفية تقييم ومقارنة وتحديد الآليات الداخلية الصحيحة للتطبيقات التجارية وعالية الطلب. ومن خلال فهم السلوكيات الهيدروليكية الفريدة لكل نوع، يمكنك ضمان التشغيل الموثوق به ومنع فترات التوقف الباهظة الثمن.
الفولاذ المقاوم للصدأالصمامات الكروية توفر إغلاقًا سريعًا ربع دورة وختمًا فائقًا ولكنها غير مناسبة لتنظيم التدفق الدقيق.
الفولاذ المقاوم للصدأصمامات البوابةتوفر الحد الأدنى من تقييد التدفق وانخفاض الضغط لتطبيقات التشغيل/الإيقاف ولكنها عرضة لتلف المقعد إذا تم استخدامها للاختناق.
الفولاذ المقاوم للصدأصمامات الكرة الأرضيةتتفوق في تنظيم التدفق الدقيق والتشغيل المتكرر ولكنها تقدم مقاومة تدفق أعلى بكثير (انخفاض الضغط).
قاعدة الاختيار الإبهام:حدد الكرة للعزل الموثوق، والبوابة للتدفق بالجملة دون عائق، والكرة الأرضية للاختناق الدقيق.
التكاليف الخفية تصيب أنظمة التحكم في السوائل بشكل خاطئ. غالبًا ما يواجه المهندسون عقوبات تشغيلية شديدة عندما يحددون المكونات بناءً على حجم الخط أو الميزانية فقط. يعد استخدام تصميم البوابة لعمليات الاختناق بمثابة مثال كلاسيكي للفشل. تنضغط السوائل عالية السرعة عبر الإسفين المفتوح جزئيًا. يؤدي هذا التدفق المضطرب إلى سحب شديد للأسلاك، مما يؤدي في النهاية إلى تآكل المقعد المعدني. بمجرد تآكلها، تفقد الوحدة قدرتها على الغلق تمامًا. وبالمثل، فإن تثبيت تصميم كرة ذات مقاعد ناعمة في بيئة عالية الجسيمات يضمن الفشل السريع. تمزق الوسائط الكاشطة أختام البوليمر أثناء التشغيل.
تتطلب عمليات الشراء الناجحة تحليلاً تشغيليًا صارمًا. يجب على المشترين موازنة التكاليف الأولية مع الموثوقية على المدى الطويل. تشمل مؤشرات الأداء الرئيسية فترات الصيانة، ومتطلبات معامل التدفق (Cv)، والقيود المكانية. إن مجرد الترقية إلى سبيكة من فئة 316 لن تمنع التدهور الميكانيكي الناتج عن ديناميكيات التدفق غير الصحيحة. يجب عليك تقييم كيفية تفاعل الهندسة الداخلية مع سائلك المحدد على مدى آلاف الدورات.
أطر الصناعة المعترف بها من منظمات مثل ASME وAPI تؤكد على الاختيار الخاص بالتطبيقات. ويوصون بعرض كل خط أنابيب كبيئة ديناميكية. إن ارتفاع الضغط وتقلبات درجات الحرارة وأحمال الجسيمات تملي الميكانيكا الداخلية اللازمة. تثبت تجربة العالم الحقيقي أن هذا النهج يمنع عمليات إيقاف التشغيل غير المخطط لها والمكلفة.

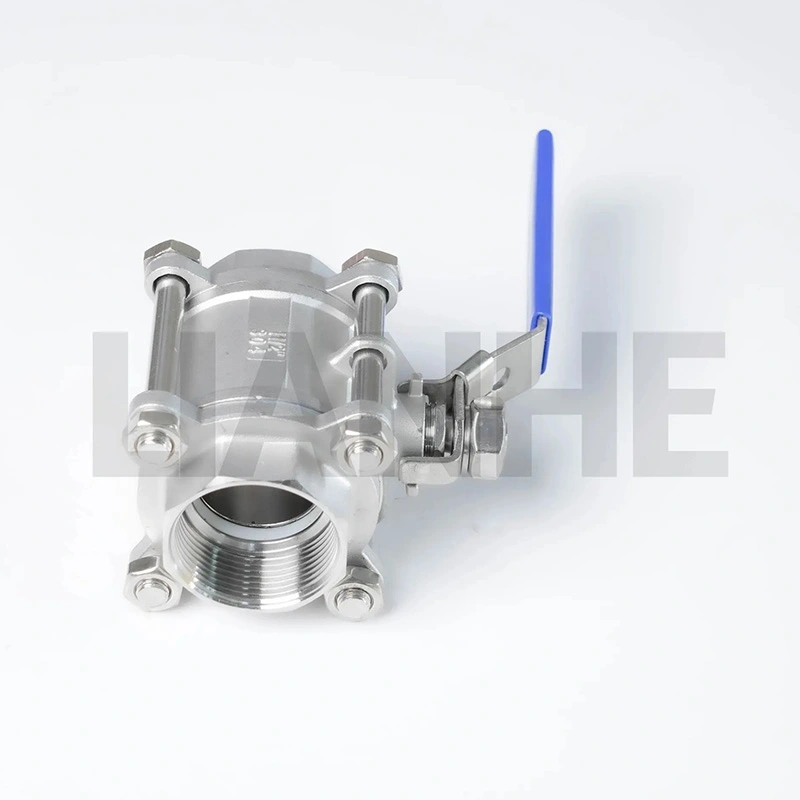

الصمام كروي من الفولاذ المقاوم للصدأيستخدم حركة دوارة ربع دورة بسيطة. تدور كرة مجوفة ومثقبة داخل جسم الصمام للتحكم في التدفق. عندما تتم محاذاة التجويف مباشرة على طول خط الأنابيب، تمر السوائل عبره دون عوائق. يؤدي الدوران بمقدار 90 درجة إلى إيقاف التدفق تمامًا.
يتفوق هذا التصميم في إيقاف التسرب الصفري. فهو يوفر تشغيل سريع بشكل لا يصدق. ينشرها المهندسون على نطاق واسع في تطبيقات السوائل والغازات النظيفة حيث يكون العزل الموثوق أمرًا بالغ الأهمية. تشكل المقاعد الناعمة، المصنعة عادةً من PTFE أو Teflon، ختمًا محكمًا ضد الكرة المصقولة. تخلق هذه الآلية عزلة محكمة حتى بعد فترات طويلة من عدم النشاط.
ومع ذلك، توجد مخاطر تنفيذ محددة. يؤدي الإغلاق السريع إلى حدوث صدمة هيدروليكية هائلة في خطوط السوائل عالية السرعة. هذه الظاهرة، المعروفة باسم المطرقة المائية، تؤدي إلى إتلاف دعامات الأنابيب، وتمزق الحشيات، وتضر بسلامة النظام. يجب على المشغلين تدريب الأفراد على تشغيل الرافعات اليدوية ببطء. تتطلب الإعدادات التلقائية مشغلات تم تكوينها لسرعات إغلاق يمكن التحكم فيها.
تعمل من خلال حركة خطية متعددة المنعطفاتصمام بوابة من الفولاذ المقاوم للصدأيخفض إسفينًا صلبًا مباشرة في مسار السائل. يؤدي رفع الإسفين إلى مسح القناة بالكامل. تعمل هذه الآلية على إنشاء ملف تعريف تدفق مستقيم بشكل استثنائي.
نحدد هذا النوع عندما تتطلب خطوط الأنابيب الحد الأدنى من انخفاض الضغط. يمنع التجويف الخالي من العوائق تمامًا تراكم المواد، مما يجعله مثاليًا للملاط والوسائط اللزجة ونقل السوائل السائبة. لأن القناة الداخلية تتوافق مع قطر الأنبوب، فهي تدعم عمليات صب خط الأنابيب بشكل فعال.
وعلى الرغم من فوائد التدفق هذه، يواجه المشغلون عيوبًا ملحوظة. يتطلب الجذع متعدد المنعطفات وقتًا طويلاً للتشغيل بشكل كامل. فهي غير مناسبة تمامًا لتنظيم التدفق. ترك الإسفين مفتوحًا جزئيًا يعرضه لسرعة السوائل الشديدة. ويهتز الإسفين غير المدعوم بعنف ويصطدم بالمقعد. يسبب هذا الاهتزاز تآكلًا ميكانيكيًا شديدًا، وتسجيلًا دائمًا، وتسربًا مضمونًا في نهاية المطاف.
يعتمد المهندسون علىصمام الكرة الأرضية من الفولاذ المقاوم للصدأللتحكم الديناميكي في السوائل. يستخدم حركة خطية متعددة المنعطفات. يتم خفض قابس مستدير مقابل حلقة جلوس متوازية تقع في منتصف الجسم. تجبر الهندسة الداخلية السوائل على التنقل في مسار مميز على شكل حرف Z.
تسمح هذه العلاقة التناسبية بين موضع القابس وحجم التدفق بالتنظيم الدقيق. ويظل الخيار الأفضل على الإطلاق لتطبيقات الاختناق والتشغيل المتكرر والسيناريوهات التي تتطلب انخفاضات عالية الضغط. يتحمل تصميم القابس والمقعد القوي اصطدام السوائل المستمر بشكل أفضل من أي خيار قياسي آخر.
تتضمن المفاضلة التشغيلية كفاءة استخدام الطاقة. يخلق مسار التدفق الداخلي المتعرج مقاومة تدفق عالية بطبيعتها. يجب أن تعمل المضخات بجهد أكبر للتغلب على هذا الاحتكاك. بالإضافة إلى ذلك، تتطلب عملية الصب المعقدة وشكل الجذع الأطول مساحة مادية أكبر. كما أنها تزن أكثر بكثير من تصميمات الكرة أو البوابة المماثلة.
تسلط المقارنة المباشرة للمواصفات الفنية الضوء على القدرات المميزة لكل تصميم. نحن نستخدم مقاومة التدفق، وسلامة الختم، وسرعة التشغيل كمقاييس أساسية.
مخطط مقارنة أداء الصمام
|
مقياس الأداء |
تصميم الكرة |
تصميم البوابة |
تصميم الكرة الأرضية |
|---|---|---|---|
|
مقاومة التدفق (السيرة الذاتية) |
بالقرب من الصفر (منفذ كامل) |
بالقرب من الصفر |
مرتفع (انخفاض كبير) |
|
ختم النزاهة |
ممتاز (مقاعد ناعمة) |
جيد (معدن/وتد) |
ممتاز (قابس معدني/مقعد) |
|
سرعة التشغيل |
سريع (دوران 90 درجة) |
بطيء (متعدد المنعطفات) |
بطيء (متعدد المنعطفات) |
|
الوظيفة الأساسية |
تشغيل/إيقاف العزلة |
تشغيل/إيقاف التدفق بالجملة |
خنق دقيق |
يحدد معامل التدفق (Cv) حجم الماء الذي يمر عبر الصمام عند انخفاض الضغط بمقدار رطل واحد لكل بوصة مربعة. توفر تصميمات الكرة والبوابة ذات المنفذ الكامل قيمًا عالية بشكل استثنائي للسيرة الذاتية. تعمل مساراتها المستقيمة على تقليل الاضطراب والحفاظ على طاقة الضخ. وعلى العكس من ذلك، فإن تصميم الكرة الأرضية يجبر السائل على تغيير اتجاهه مرتين. وهذا يقيد التدفق بشكل كبير ويقلل من قيمة السيرة الذاتية الإجمالية.
تختلف سلامة الختم بناءً على مادة المقعد. تستخدم تصميمات الكرة مواد مرنة مثل PTFE أو PEEK. تتوافق هذه البوليمرات مع الكرة، مما يضمن إغلاقًا محكمًا للفقاعات. إنهم يتعاملون مع درجات الحرارة القياسية بشكل مثالي. تستخدم نماذج البوابة والكرة الأرضية بشكل عام المقاعد المعدنية. تتحمل هذه المقاعد الصلبة درجات الحرارة القصوى والوسائط شديدة الكشط، على الرغم من أنها قد تسمح بتسرب بسيط من الدرجة الرابعة مع مرور الوقت.
تؤثر سرعة التشغيل بشكل مباشر على سلامة النظام. يوفر التشغيل السريع بمقدار 90 درجة لنوع الكرة عزلًا فوريًا في حالات الطوارئ. يجب على المهندسين تنفيذ الحماية من زيادة التيار للتخفيف من ارتفاع الضغط المفاجئ أثناء الإغلاق السريع. إن التشغيل متعدد المنعطفات لأنواع البوابات والكرة الأرضية يمنع بشكل طبيعي هذا الخطر. يسمح إغلاقها التدريجي بانخفاض سرعة السوائل بشكل آمن.
يعتمد طول عمر النظام بشكل كبير على الصيانة الاستباقية وفهم أنماط التآكل المتوقعة. يقدم كل تصميم تحديات فريدة تتعلق بقابلية الخدمة.
توفر الصمامات الكروية عمومًا صيانة مباشرة في الخط. يمكن للفنيين فك غطاء المحرك للوصول إلى القابس والمقعد مباشرة من الأعلى. يمكنهم لف أسطح الجلوس أو استبدال القابس دون قطع الجسم عن خط الأنابيب. أنواع الكرة القياسية تقدم واقعًا مختلفًا. يجب عليك عادةً إزالة الأجسام المكونة من قطعة واحدة أو قطعتين بالكامل لاستبدال الأختام الداخلية. لحل هذه المشكلة، غالبًا ما تقوم المنشآت بتركيب أجسام مكونة من ثلاث قطع. يسمح ذلك للقسم الأوسط بالتأرجح للخارج لإجراء عمليات استبدال سريعة للختم.
تختلف نقاط الضعف في التآكل بشكل أساسي عبر التصميمات. تتضمن أوضاع الفشل الشائعة ما يلي:
التهديف على الأوتاد:تعاني أنواع البوابات من تسجيلات معدنية عميقة إذا أُجبرت على الإغلاق في مواجهة التدفقات عالية السرعة أو الحطام المحصور.
تدهور التعبئة:تواجه السيقان متعددة المنعطفات في نماذج البوابة والكرة الأرضية احتكاكًا مستمرًا. يؤدي هذا الاحتكاك في النهاية إلى تحلل تعبئة جذع الجرافيت أو PTFE، مما يؤدي إلى انبعاثات هاربة.
بثق المقعد الناعم:يمكن أن تؤدي درجات الحرارة المرتفعة أو الضغط المفرط إلى تشويه مقاعد البوليمر داخل الوحدات الكروية، مما يؤدي إلى تسربها بشكل دائم.
يجب علينا تحليل التكاليف الأولية مقابل عائد الاستثمار لدورة الحياة. تكلف الوحدات الكروية ذات القطر الكبير مقدمًا أكثر بكثير من وحدات البوابة المكافئة. ومع ذلك، فإن طول عمرها الفائق في تطبيقات العزل النقي يعوض بسرعة الاستثمار الأولي. يؤدي تقليل حالات فشل الختم وأداء عدم التسرب إلى تقليل أعمال الصيانة على المدى الطويل. وعلى العكس من ذلك، فإن استخدام تصميم بوابة رخيص لتنظيم التدفق يضمن عمليات استبدال متكررة ومكلفة.
يتطلب التنقل في عملية الشراء اتباع نهج منطقي خطوة بخطوة. استخدم الإطار التالي لتضييق خياراتك بناءً على بيانات النظام التجريبية.
تحديد الوظيفة الأساسية.تحديد ما إذا كان الهدف التشغيلي يتطلب العزلة أو التنظيم. اختر تصميمات الكرة أو البوابة لواجبات التشغيل/الإيقاف الصارمة. حدد تصميمات الكرة الأرضية عندما تحتاج إلى ضبط معدلات التدفق ديناميكيًا.
تحليل وسائل الإعلام والبيئة.توثيق خصائص السوائل الخاصة بك. تقييم مستويات الجسيمات واللزوجة والعدوانية الكيميائية. قم بمطابقة هذه السمات مع مواد الجلوس. تحقق من درجات الحرارة والضغط اللازمة وفقًا لمواصفات ASME Class 150 أو 300 أو أعلى.
تقييم قيود الفضاء والتشغيل.قياس بصمة التثبيت المادية. تتطلب الأجسام الأرضية مزيدًا من الخلوص الرأسي لسيقانها الممتدة. تحديد ما إذا كنت بحاجة إلى تشغيل هوائي أو كهربائي. تعمل أنواع الكرات تلقائيًا بسهولة وبتكلفة معقولة نظرًا لانخفاض عزم الدوران ومتطلبات ربع دورة.
تتضمن خطوتك التالية المباشرة التحقق الرسمي. قم دائمًا بمراجعة المخططات التخطيطية للأنابيب والأجهزة (P&ID) قبل إنهاء طلب الشراء. إن مراجعة متطلبات الامتثال وفقًا لمعايير API 608 أو API 600 أو AWWA تضمن السلامة المثلى. عند مواجهة معلمات حدودية، فإن الاستعانة بأخصائي التحكم في السوائل يمنع حدوث أخطاء مكلفة في المواصفات.
لا يوجد تصميم صمام واحد يحل كل التحديات الهندسية. تتطلب ميكانيكا النظام أشكالًا هندسية محددة للتعامل مع الصعوبات التشغيلية المتميزة. يظل تصميم الكرة الأرضية لا مثيل له من حيث التحكم الدقيق في التدفق والمتانة في ظل ظروف الاختناق. يوفر تصميم البوابة تدفقًا ضخمًا يمكن الاعتماد عليه ودون عائق للملاط ومتطلبات انخفاض الضغط المنخفض. يوفر تصميم الكرة أسرع وأكثر موثوقية إيقاف تسرب متاح.
يجب على المشترين إعطاء الأولوية لمعلمات النظام على تكاليف الوحدة الأولية. إن التركيز حصريًا على سعر الشراء يؤدي حتمًا إلى التآكل السريع والفشل الباهظ الثمن في المراحل النهائية. قم بمحاذاة نوع الوسائط ومعدل الضغط واحتياجات التشغيل مع الآلية الداخلية الصحيحة.
اتخذ إجراءً اليوم لتأمين البنية التحتية لأنابيبك. تصفح كتالوجات المنتجات الشاملة حسب النوع، أو قم بتنزيل المخططات الفنية لحجم السيرة الذاتية، أو تواصل مباشرة مع فرق المبيعات الهندسية للحصول على استشارات خاصة بالتطبيقات.
ج: لا ينبغي أبدًا أن تتعامل تصميمات الكرة القياسية مع واجبات الاختناق. يعرض الوضع المفتوح جزئيًا مقاعد PTFE الناعمة مباشرة لتدفق عالي السرعة. يؤدي هذا التعرض إلى تآكل البوليمر بسرعة، مما يسبب تسربًا دائمًا. ومع ذلك، تتميز تصميمات الكرة ذات المنفذ V المتخصصة بفتحات معززة ومحددة مصممة خصيصًا لتنظيم التدفق الدقيق.
ج: تتطلب أنواع الكرة الأرضية مصبوبات داخلية معقدة لإنشاء مسار التدفق على شكل حرف Z. يجب على الشركات المصنعة أيضًا استخدام مواد جسم أثقل وأكثر سمكًا. هذه الكتلة المضافة ضرورية لتحمل انخفاض الضغط الشديد والاهتزاز والقوى المضطربة المرتبطة بطبيعتها بتنظيم التدفق وواجبات الاختناق.
ج: تشكل تصميمات الكرة ربع دورة سريعة الإغلاق أعلى خطر على المطرقة المائية. يؤدي الضغط على الرافعة إلى إيقاف زخم السائل على الفور، مما يؤدي إلى إرسال موجة صادمة مدمرة إلى الخلف عبر الأنابيب. يعمل العمل البطيء والمتعدد المنعطفات لتصميمات البوابة والكرة الأرضية بشكل طبيعي على تخفيف هذه الضغوط المفاجئة عن طريق تقليل سرعة السوائل تدريجيًا.
ج: يعتبر الصف 316 متفوقًا بشكل عام لأنه يحتوي على الموليبدينوم المضاف. يزيد عنصر السبائك المحدد هذا بشكل كبير من مقاومة التآكل والشقوق. يحدد المهندسون بقوة 316 على 304 للبيئات عالية الكلوريد والتطبيقات البحرية وخطوط المعالجة الكيميائية العدوانية لضمان أقصى طول تشغيلي.
