اتحاد الصحافة / اقتران الفولاذ المقاوم للصدأ

المواصفات الفنية

نطاق الحجم:1/4 بوصة – 4 بوصة (DN10–DN100)

سمك الجدار:0.6-2.0 ملم

المعايير المطبقة:GB/T 19228.2-2011، CJ/T 152-2016، CJ/T 466-2014، EN، DIN، وASME

المواد المتاحة:

• 0Cr18Ni9، SS304، S30408، SUS304، و1.4301

• 0Cr17Ni12Mo2، SS316، وSUS316

• SS304L، S30403، و1.4306

• SS316L، S31603، و1.4404

المواد الختمية المتاحة:CIIR، EPDM، PTFE، وNBR

خيارات نهاية المقبس:النوع D والنوع S

معايير الموضوع المتاحة:معاهدة حظر الانتشار النووي، BSPP، وBSPT

الضغط الاسمي:PN16

ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

ضغط اختبار محكم الهواء:1.05 ميجا باسكال

نطاق درجة حرارة الحشية المطبقة:-20 درجة مئوية إلى +110 درجة مئوية

عملية التصنيع:يتم تشكيلها ميكانيكيا من أنابيب الفولاذ المقاوم للصدأ

خيارات المعالجة السطحية:تلميع الاهتزاز، والتلميع المغناطيسي، والتخليل

وضع علامات على المنتج:الشعار-OD-W.T.-المواد. يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة ومعلومات الدفعة والعلامات المخصصة الأخرى وفقًا لمتطلبات الطلب المحددة.

التغليف القياسي:الأكياس البلاستيكية وكرتون التصدير والحالات الخشبية

الشهادات:GB/T 19001-2016، ISO 9001:2015، وثائق CE للمنتجات المعمول بها، والترخيص الصحي

ماركة:ليانخه

رمز النظام المنسق: 7307230000

مكان المنشأ:ونزهو، تشجيانغ، الصين

تعتمد حدود ضغط العمل ودرجة الحرارة الفعلية على حجم المنتج، وسمك الجدار، ودرجة الفولاذ المقاوم للصدأ، ومواد حلقة الختم، والوسيلة المنقولة، ومعيار الخيط، وملف المقبس، ومتطلبات المشروع المعمول بها.

الوسائط القابلة للتطبيق

يمكن توفير المنتجات للاستخدام مع مجموعة من الوسائط السائلة والغازية المتوافقة، بما في ذلك:

• مياه الشرب

• الماء البارد والماء الساخن

• مياه الصرف الصحي

• المياه الصناعية

• النفط والوسائط السائلة المتوافقة

• الغاز والوسائط الغازية المتوافقة

قبل اختيار المادة أو حلقة الختم، يجب على العملاء التأكد من توافقها مع الوسط المنقول، وضغط التشغيل، ودرجة حرارة العمل، وبيئة التثبيت.

مجالات التطبيق

يمكن استخدام المنتجات في مجموعة متنوعة من المشاريع التجارية والسكنية والصناعية والبحرية ومشاريع البنية التحتية، بما في ذلك:

• المشاريع الهندسية والبنية التحتية

• السفن والمنشآت البحرية

• المباني التجارية

• المباني السكنية

• المستشفيات والمرافق الطبية

• الفنادق والمرافق العامة

• معدات حماية البيئة

• أنظمة معالجة المياه

• منشآت التدفئة

• أنظمة تكييف الهواء

• مرافق المعالجة الصناعية

ويمكن تطبيقها في أنظمة إمدادات المياه، وأنظمة توزيع الغاز، وخطوط أنابيب مياه الشرب المباشرة، وأنظمة مياه الصرف الصحي، وخطوط أنابيب حماية البيئة، وأنظمة البخار، وشبكات التدفئة، وخطوط أنابيب تكييف الهواء، وأنظمة المياه الصناعية.

يجب اختيار التكوين النهائي وفقًا لضغط العمل، ودرجة حرارة التشغيل، ودرجة الفولاذ المقاوم للصدأ، ومواد حلقة الختم، ونوع الخيط، وملف التوصيل، ومعيار المشروع المحلي.

مزايا المنتج

1. قوة ميكانيكية عالية والاستقرار الهيكلي

2. مقاومة ممتازة للتآكل والأكسدة

3. عمر خدمة التشغيل الطويل

4. انخفاض مقاومة التدفق الداخلي

5. الاهتزاز الجيد والأداء الزلزالي

6. أداء اتصال موثوق

7. هيكل من الفولاذ المقاوم للصدأ مسؤول بيئيًا

8. تركيب سريع ومريح

9. مناسبة للتركيب المخفي حيثما يسمح بذلك

10. تقليل تكاليف التركيب والصيانة الشاملة

11. مقاومة جيدة للتآكل والتشوه

12. البناء الصحي لأنظمة مياه الشرب المناسبة

13. أداء إغلاق يمكن الاعتماد عليه مع تقليل مخاطر التسرب

يعد الإعداد الصحيح للأنابيب، وعمق الإدخال، واختيار حلقة الختم، وتحديد الخيط، ومعايرة الأداة، والفحص النهائي أمرًا ضروريًا للحصول على أداء موثوق.

قد تتطلب ملفات تعريف المقبس من النوع D والنوع S أدوات ضغط أو فكوك مختلفة. يجب على العملاء تأكيد ملف تعريف الاتصال المطلوب قبل الطلب والتثبيت.

المواضيع NPT، BSPT، وBSPP لها ملفات تعريف وطرق ختم مختلفة. ولا ينبغي أن يتم توصيلها بالتبادل ما لم يتم التأكد تقنيًا من توافق الأبعاد والختم الخاص بها.

اختبار المنتج

تشمل إجراءات الاختبار المتاحة ما يلي:

• اختبار الضغط الهيدروستاتيكي

• اختبار ضيق الهواء

• اختبار ضغط العمل

• اختبار الضغط السلبي

• اختبار الانسحاب

• اختبار دورة درجة حرارة الماء البارد والساخن

• اختبار الانحناء والالتواء الهيدروستاتيكي

• اختبار الاهتزاز الهيدروستاتيكي

• اختبار التأثير الهيدروستاتيكي

تعتمد عناصر الاختبار المطبقة ونسبة أخذ العينات على المواصفات المحددة، والمعايير الحاكمة، والتطبيق المقصود، وخطة الفحص المؤكدة.

فحص التسليم

يتم فحص المنتجات قبل الشحن. يغطي فحص التسليم القياسي:

• درجة المادة

• حالة السطح

• أبعاد المنتج

• القطر الخارجي وسمك الجدار

• أبعاد المقبس

• أبعاد الخيط، حيثما ينطبق ذلك

• الأداء الهيدروستاتيكي

• أداء محكم الهواء

• علامات المنتج

• الكميات والتغليف

تقارير وشهادات فحص المصنع

يمكن توفير تقارير التفتيش ووثائق الجودة الداعمة وفقًا لمتطلبات الطلب المؤكدة، بما في ذلك:

• EN 10204 3.1 شهادة اختبار المواد

• شهادة فحص المواد الخام

• تقرير الاختبار الشعاعي، عند الاقتضاء

• تقرير اختبار الختم الهيدروليكي

• تقرير فحص الخيط، حيثما ينطبق ذلك

• تقرير فحص المقبس والأبعاد

• تقرير التفتيش من طرف ثالث

• وثائق الجودة الأخرى الخاصة بالمشروع

يجب التأكد من نطاق الفحص المطلوب ونسبة الاختبار والوثائق وترتيبات مشاهدة الطرف الثالث قبل الإنتاج.

مراقبة جودة المنتج

تطبق LIANHE إجراءات الفحص أثناء العملية والنهائية طوال فترة الإنتاج. يتم فحص المنتجات قبل التسليم للتأكد من أن المواد والأبعاد والأسطح ومناطق الاتصال والعلامات والتغليف تلبي متطلبات الطلب المؤكدة.

تشمل الإجراءات الرئيسية لمراقبة الجودة ما يلي:

1. فحص القطر الخارجي، وسمك الجدار، ودرجة المواد، وحالة سطح المواد الخام الواردة.

2. التحقق من الطول وموضع القطع والحالة النهائية للمواد الخام بعد القطع.

3. فحص المقبس، والقطر الخارجي، وسمك الجدار، والخيوط، والأبعاد الهامة الأخرى بعد التشغيل الآلي والتشكيل الميكانيكي.

4. التحقق من أبعاد اللحام ومظهر اللحام وجودة السطح بعد اللحام والتشكيل حيثما ينطبق ذلك.

5. فحص سطح المنتج وأبعاده ومناطق التوصيل بعد المعالجة الحرارية.

6. التحقق من جودة السطح بعد التلميع بالاهتزاز أو التلميع المغناطيسي أو التخليل أو أي معالجة سطحية أخرى.

7. إجراء اختبارات الضغط الهيدروليكي ومحكم الغلق وفقًا لمتطلبات الفحص المعمول بها.

8. فحص علامات المنتج والكميات ومواد التعبئة والتغليف والملصقات وعلامات الشحن قبل الشحن.

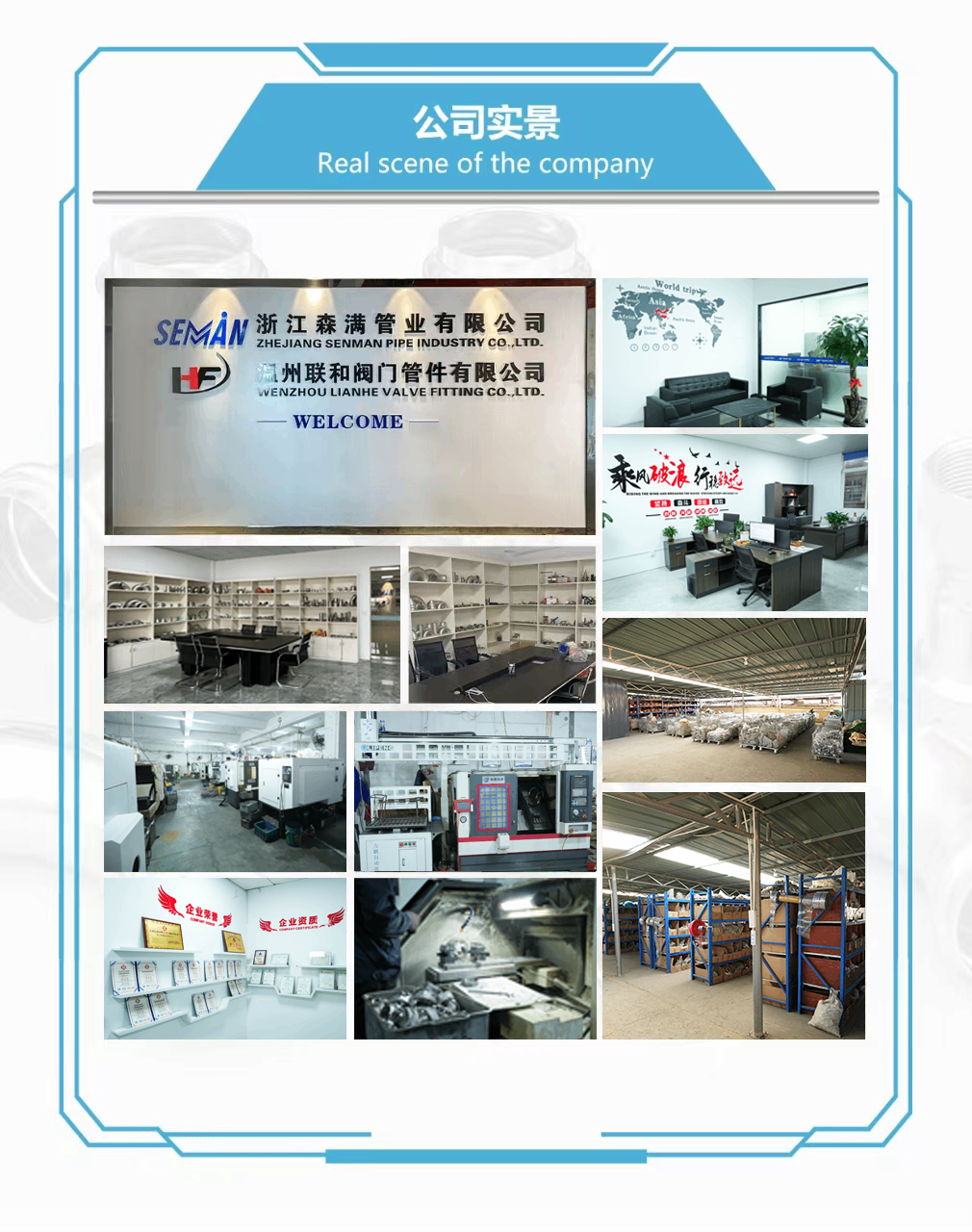

معدات الإنتاج

تم تجهيز منشأة التصنيع لدينا بخمسة خطوط إنتاج لحام الأنابيب الأوتوماتيكية، وآلتين للقطع بالليزر، وخمسة آلات تلميع اهتزازية، وآلتين تلميع مغناطيسيتين، وخمس وحدات اختبار محكم الإغلاق والهيدروليكي، وثلاث آلات تشكيل، وثلاث آلات حفر، وآلتين حفر، وعشرة مخارط CNC، وستة آلات معالجة نهائية.

تشتمل المعدات الإضافية على آلتين للتشكيل الهيدروليكي الرأسي، وآلتين للتشكيل الهيدروليكي من النوع الإطاري، وعشر آلات لثني الأنابيب، وثماني آلات لحام أوتوماتيكية بقوس الأرجون، وأربع آلات سحب هيدروليكية، وأربع آلات تثقيب هيدروليكية عالية السرعة، وآلتين لوضع العلامات بالليزر، ووحدتي تعبئة، ومعدات إنتاج وفحص أخرى ذات صلة.

تدعم قدرات الإنتاج هذه إعداد المواد الخام، والقطع، والتشكيل الميكانيكي، واللحام، والمعالجة الحرارية، ومعالجة الخيوط، وتشطيب الأسطح، والاختبار، ووضع علامات على المنتج، والفحص، وتغليف الصادرات.

التعبئة والتغليف

كل منتج محمي بكيس بلاستيكي لتقليل التعرض للرطوبة والغبار وتلوث السطح. يتم بعد ذلك تعبئة المنتجات في كرتونة تصدير معززة وتجميعها في علب خشبية عند الحاجة.

يمكن توفير كرتونة مخصصة وشعارات العملاء والملصقات والرموز الشريطية وتغليف البليت وترتيبات تغليف الصادرات الأخرى وفقًا لمتطلبات الطلب المؤكدة.

شروط الدفع

مصطلح الدفع القياسي الخاص بنا هو إيداع T/T بنسبة 30% مقدمًا، مع دفع رصيد T/T المتبقي بنسبة 70% قبل التسليم. يمكن مناقشة شروط الدفع المحددة وفقًا لقيمة الطلب ومتطلبات التعاون.

تشمل طرق الدفع المتاحة T/T وWestern Union وPayPal وغيرها من الطرق المتفق عليها بشكل متبادل.

شروط الشحن

شروط التجارة المتاحة:إكسو، فوب، CFR، CIF، DDP، وDDU

يمكن تسليم المنتجات عن طريق الشحن البحري أو الشحن الجوي أو النقل البري أو الخدمة الدولية السريعة.

يمكن اختيار طريقة الشحن وفقًا لكمية الطلب وحجم العبوة والوجهة وجدول التسليم المطلوب وميزانية النقل.

الحد الأدنى لكمية الطلب والمخزون

الحد الأدنى لكمية الطلب:عادة من 5 إلى 10 قطع، حسب مواصفات المنتج والمخزون الحالي.

نحتفظ بمخزون للعديد من المنتجات العادية والأحجام المطلوبة بشكل شائع. قد تحتوي المنتجات المحددة على ما يصل إلى 5000 قطعة متاحة. نظرًا لأن المخزون يتغير بشكل مستمر، يجب إعادة تأكيد كميات المخزون الفعلية وتوافر التسليم الفوري عند طلب عرض الأسعار.

العينات والاقتباس

عينات مجانية:يمكن تقديم العينات مجانًا للتحقق من الأبعاد وتقييم الجودة. عادةً ما يتم دفع رسوم التوصيل السريع الدولي من قبل المستلم.

وقت الاقتباس:عادة في غضون ثلاث ساعات عمل بعد تلقي المواصفات الكاملة ومتطلبات الكمية.

صحة الاقتباس:عادة من 3 إلى 7 أيام، وفقًا لأسعار المواد الخام للفولاذ المقاوم للصدأ، وأسعار الصرف، وظروف السوق الحالية.

موعد التسليم

يمكن عادةً تسليم المنتجات ذات الحجم العادي المتوفرة في المخزون خلال 3 إلى 7 أيام.

عادةً ما تستغرق الطلبات التي تتطلب إنتاجًا جديدًا حوالي 25 يومًا. يعتمد جدول التسليم الفعلي على المواصفات وتوافر المواد وكمية الطلب ومتطلبات الفحص والتعبئة المخصصة وخطة إنتاج المصنع الحالية.

خدمة ما بعد البيع

فترة ضمان جودة المنتج القياسية لدينا هي سنة واحدة. إذا تم تأكيد مشكلة الجودة المتعلقة بالتصنيع خلال فترة الضمان، فسيقوم فريقنا بالتحقيق في السبب وتقديم الحل الفني المناسب أو حل ما بعد البيع.

يجب على العملاء تقديم رقم الطلب ومواصفات المنتج وظروف التثبيت وضغط التشغيل ودرجة حرارة العمل والوسيلة المنقولة والصور أو مقاطع الفيديو ذات الصلة للمساعدة في التقييم الفني.

خدماتنا

1. معرفة واسعة بالأسواق الدولية والقدرة على دعم المتطلبات الفنية والتجارية المختلفة.

2. التصنيع المباشر من مصنعنا الخاص في ونتشو، تشجيانغ، الصين.

3. يركز فريق فني وإنتاجي ذو خبرة على الحفاظ على الجودة المتسقة.

4. أنظمة فعالة للإنتاج ومراقبة التكاليف مصممة لتوفير أسعار تنافسية للمصنع.

5. خبرة واسعة في الإنتاج وإدارة الجودة وتغليف الصادرات والمبيعات الدولية.

ماركة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
