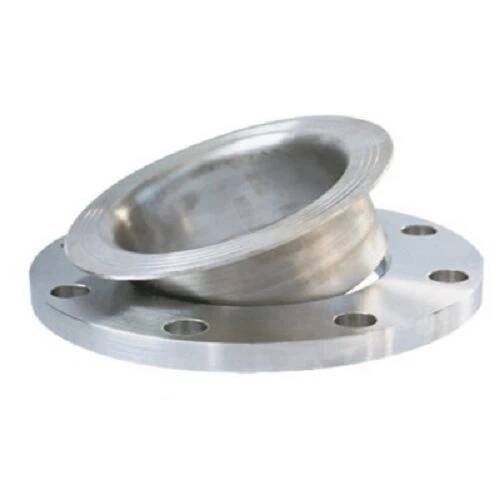

الفولاذ المقاوم للصدأ 304/316 شفة اللفة المشتركة لتوصيل الأنابيب

ملخص

إن شفة اللفة المشتركة المصنوعة من الفولاذ المقاوم للصدأ 304/316 عالية الجودة عبارة عن حل موثوق لتوصيل الأنابيب مصمم لسهولة المحاذاة والصيانة في البيئات ذات درجات الحرارة العالية والتآكل. تتميز هذه الحافة المصنوعة من الفولاذ المقاوم للصدأ 304 أو 316 بتصميم فضفاض ينزلق فوق طرف كعب، مما يسمح بتعديل الدوران لمحاذاة فتحة المسمار بشكل مثالي دون دوران الأنبوب.

سمات

تصميم مفصل اللفة الفريد:

تنزلق حلقة الحافة بحرية فوق طرف القاعدة (رقبة اللحام أو لحام المقبس)، مما يتيح دوران 360 درجة لمحاذاة فتحات المسامير، وهو أمر بالغ الأهمية للأنابيب البحرية والأنابيب المعيارية حيث تكون المحاذاة الدقيقة صعبة.

يقلل الضغط على المعدات المتصلة عن طريق امتصاص الاختلالات الطفيفة، مما يطيل عمر المضخات والصمامات والأدوات.

أداء متفوق للمواد:

304 الفولاذ المقاوم للصدأ (18Cr-8Ni) لمقاومة التآكل بشكل عام؛ الفولاذ المقاوم للصدأ 316 (16Cr-10Ni-2Mo) للبيئات الغنية بالكلوريد، مع قوة شد لا تقل عن 515 ميجا باسكال.

متوافق مع معايير ASME B16.5 (150#-2500#) ومعايير BS EN 1092-1، مع تشطيبات اختيارية للوجه المرتفع (RF) أو الوجه المسطح (FF) لأنواع الحشيات المختلفة.

سهولة التركيب والصيانة:

يتم لحام طرف القاعدة بالأنبوب (لحام بعقب أو لحام بالمقبس)، في حين يتم تثبيت حلقة الحافة بشكل منفصل، مما يسمح باستبدال الحافة دون قطع الأنبوب.

يقلل من متطلبات اللحام بنسبة 50% مقارنة بالفلنجات المتكاملة، وهو مثالي للإصلاحات في الموقع ومشاريع التعديل التحديثي.

الختم وتقييم الضغط:

متوافق مع الجروح الحلزونية، وPTFE، والحشيات المعدنية، مما يحقق سدادات مانعة للتسرب تصل إلى 2,500 رطل لكل بوصة مربعة (316 فولاذ مقاوم للصدأ، تصنيف 150#).

نطاق درجة الحرارة: -250 درجة مئوية إلى 800 درجة مئوية (مع الحشيات المناسبة)، مناسب لخطوط المعالجة المبردة والبخارية ودرجات الحرارة العالية.

طلب

مثالية لسيناريوهات توصيل الأنابيب الصعبة:

النفط والغاز البحري: ربط خطوط الأنابيب تحت سطح البحر ووحدات المنصة، مع 316 وصلة لفة مقاومة للتآكل بمياه البحر والتحميل الدوري.

توربينات محطات توليد الطاقة: وصلات بخار تتحمل درجات الحرارة العالية، بها 304 فلنجة تتحمل 550 درجة مئوية و 316 فلنجة تتحمل حتى 700 درجة مئوية مع عزل حراري مناسب.

المفاعلات الكيميائية: وصلات ذات حواف للوسائط المسببة للتآكل، مصنوعة من الفولاذ المقاوم للصدأ 316 الذي يتوافق مع معايير CEPDG وOSHA للتعامل مع المواد الكيميائية الخطرة.

السفن البحرية: أنابيب غرفة المحرك ووصلات خزان البضائع، مع مفاصل حضنية تسهل المحاذاة في البيئات المهتزة على متن السفن.

التعليمات

س: ما هو الفرق بين مفصل اللفة وفلنجات الرقبة الملحومة?

ج:تسمح وصلات اللفة بتدوير الشفة لمحاذاة البراغي، في حين أن أعناق اللحام جزء لا يتجزأ من الأنبوب، مما يوفر معدلات ضغط أعلى ولكن مرونة أقل.

س: هل يمكن استخدام فلنجات وصلات اللفة مع الأنابيب المصنوعة من الفولاذ المقاوم للصدأ?

ج:نعم، ولكن استخدم حشية عازلة لمنع التآكل الجلفاني عند التوصيل بأنابيب الصلب الكربوني.

س: كيفية اختيار الحشية المناسبة لطلبي?

ج:راجع مخطط توافق الحشية الخاص بنا استنادًا إلى نوع الوسائط والضغط ودرجة الحرارة؛ تشمل الخيارات الشائعة PTFE (الاستخدام العام) والغطاء المعدني (الضغط العالي).

س: ما هو الحد الأدنى لحجم الأنابيب لفلنجات اللفة?

ج:متوفر من 1 بوصة إلى 48 بوصة NPS، بأحجام وتقييمات مخصصة متاحة للمشروعات الصناعية الخاصة.
