الفولاذ المقاوم للصدأ بعقب اللحام غريب الأطوار لأنظمة أنابيب الوسائط المختلطة

ملخص

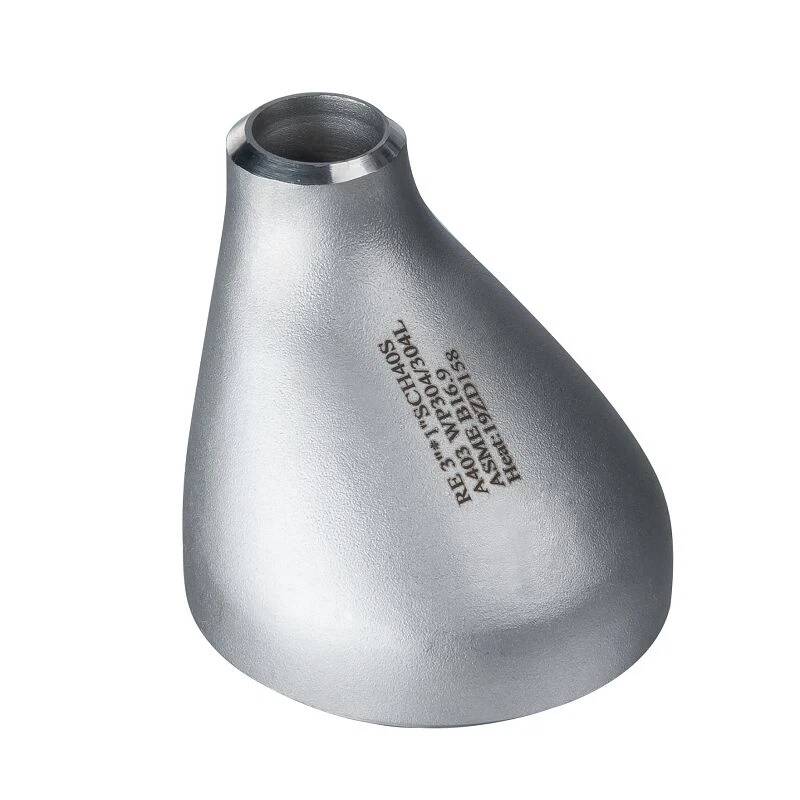

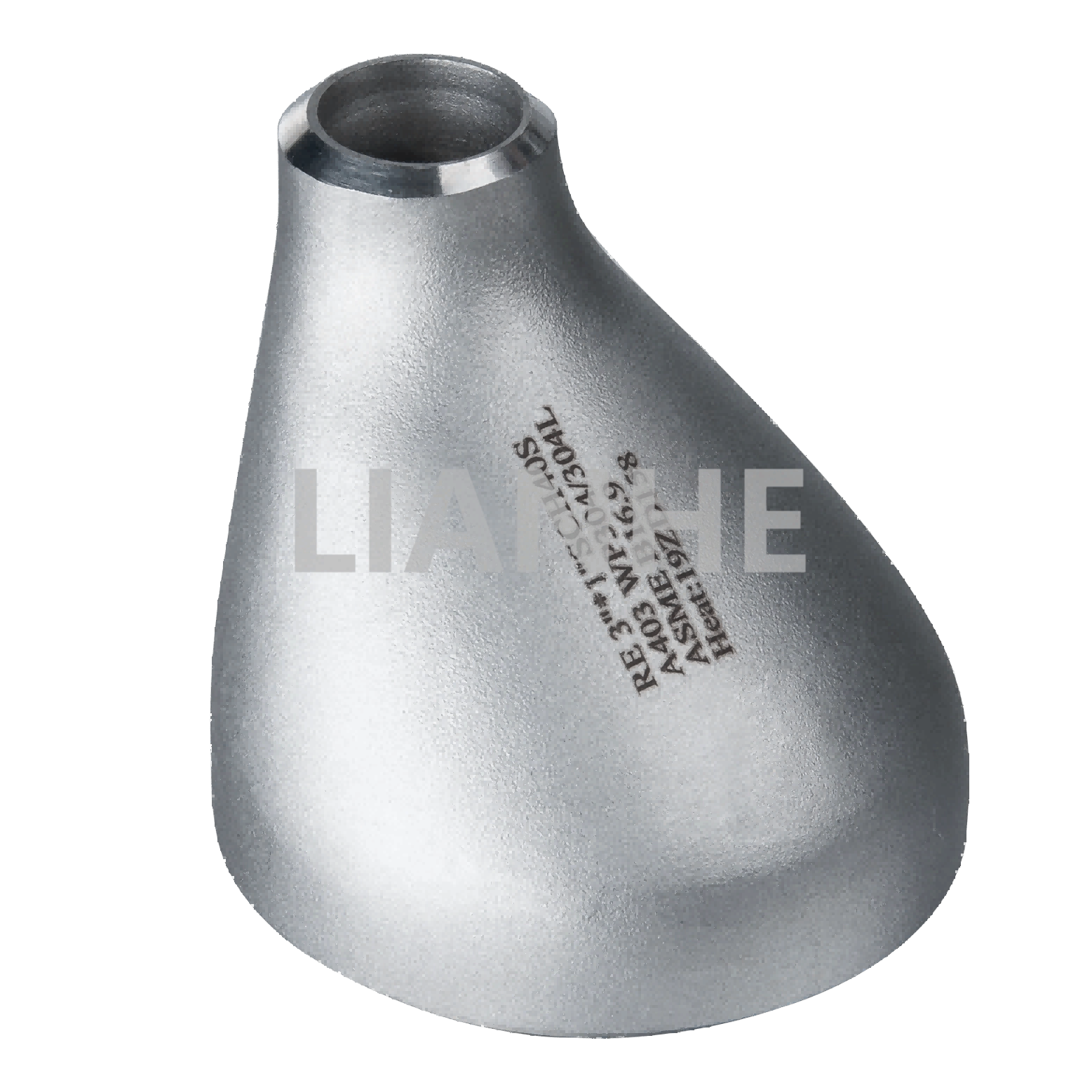

يعتبر المخفض اللامركزي BW (Butt-Weld) المصنوع من الفولاذ المقاوم للصدأ عالي الأداء عبارة عن تركيب أنابيب متخصص مصمم لتوصيل الأنابيب بأقطار مختلفة في الأنظمة التي تحمل مخاليط الغاز والسائل، مما يقلل من تراكم الهواء وفقدان الضغط. مصنوع من الفولاذ المقاوم للصدأ 304 أو 316، ويتميز هذا المخفض بتصميم غريب الأطوار (إزاحة خط الوسط) ونهايات ملحومة، مما يجعله مثاليًا لخطوط الأنابيب الأفقية حيث يكون الاحتفاظ بالسائل أمرًا بالغ الأهمية.

سمات

فوائد التصميم غريب الأطوار:

يمنع الشكل غير المتماثل (القمة المسطحة والقاع المنحني) تراكم الغاز في الخطوط الأفقية، مما يقلل من تدفق السبائك ويحسن استقرار التدفق في الأنظمة ثنائية الطور.

يضمن نصف قطر الانتقال السلس (قطر الأنبوب 1.5x) التدفق الصفحي، مع فقدان الضغط بنسبة 15% أقل من المخفضات المركزية القياسية في التدفقات التي يهيمن عليها الغاز.

بناء مواد قوية:

الفولاذ المقاوم للصدأ ASTM A312 (304/316) مع التلدين بالمحلول للحصول على بنية مجهرية موحدة، ومقاومة التشقق الناتج عن التآكل الناتج عن الإجهاد في البيئات ذات الرقم الهيدروجيني العالي والكلوريد.

مُصنف لضغوط العمل التي تصل إلى 2000 رطل لكل بوصة مربعة (316 فولاذ مقاوم للصدأ، جدول 80) ودرجات الحرارة من -196 درجة مئوية (الغاز الطبيعي المسال) إلى 650 درجة مئوية (البخار).

نهايات اللحام الدقيقة:

نهايات اللحام التناكبي متوافقة مع ANSI B16.25، مما يتيح اللحامات كاملة الاختراق لأنابيب 40/80 المجدولة، مع اختبار إشعاعي اختياري (RT) للتطبيقات المهمة.

متوفر بأحجام من 2 إلى 36 بوصة NPS، مع نسب تخفيض شائعة (على سبيل المثال، 10 بوصة إلى 8 بوصة، ومن 6 بوصة إلى 4 بوصة) وأحجام مخصصة عند الطلب.

مقاومة التآكل والتآكل:

نوع الفولاذ المقاوم للصدأ 316 مع سبائك الموليبدينوم يقاوم الحفر في مياه البحر والوسائط الحمضية، في حين أن 304 مثالي للاستخدام الصناعي العام.

طلب

مثالية لأنظمة التدفق على مرحلتين وخطوط الأنابيب الأفقية:

النفط والغاز المنبع: تقليل الأقطار في خطوط تدفق رؤوس الآبار والفواصل، مما يمنع احتجاز الغاز في المسارات الأفقية للحفاظ على كفاءة الإنتاج.

أنظمة التدفئة والتهوية وتكييف الهواء: ربط أنابيب المياه المبردة ذات القطر الكبير بخطوط الملفات الأصغر في المباني التجارية، مع تصميم غريب الأطوار يقلل من تكوين فقاعات الهواء.

المعالجة الكيميائية: الانتقال بين منافذ أعمدة التقطير وأنابيب النقل في المصافي مما يضمن انسيابًا سلسًا لمخاليط البخار والسائل.

الهندسة البحرية: تقليل أحجام خطوط مياه الآسن والصابورة على السفن، مع تحمل الفولاذ المقاوم للصدأ 316 للتآكل في المياه المالحة والتحميل الديناميكي.

التعليمات

س: كيف يمنع التصميم اللامركزي تراكم الغاز؟?

ج:يسمح السطح العلوي المسطح بتدفق الغاز على طول الجزء العلوي من الأنبوب، بينما يبقى السائل في الجزء السفلي، مما يقلل من تدفق السبائك في التركيبات الأفقية.

س: هل يمكن استخدام هذا المخفض في خطوط الأنابيب العمودية?

ج:في حين أنه للاستخدام الأفقي في المقام الأول، فإنه يمكن تثبيته عموديًا، على الرغم من أن المخفضات متحدة المركز أكثر ملاءمة للتطبيقات الرأسية.

س: ما هي طريقة اللحام الموصى بها للمخفضات ذات الجدران السميكة?

ج:استخدم أخدود J أو U للجدران > 12 مم لضمان الاختراق الكامل، مع اتباع إرشادات اللحام ASME BPVC القسم IX.

س: هل هناك خيارات غير مغناطيسية للتطبيقات الحساسة?

ج:نعم، يوفر الفولاذ المقاوم للصدأ 316L نفاذية مغناطيسية منخفضة، ومناسب للاستخدام بالقرب من الفواصل المغناطيسية وأجهزة التصوير بالرنين المغناطيسي.
