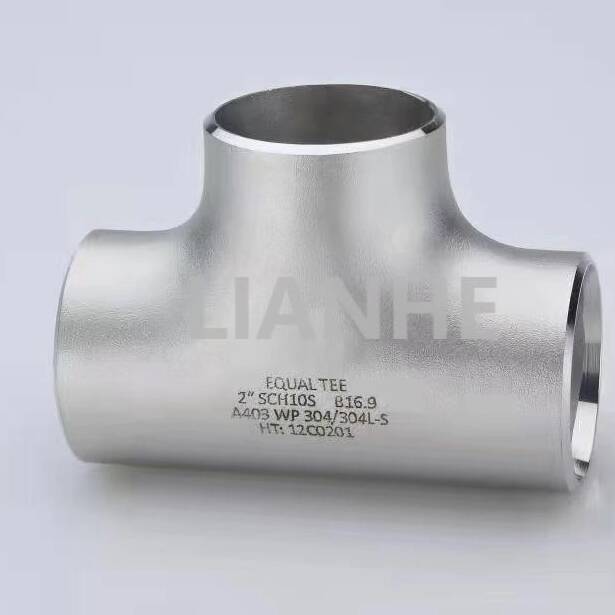

تعتبر وصلة الإنطلاق المتساوية المصنوعة من الفولاذ المقاوم للصدأ BW (Butt-Weld) شديدة التحمل عبارة عن وصلة أنابيب قوية مصممة لإنشاء وصلات ثلاثية الاتجاهات في خطوط الأنابيب الصناعية ذات الضغط العالي ودرجة الحرارة العالية. تم تصنيع هذه التيشيرت المتساوية من الفولاذ المقاوم للصدأ 304 أو 316، وتتميز بأطراف ملحومة وأحجام فرعية موحدة، مما يضمن توزيع التدفق المتوازن والسلامة الهيكلية في التطبيقات الصعبة.
تصميم التدفق الموحد:
تضمن أقطار الفروع المتساوية (على سبيل المثال، 4 × 4 × 4 بوصة) تقسيم التدفق المتماثل، مما يقلل الاضطراب بنسبة 25% مقارنة بتقليل المحملات، وهو مثالي للأنظمة متعددة الخطوط التي تتطلب ضغطًا متوازنًا.
يعمل السطح الداخلي الأملس (Ra ≥1.6μm) وزاوية فرعية تبلغ 90 درجة على تعزيز التدفق الصفحي، مما يقلل من فقدان الضغط في البيئات عالية التدفق.
بناء سلس ممتاز:
مقذوف من قالب واحد من الفولاذ المقاوم للصدأ ASTM A312 (304/316)، مع قوة شد لا تقل عن 515 ميجا باسكال وقوة خضوع تبلغ 250 ميجا باسكال.
مُصنف لضغوط العمل التي تصل إلى 2500 رطل لكل بوصة مربعة (316 فولاذ مقاوم للصدأ، جدول 80) ودرجات الحرارة من -46 درجة مئوية إلى 815 درجة مئوية، مناسب لتطبيقات البخار والزيت والغاز.
الامتثال الدقيق للحام:
نهايات اللحام التناكبي بزاوية 37.5 درجة تفي بمعايير ANSI B16.9 وASME B31.1، مما يتيح اللحامات كاملة الاختراق لأنابيب 40/80 المجدولة في أنابيب الطاقة والعمليات.
متوفر بأحجام تتراوح من 1 إلى 36 بوصة من مصادر القدرة النووية (NPS)، مع سمك جدار مخصص لتطبيقات الدرجة النووية (ASME BPVC، القسم III).
مقاومة التآكل:
يقاوم نوع الفولاذ المقاوم للصدأ 316 مع سبائك الموليبدينوم الحفر في الوسائط الغنية بالكلوريد، في حين أن 304 مناسب للبيئات غير المسببة للتآكل مثل أنظمة الهواء المضغوط.
مثالية لتوزيع التدفق المتوازن في خطوط الأنابيب الصناعية:
معالجة النفط والغاز: إنشاء توصيلات ثلاثية في أنظمة الفصل وشبكات المبادلات الحرارية المتوافقة مع NACE MR0175 لخدمة الغاز الحامض.
توليد الطاقة: توزيع البخار من الرؤوس إلى التوربينات والمعدات المساعدة في المحطات الحرارية، من الفولاذ المقاوم للصدأ 304 المقاوم للأكسدة عند درجة حرارة 550 درجة مئوية.
المعالجة الكيميائية: تقسيم التدفق في خطوط تغذية المفاعلات وأنظمة الخلط، مع استيفاء الفولاذ المقاوم للصدأ 316 لمعايير cGMP لتصنيع الأدوية.
معالجة المياه: توزيع المياه من الأنابيب الرئيسية إلى وحدات الترشيح المتعددة في المحطات البلدية، وتحمل المياه المكلورة وارتفاع الضغط.
س: هل يمكن استخدام المحملات المتساوية لتقليل التدفق?
ج:لا، المحملات المتساوية مخصصة للتدفق المتوازن؛ استخدم المحملات المخفضة عندما يختلف قطر الفرع عن الخط الرئيسي.
س: ما هو تباعد الدعم الموصى به للمحملات ذات القطر الكبير?
ج:قم بتركيب الدعامات في حدود 1.5x قطر الأنبوب من نقطة الإنطلاق لتقليل الضغط على الوصلات الفرعية، خاصة في المسارات الأفقية.
س: كيفية منع تسوس اللحام في 304 وصلات من الفولاذ المقاوم للصدأ?
ج:استخدم 304L (منخفض الكربون) للتطبيقات الملحومة لتجنب التآكل الحبيبي، أو قم بتطبيق المعالجة الحرارية بعد اللحام للأقسام السميكة.
س: هل تتوفر طلاءات مقاومة للحريق؟?
ج:نعم، يمكن تطبيق الطلاءات المنتفخة (متوافقة مع ASTM E119)، مما يوفر مقاومة للحريق لمدة ساعتين لوصلات خطوط الأنابيب الهامة.
