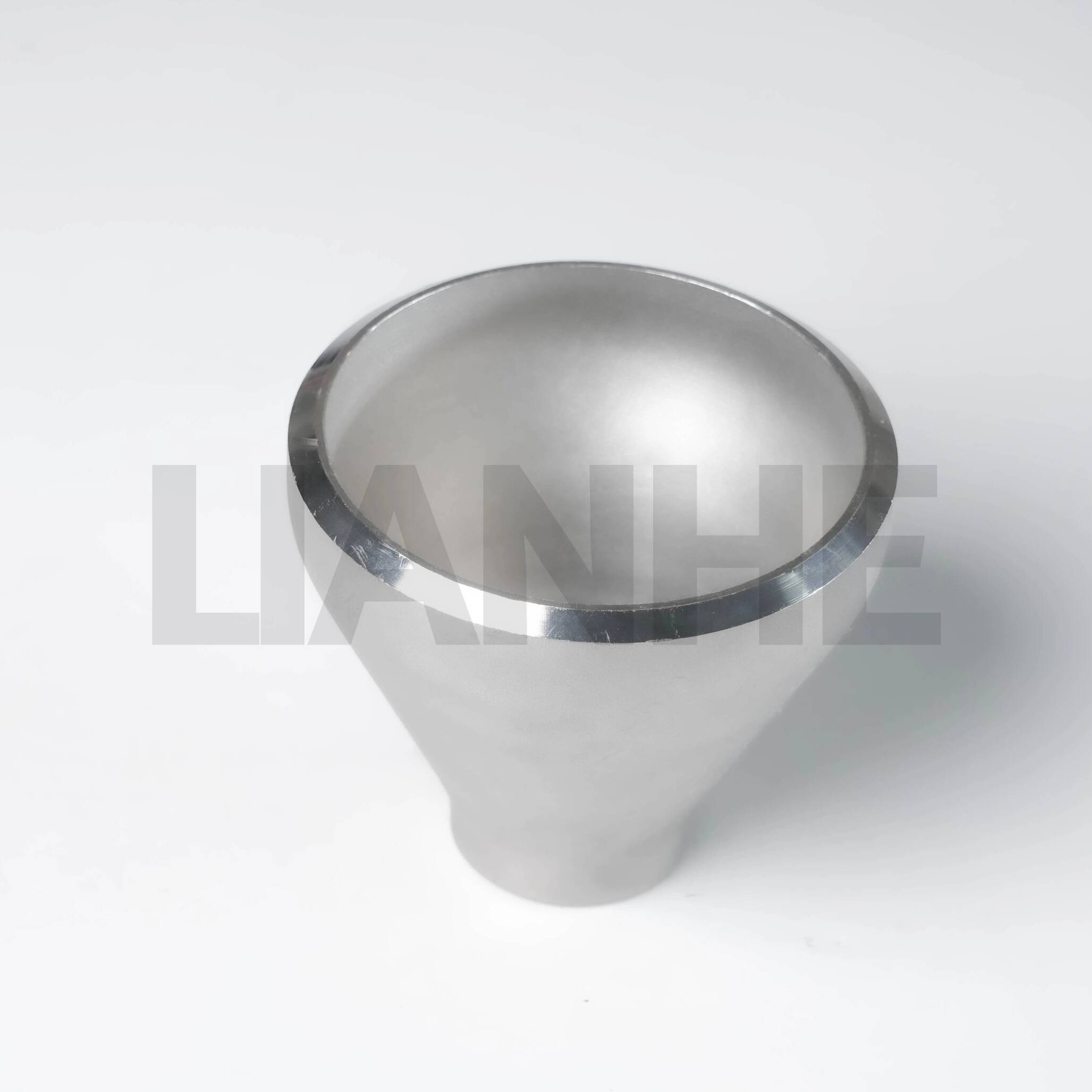

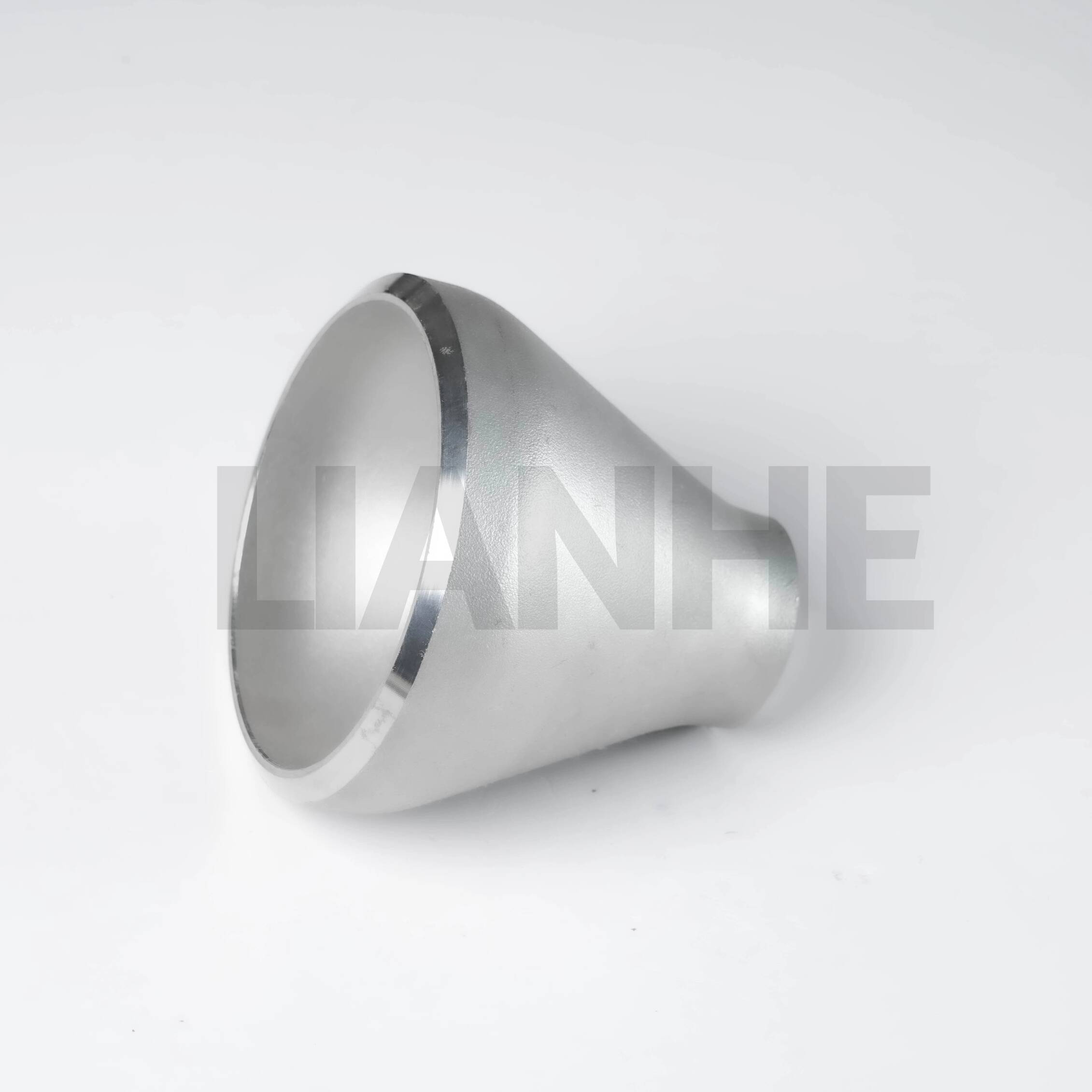

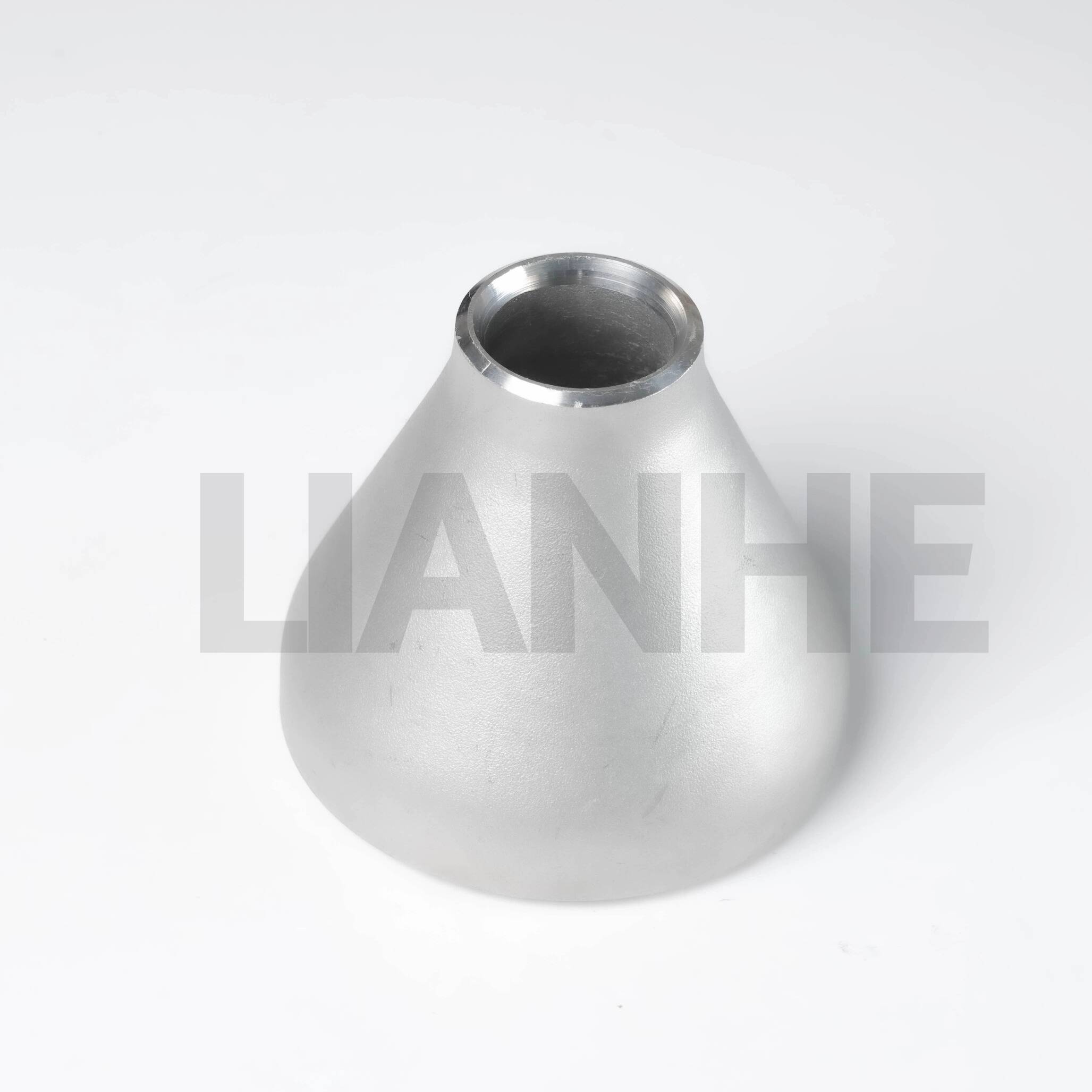

مخفض متحد المركز من الفولاذ المقاوم للصدأ عالي الضغط BW لأنظمة خطوط الأنابيب

ملخص

إن المخفض المركز من الفولاذ المقاوم للصدأ ذو الضغط العالي BW (Butt-Weld) عبارة عن تركيب أنابيب مصمم بدقة لتوصيل الأنابيب بأقطار مختلفة في أنظمة الضغط العالي ودرجة الحرارة العالية مع الحفاظ على التدفق السلس والسلامة الهيكلية. مصنوع من الفولاذ المقاوم للصدأ 304 أو 316، ويتميز هذا المخفض بتصميم متحد المركز (سمك جدار موحد) ونهايات ملحومة بعقب، مما يجعله مثاليًا للتطبيقات التي تتطلب الحد الأدنى من الاضطراب وتركيز الضغط.

سمات

بناء سلس ممتاز:

يتم تصنيعها من الفولاذ المقاوم للصدأ ASTM A312 (304 للاستخدام العام، 316 للوسائط المسببة للتآكل)، مع قوة شد لا تقل عن 515 ميجا باسكال وقوة إنتاج تبلغ 205 ميجا باسكال.

يزيل الجسم غير الملحوم نقاط الضعف، وهو مصمم لضغوط العمل التي تصل إلى 2500 رطل لكل بوصة مربعة (جدول 80، 316 من الفولاذ المقاوم للصدأ) ودرجات الحرارة من -46 درجة مئوية إلى 815 درجة مئوية.

مزايا التصميم متحدة المركز:

ويضمن تقليل القطر الموحد (على سبيل المثال، من 6 إلى 4 بوصات) انتقال التدفق المتماثل، مما يقلل من الاضطراب بنسبة 20% مقارنة بالمخفضات اللامركزية، وهو مثالي للأنظمة التي يهيمن عليها السائل.

السطح الداخلي الأملس (Ra ≥1.6μm) يقلل من فقدان الضغط ويمنع تراكم الرواسب في خطوط الأنابيب.

الامتثال للتثبيت:

نهايات اللحام التناكبي بزاوية 37.5 درجة تفي بمعايير ANSI B16.25 وASME B16.9، وهي مناسبة لعمليات اللحام GTAW (TIG) وGMAW (MIG) في خطوط الأنابيب الحرجة.

متوفر بأحجام 1 بوصة إلى 48 بوصة NPS، مع نسب تخفيض من 2:1 إلى 4:1، متوافقة مع جدول الأنابيب 40/80/160.

مقاومة التآكل:

نوع من الفولاذ المقاوم للصدأ 316 مع 3.5% من الموليبدينوم يقاوم الحفر في البيئات الغنية بالكلوريد (مثل مياه البحر والمحلول الملحي)، مع سطح خامل يطيل عمر الخدمة بنسبة 30%.

طلب

مثالية لخطوط الأنابيب الصناعية التي تتطلب تحولات قطرية سلسة:

نقل النفط والغاز: تقليل أحجام الأنابيب في خطوط أنابيب الغاز عالي الضغط وخطوط معالجة التكرير، المتوافقة مع NACE MR0175 لخدمة الغاز الحامض.

توليد الطاقة: ربط التوربينات البخارية بخطوط المكثفات ذات القطر الأصغر في المحطات الحرارية من الفولاذ المقاوم للصدأ 304 المقاوم للأكسدة عند درجة حرارة 550 درجة مئوية.

المعالجة الكيميائية: الانتقال بين مداخل/منافذ المفاعل في البيئات المسببة للتآكل، مع تلبية معايير cGMP للأسطح القابلة للتنظيف في تصنيع الأدوية.

معالجة المياه: تقليل الأقطار في أنابيب المياه عالية التدفق ومضخات مياه الصرف الصحي، مع 316 الفولاذ المقاوم للصدأ الذي يتحمل المياه المكلورة والجسيمات الكاشطة.

التعليمات

س: متى يجب علي استخدام المخفض المتحد المركز مقابل المخفض اللامركزي?

ج:استخدام مخفضات متحدة المركز للأنظمة السائلة فقط للحفاظ على تناسق التدفق؛ تعتبر المخفضات اللامركزية أفضل لمخاليط الغاز والسائل لمنع الجيوب الهوائية.

س: هل يمكن استخدام هذا المخفض في خطوط الأنابيب العمودية?

ج:نعم، تعتبر المخفضات متحدة المركز مناسبة للتركيبات الرأسية، ولكنها تضمن الدعم المناسب لتجنب الضغط على وصلات اللحام.

س: ما هو الحد الأدنى لسمك الجدار لمخفضات الجدول 160?

ج:يختلف سُمك الجدار حسب الحجم (على سبيل المثال، 1 بوصة جدول 160 به جدار 3.73 مم)، مفصلة في ASME B16.9 للحصول على تقييمات دقيقة للضغط.

س: هل تتوفر نسب التخفيض المخصصة؟?

ج:نعم، يمكن تصنيع النسب غير القياسية (على سبيل المثال، 3 "إلى 1.5") حسب الطلب، مع فترات زمنية تتراوح عادة من 10 إلى 15 يوم عمل.
