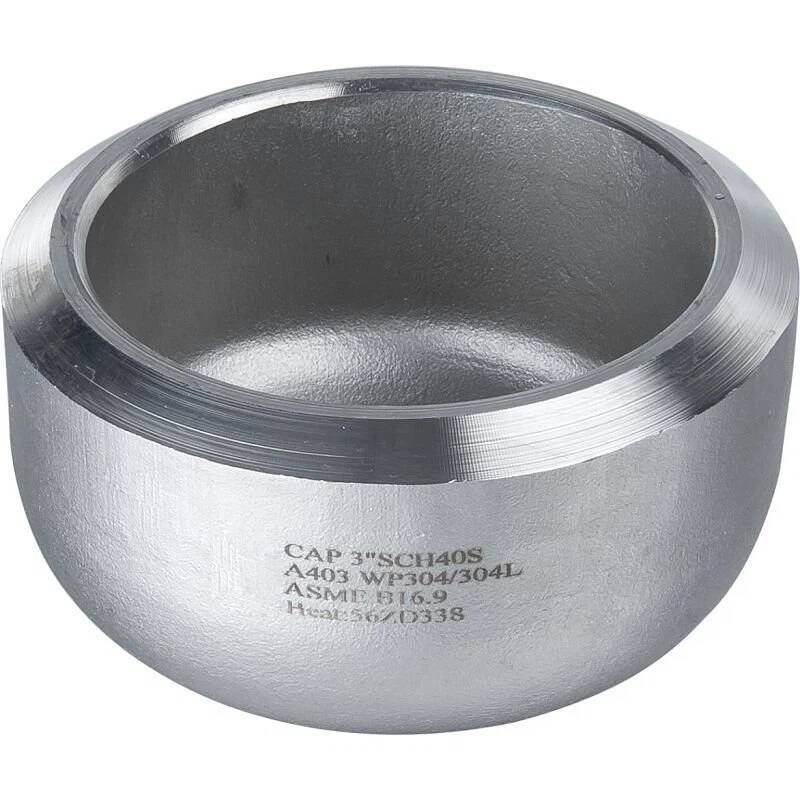

غطاء BW من الفولاذ المقاوم للصدأ المقاوم للتآكل لختم نهاية الأنبوب

ملخص

يعتبر غطاء BW (Butt-Weld) المقاوم للتآكل من الفولاذ المقاوم للصدأ عبارة عن تركيب أنابيب متين مصمم لإغلاق نهايات خطوط الأنابيب الملحومة بشكل دائم في البيئات القاسية المسببة للتآكل. يتميز هذا الغطاء المصنوع من الفولاذ المقاوم للصدأ 304 أو 316 بتصميم سلس وأطراف ملحومة (متوافقة مع ANSI B16.25)، مما يضمن أداء مانع للتسرب والسلامة الهيكلية في أنظمة الضغط العالي.

سمات

خامة وتصميم ممتاز:

فولاذ مقاوم للصدأ غير ملحوم (304/316) ذو شكل مقبب (بيضاوي أو مقعر) لتوزيع الضغط بالتساوي، مُصنف لضغوط العمل حتى 3000 رطل لكل بوصة مربعة (316 فولاذ مقاوم للصدأ، جدول 160).

تنتهي اللحامات التناكبية بحواف مشطوفة (37.5 درجة) من أجل اللحامات كاملة الاختراق، ومتوافقة مع ASME B16.9 ومناسبة لإنهاء خطوط الأنابيب الحرجة.

المقاومة البيئية:

نوع من الفولاذ المقاوم للصدأ 316 مع 3.5% من الموليبدينوم يقاوم الحفر في مياه البحر والكلوريدات والكبريتيدات، مع سطح خامل يطيل عمر الخدمة بنسبة 50% في البيئات البحرية.

نطاق درجة الحرارة: -250 درجة مئوية إلى 800 درجة مئوية، مناسب لمحطات الغاز الطبيعي المسال المبردة وخطوط عادم الفرن ذات درجة الحرارة العالية.

التثبيت والامتثال:

متوفر بأحجام تتراوح من 1 بوصة إلى 48 بوصة، مع سماكة جدار تتوافق مع جداول خطوط الأنابيب (40/80/160)، مما يضمن التوافق مع رموز أنابيب المعالجة ASME B31.3.

معالجة حرارية اختيارية (تخفيف الضغط) للأغطية ذات الجدران السميكة للتخلص من الضغوط الناتجة عن اللحام في التطبيقات ذات درجات الحرارة العالية.

ضبط الجودة:

اختبار هيدروستاتيكي بنسبة 100% (1.5x MAWP) وفحص الأبعاد، مع توفير شهادات المواد (MTC) لإمكانية التتبع في الصناعات المنظمة.

طلب

مثالية لختم نهاية الأنابيب بشكل دائم في البيئات القاسية:

النفط والغاز البحري: إغلاق رؤوس الآبار المهجورة ونقاط نهاية خطوط الأنابيب تحت سطح البحر، باستخدام الفولاذ المقاوم للصدأ 316 الذي يتوافق مع NACE MR0175 لبيئات الغاز الحامض.

النباتات الكيميائية: إنهاء خطوط السوائل المسببة للتآكل في صهاريج التخزين وأوعية التفاعل، بما يتوافق مع معايير إدارة السلامة والصحة المهنية (OSHA) لاحتواء المواد الخطرة.

توليد الطاقة: إغلاق نقاط نهاية خطوط أنابيب البخار في الأنظمة الالتفافية للتوربينات، باستخدام الفولاذ المقاوم للصدأ 304 المقاوم للأكسدة عند درجة حرارة 550 درجة مئوية لمدة تزيد عن 10 سنوات.

الهندسة البحرية: إغلاق فتحات الهيكل ومنافذ خزان الصابورة، باستخدام الفولاذ المقاوم للصدأ 316 الذي يتحمل الغمر المستمر في المياه المالحة.

التعليمات

س: ما الفرق بين الغطاء والشفة العمياء؟?

ج:يتم لحام الغطاء مباشرة إلى نهاية الأنبوب، في حين يتم تثبيت الحافة المسدودة بمسامير وقابلة لإعادة الاستخدام. القبعات دائمة، الشفاه قابلة للإزالة.

س: هل يمكن استخدام الغطاء لإغلاق خط الأنابيب مؤقتًا?

ج:نعم، ولكن يوصى باستخدام اللحام الدائم على المدى الطويل؛ للإغلاق المؤقت، فكر في استخدام شفة عمياء أو لحام مع قابس قابل للإزالة.

س: كيفية ضمان اختراق اللحام المناسب للأغطية ذات الجدران السميكة?

ج:استخدم GTAW (TIG) مع لحام تمريرات متعددة، مما يضمن أن كل تمريرة تحقق اختراقًا بنسبة 100% كما تم التحقق من ذلك بواسطة اختبار التصوير الشعاعي (RT).

س: هل توجد تصميمات مقاومة للحريق للأغطية في البيئات القابلة للاشتعال?

ج:نعم، يمكن تصميم الأغطية بمواد مقاومة للحريق (على سبيل المثال، حشوات الجرافيت للفلنجات)، على الرغم من أن الأغطية نفسها صلبة ولا تتطلب حشوات.
