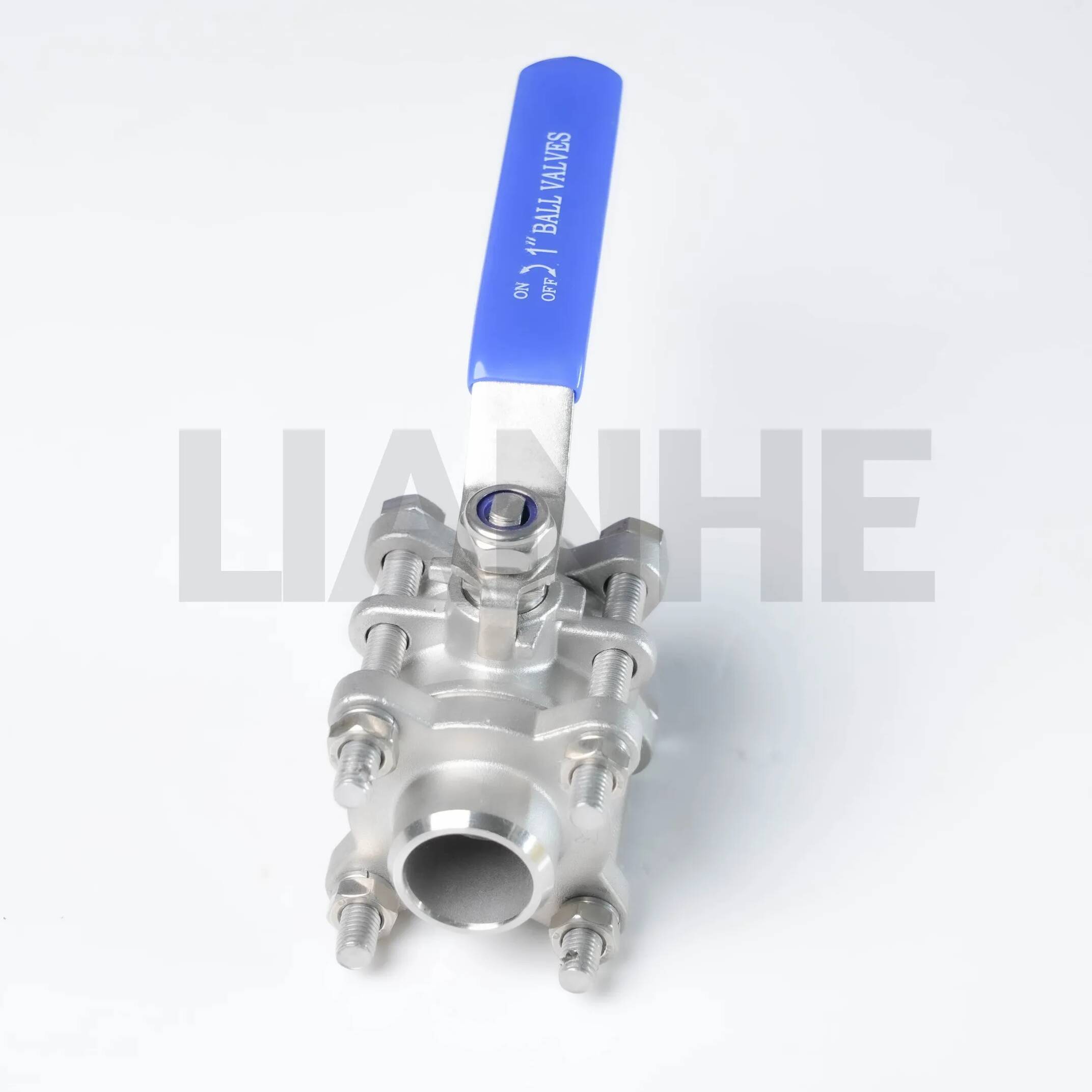

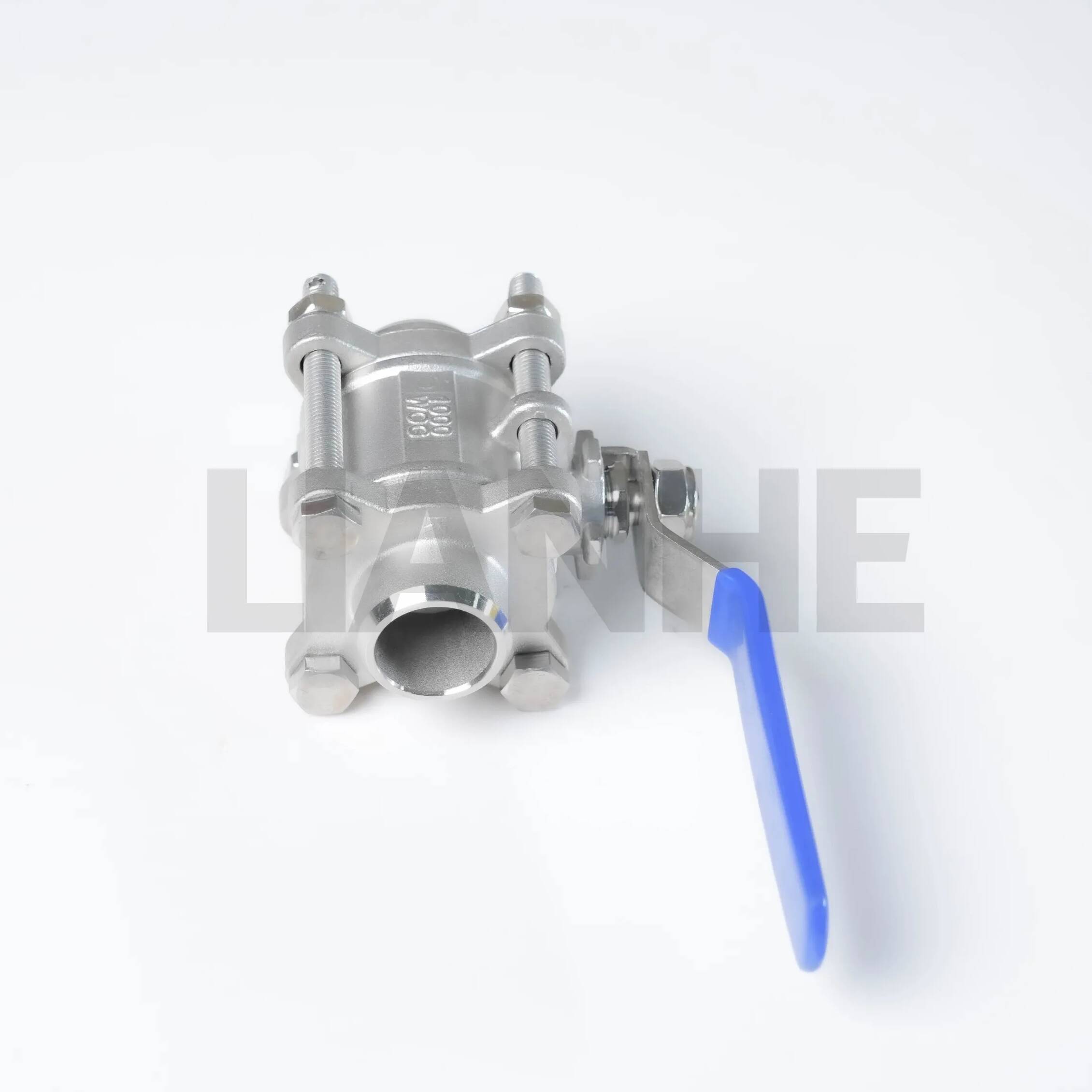

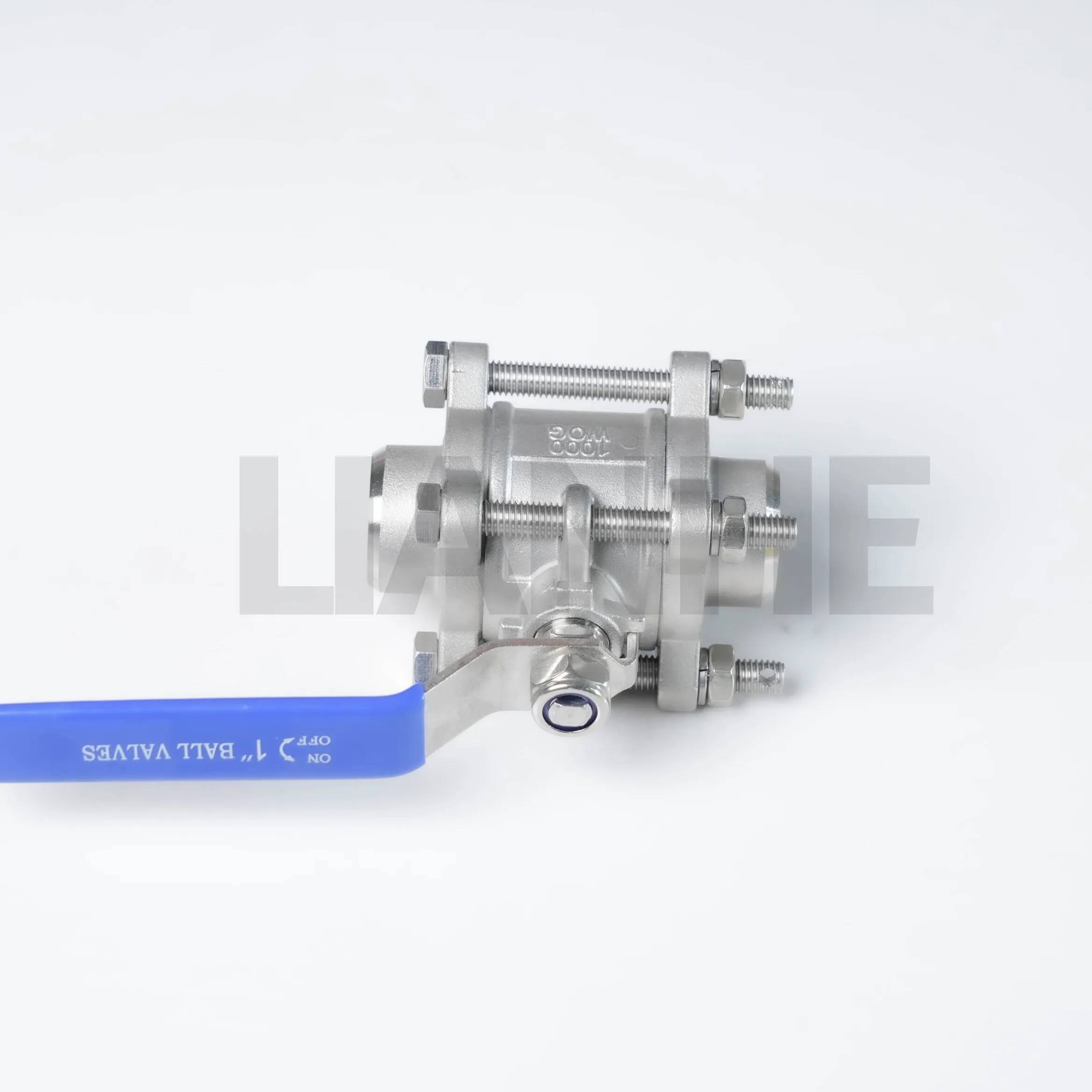

صمام كروي لحام مكون من 3 قطع من الدرجة الصناعية لأنظمة الضغط العالي

ملخص

إن صمام الكرة اللحام المكون من 3 قطع من الدرجة الصناعية هو حل قوي للتحكم في التدفق مصمم لأنظمة الأنابيب الصناعية ذات الضغط العالي ودرجة الحرارة العالية. تم تصنيع هذا الصمام من الفولاذ المقاوم للصدأ 304 أو 316، ويتميز بتصميم ملحوم من ثلاث قطع مع أطراف ملحومة (متوافقة مع ANSI B16.25)، مما يضمن أداءً خاليًا من التسرب وسهولة الصيانة في البيئات القاسية. يعمل التصميم ذو التجويف الكامل على تقليل انخفاض الضغط، بينما توفر الكرة والمقعد المصنوعان بآلة دقيقة إغلاقًا محكمًا للفقاعات، مما يجعلها مثالية للتطبيقات المهمة التي تتطلب الموثوقية والمتانة.

سمات

البناء الثقيلة:

جسم مكون من ثلاث قطع مع نهايات ملحومة بعقب (الجدول 40/80) لتكامل خطوط الأنابيب بشكل آمن، مُصنف لضغوط العمل حتى 2500 رطل لكل بوصة مربعة (316 فولاذ مقاوم للصدأ) ودرجات الحرارة من -46 درجة مئوية إلى 815 درجة مئوية (مقاعد من المعدن إلى المعدن).

هيكل من الفولاذ المقاوم للصدأ ASTM A312 (304 للاستخدام العام، 316 للوسائط المسببة للتآكل)، مع قوة إنتاج لا تقل عن 205 ميجا باسكال واستطالة ≥40% لمقاومة الصدمات.

التحكم الأمثل في التدفق:

يحقق التصميم ذو التجويف الكامل (التجويف = قطر الأنبوب) قيم Cv أعلى بنسبة 25% من الصمامات ذات التجويف المنخفض، مما يقلل من الاضطراب وفقدان الطاقة في الأنظمة عالية التدفق.

توفر المقاعد PTFE، أو RPTFE، أو المقاعد المصنوعة من المعدن إلى المعدن (تراكب الأقمار الصناعية) خيارات إغلاق متعددة الاستخدامات، مع إغلاق محكم الفقاعات معتمد وفقًا لمعايير API 598.

مرونة الصيانة:

يسمح تصميم الجسم المقسم بسهولة استبدال المكونات الداخلية (الكرة، المقعد، الجذع) دون فصل خطوط الأنابيب، مما يقلل وقت التوقف عن العمل بنسبة 60% أثناء الخدمة.

يعمل الجذع المتكامل المقاوم للانفجار والزنبرك المضاد للكهرباء الساكنة (لتطبيقات الغاز) على تعزيز السلامة والتوافق مع API 6D وISO 14313.

الامتثال للتثبيت:

تتوافق نهايات اللحام التناكبي مع معايير ANSI B16.25 وASME B31.3، وهي مناسبة لعمليات اللحام GTAW (TIG) وGMAW (MIG) في خطوط الأنابيب الحرجة.

متوفر بأحجام تتراوح بين 1/2 بوصة إلى 24 بوصة، مع تكوينات مخصصة لتطبيقات خاصة (مثل خطوط الغاز الطبيعي المسال المبردة).

طلب

مثالية للبيئات الصناعية التي تتطلب التحكم الدقيق في التدفق:

مصافي النفط والغاز: التحكم في التشغيل/الإيقاف في خطوط أنابيب النفط الخام، وخطوط معالجة التكرير، وأنظمة ضغط الغاز، المتوافقة مع NACE MR0175 لخدمة الغاز الحامض.

توليد الطاقة: خطوط البخار ومياه التغذية ذات الضغط العالي في المحطات الحرارية والنووية، مع 316 فولاذ مقاوم للصدأ مقاوم للتآكل الناجم عن الكلوريد في دوائر المكثف.

المعالجة الكيميائية: التعامل مع الوسائط العدوانية مثل حمض الكبريتيك وهيدروكسيد الصوديوم والمذيبات في المفاعلات وأعمدة التقطير، بما يتوافق مع معايير ممارسات التصنيع الجيدة للأسطح القابلة للتنظيف.

الهندسة البحرية: أنظمة تبريد بمياه البحر وأنابيب المنصات البحرية، مصنوعة من الفولاذ المقاوم للصدأ 316 الذي يتحمل التعرض للمياه المالحة والبيئات عالية الاهتزاز.

التعليمات

س: هل يمكن استخدام هذا الصمام لتطبيقات الاختناق؟?

ج:لا، لقد تم تصميم الصمامات الكروية للتحكم في التشغيل/الإيقاف. بالنسبة للاختناق، فكر في استخدام صمام كروي أو صمام تحكم مزود بزخرفة مناسبة.

س: ما هو إجراء اللحام الموصى به لنهايات اللحام التناكبي?

ج:استخدم GTAW (TIG) مع سلك حشو 308L/316L، مما يضمن التسخين المسبق (للجدران السميكة) والمعالجة الحرارية بعد اللحام وفقًا للقسم التاسع من ASME BPVC.

س: كم مرة يجب فحص المقعد في تطبيقات الوسائط الكاشطة?

ج:الفحص البصري الشهري عبر المنظار. استبدل المقاعد في حالة اكتشاف علامات التآكل (مثل التهديف والتآكل) للحفاظ على سلامة الإغلاق.

س: هل تتوفر تصميمات مقاومة للحريق للوسائط القابلة للاشتعال?

ج:نعم، هيكل اختياري مقاوم للحريق (متوافق مع API 607) مع تعبئة من الجرافيت ومقاعد معدنية لأنظمة الإغلاق في حالات الطوارئ في مصانع البتروكيماويات.
