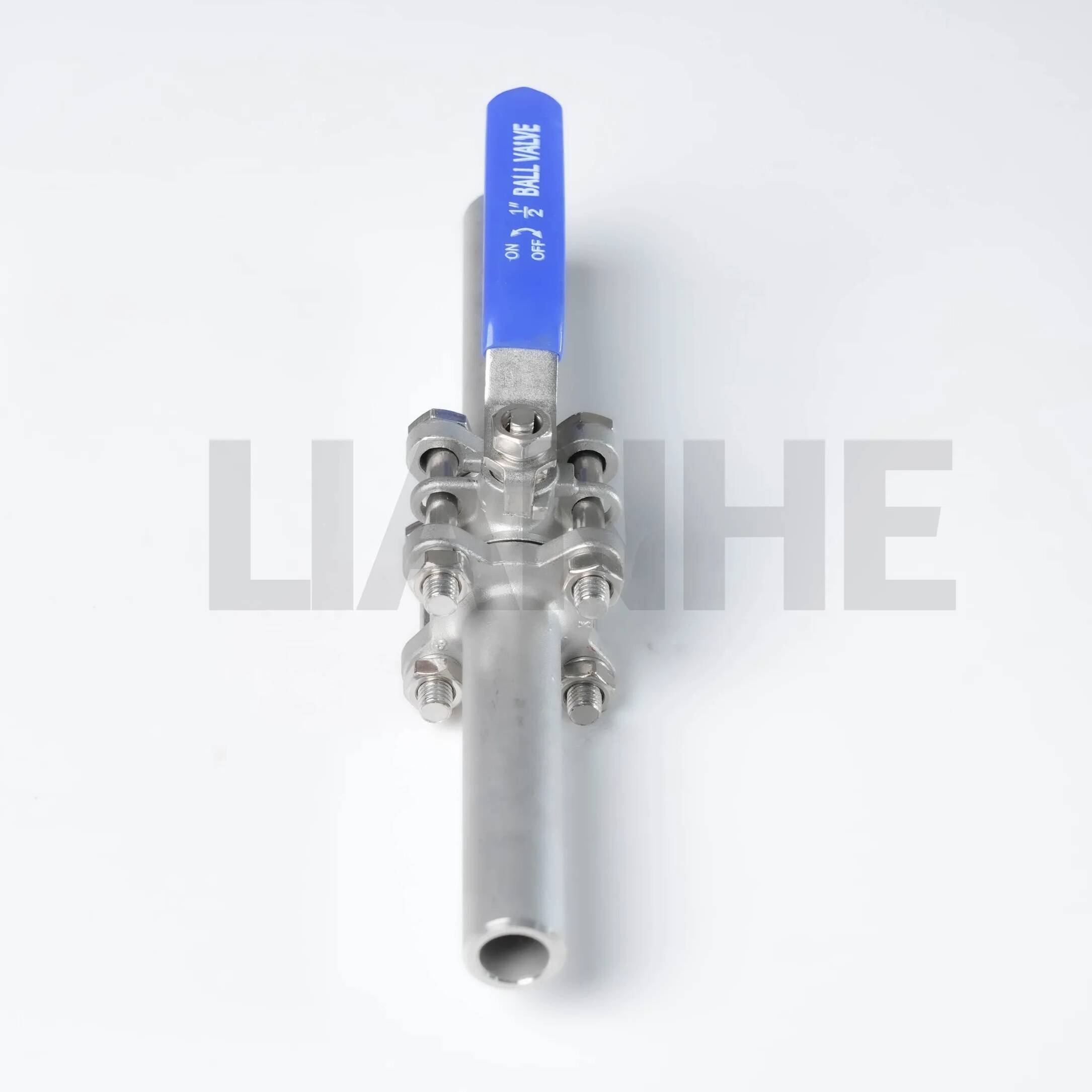

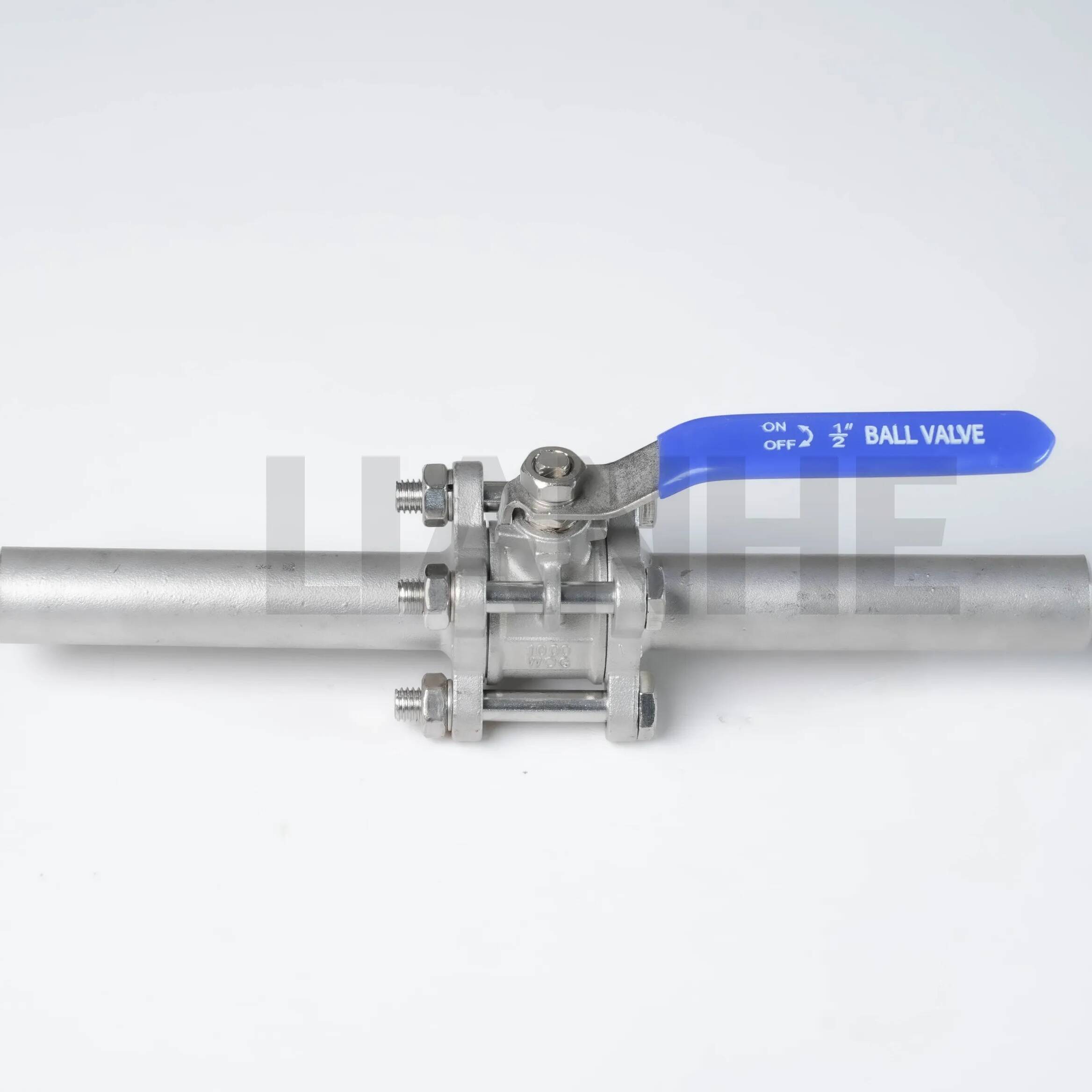

صمام كروي لحام طويل النوع مكون من 3 قطع للأنابيب الصناعية

ملخص

إن الصمام الكروي الملحوم ذو النوع الطويل المكون من 3 قطع هو صمام صناعي عالي الأداء مصمم للتحكم الموثوق في التدفق في أنظمة الأنابيب ذات الضغط العالي ودرجة الحرارة العالية. تم تصنيع هذا الصمام بجسم ملحوم من ثلاث قطع (الفولاذ الكربوني ASTM A105 أو الفولاذ المقاوم للصدأ A316)، ويتميز بتصميم كامل التجويف وكرة مُصنعة بدقة لتقليل انخفاض الضغط وضمان الإغلاق المحكم. يوفر تكوين الجسم الطويل ثباتًا هيكليًا معززًا ومحاذاة للتركيبات الملحومة، مما يجعله مثاليًا لتطبيقات الخدمة الشاقة حيث تكون السلامة والمتانة أمرًا بالغ الأهمية.

سمات

بناء قوي من ثلاث قطع:

تصميم الجسم المقسم مع نهايات ملحومة (ANSI B16.25) لسهولة الصيانة واستبدال المكونات الداخلية دون فصل خطوط الأنابيب.

تم اختبار الوصلات الملحومة إلى 1.5x MAWP (الحد الأقصى لضغط العمل المسموح به) لمنع التسرب في البيئات عالية الاهتزاز.

كفاءة التدفق الكامل:

مسار التدفق غير المقيد (يساوي قطر الأنبوب) يقلل من الاضطراب وفقدان الضغط، مما يحقق قيم Cv أعلى بنسبة 20% من الصمامات القياسية ذات التجويف المنخفض.

توفر الكرة المصقولة (Ra ≥0.8μm) ومقعد PTFE إغلاقًا محكمًا للفقاعات (معايير API 598) وعزم دوران تشغيل منخفض (≥15 نيوتن متر للصمامات مقاس 2 بوصة).

مواد عالية الأداء:

الجسم: الفولاذ الكربوني (حتى 425 درجة مئوية) أو الفولاذ المقاوم للصدأ (حتى 650 درجة مئوية)، متوافق مع الوسائط المسببة للتآكل مثل الأحماض والقلويات ومياه البحر.

المقعد: خيارات PTFE أو RPTFE أو المعدن إلى المعدن (تراكب الأقمار الصناعية) لدرجات حرارة تتراوح من -46 درجة مئوية إلى 815 درجة مئوية.

تحسينات السلامة:

جذع متكامل مقاوم للانفجار وجهاز مضاد للكهرباء الساكنة (يربط الكرة بالساق لتبديد الشحنة الساكنة)، يلبي معايير السلامة API 6D وISO 14313.

يمنع المقبض القابل للقفل (السفر بمقدار 90 درجة) التشغيل غير المصرح به، مع مؤشر موضع اختياري لحالة التدفق البصري.

طلب

مثالية للعمليات الصناعية التي تتطلب التحكم الدقيق في التدفق:

النفط والغاز: التحكم في التشغيل/الإيقاف في خطوط أنابيب المصافي ورؤوس الآبار ومصانع البتروكيماويات، المتوافق مع NACE MR0175 لخدمة الغاز الحامض.

توليد الطاقة: أنظمة البخار والمكثفات في محطات الطاقة الحرارية التي تتحمل البخار عالي الضغط (حتى 250 بار) والتغيرات السريعة في درجات الحرارة.

المعالجة الكيميائية: معالجة السوائل المسببة للتآكل في المفاعلات الكيميائية وأنظمة الخلط، مع أنواع مختلفة من الفولاذ المقاوم للصدأ تتوافق مع FDA 21 CFR Part 177 لتطبيقات المواد الغذائية.

معالجة المياه: خطوط أنابيب المياه ومياه الصرف الصحي شديدة التحمل، مما يوفر إغلاقًا موثوقًا للمضخات والمرشحات وخزانات التخزين.

التعليمات

س: ما هي معايير اللحام التي تتوافق معها الأطراف؟

ج: نهايات اللحام التناكبي تتوافق مع معايير ANSI B16.25 وASME B31.3، وهي مناسبة لعمليات اللحام GTAW (TIG) وGMAW (MIG).

س: هل يمكن تركيب الصمام في خطوط الأنابيب العمودية؟

ج: نعم، التصميم المكون من ثلاث قطع يسمح بالتركيب في أي اتجاه، على الرغم من أنه يوصى بالتركيب الأفقي لتوزيع تآكل المقعد بشكل مثالي.

س: ما هي فترة الصيانة النموذجية؟

ج: الصيانة الروتينية (التشحيم، فحص المقعد) كل 12-24 شهرًا، اعتمادًا على تآكل الوسائط وتكرار التشغيل.

س: هل تتوفر تصاميم مقاومة للحريق؟

ج: نعم، هيكل اختياري مقاوم للحريق (متوافق مع API 607) مع تعبئة من الجرافيت ومقاعد معدنية لأنظمة إيقاف التشغيل في حالات الطوارئ.
