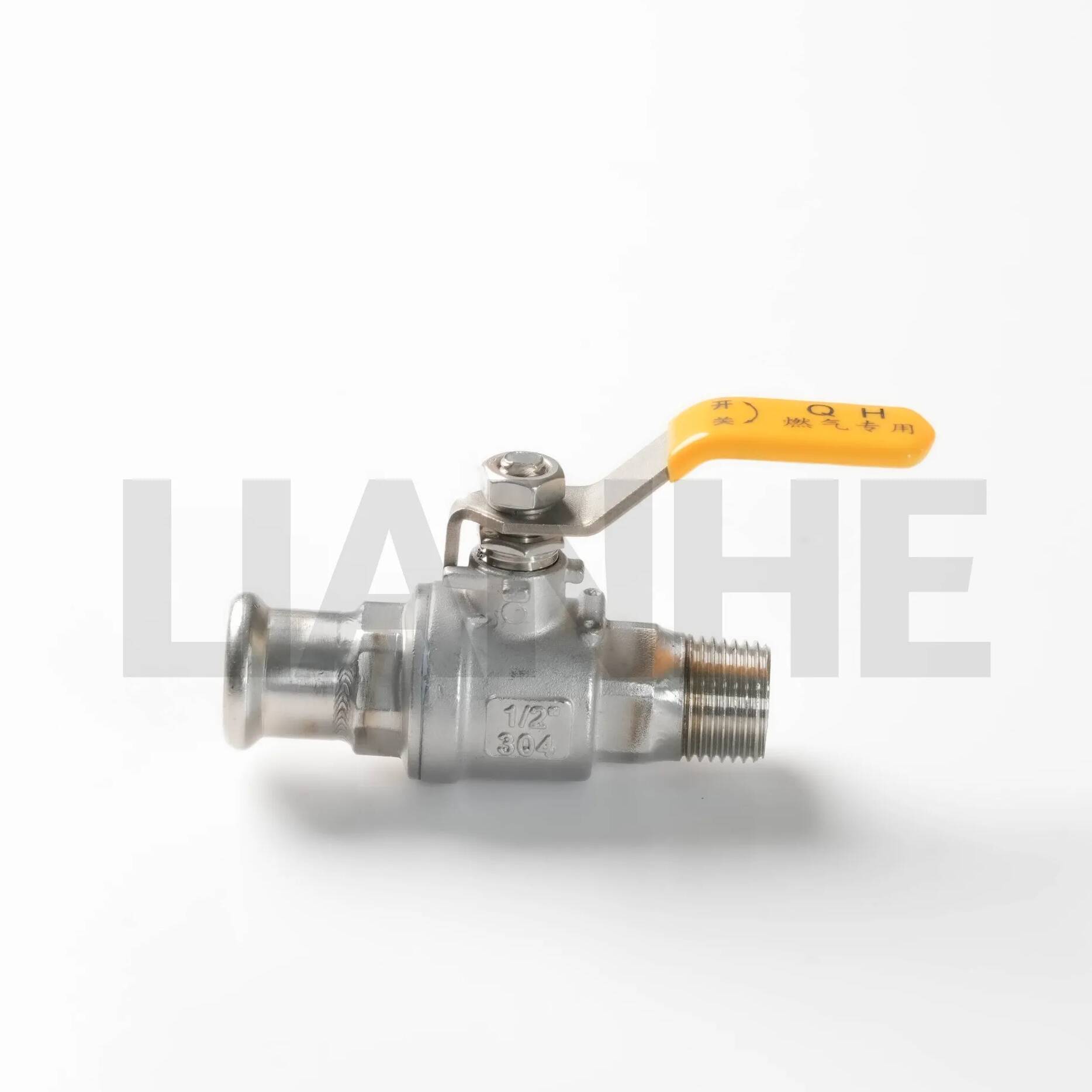

صمام كروي من الفولاذ المقاوم للصدأ من النوع D للضغط على الخيط

وصف المنتج

يجمع صمام الكرة المضغوط من النوع D من الفولاذ المقاوم للصدأ LIANHE بين اتصال ضغط من النوع D مع اتصال ملولب للتحكم اليدوي في التدفق للتشغيل/الإيقاف.

يدعم طرف الضغط الخاص به تركيب خط أنابيب سريع وخالي من اللهب، بينما يربط الطرف الملولب الأنابيب أو الأدوات أو المقاييس أو المعدات المتوافقة. توفر مواد SS304 وSS316 مقاومة جيدة للتآكل لتطبيقات المياه والسوائل الصناعية المناسبة.

المواصفات الفنية

نوع الاتصال:طرف ضغط من النوع D × خيط NPT أنثى، يخضع للتأكيد النهائي

مواد الجسم المتاحة:SS304 أو SS316

مادة المقعد:بتف

عملية:مقبض ذراع يدوي

ضغط العمل في نهاية الضغط:ما يصل إلى PN16 عند 20 درجة مئوية، وفقًا لظروف الحجم والختم والأنابيب والتركيب

نطاق درجة الحرارة الإرشادية:-20 درجة مئوية إلى +150 درجة مئوية، مع مراعاة مقعد PTFE وتوافق ختم الضغط

عملية التصنيع:صب الاستثمار والتصنيع الدقيق باستخدام الحاسب الآلي

ماركة:ليانخه

مكان المنشأ:ونزهو، تشجيانغ، الصين

إن ضغط العمل لمجموعة الصمامات الكاملة محدود بمكوناتها ذات التصنيف الأقل. يجب أن تكون نهاية الضغط والنهاية الملولبة وجسم الصمام والمقعد وحلقة الختم والأنبوب متوافقة مع ظروف التشغيل المقصودة.

ميزات المنتج

1. يجمع بين وصلات الضغط والخيوط

2. عملية ربع دورة يدوية

3. تركيب الصحافة خالية من اللهب

4. خيارات الجسم SS304 وSS316

5. مقعد صمام PTFE

6. هيكل مدمج

7. مقاومة جيدة للتآكل

8. مناسبة لترقيات النظام واتصالات المعدات

يتطلب التثبيت أداة ضغط وفكًا متوافقين مع ملف تعريف النوع D المحدد. إنه ليس اتصالًا خاليًا من الأدوات.

التطبيقات

مناسبة للتطبيقات المتوافقة في:

• أنظمة المياه السكنية والتجارية

• أنظمة التحكم في السوائل الصناعية

• خطوط أنابيب الآلات والمعدات

• أنظمة محمولة على الانزلاق

• مشاريع ترميم المباني

• أنظمة السوائل المخبرية، تخضع لتوافق المواد

بالنسبة للمواد الكيميائية، والأحماض، والمذيبات، ومياه الشرب، والغاز، أو غيرها من الوسائط الخاضعة للتنظيم، يجب تأكيد المواد والأختام ومعدل الضغط والشهادة المطلوبة قبل الطلب.

ملاحظات التثبيت

1. تأكد من مادة الأنبوب، والقطر الخارجي، وملف الضغط من النوع D.

2. قم بقطع الأنبوب وإزالة حوافه دون الإضرار بحلقة الختم.

3. ضع علامة على عمق الإدراج المطلوب.

4. أدخل الأنبوب بالكامل في مقبس الضغط.

5. استخدم أداة ضغط وفك متوافقين لإكمال دورة الضغط.

6. قم بتطبيق طريقة الختم الصحيحة على الوصلة الملولبة.

7. إجراء اختبار الضغط والتسرب قبل التشغيل.

الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
