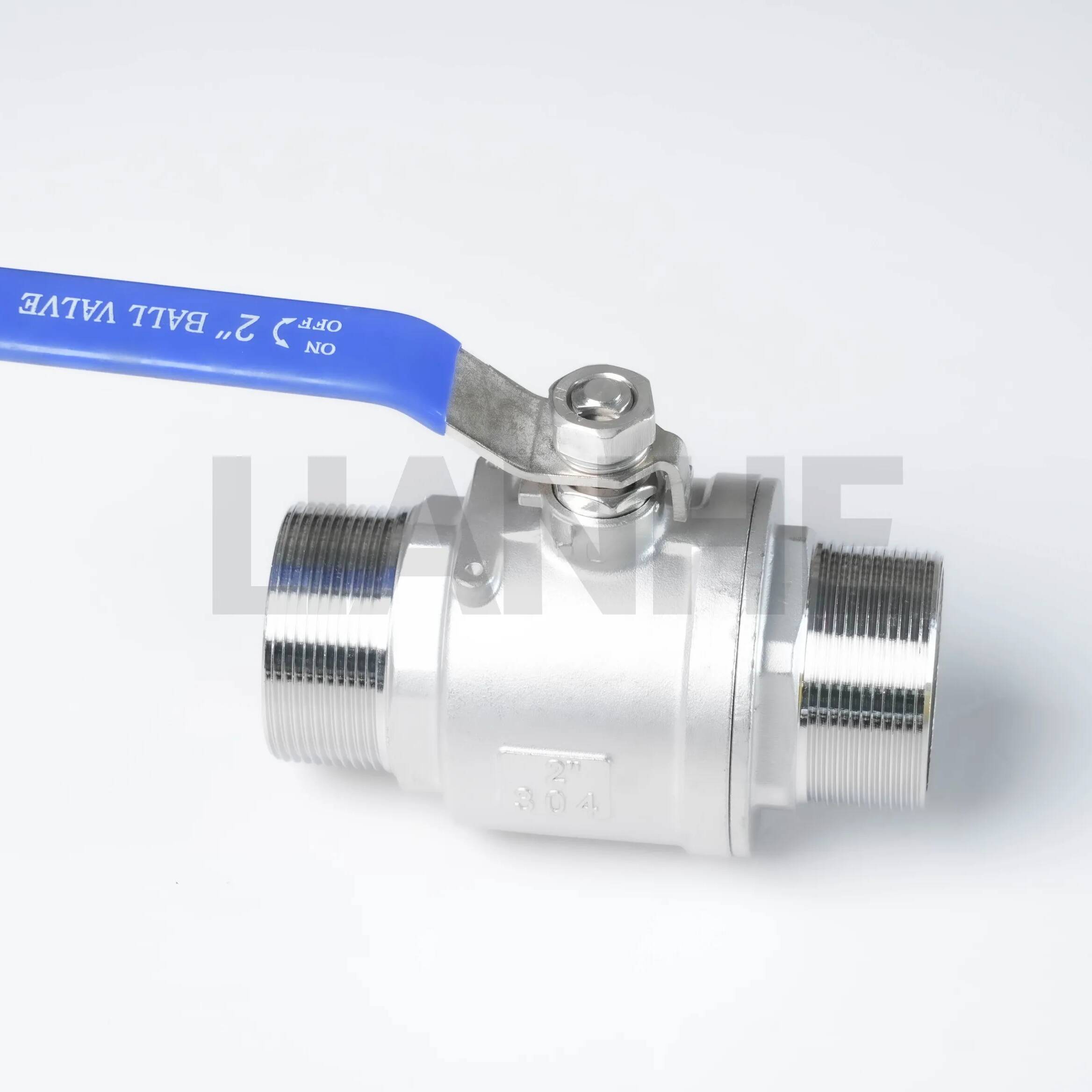

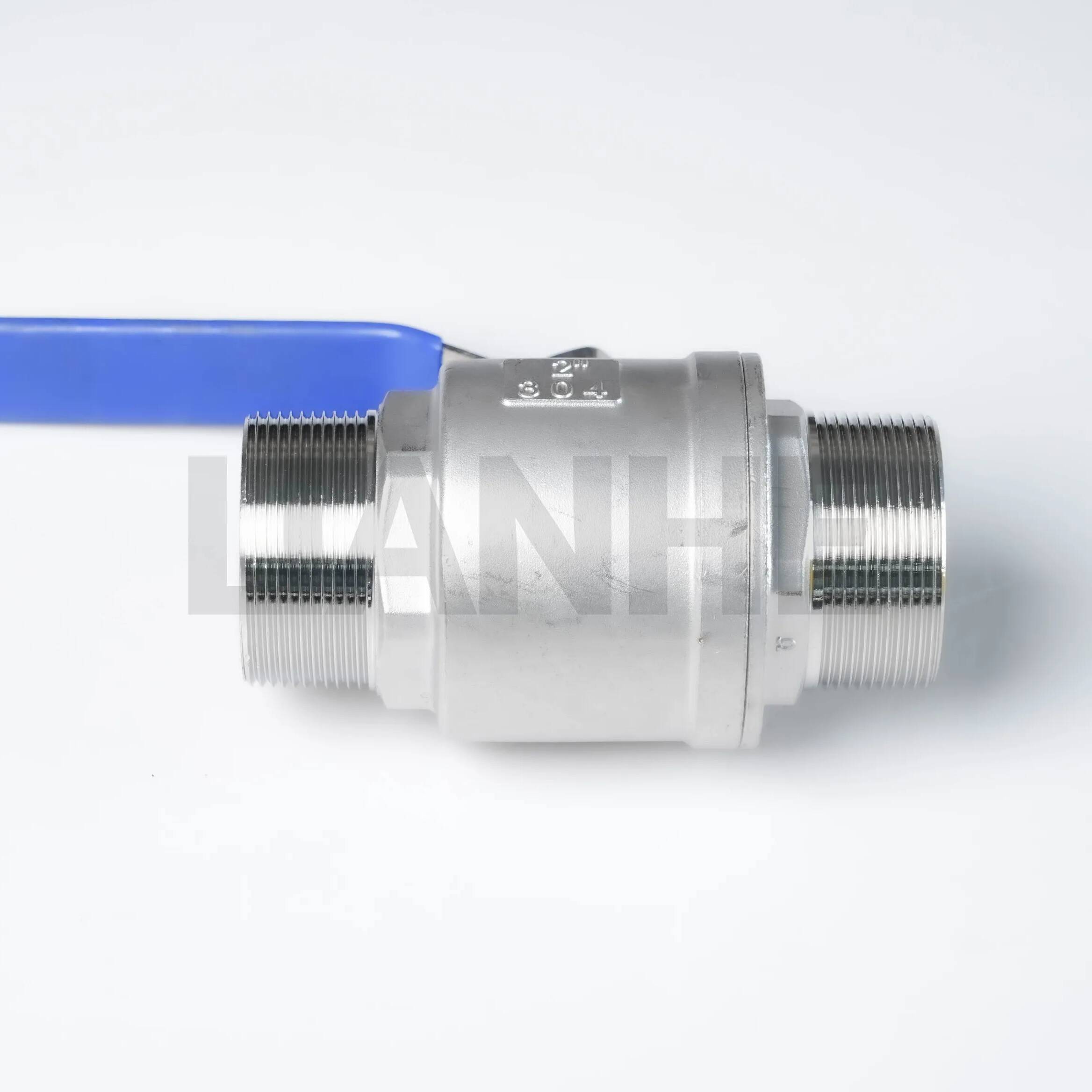

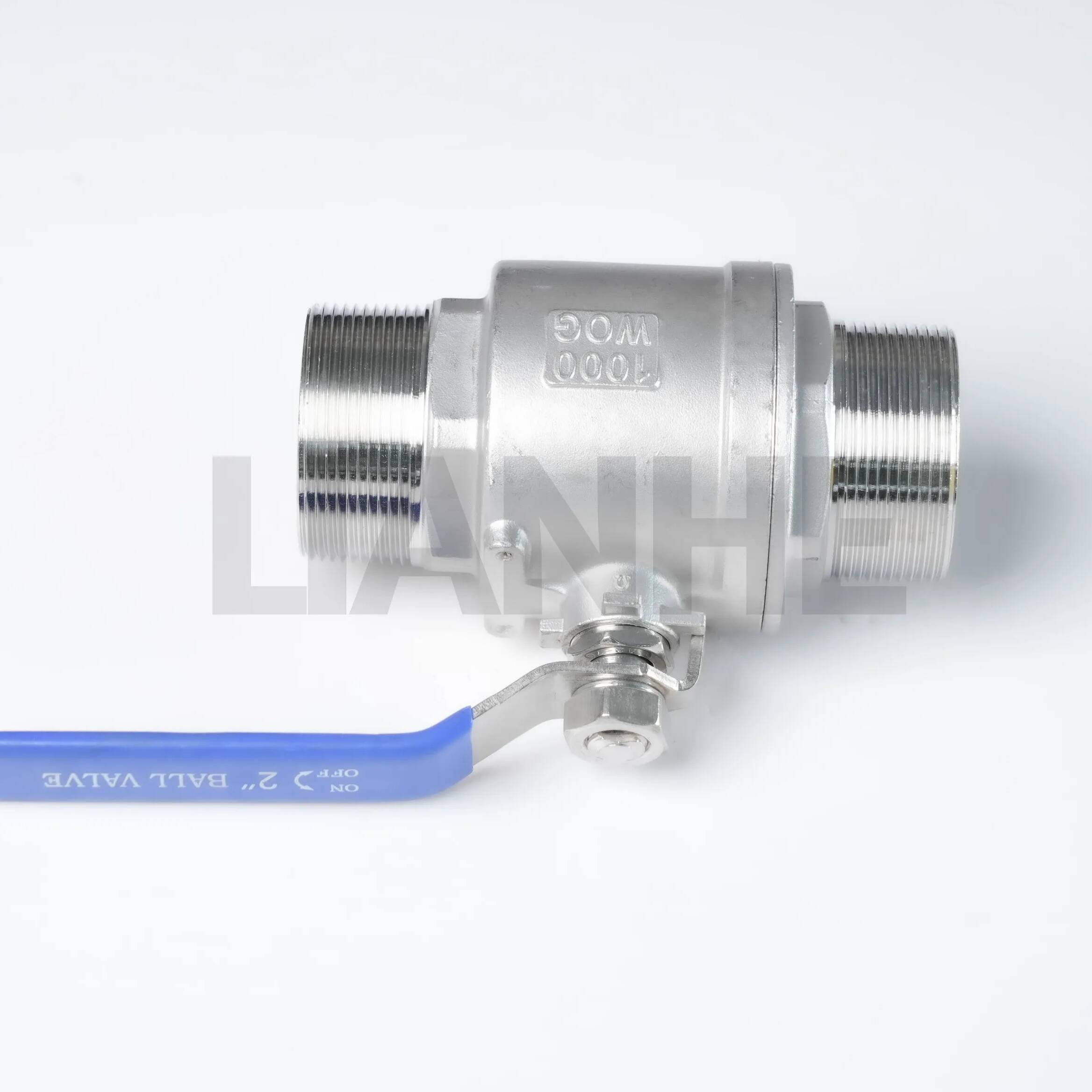

صمام كروي ذكري مكون من قطعتين من الفولاذ المقاوم للصدأ عالي الضغط للأنظمة الصناعية

ملخص

إن الصمام الكروي ذو الضغط العالي المكون من قطعتين من الفولاذ المقاوم للصدأ هو حل متين للتحكم في التدفق مصمم للأنظمة الملولبة عالية الضغط، مما يوفر إغلاقًا موثوقًا وعمر خدمة طويل في التطبيقات الصناعية. تم تصنيع هذا الصمام من الفولاذ المقاوم للصدأ 304 أو 316، ويتميز بخيوط NPT ذكر (ANSI B1.20.1) وتصميم كامل التجويف، يجمع بين سهولة التركيب والأداء القوي في ظل الظروف القاسية.

سمات

مقاومة الضغط العالي:

مُصنف بـ 2000 رطل لكل بوصة مربعة (304 فولاذ مقاوم للصدأ) و3000 رطل لكل بوصة مربعة (316 فولاذ مقاوم للصدأ) عند 20 درجة مئوية، مع ضغط انفجاري يبلغ 4x ضغط عمل لهوامش السلامة.

يعمل الجذع والكرة الصلبة (البناء من قطعة واحدة) على تقليل نقاط الفشل، وهو مناسب للتدفق النابض في خطوط تفريغ المضخة والأنظمة الهيدروليكية.

اتصالات مترابطة الدقة:

توفر خيوط NPT الذكور (المدببة) أختام ذاتية التضييق بدون حشوات إضافية، متوافقة مع جدول 80 أنبوبًا وتركيبات شديدة التحمل.

خيوط مطلية بمركب مضاد للاحتجاز أثناء التجميع، مما يقلل من مخاطر التهيج في التركيبات ذات عزم الدوران العالي (عزم الدوران الموصى به: 60 نيوتن متر للصمامات مقاس 1 بوصة).

تكنولوجيا الختم المحسنة:

يمنع مقعد PTFE المزود بحلقة احتياطية البثق تحت ضغط عالٍ، مما يحقق عدم التسرب (محكم الفقاعات) كما تم اختباره وفقًا لمعايير API 598.

يضمن الجهاز المضاد للكهرباء الساكنة (المحمل بنابض) الاستمرارية الكهربائية بين الكرة والساق، وهو ضروري لتطبيقات الغاز القابل للاشتعال لمنع حدوث شرارة.

براعة التشغيلية:

نطاق درجة الحرارة: -20 درجة مئوية إلى 180 درجة مئوية (مقعد PTFE)؛ -40 درجة مئوية إلى 260 درجة مئوية (مقعد RPTFE)، قابل للتكيف مع التخزين البارد وخطوط المعالجة الساخنة.

متوفر بأحجام 1/4 بوصة إلى 3 بوصة NPS، مع ذراع اختياري قابل للقفل لمنع التشغيل غير المصرح به في الأنظمة ذات الأهمية الحيوية للسلامة.

طلب

مثالية للاستخدام الصناعي والتجاري عالي الضغط:

الأنظمة الهيدروليكية: صمامات التحكم في الآلات الثقيلة والمكابس وآلات القولبة بالحقن، مما يضمن الإغلاق الموثوق أثناء ارتفاع الضغط.

خطوط الهواء المضغوط: التحكم في التشغيل/الإيقاف في أنظمة الهواء المضغوط بالمصنع، مع مقاومة الفولاذ المقاوم للصدأ 304 للتآكل الناتج عن الرطوبة في ضواغط الهواء.

مصانع البتروكيماويات: صمامات أخذ عينات للمركبات العضوية المتطايرة (VOCs)، مصنوعة من الفولاذ المقاوم للصدأ 316 الذي يتوافق مع معايير OSHA للتعامل مع المواد الخطرة.

معدات التعدين: خطوط المياه والملاط في العمليات تحت الأرض، تتحمل الجزيئات الكاشطة والضغوط الدورية العالية.

التعليمات

س: هل يمكن تركيب الصمام في خط أنابيب عمودي?

ج:نعم، ولكن تأكد من إمكانية الوصول إلى الرافعة للتشغيل؛ يوصى بالتركيب الأفقي لارتداء المقعد بشكل مثالي.

س: ما هو الفرق بين إصدارات الفولاذ المقاوم للصدأ 304 و 316?

ج:يحتوي 316 على الموليبدينوم لمقاومة فائقة للكلوريد، مما يجعله مناسبًا لمياه البحر والتطبيقات الكيميائية، بينما يعتبر 304 مثاليًا للاستخدام العام.

س: كيفية التخلص من الصمامات القديمة بشكل آمن?

ج:إعادة التدوير من خلال جهات إعادة تدوير المعادن المعتمدة؛ الفولاذ المقاوم للصدأ 304/316 قابل لإعادة التدوير بنسبة 100% دون فقدان خصائصه.

س: هل صمام تخفيف الضغط مطلوب عند المنبع؟?

ج:نعم، في الأنظمة المعرضة لارتفاع الضغط (على سبيل المثال، بدء تشغيل المضخات) لحماية الصمام وخطوط الأنابيب من أضرار الضغط الزائد.
