مقاس: 1/4 "إلى 4" (DN8-DN100)
ميناء: تتحمل كامل؛
نهاية الاتصال: أنثى / ذكر الخيوط BSPT BSP NPT، DIN259 / 2999، ISO 228
عملية:هيئة الصب الاستثمارية - معالجة مخرطة CNC.
ضغط العمل: 1000PSI لـ WOG.
ضغط الاختبار الهيدروستاتيكي:1500 رطل لكل بوصة مربعة
تعبئة جذعية قابلة للتعديل
أختام ومقاعد تفلون نقية
نطاق درجة الحرارة: -60 إلى 450 درجة

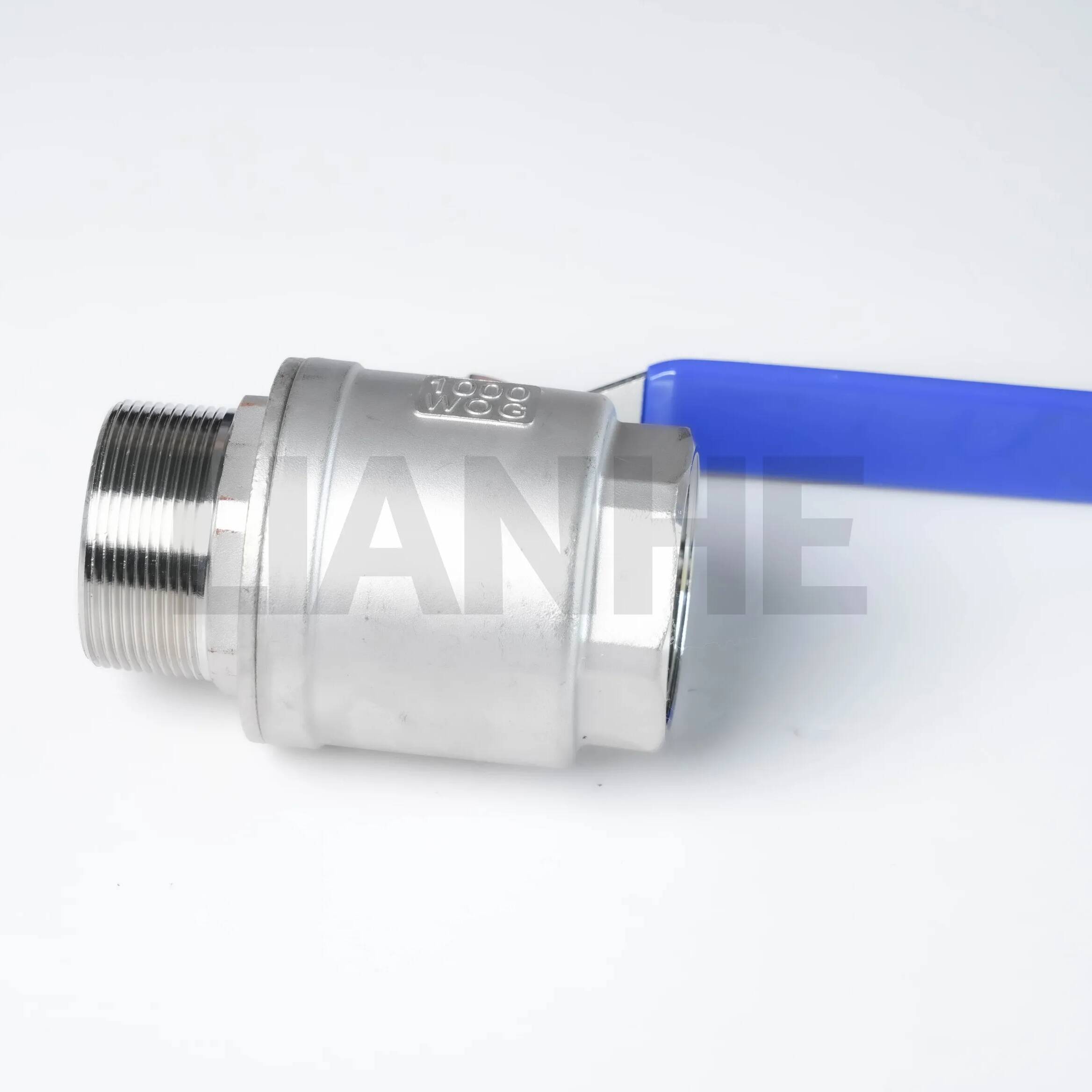

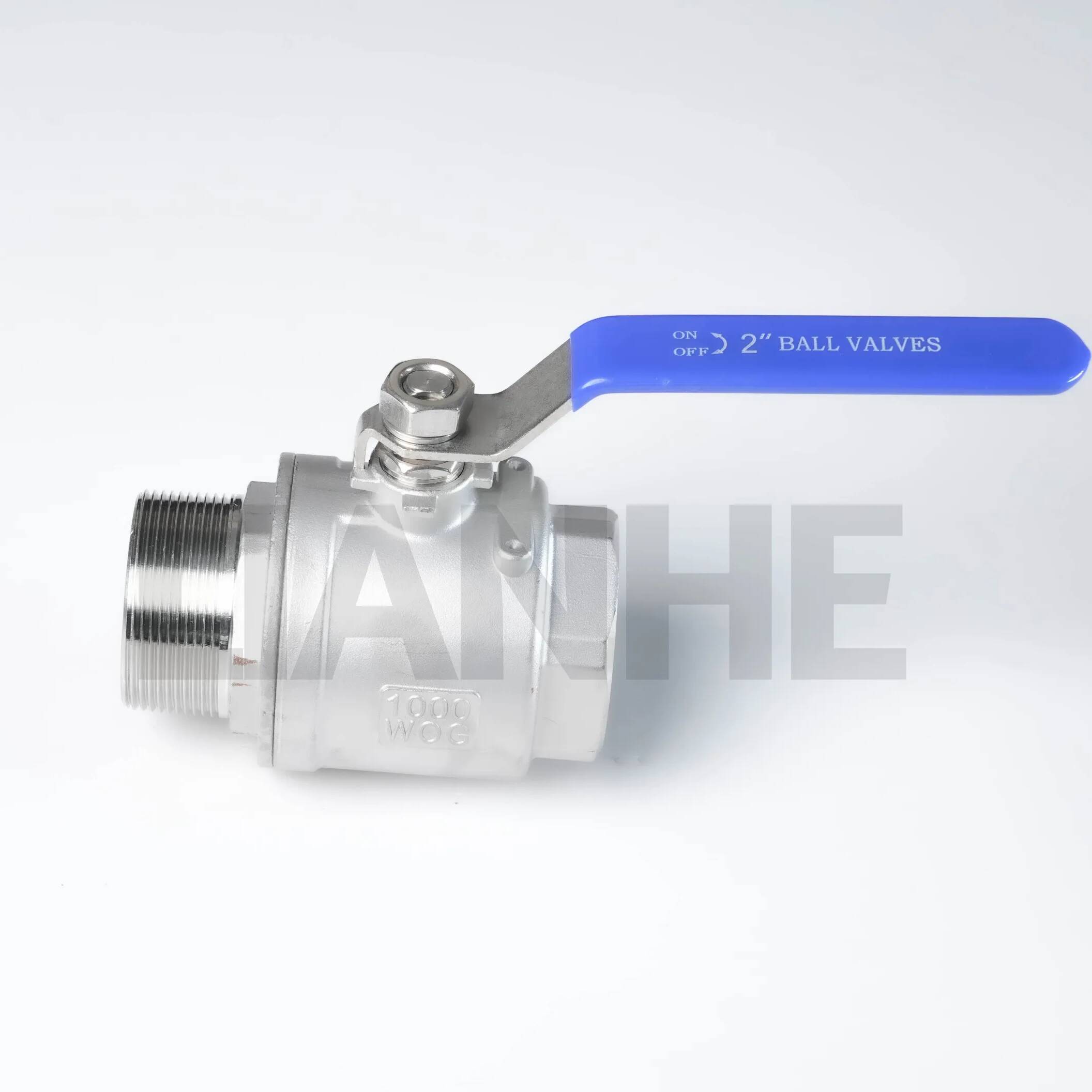

إن الصمام الكروي الملولب F/M المكون من قطعتين من الفولاذ المقاوم للصدأ عالي التحمل هو حل قوي للتحكم في التدفق مصمم للتطبيقات الصناعية ذات الضغط العالي والتآكل العالي. يتميز هذا الصمام، المصنوع من الفولاذ المقاوم للصدأ 316، بخيوط NPT للإناث والذكور (ANSI B1.20.1) وتصميم كامل التجويف، مما يضمن أداءً موثوقًا به في البيئات القاسية حيث تعد المتانة ومقاومة التسرب أمرًا بالغ الأهمية.
البناء من الدرجة الصناعية:
هيكل من الفولاذ المقاوم للصدأ 316 (ASTM A316) يحتوي على 3.5% من الموليبدينوم، مما يوفر مقاومة أفضل بنسبة 50% لتنقر الكلوريد مقارنة بالفولاذ المقاوم للصدأ 304.
تصميم من قطعتين مع جذع مقوى (HRC 35-40) ومثبت مقعد معزز، يتحمل ضغط العمل 1500 رطل لكل بوصة مربعة و10000 دورة حياة.
كفاءة التدفق الكامل:
مسار التدفق غير المقيد (التجويف يساوي قطر الأنبوب) يقلل من انخفاض الضغط بنسبة 25% مقارنة بالصمامات ذات المنفذ المنخفض، وهو مثالي للأنظمة عالية التدفق (على سبيل المثال، 50 جالونًا في الدقيقة للصمامات مقاس 2 بوصة).
يوفر مقعد PTFE المزود بحلقة مضادة للقذف إغلاقًا محكمًا للفقاعات (API 598) وتشغيل عزم دوران منخفض (≥15 نيوتن متر للصمامات مقاس 2 بوصة) حتى بعد 5 سنوات من الخدمة.
قوة الاتصال الخيوط:
أنثى NPT (مدخل) وخيوط NPT ذكر (مخرج) لتوصيل الأنابيب بشكل آمن، متوافقة مع أنابيب الفولاذ والنحاس والبلاستيك، مع أخاديد مانعة للتسرب اختيارية لتعزيز مقاومة التسرب.
توفر العجلة اليدوية شديدة التحمل (الألومنيوم أو الفولاذ المقاوم للصدأ) قوة عزم دوران أكبر بنسبة 30% من الرافعات القياسية، وهي مناسبة للتشغيل اليدوي في المواقع التي يصعب الوصول إليها.
مقاومة البيئة القصوى:
نطاق درجة الحرارة: -40 درجة مئوية إلى 260 درجة مئوية (مقعد RPTFE)، مناسب للسوائل المبردة والزيت الساخن والمذيبات الكيميائية.
متوافق مع NACE MR0175 لخدمة الغاز الحامض، مما يجعله مثاليًا لتطبيقات النفط والغاز بتركيزات H2S أقل من 3000 جزء في المليون.
مثالية للبيئات الصناعية الصعبة:
استكشاف النفط والغاز: التحكم في التشغيل/الإيقاف في خطوط أخذ عينات رؤوس الآبار وأنظمة الحقن الكيميائي، مع مقاومة الفولاذ المقاوم للصدأ 316 لتآكل كبريتيد الهيدروجين.
المعالجة الكيميائية: التعامل مع الوسائط العدوانية مثل حمض الكبريتيك وهيدروكسيد الصوديوم والمذيبات العضوية في المفاعلات وأعمدة التقطير.
الهندسة البحرية: أنظمة صابورة المياه المالحة وأنابيب المنصات البحرية، التي تتحمل التعرض المستمر لمياه البحر والأجواء البحرية.
توليد الطاقة: خطوط مياه التغذية عالية الضغط ومصائد البخار في محطات الدورة المركبة، التي تتحمل التدوير الحراري السريع وتآكل الجسيمات.
س: هل يمكن أتمتة الصمام باستخدام مشغل؟?
ج:نعم، تسمح منصة التثبيت ISO 5211 (اختيارية) بالتوصيل المباشر للمشغلات الكهربائية/الهوائية للتحكم عن بعد.
س: ما هو مانع التسرب الموصى به للتطبيقات الكيميائية?
ج:استخدم مادة مانعة للتسرب قائمة على PTFE مقاومة للوسائط الخاصة بك؛ راجع ورقة البيانات الفنية الخاصة بنا لمعرفة مخططات التوافق الكيميائي.
س: كيفية فحص تآكل المقعد في التطبيقات الحرجة?
ج:قم بإجراء اختبار فقاعات سنوي (ضغط هواء 5 رطل لكل بوصة مربعة) وتحقق من عدم وجود تسربات؛ استبدل المقاعد إذا تجاوز التسرب معايير API 598.
س: هل الصمام مناسب للوسائط الكاشطة؟?
ج:نعم، ولكن قم بتركيب مصفاة عند المنبع لتصفية الجزيئات التي يزيد حجمها عن 50 ميكرومتر، وفكر في استخدام مقعد من المعدن إلى المعدن لإطالة عمر المنتج.
إن الصمام الكروي الملولب F/M المكون من قطعتين من الفولاذ المقاوم للصدأ عالي التحمل هو حل قوي للتحكم في التدفق مصمم للتطبيقات الصناعية ذات الضغط العالي والتآكل العالي. يتميز هذا الصمام، المصنوع من الفولاذ المقاوم للصدأ 316، بخيوط NPT للإناث والذكور (ANSI B1.20.1) وتصميم كامل التجويف، مما يضمن أداءً موثوقًا به في البيئات القاسية حيث تعد المتانة ومقاومة التسرب أمرًا بالغ الأهمية.
البناء من الدرجة الصناعية:
هيكل من الفولاذ المقاوم للصدأ 316 (ASTM A316) يحتوي على 3.5% من الموليبدينوم، مما يوفر مقاومة أفضل بنسبة 50% لتنقر الكلوريد مقارنة بالفولاذ المقاوم للصدأ 304.
تصميم من قطعتين مع جذع مقوى (HRC 35-40) ومثبت مقعد معزز، يتحمل ضغط العمل 1500 رطل لكل بوصة مربعة و10000 دورة حياة.
كفاءة التدفق الكامل:
مسار التدفق غير المقيد (التجويف يساوي قطر الأنبوب) يقلل من انخفاض الضغط بنسبة 25% مقارنة بالصمامات ذات المنفذ المنخفض، وهو مثالي للأنظمة عالية التدفق (على سبيل المثال، 50 جالونًا في الدقيقة للصمامات مقاس 2 بوصة).
يوفر مقعد PTFE المزود بحلقة مضادة للقذف إغلاقًا محكمًا للفقاعات (API 598) وتشغيل عزم دوران منخفض (≥15 نيوتن متر للصمامات مقاس 2 بوصة) حتى بعد 5 سنوات من الخدمة.
قوة الاتصال الخيوط:
أنثى NPT (مدخل) وخيوط NPT ذكر (مخرج) لتوصيل الأنابيب بشكل آمن، متوافقة مع أنابيب الفولاذ والنحاس والبلاستيك، مع أخاديد مانعة للتسرب اختيارية لتعزيز مقاومة التسرب.
توفر العجلة اليدوية شديدة التحمل (الألومنيوم أو الفولاذ المقاوم للصدأ) قوة عزم دوران أكبر بنسبة 30% من الرافعات القياسية، وهي مناسبة للتشغيل اليدوي في المواقع التي يصعب الوصول إليها.
مقاومة البيئة القصوى:
نطاق درجة الحرارة: -40 درجة مئوية إلى 260 درجة مئوية (مقعد RPTFE)، مناسب للسوائل المبردة والزيت الساخن والمذيبات الكيميائية.
متوافق مع NACE MR0175 لخدمة الغاز الحامض، مما يجعله مثاليًا لتطبيقات النفط والغاز بتركيزات H2S أقل من 3000 جزء في المليون.
مثالية للبيئات الصناعية الصعبة:
استكشاف النفط والغاز: التحكم في التشغيل/الإيقاف في خطوط أخذ عينات رؤوس الآبار وأنظمة الحقن الكيميائي، مع مقاومة الفولاذ المقاوم للصدأ 316 لتآكل كبريتيد الهيدروجين.
المعالجة الكيميائية: التعامل مع الوسائط العدوانية مثل حمض الكبريتيك وهيدروكسيد الصوديوم والمذيبات العضوية في المفاعلات وأعمدة التقطير.
الهندسة البحرية: أنظمة صابورة المياه المالحة وأنابيب المنصات البحرية، التي تتحمل التعرض المستمر لمياه البحر والأجواء البحرية.
توليد الطاقة: خطوط مياه التغذية عالية الضغط ومصائد البخار في محطات الدورة المركبة، التي تتحمل التدوير الحراري السريع وتآكل الجسيمات.
س: هل يمكن أتمتة الصمام باستخدام مشغل؟?
ج:نعم، تسمح منصة التثبيت ISO 5211 (اختيارية) بالتوصيل المباشر للمشغلات الكهربائية/الهوائية للتحكم عن بعد.
س: ما هو مانع التسرب الموصى به للتطبيقات الكيميائية?
ج:استخدم مادة مانعة للتسرب قائمة على PTFE مقاومة للوسائط الخاصة بك؛ راجع ورقة البيانات الفنية الخاصة بنا لمعرفة مخططات التوافق الكيميائي.
س: كيفية فحص تآكل المقعد في التطبيقات الحرجة?
ج:قم بإجراء اختبار فقاعات سنوي (ضغط هواء 5 رطل لكل بوصة مربعة) وتحقق من عدم وجود تسربات؛ استبدل المقاعد إذا تجاوز التسرب معايير API 598.
س: هل الصمام مناسب للوسائط الكاشطة؟?
ج:نعم، ولكن قم بتركيب مصفاة عند المنبع لتصفية الجزيئات التي يزيد حجمها عن 50 ميكرومتر، وفكر في استخدام مقعد من المعدن إلى المعدن لإطالة عمر المنتج.
