مقاس: 1/4 بوصة إلى 4 بوصة (DN8-DN100) تجويف كامل
نهاية الاتصال: BSPT BSP NPT أنثى ملولبة، DIN259/2999، ISO 228
الميزات التقنية:
ضغط العمل: 1/4 بوصة ~ 2 بوصة 1000 رطل لكل بوصة مربعة، 2 1/2 بوصة ~ 4 بوصة 800 رطل لكل بوصة مربعة
ضغط الاختبار الهيدروستاتيكي:1/4 بوصة ~ 2 بوصة 1500 رطل لكل بوصة مربعة، 2 1/2 بوصة ~ 4 بوصة 1200 رطل لكل بوصة مربعة
عملية:هيئة الصب الاستثمارية - معالجة مخرطة CNC.
جذع مقاوم للنفخ
عملية: يدوي (يتوفر مقبض ذراع القفل)
تعبئة جذعية قابلة للتعديل
نطاق درجة الحرارة: -60 إلى 450 درجة

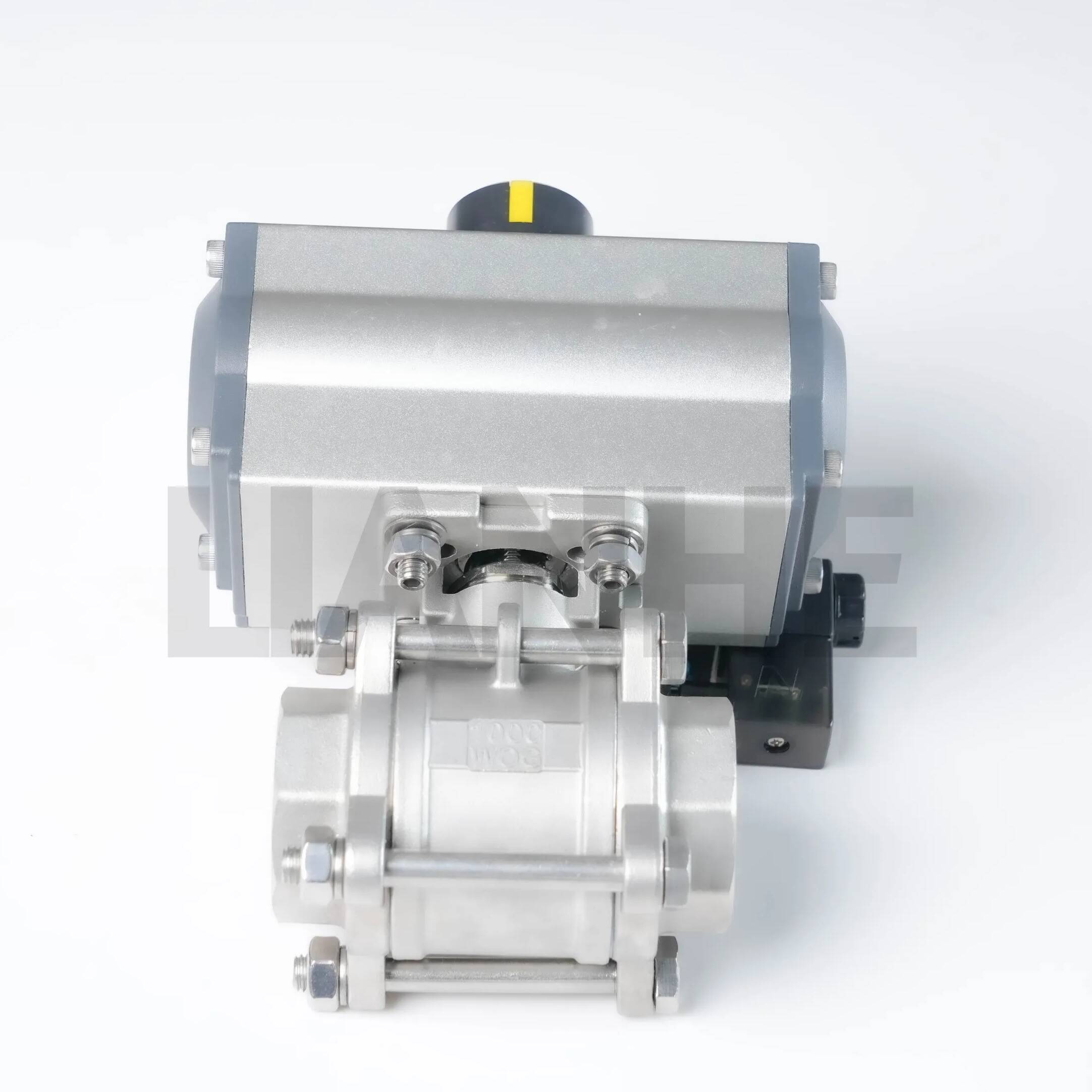

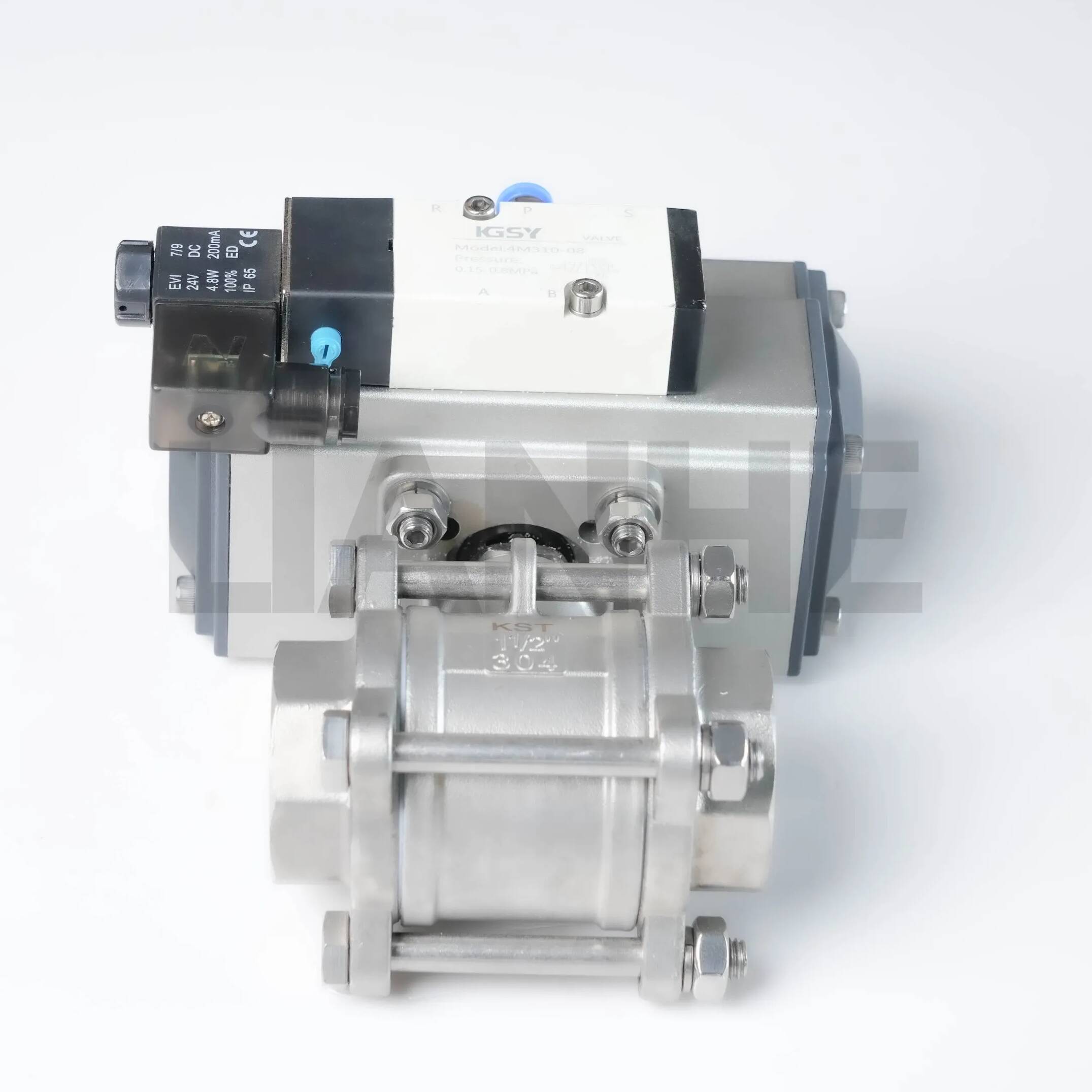

إن الصمام الكروي الملولب المكون من 3 قطع الذي يعمل بالهواء المضغوط هو حل عالي الموثوقية للتحكم في التدفق مصمم للتشغيل السريع والفعال في أنظمة الأتمتة الصناعية. يتميز هذا الصمام، المصنوع من الفولاذ المقاوم للصدأ 316، بخيوط NPT (ANSI B1.20.1) ومحرك هوائي، مما يوفر حركة ربع دورة سريعة بمقدار 90 درجة للتحكم في التشغيل/الإيقاف في البيئات القاسية المسببة للتآكل.
مزايا التشغيل الهوائي:
مشغل هوائي مزدوج المفعول أو زنبركي إرجاع (ضغط هواء من 5 إلى 8 بار)، يوفر تشغيلًا آمنًا من الفشل (إغلاق/فتح زنبركي إرجاع عند فقدان الهواء) وأوقات دورات ≥3 ثوانٍ للصمامات مقاس 2 بوصة.
تضمن منصة التثبيت ISO 5211 التوافق مع العلامات التجارية العالمية للمشغلات (مثل Festo وSMC)، مع أدوات تحديد الموضع الاختيارية للتحكم في التدفق النسبي.
تصميم مقاوم للتآكل:
هيكل من الفولاذ المقاوم للصدأ 316 (ASTM A316) يحتوي على 3.5% من الموليبدينوم، ومقاوم لحفر الكلوريد في البيئات البحرية والكيميائية، مع سطح خامل يطيل عمر الخدمة بنسبة 30%.
يوفر مقعد PTFE مع حلقة مضادة للبثق إغلاقًا محكمًا للفقاعات (API 598) في درجات حرارة تتراوح من -40 درجة مئوية إلى 260 درجة مئوية (مقعد RPTFE).
اتصالات مترابطة الدقة:
خيوط NPT ذكر/أنثى لتوصيل الأنابيب بشكل آمن، متوافقة مع جدول 80 أنبوبًا وتركيبات عالية التحمل، عزم دوران يصل إلى 80 نيوتن متر للصمامات مقاس 2 بوصة لتحمل قوى المحرك.
سمك الجسم المقوى عند الوصلات اللولبية (معيار 1.3x) يمنع التشوه في ظل التشغيل الهوائي عالي الدورة.
السلامة والامتثال:
يضمن الجهاز المضاد للكهرباء الساكنة (المحمل بنابض) الاستمرارية الكهربائية لتطبيقات الغاز، مما يقلل من مخاطر التفريغ الساكن في البيئات القابلة للاشتعال.
متوافق مع NACE MR0175 لخدمة الغاز الحامض وATEX/IECEx للاستخدام في الأجواء المتفجرة (المنطقة 1/21)، مع مجموعات مانعة اللهب الاختيارية.
مثالية للأتمتة الصناعية عالية السرعة وعالية الموثوقية:
النفط والغاز المنبع: الإغلاق السريع في أنظمة التحكم في رؤوس الآبار وخطوط حقن المواد الكيميائية، مع الفولاذ المقاوم للصدأ 316 المقاوم للتآكل H2S في حقول الغاز الحامض.
الأطعمة والمشروبات: التحكم الصحي في التدفق في خطوط البسترة وأنظمة التنظيف المكاني (CIP)، بما يتوافق مع المعايير الصحية 3-A للاتصال المباشر بالأغذية.
توليد الطاقة: التحكم الهوائي في مصائد البخار وخطوط المكثفات في محطات الدورة المركبة، مع التشغيل السريع مما يقلل من ارتفاع الضغط في أنظمة التوربينات.
الدعم الأرضي الفضائي: التحكم في الوقود والسوائل الهيدروليكية في مرافق صيانة الطائرات، مع التشغيل الهوائي لضمان الأداء الآمن في البيئات المرتفعة.
س: ما هو ضغط الهواء المطلوب للمشغل؟?
ج:التشغيل القياسي عند ضغط 6 بار؛ الحد الأدنى 5 بار، الحد الأقصى 10 بار. استخدم منظم الضغط للحفاظ على أداء ثابت.
س: هل يمكن استخدام الصمام في أنظمة التفريغ؟?
ج:نعم، يوفر مقعد PTFE إحكامًا موثوقًا به لفراغ يصل إلى 29 بوصة زئبق، على الرغم من أنه يوصى بالمقاعد المصنوعة من المعدن إلى المعدن في ظروف الفراغ القصوى.
س: كيفية منع تآكل المشغل في البيئات الساحلية?
ج:اختر مشغلًا بهيكل من الألومنيوم المطلي بالإيبوكسي أو مكونات من الفولاذ المقاوم للصدأ، ثم قم بتركيب مرشح هواء متحد لإزالة جزيئات الرطوبة والملح.
س: ما هو حجم مرشح الهواء الموصى به للمشغل؟?
ج:استخدم مرشحًا بقياس 5 ميكرومتر لحماية المشغل من التلوث بالجسيمات، مما يضمن التشغيل السلس وعمر الخدمة الطويل.
