قابس مربع من الفولاذ المقاوم للصدأ وقابس سداسي

وصف المنتج

تم تصميم القابس المربع المصنوع من الفولاذ المقاوم للصدأ LIANHE والقابس السداسي لإغلاق وإغلاق فتحات خطوط الأنابيب الملولبة الأنثوية المتوافقة. متوفر بتكوينات الرأس المربع والرأس السداسي، المنتج يدعم التركيب المريح، والشد، والإزالة، والفحص، وصيانة خطوط الأنابيب.

مصنوعة من الفولاذ المقاوم للصدأ المصبوب، توفر القابس الملولب قوة ميكانيكية جيدة، ومقاومة للتآكل، ومتانة طويلة الأمد. تتوفر التوصيلات الملولبة الذكورية وفقًا لمواصفات NPT وBSPT وBSP وDIN 2999 وISO 228.

تتوفر العديد من درجات وأحجام ومعايير الخيوط والمعالجات السطحية وخيارات وضع العلامات المخصصة لتلبية متطلبات الأنابيب الصناعية والتجارية والسكنية ومعالجة المياه والصيدلانية.

المواصفات الفنية

أنواع المنتجات:

• قابس برأس مربع من الفولاذ المقاوم للصدأ

• قابس سداسي الرأس من الفولاذ المقاوم للصدأ

نطاق الحجم:1/8 بوصة – 4 بوصة (DN6–DN100)

تصنيف الضغط:فئة 150

المعايير المطبقة:ISO 4144، MSS SP-43، وGB/T 26120

نوع الاتصال:اتصال الخيوط الذكور

معايير الموضوع المتاحة:معاهدة عدم الانتشار، BSPT، BSP، DIN 2999، وISO 228

عملية التصنيع:صب الفولاذ المقاوم للصدأ وتصنيع الخيوط

المواد المتاحة:

• SS201

• SS304 وCF8

• SS316 وCF8M

• SS316L

• درجات أخرى من الفولاذ المقاوم للصدأ عند الطلب

المعالجة السطحية:تخليل

وضع علامات على المنتج:الحجم + درجة المادة + الفئة 150. يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة ومعلومات الدفعة والعلامات المخصصة الأخرى وفقًا لمتطلبات محددة.

التغليف القياسي:التعبئة والتغليف البلاستيكية، كرتونة التصدير، الحالات الخشبية، أو المنصات

الشهادات:وثائق GB/T 19001-2016 وISO 9001:2015 وCE للمنتجات المعمول بها

ماركة:ليانخه

مكان المنشأ:ونزهو، تشجيانغ، الصين

يجب تأكيد الأبعاد النهائية، ودرجة المادة، ومعدل الضغط، ومعيار الخيط وفقًا للتطبيق المقصود والتزاوج مع الوصلة الملولبة الأنثوية.

أنواع المنتجات

المكونات ذات الرأس المربع

يوفر تصميم الرأس المربع سطح قيادة خارجي للتركيب والإزالة باستخدام مفتاح ربط أو أداة متوافقة. إنها مناسبة للتطبيقات التي تتطلب إغلاقًا ملولبًا مدمجًا وعمليًا.

سداسي الرأس

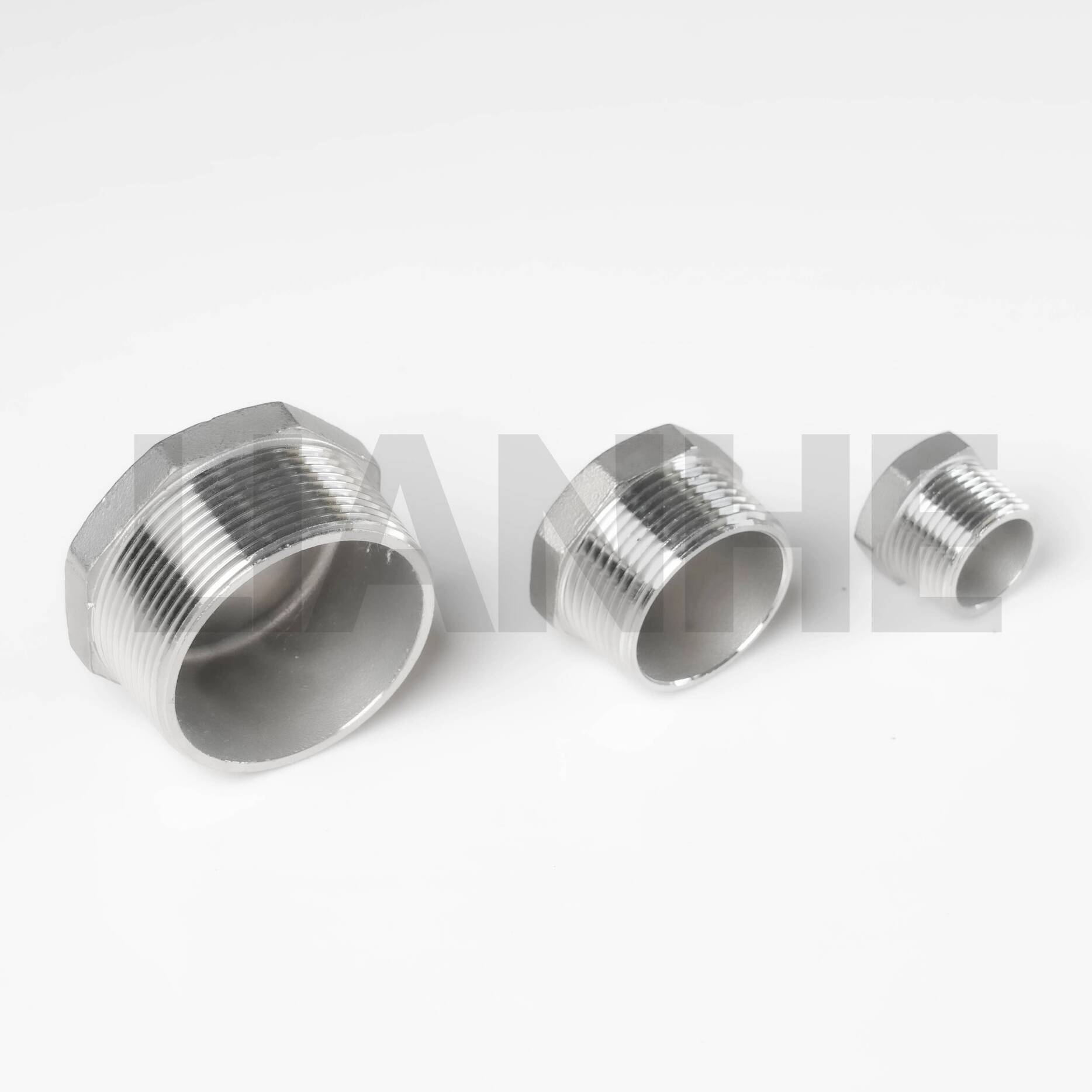

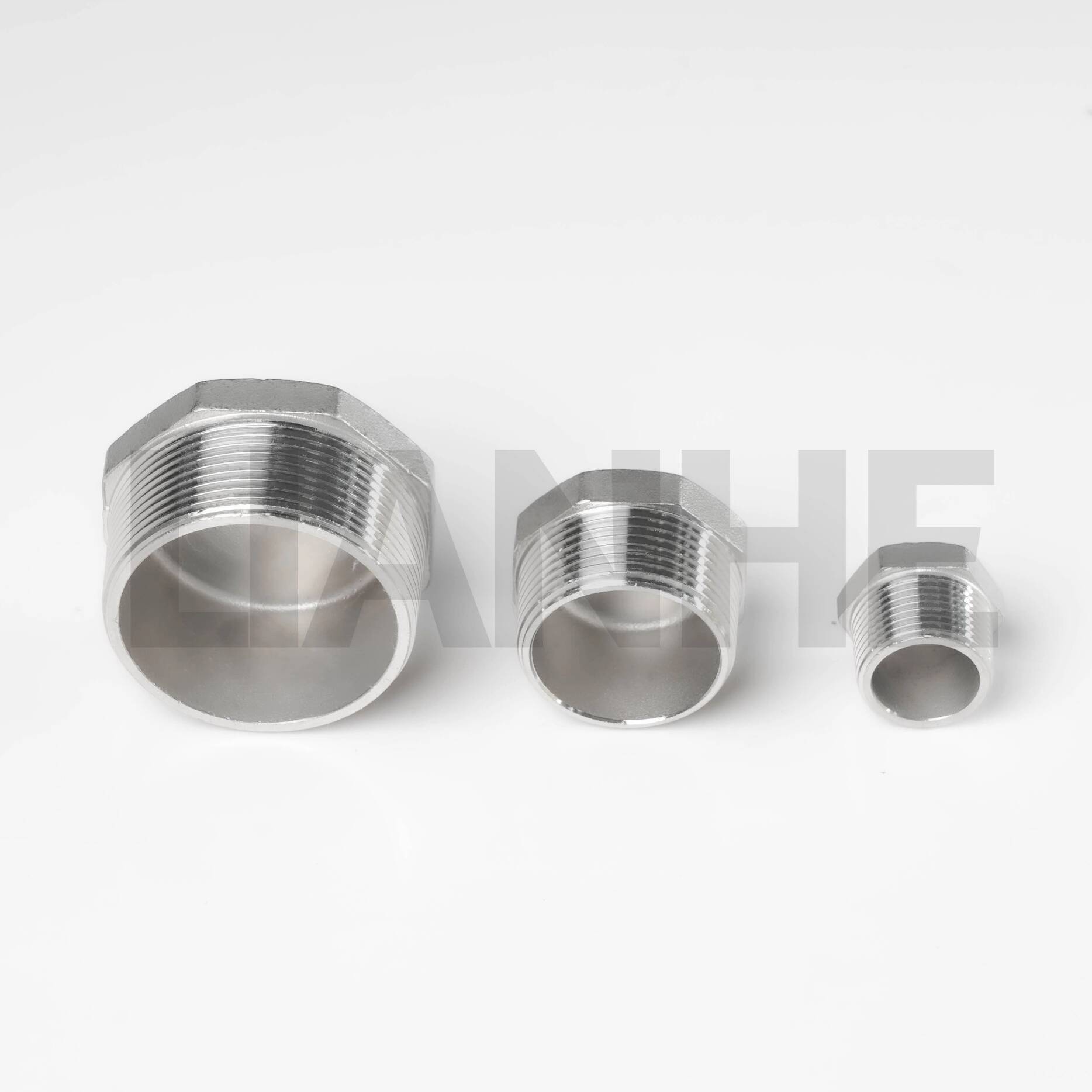

يسمح تصميم الرأس السداسي بتشديد القابس أو إزالته باستخدام مفتاح ربط أو مقبس قياسي متوافق. إنه يوفر استخدامًا مريحًا للأداة أثناء تجميع خطوط الأنابيب وفحصها وصيانتها.

يجب على العملاء اختيار نوع الرأس المناسب وفقًا لمساحة التثبيت المتاحة، والوصول إلى الأداة، ومتطلبات التثبيت، وظروف الصيانة.

الوسائط القابلة للتطبيق

يمكن استخدام المقابس الملولبة المصنوعة من الفولاذ المقاوم للصدأ مع الوسائط السائلة والغازية المتوافقة، بما في ذلك:

• ماء

• النفط والوسائط السائلة المتوافقة

• الغاز والوسائط الغازية المتوافقة

• الأحماض المخففة والوسائط الكيميائية المتوافقة

يجب تقييم توافق المواد والخيط وفقًا للوسيط المنقول والتركيز الكيميائي ودرجة حرارة التشغيل وضغط النظام وعمر الخدمة المطلوب.

توفر SS304 وSS316 وSS316L مستويات مختلفة من مقاومة التآكل. يجب اختيار المادة المناسبة وفقًا لبيئة الخدمة الفعلية.

تطبيقات المنتج

يمكن استخدام المنتجات لإغلاق المنافذ الملولبة غير المستخدمة، وفروع خطوط الأنابيب، وفتحات الصمامات، ومنافذ المعدات، ووصلات الفحص، وغيرها من الواجهات الملولبة الأنثوية المتوافقة.

تشمل مجالات التطبيق النموذجية ما يلي:

• أنظمة الأنابيب الصناعية

• أنظمة إمدادات المياه ومعالجتها

• تركيبات المياه المنزلية

• خطوط أنابيب المباني التجارية

• النفط وأنظمة الوقود المتوافقة

• أنظمة الغاز باستخدام المواد المعتمدة وطرق الختم

• المعدات الصيدلانية وأنابيب المنشأة

• معدات المعالجة الكيميائية

• أنظمة حماية البيئة

• اتصالات الآلات والأجهزة

• التطبيقات العامة للتحكم في السوائل

بالنسبة للتطبيقات الصيدلانية أو غاز الوقود أو المواد الكيميائية أو غيرها من التطبيقات الخاضعة للتنظيم، يجب على العملاء تأكيد ما إذا كانت هناك حاجة إلى وثائق إضافية للمواد أو معالجة سطحية أو اختبار أو شهادة.

ميزات المنتج ومزاياه

1. تتوفر تكوينات ذات رأس مربع ورأس سداسي

2. هيكل متين من الفولاذ المقاوم للصدأ

3. قوة ميكانيكية جيدة واستقرار الأبعاد

4. مقاومة ممتازة للتآكل والأكسدة

5. تتوفر معايير موضوع متعددة

6. تركيب وإزالة مريحة

7. مناسبة لإغلاق خطوط الأنابيب وصيانة المعدات

8. تتوفر درجات متعددة من الفولاذ المقاوم للصدأ

9. المعالجة السطحية المخللة

10. علامات المنتج المخصصة مدعومة

11. إنتاج OEM وفقا لرسومات العملاء

12. تغليف الصادرات مناسب للنقل الدولي

يسمح الاتصال الملولب الذكري بتثبيت القابس في فتحة ملولبة أنثوية متوافقة. ينبغي اختيار مادة مانعة للتسرب مناسبة، أو شريط مانع للتسرب، أو مركب مانع للتسرب وفقًا لمعايير الخيط، والوسط المنقول، وضغط العمل، ودرجة حرارة التشغيل.

قد تحتوي خيوط NPT وBSPT وBSP وDIN 2999 وISO 228 على ملفات تعريف مختلفة وخصائص مستدقة وأبعاد درجة وطرق الختم. ولا ينبغي استخدامها بالتبادل ما لم يتم تأكيد التوافق تقنيًا.

التصنيع والمعالجة السطحية

يتم تصنيع جسم المنتج من خلال صب الفولاذ المقاوم للصدأ، يليه تصنيع الخيوط الذكورية والأبعاد الحرجة.

قد تشمل إجراءات التصنيع الرئيسية ما يلي:

1. تحضير المواد الخام

2. صب

3. تنظيف الصب

4. المعالجة الحرارية، عند الاقتضاء

5. تصنيع الأبعاد

6. معالجة الخيط

7. تخليل

8. فحص المنتج

9. وضع العلامات والتعبئة والتغليف

يساعد التخليل على إزالة تلوث السطح، والصبغة الحرارية، والحجم، والحديد الحر الذي يتم إدخاله أثناء الصب والتصنيع الآلي. يمكن مناقشة خيارات المعالجة السطحية الإضافية وفقًا لمتطلبات العملاء.

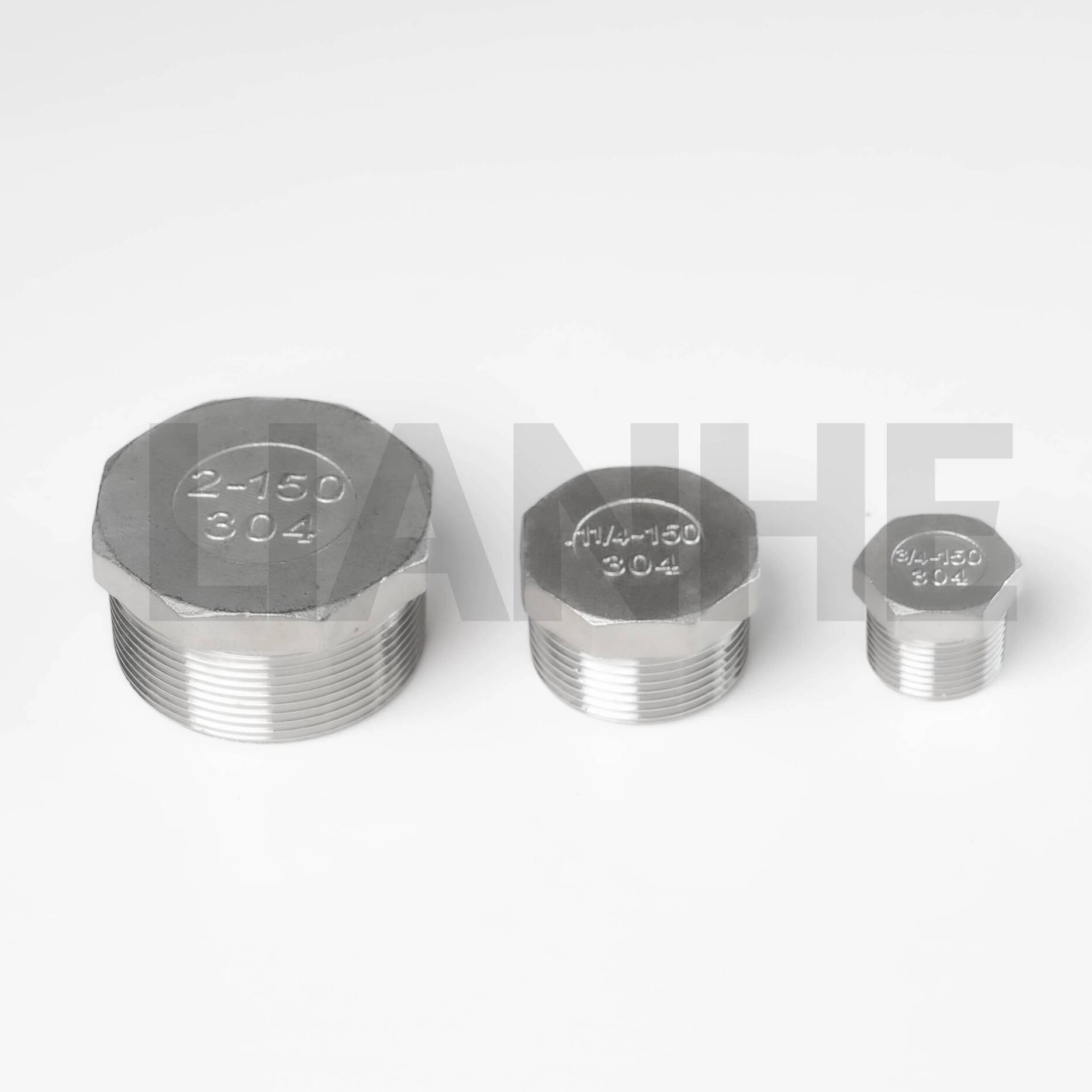

وضع علامات على المنتج

قد تشمل العلامات القياسية ما يلي:

• حجم المنتج

• درجة مادة الفولاذ المقاوم للصدأ

• تعيين الضغط فئة 150

• شعار ليانه

• معلومات الدفعة أو التتبع، عند الحاجة

يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة وأرقام المشروع والعلامات المخصصة الأخرى وفقًا لمتطلبات الطلب المؤكدة.

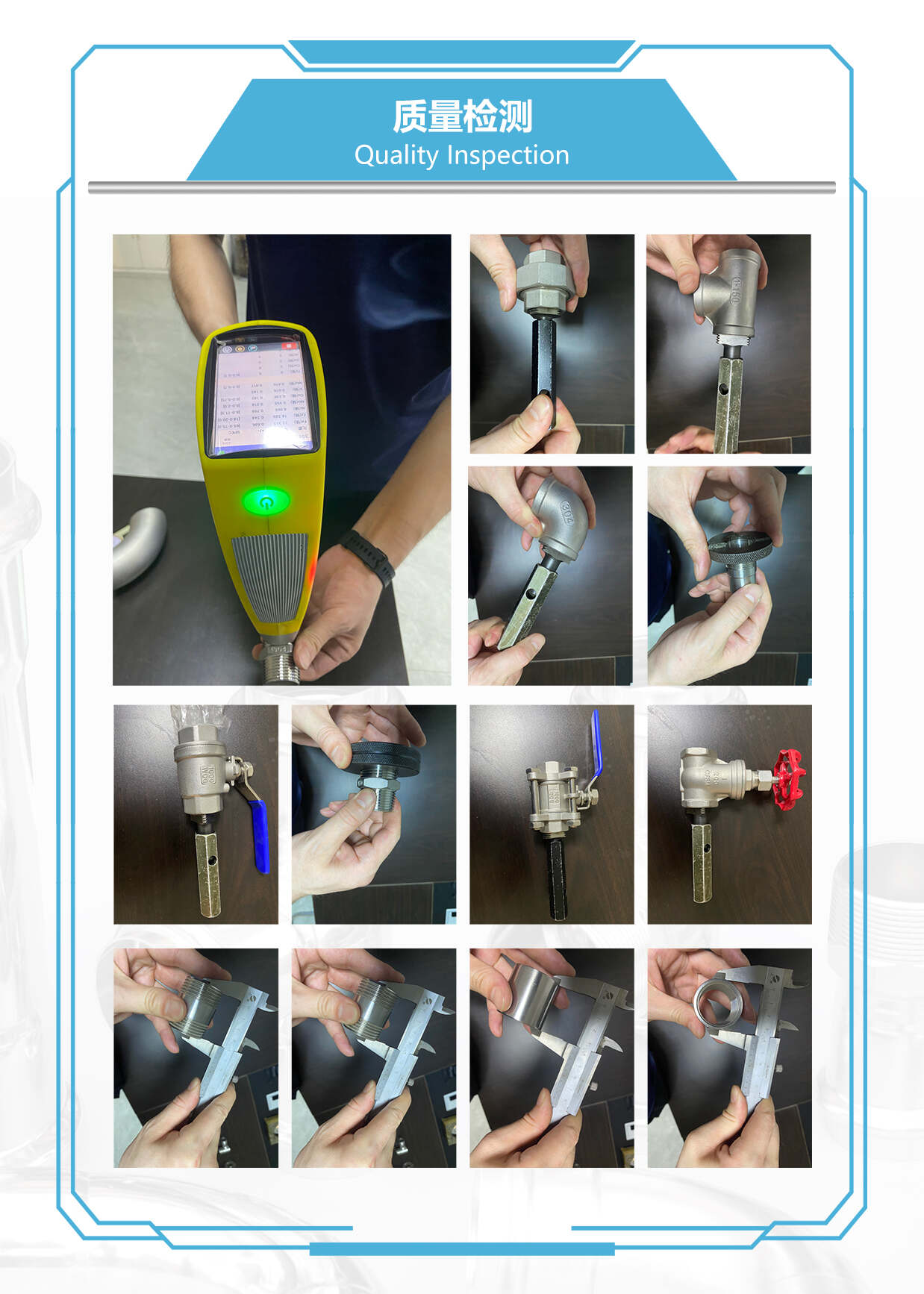

مراقبة جودة المنتج

تقوم LIANHE بتعيين موظفين لمراقبة الجودة لمراحل الإنتاج ذات الصلة. يتم تنفيذ إجراءات الفحص أثناء التصنيع والتصنيع ومعالجة الخيوط ومعالجة الأسطح ووضع العلامات والتعبئة.

تشمل الإجراءات الرئيسية لمراقبة الجودة ما يلي:

1. فحص درجة المواد الخام والوثائق

2. مظهر الصب وفحص الأبعاد

3. قياس البعد الحرج بعد التشغيل الآلي

4. ملف تعريف الخيط وحجمه وفحص المقياس

5. فحص حالة السطح بعد التخليل

6. وضع علامات على المنتج والتحقق من المواصفات

7. التفتيش النهائي وفقا للأمر المؤكد

8. فحص الكمية والتعبئة والتغليف والتسمية وعلامة الشحن

تتم الموافقة على تسليم المنتجات بعد استكمال إجراءات الفحص المعمول بها.

يمكن ترتيب اختبارات PMI الإضافية، أو تقارير الأبعاد، أو اختبار الضغط، أو تقارير فحص الخيوط، أو شهادات المواد، أو فحص طرف ثالث وفقًا لمتطلبات المشروع.

تصنيع المعدات الأصلية والإنتاج حسب الطلب

يتم قبول طلبات OEM. يمكن تصنيع المنتجات وفقًا لرسومات العميل والعينات والمواصفات الفنية ومتطلبات الخيوط ودرجات المواد وعلامات المنتج وتعليمات التعبئة والتغليف.

يجب على العملاء الذين يطلبون إنتاجًا مخصصًا تقديم ما يلي:

• رسم المنتج أو العينة

• نوع الرأس

• نوع الخيط وحجمه

• درجة مادة الفولاذ المقاوم للصدأ

• ضغط العمل ودرجة الحرارة

• المتوسطة المنقولة

• الكمية المطلوبة

• متطلبات التفتيش

• تعليمات وضع العلامات والتعبئة والتغليف

سيتم تأكيد جدوى الإنتاج ومتطلبات الأدوات والحد الأدنى لكمية الطلب والسعر وجدول التسليم بعد المراجعة الفنية.

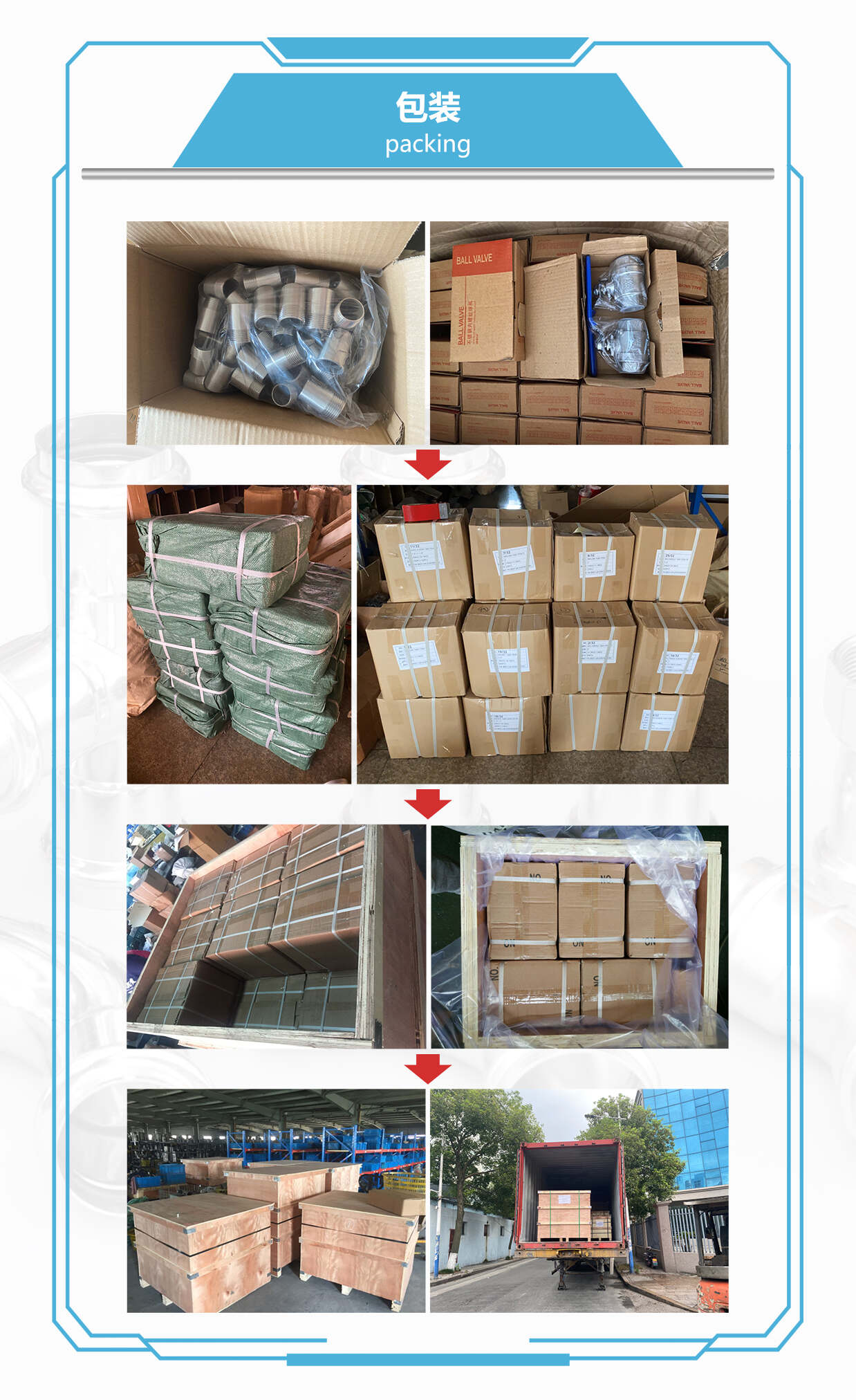

التعبئة والتغليف

كل منتج محمي بتغليف بلاستيكي لتقليل التعرض للغبار والرطوبة وتلوث السطح.

يتم بعد ذلك تعبئة المنتجات في كرتونة تصدير معززة وتجميعها في علب خشبية أو على منصات نقالة وفقًا لكمية الطلب وطريقة النقل.

يمكن توفير الكراتين المخصصة وشعارات العملاء والملصقات والرموز الشريطية وحماية البليت وترتيبات التغليف الأخرى وفقًا للمتطلبات المؤكدة.

شروط الدفع

مصطلح الدفع القياسي الخاص بنا هو إيداع T/T بنسبة 30% مقدمًا، مع دفع رصيد T/T المتبقي بنسبة 70% قبل الشحن. يمكن التفاوض على ترتيبات دفع محددة وفقًا لقيمة الطلب وشروط التعاون.

طرق الدفع المتاحة تشمل:

• تحويل بنكي T/T

• ويسترن يونيون

• باي بال

• طرق أخرى متفق عليها بين الطرفين

شروط الشحن

شروط التجارة المتاحة:إكسو، فوب، CFR، CIF، DDP، وDDU

يمكن تسليم المنتجات عن طريق:

• الشحن البحري

• الشحن الجوي

• النقل البري

• الخدمة الدولية السريعة

يمكن الوصول بسهولة إلى موانئ Wenzhou، Ningbo، وShanghai. يمكن أيضًا نقل المنتجات إلى الوجهة التي يحددها العميل وفقًا لترتيبات الشحن المؤكدة.

يمكن اختيار طريقة الشحن وفقًا لكمية الطلب وحجم العبوة والوجهة وجدول التسليم وميزانية النقل.

الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
