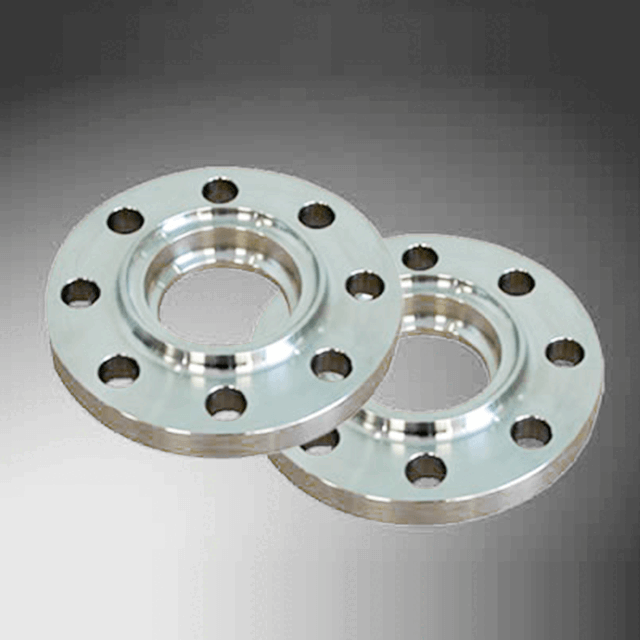

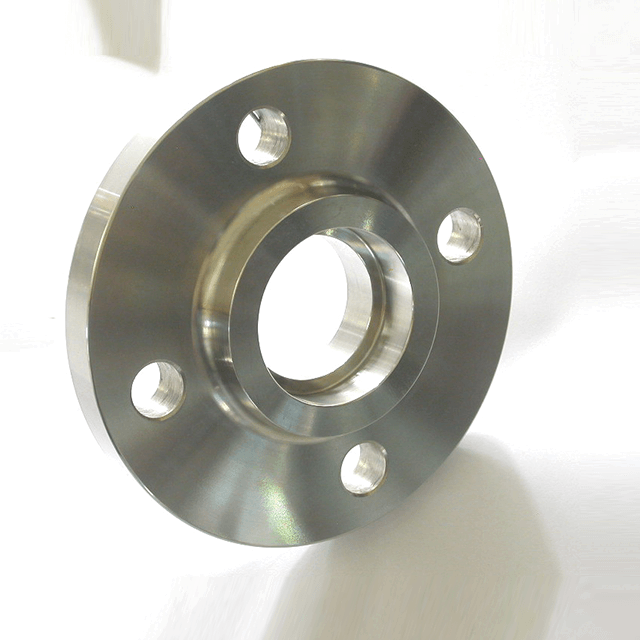

شفة لحام مقبس الفولاذ المقاوم للصدأ

المواصفات الفنية

نطاق الحجم:1/2 بوصة – 3 بوصة (DN15–DN80)

ASME فئة الضغط:فئة 150 إلى فئة 1500

تقييمات ضغط JIS:5 كيلو و10 كيلو و20 كيلو

أنواع المواجهة المتاحة:

• الوجه المرتفع (RF)

• وجه مسطح (FF)

• وصلة من النوع الدائري (RTJ)

• وجه ذكر

• وجه الأنثى

• وجه اللسان (T)

• وجه الأخدود (ز)

معايير التصنيع المطبقة:ASME/ANSI B16.5 وJIS B 2220

المواد المتاحة:

• أستم A182 F304

• أستم A182 F304L

• أستم A182 F316

• أستم A182 F316L

• أستم A182 F310S

• أستم A182 F321

• أستم A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 دوبلكس الفولاذ المقاوم للصدأ

• S32205 دوبلكس من الفولاذ المقاوم للصدأ

• S32750 سوبر دوبلكس من الفولاذ المقاوم للصدأ

• S32760 سوبر دوبلكس من الفولاذ المقاوم للصدأ

• 904L الفولاذ المقاوم للصدأ

عملية التصنيع:تزوير وتصنيع الآلات الدقيقة باستخدام الحاسب الآلي

وضع علامات على المنتج:الشعار – الحجم – تصنيف الضغط – المعيار – المادة – رقم الحرارة. يمكن وضع علامة على المعلومات الإضافية وفقًا لمتطلبات العملاء.

خيارات المعالجة السطحية:إزالة الشحوم والتنظيف أو التخليل

التغليف القياسي:غلاف الفقاعات أو الحماية البلاستيكية، أو الصناديق الخشبية، أو المنصات

الشهادات:وثائق GB/T 19001-2016 وISO 9001:2015 وCE للمنتجات المعمول بها

ماركة:ليانخه

رمز النظام المنسق: 7307210000

مكان المنشأ:ونزهو، تشجيانغ، الصين

يجب تأكيد الأبعاد النهائية وفئة الضغط ونوع الواجهة ودرجة المادة ومعايير التصنيع ومتطلبات الاختبار والمعالجة السطحية وفقًا لنظام الأنابيب المقصود ومكونات التزاوج.

تقييمات ومعايير الضغط

تتوفر المنتجات وفقًا لفئات الضغط ASME/ANSI B16.5 من الفئة 150 إلى الفئة 1500. وتتوفر تكوينات JIS بتصنيفات ضغط 5K و10K و20K.

تستخدم تصنيفات ASME Class وJIS K أنظمة أبعاد مختلفة وعلاقات بين الضغط ودرجة الحرارة. ولا ينبغي معاملتهم على أنهم مكافئون بشكل مباشر.

يعتمد ضغط العمل الفعلي المسموح به على:

• درجة المادة

• درجة حرارة التشغيل

• الحجم الاسمي

• المعيار المطبق

• فئة الضغط

• تواجه النوع

• اختيار طوقا

• مواد الاغلاق

• المتوسطة المنقولة

يجب على العملاء تحديد المعيار الكامل وتعيين الضغط عند طلب عرض أسعار، مثل ASME B16.5 Class 150 أو JIS B 2220 10K.

خيارات المواجهة

وجه مرفوع

يوفر تكوين الوجه المرتفع منطقة تلامس محددة للحشية ويستخدم على نطاق واسع في أنظمة الأنابيب الصناعية. يجب اختيار تشطيب السطح المطلوب وفقًا لنوع الحشية والمعايير المعمول بها.

وجه مسطح

يوفر تكوين الوجه المسطح سطحًا مانعًا للتسرب على كامل الوجه. يجب التأكد من أبعاد الحشية الصحيحة وتوافق مكونات التزاوج قبل التثبيت.

حلقة من النوع المشترك

يستخدم تكوين RTJ أخدودًا حلقيًا مصنوعًا بدقة وحشية حلقة معدنية متوافقة. يجب تحديد أبعاد الأخدود ورقم الحلقة ومواد الحشية والصلابة وحالة السطح وفقًا للمعايير المعمول بها.

وجه الذكر والأنثى

تستخدم واجهات الذكور والإناث أسطحًا مرتفعة ومجوفة تكميلية لمحاذاة الحشية والاحتفاظ بها. يجب أن يتم تصنيع كلا مكونات التزاوج وفقًا للأبعاد المتوافقة.

اللسان والأخدود الوجه

تستخدم واجهات اللسان والأخدود نتوءات وتجويفات متطابقة لوضع الحشية وحمايتها. يجب أن يقترن مكون اللسان بمكون أخدود متوافق تم تصنيعه وفقًا لنفس المعيار.

خيارات المواد

تتوفر مجموعة واسعة من مواد الفولاذ المقاوم للصدأ الأوستنيتي، والدوبلكس، والفائق الازدواج، والسبائك العالية.

الفولاذ الأوستنيتي المقاوم للصدأ

توفر ASTM A182 F304، وF304L، وF316، وF316L، وF310S، وF321، وF347 مستويات مختلفة من مقاومة التآكل، ومقاومة درجات الحرارة، وقابلية اللحام، والأداء الميكانيكي.

دوبلكس ستانلس ستيل

يجمع الفولاذ المقاوم للصدأ المزدوج S31803 وS32205 بين القوة الميكانيكية الجيدة والمقاومة المحسنة للتكسير الناتج عن إجهاد الكلوريد.

سوبر دوبلكس ستانلس ستيل

يوفر S32750 وS32760 قوة أعلى ومقاومة معززة للتآكل للبيئات البحرية التي تحتوي على الكلوريد.

904L الفولاذ المقاوم للصدأ

904L عبارة عن فولاذ مقاوم للصدأ الأوستنيتي عالي السبائك مصمم للتطبيقات التي تتطلب مقاومة محسنة لبعض البيئات الكيميائية العدوانية.

يجب أن يعتمد اختيار المواد على الوسط المنقول والتركيز الكيميائي ودرجة الحرارة والضغط وظروف التآكل ومتطلبات اللحام ومواصفات المشروع المعمول بها.

عملية التصنيع

يتم تصنيع المنتجات من المطروقات المصنوعة من الفولاذ المقاوم للصدأ ويتم الانتهاء منها من خلال الآلات الدقيقة باستخدام الحاسب الآلي.

قد تشمل مراحل التصنيع الرئيسية ما يلي:

1. التحقق من المواد الخام

2. قطع البليت

3. التدفئة وتزوير

4. المعالجة الحرارية

5. الآلات الخام

6. التصنيع باستخدام الحاسب الآلي الدقة

7. مواجهة وختم السطح بالقطع

8. الحفر ومعالجة الأبعاد

9. المعالجة السطحية

10. الاختبار والتفتيش

11. وضع علامات على المنتج

12. التعبئة والتغليف

يعتمد مسار التصنيع الدقيق على درجة المادة، وفئة الضغط، ونوع الواجهة، والحجم، ومتطلبات الاختبار، والمعايير المعمول بها.

يساعد التزوير على تحسين هيكل المادة ويدعم الخواص الميكانيكية المتسقة. تساعد الآلات CNC الدقيقة في الحفاظ على دقة الأبعاد، ومحاذاة فتحة الترباس، وهندسة وجه الختم، والتوافق مع مكونات التزاوج.

وضع العلامات على المنتج وإمكانية التتبع

قد تشمل العلامات القياسية ما يلي:

• شعار ليانه

• الحجم الاسمي

• فئة الضغط أو تصنيف JIS

• المعيار المطبق

• درجة مادة الفولاذ المقاوم للصدأ

• رقم الحرارة

• معلومات الدفعة أو التتبع

يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة وأرقام المشروع ومراجع أوامر الشراء والعلامات المخصصة الأخرى وفقًا للمتطلبات المؤكدة.

تدعم علامة الرقم الحراري إمكانية التتبع بين المنتج النهائي وشهادة المواد الخام وسجلات التصنيع ووثائق الفحص.

المعالجة السطحية

تشمل خيارات المعالجة السطحية المتاحة إزالة الشحوم والتنظيف أو التخليل.

تساعد إزالة الشحوم والتنظيف على إزالة زيوت التشغيل والأوساخ وبقايا المعالجة من السطح النهائي.

يمكن أن يساعد التخليل في إزالة مقياس الأكسيد، والصبغة الحرارية، وتلوث السطح، والحديد الحر الذي يتم إدخاله أثناء الحدادة، أو المعالجة الحرارية، أو التشغيل الآلي.

قد يكون التخميل الإضافي أو التلميع أو الطلاء الواقي أو التنظيف المتخصص متاحًا وفقًا لمتطلبات العميل والمشروع.

يجب حماية وجه الختم أثناء معالجة السطح والتعبئة والتخزين والنقل لمنع الخدوش أو الخدوش أو التآكل أو أي ضرر آخر قد يؤثر على أداء الختم.

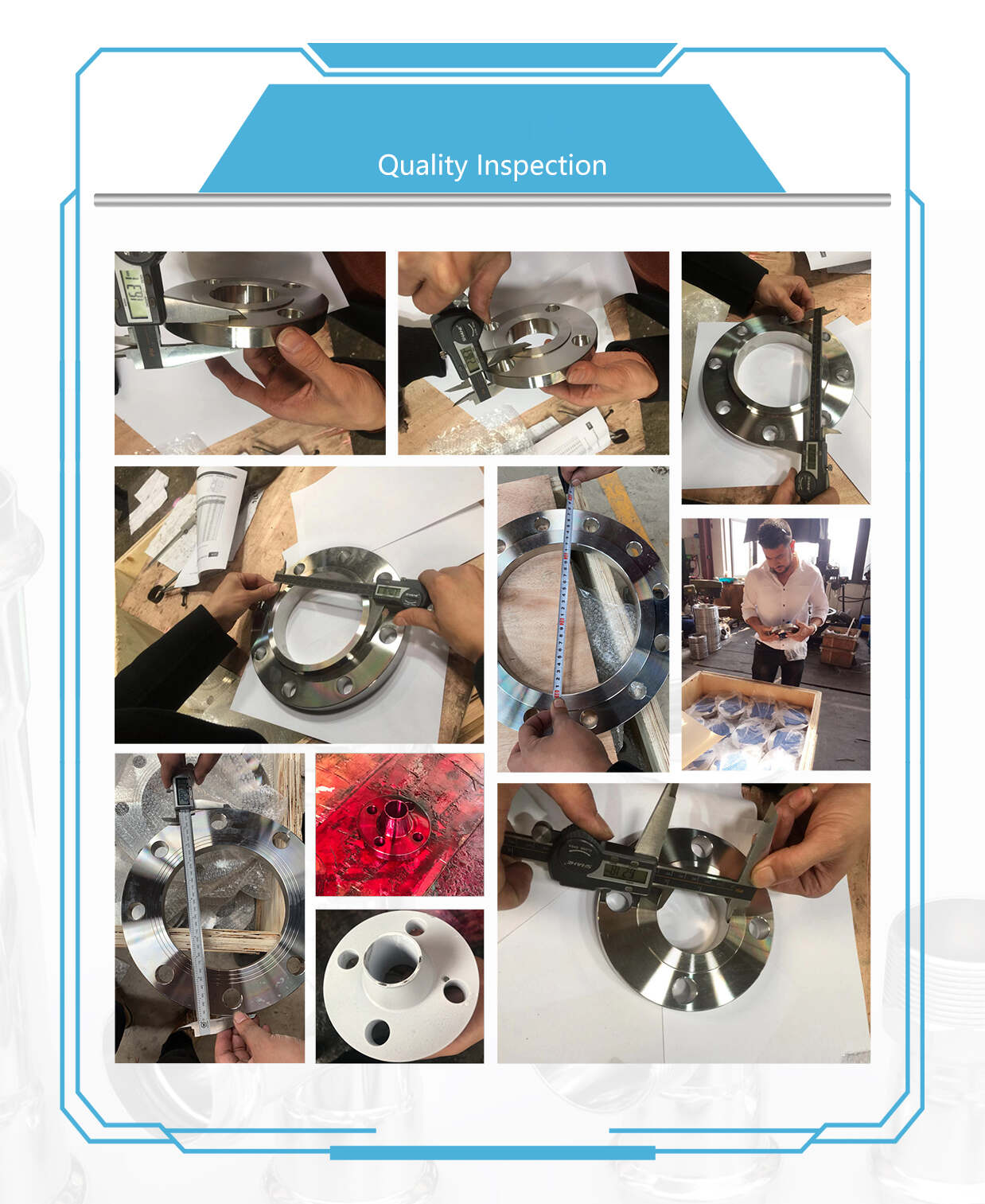

عناصر اختبار المنتج

تشمل إجراءات الاختبار والتفتيش المتاحة ما يلي:

• اختبار الموجات فوق الصوتية (UT)

• الاختبار الشعاعي (RT)، عندما يكون ذلك ممكنًا من الناحية الفنية

• تحديد المواد الإيجابية (PMI)

• اختبار اختراق السائل (PT)

• التفتيش الأبعاد

• التفتيش السطحي والبصري

• اختبار الصلابة

• التحقق من شهادة المواد

• التفتيش على العلامات والتتبع

يجب التأكد من طرق الاختبار المطلوبة ومعايير القبول ونسب أخذ العينات ومعايير التفتيش قبل الإنتاج.

قد تختلف متطلبات الاختبار وفقًا لدرجة المادة وحجم الحدادة وفئة الضغط ومواصفات العميل ومعيار المشروع المطبق.

تقارير وشهادات فحص المصنع

يمكن توفير تقارير التفتيش ووثائق الجودة الداعمة وفقًا لمتطلبات الطلب المؤكدة، بما في ذلك:

• شهادة فحص المواد الخام

• EN 10204 3.1 شهادة اختبار المواد

• تقرير الاختبار غير المدمر

• تقرير اختبار الموجات فوق الصوتية

• تقرير اختبار مؤشر مديري المشتريات (PMI).

• تقرير اختبار اختراق السائل

• تقرير فحص الأبعاد

• تقرير اختبار الصلابة

• تقرير التفتيش من طرف ثالث

• وثائق الجودة الأخرى الخاصة بالمشروع

يمكن ترتيب فحص طرف ثالث أو اختبار شاهد أو وثائق إضافية عند تأكيدها قبل الإنتاج.

مراقبة جودة المنتج

تدير LIANHE نظام إدارة الجودة بناءً على ISO 9001:2015. يتم التحكم في عمليات الإنتاج لدعم إمكانية تتبع المواد ودقة الأبعاد والتصنيع المتسق والفحص الموثق.

تشمل الإجراءات الرئيسية لمراقبة الجودة ما يلي:

1. التحقق من درجات المواد الخام وأرقام الحرارة والأبعاد وشهادات المواد.

2. إجراء اختبار PMI عند الحاجة للتأكد من درجة السبائك.

3. مراقبة درجة حرارة تزوير، وتشكيل، وعمليات المعالجة الحرارية.

4. فحص الأبعاد أثناء المعالجة الخشنة والدقيقة.

5. التحقق من هندسة وجه الختم وحالة السطح والتشطيب.

6. التحقق من كمية ثقب الترباس، والقطر، والموضع، والمحاذاة.

7. إجراء اختبارات غير تدميرية وصلابة قابلة للتطبيق.

8. التحقق من علامات المنتج مقابل شهادات الطلب والمواد.

9. إجراء الفحص البصري والأبعاد النهائي قبل التغليف.

10. التحقق من الكميات والملصقات وعلامات الشحن والتغليف قبل الإرسال.

تتم الموافقة على تسليم المنتجات بعد استكمال إجراءات الفحص المعمول بها.

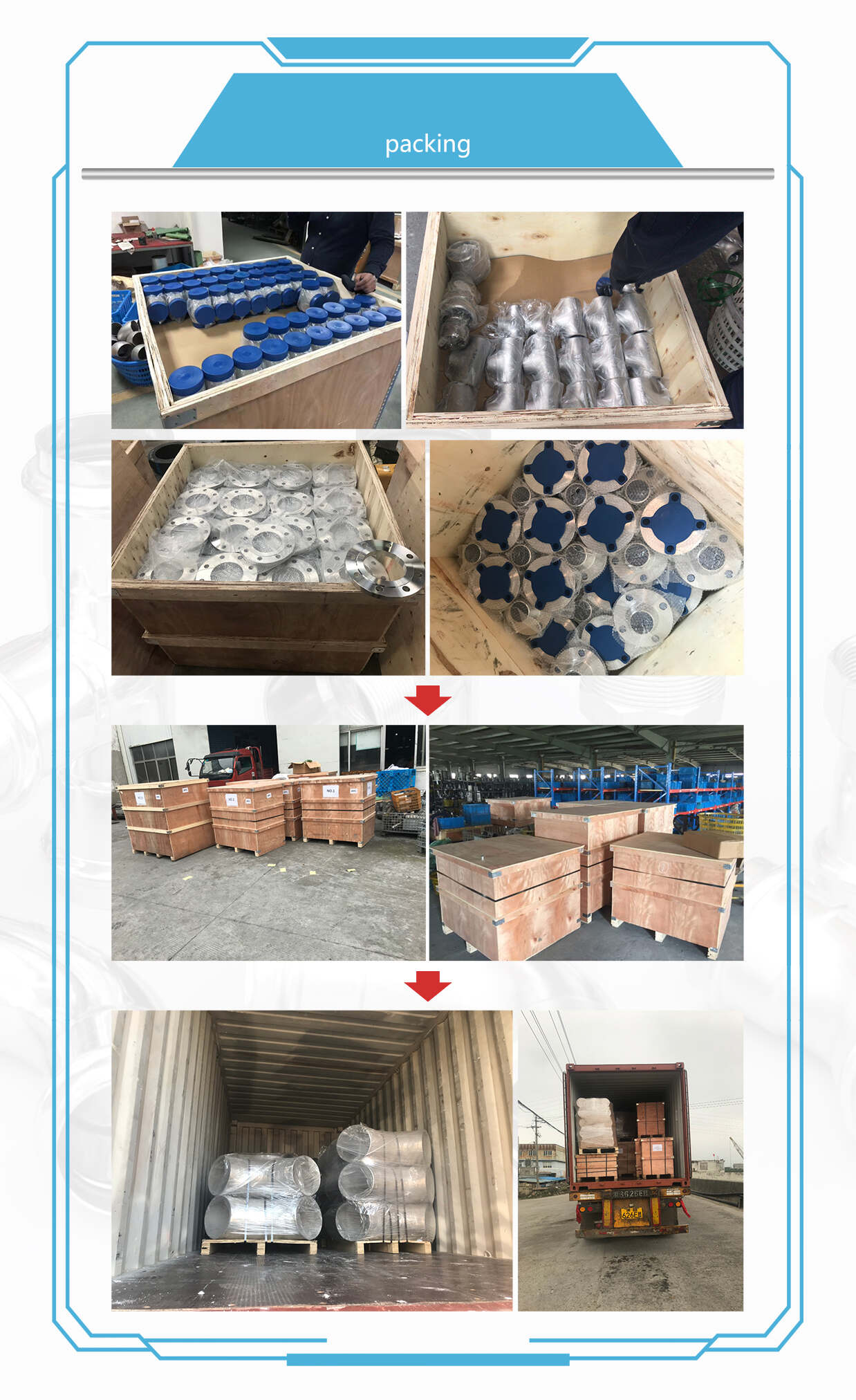

التعبئة والتغليف

كل منتج محمي بغلاف فقاعي أو غطاء بلاستيكي لتقليل التعرض للغبار والرطوبة والتأثيرات وتلف السطح.

يتم بعد ذلك تعبئة المنتجات في صناديق خشبية أو تأمينها على منصات نقالة وفقًا لحجمها ووزنها وكميتها وطريقة النقل المحددة.

يمكن استخدام الأغطية الواقية أو الفواصل لحماية الأسطح المانعة للتسرب أثناء التخزين والنقل الدولي.

يمكن توفير العلب الخشبية المخصصة والمنصات والملصقات والرموز الشريطية وشعارات العملاء وترتيبات التغليف الأخرى وفقًا لمتطلبات الطلب المؤكدة.

شروط الدفع

مصطلح الدفع القياسي الخاص بنا هو إيداع T/T بنسبة 30% مقدمًا، مع دفع رصيد T/T المتبقي بنسبة 70% قبل التسليم.

يمكن مناقشة ترتيبات الدفع المحددة وفقًا لقيمة الطلب ودرجة المواد ومتطلبات الإنتاج وشروط التعاون.

طرق الدفع المتاحة تشمل:

• تحويل بنكي T/T

• ويسترن يونيون

• باي بال

• طرق الدفع الأخرى المتفق عليها بشكل متبادل

شروط الشحن

شروط التجارة المتاحة:إكسو، فوب، CFR، CIF، DDP، وDDU

وسائل النقل المتاحة تشمل:

• الشحن البحري

• النقل البري

• النقل بالسكك الحديدية

• النقل بالشاحنات

• الشحن الجوي

• الخدمة الدولية السريعة

يمكن اختيار طريقة الشحن وفقًا لوزن المنتج وحجم العبوة والوجهة وجدول التسليم المطلوب وميزانية النقل.

يجب التأكد من تكاليف الشحن وأوقات العبور وتغليف التصدير وشروط التسليم قبل الإرسال.

ماركة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
