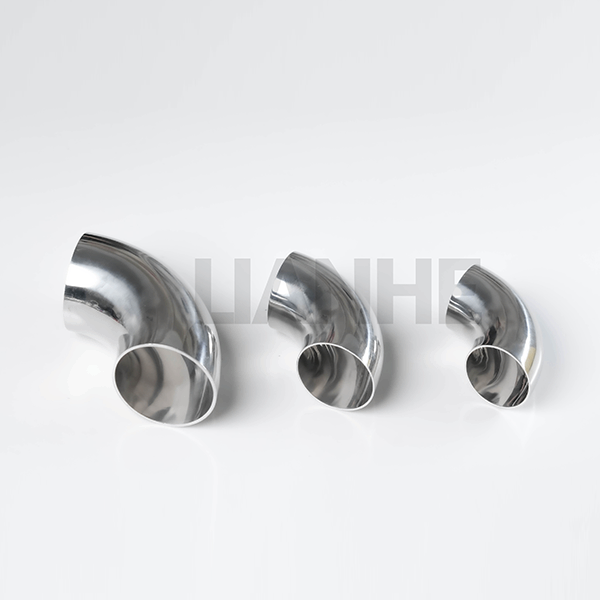

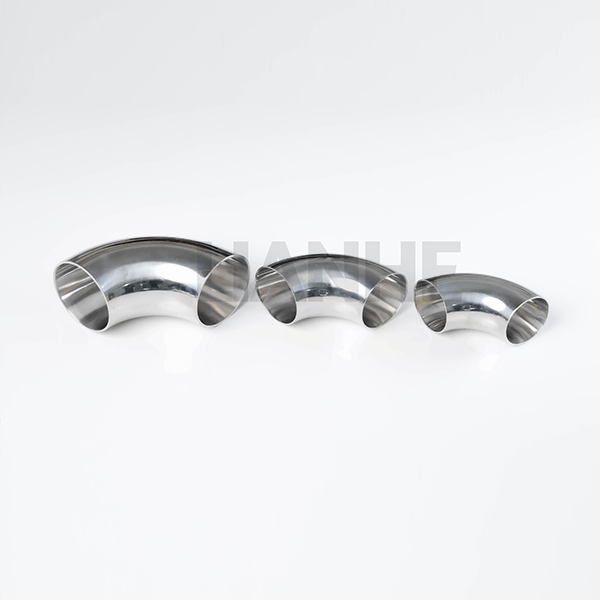

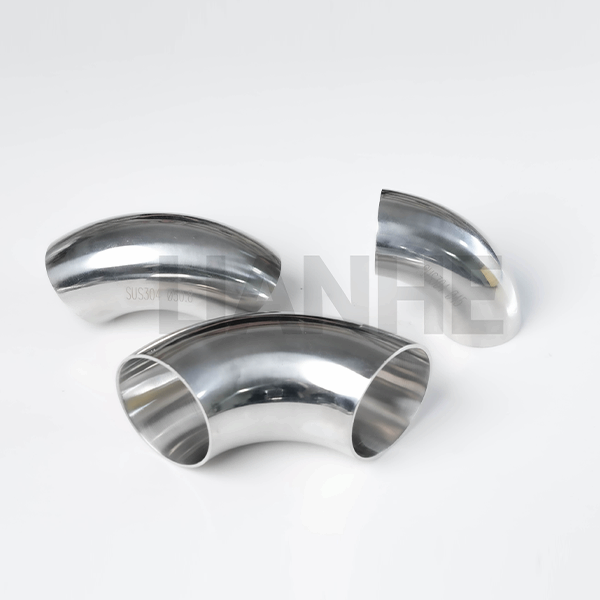

الفولاذ المقاوم للصدأ الصحية DIN 90DEG الكوع

المواصفات الفنية

نطاق الحجم:1/2 بوصة – 12 بوصة (DN15–DN300)

سمك الجدار المتاح:1.2 ملم، 1.5 ملم، 1.65 ملم، 2.0 ملم، 2.8 ملم، 3.0 ملم، و4.0 ملم

يختلف سمك الجدار وفقًا للحجم المحدد ومعايير الأبعاد وطريقة الاتصال ومتطلبات المشروع.

المواد المتاحة:SS304، SS316، SS304L، وSS316L

المعايير المطبقة:3-A، SMS، IDF، DIN 11850/11851، ISO 2037، BS 4825، وJIS G 3447

التكوينات المتاحة:النوع الطويل والنوع القصير

خيارات الاتصال:نهاية اللحام ونهاية المشبك

وضع علامات على المنتج:الشعار – الحجم – المادة – المعيار. يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة ومعلومات الدفعة والعلامات المخصصة الأخرى وفقًا لمتطلبات محددة.

المعالجة السطحية:تلميع المرآة الداخلية والخارجية بقوة تصل إلى 320 حبيبة

التغليف القياسي:التغليف الفقاعي أو التغليف البلاستيكي، وكرتون التصدير، وحماية الأكياس المنسوجة، والحالات الخشبية

الشهادات:وثائق GB/T 19001-2016 وISO 9001:2015 وCE للمنتجات المعمول بها

ماركة:ليانخه

رمز النظام المنسق: 7307290000

مكان المنشأ:ونزهو، تشجيانغ، الصين

يجب تأكيد الحجم النهائي وسمك الجدار ودرجة المادة ونوع الاتصال ومعيار الأبعاد وتشطيب السطح وفقًا للتطبيق المقصود ومتطلبات نظام الأنابيب.

الوسائط القابلة للتطبيق

يمكن استخدام المنتجات مع الوسائط الصحية والغذائية المتوافقة، بما في ذلك:

• مياه الشرب

• الحليب ومنتجات الألبان

• جعة

• المشروبات

• المنتجات الغذائية السائلة

• وسائط العمليات الصحية المتوافقة الأخرى

قبل الطلب، يجب على العملاء التأكد من توافق درجة الفولاذ المقاوم للصدأ مع الوسط المنقول، درجة حرارة التشغيل، ضغط النظام، مواد التنظيف الكيميائية، وإجراءات الصرف الصحي.

بالنسبة لمنتجات الألبان أو المشروبات أو الأدوية أو التكنولوجيا الحيوية أو معالجة الأغذية أو غيرها من التطبيقات عالية النقاء، قد تكون هناك حاجة إلى إمكانية تتبع المواد الإضافية أو التوثيق السطحي أو الفحص أو الشهادة.

مجالات التطبيق

يمكن استخدام المنتجات في مجموعة من أنظمة المعالجة الصحية ونقل السوائل، بما في ذلك:

• أنظمة مياه الشرب

• خطوط أنابيب تصنيع الألبان

• أنظمة تخمير وإنتاج البيرة

• معدات تجهيز المشروبات

• خطوط إنتاج الأغذية السائلة

• مرافق تجهيز الأغذية

• أنظمة معالجة الأدوية

• مرافق التكنولوجيا الحيوية

• معدات إنتاج مستحضرات التجميل

• أنظمة الأنابيب النظيفة في المكان

• الخزانات الصحية ومعدات المعالجة

• تطبيقات نقل السوائل الصحية العامة

يجب تحديد التكوين النهائي للمنتج وفقًا لمعايير الأبعاد المطبقة ومساحة التثبيت المتاحة وطريقة الاتصال وظروف العمل ومكونات خط أنابيب التزاوج.

مزايا المنتج

1. مقاومة ممتازة للتآكل والأكسدة

2. عمر خدمة التشغيل الطويل

3. سطح داخلي أملس مع مقاومة منخفضة للتدفق

4. هيكل متين وقابل لإعادة التدوير من الفولاذ المقاوم للصدأ

5. تركيب وصيانة مريحة

6. تقليل تكاليف التركيب والتشغيل الإجمالية

7. البناء الصحي للتطبيقات الصحية المتوافقة

8. تتوفر تكوينات من النوع الطويل والقصير

9. خيارات اتصال اللحام ونهاية المشبك

10. تتوفر درجات متعددة من الفولاذ المقاوم للصدأ ومعايير الأبعاد

11. الأسطح الداخلية والخارجية مصقولة كالمرآة

12. العلامات المخصصة والتعبئة المدعومة

يساعد السطح الداخلي الأملس على تقليل تراكم بقايا العمليات ويجعل التنظيف الروتيني أكثر ملاءمة. وهذا يدعم التطبيقات التي تكون فيها نقاء المنتج ونظافته أمرًا مهمًا.

ويعتمد الأداء الصحي الفعلي على نظام الأنابيب الكامل، بما في ذلك هندسة المنتج، وخشونة السطح، وجودة اللحام، ومواد الحشية، وظروف الصرف، وإجراءات التثبيت، وعمليات التنظيف.

معايير الأبعاد

تتضمن معايير الأبعاد المتاحة 3-A، وSMS، وIDF، وDIN 11850/11851، وISO 2037، وBS 4825، وJIS G 3447.

قد تستخدم هذه المعايير أقطارًا خارجية مختلفة، وسمك الجدار، وأبعاد التوصيل، والتفاوتات، وهياكل الختم. قد لا تكون المنتجات المصنعة وفقًا لمعايير مختلفة قابلة للتبديل بشكل مباشر، حتى عندما تبدو أحجامها الاسمية متشابهة.

يجب على العملاء تقديم المعلومات القياسية المطلوبة والحجم وسمك الجدار وأبعاد الاتصال ومكونات التزاوج عند طلب عرض الأسعار.

بالنسبة لمشاريع الاستبدال أو الصيانة، يوصى بالرسومات الفنية أو العينات المادية للتحقق من التوافق مع نظام الأنابيب الحالي.

خيارات الاتصال

اتصال نهاية اللحام

تم تصميم خيار نهاية اللحام للتكامل الدائم في نظام أنابيب متوافق من الفولاذ المقاوم للصدأ. يجب اختيار إجراءات اللحام، ومواد الحشو، والتحكم في الحرارة، وإعداد السطح، ومعالجة ما بعد اللحام وفقًا لدرجة الفولاذ المقاوم للصدأ والمتطلبات الصحية المعمول بها.

اتصال نهاية المشبك

يدعم خيار نهاية المشبك عملية التجميع والتفكيك والفحص والتنظيف والصيانة المريحة. يجب اختيار المشابك والحلقات والحشيات الصحية المتوافقة وفقًا لمعيار الأبعاد المطبق ودرجة حرارة التشغيل وضغط النظام والوسيط المنقول.

المعالجة السطحية

يمكن تلميع الأسطح الداخلية والخارجية باستخدام عملية محددة تصل إلى 320 حبيبة رملية.

يساعد السطح المصقول على تحسين النظافة والمظهر ومقاومة التآكل ومقاومة تراكم مخلفات العملية.

إذا كان المشروع يتطلب خشونة سطح معينة، فيجب ذكر قيمة Ra المطلوبة وموقع القياس بشكل منفصل. لا يضمن تعيين الحصى وحده قيمة Ra ثابتة.

يمكن ترتيب عمليات تلميع إضافية، أو تخميل، أو تنظيف، أو فحص السطح وفقًا لمتطلبات المشروع.

وضع علامات على المنتج

قد تتضمن علامات المنتج القياسية ما يلي:

• شعار ليانه

• حجم المنتج

• درجة مادة الفولاذ المقاوم للصدأ

• معيار الأبعاد المطبق

• معلومات الدفعة أو التتبع، عند الحاجة

يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة وأرقام المشروع والأرقام الحرارية والعلامات المخصصة الأخرى وفقًا لمتطلبات الطلب المؤكدة.

فحص التسليم

يتم فحص المنتجات قبل الشحن. يغطي فحص التسليم القياسي:

• درجة مادة الفولاذ المقاوم للصدأ

• القطر الخارجي وسمك الجدار

• أبعاد المنتج والتسامح

• أبعاد نهاية اللحام أو نهاية المشبك

• حالة السطح الداخلي والخارجي

• مظهر اللحام، حيثما ينطبق ذلك

• الاختبار الهيدروستاتيكي، عند الاقتضاء

• علامات المنتج

• الكميات والتغليف

يمكن ترتيب عناصر الفحص الإضافية وفقًا للمعايير المعمول بها والتطبيق المقصود ومتطلبات العميل.

تقارير وشهادات فحص المصنع

يمكن توفير تقارير الفحص ووثائق الجودة الداعمة وفقًا للمواصفات المؤكدة ومتطلبات الطلب، بما في ذلك:

• EN 10204 3.1 شهادة اختبار المواد

• شهادة فحص المواد الخام

• تقرير الاختبار الشعاعي، عند الاقتضاء

• تقرير الاختبار الهيدروليكي، حيثما ينطبق ذلك

• تقرير فحص الأبعاد

• تقرير فحص تشطيب السطح

• تقرير التفتيش من طرف ثالث

• وثائق الجودة الأخرى الخاصة بالمشروع

يجب التأكد من نطاق الفحص المطلوب، ونسبة الاختبار، ونوع المستند، ووثائق تشطيب السطح، وترتيبات مشاهدة الطرف الثالث قبل الإنتاج.

التعبئة والتغليف

كل منتج محمي بغلاف فقاعي أو عبوة بلاستيكية لتقليل التعرض للغبار والرطوبة والخدوش وتلوث السطح.

يتم بعد ذلك تعبئة المنتجات في علب كرتونية للتصدير، وملفوفة بأكياس منسوجة للحماية عند الحاجة، ويتم تجميعها في علب خشبية للنقل الدولي.

يمكن توفير كرتونة مخصصة وشعارات العملاء والملصقات والرموز الشريطية وتغليف البليت وترتيبات تغليف الصادرات الأخرى وفقًا للمتطلبات المؤكدة.

شروط الدفع

مصطلح الدفع القياسي الخاص بنا هو إيداع T/T بنسبة 30% مقدمًا، مع دفع رصيد T/T المتبقي بنسبة 70% قبل التسليم. يمكن مناقشة ترتيبات الدفع المحددة وفقًا لقيمة الطلب وشروط التعاون.

طرق الدفع المتاحة تشمل:

• تحويل بنكي T/T

• ويسترن يونيون

• باي بال

• طرق الدفع الأخرى المتفق عليها بشكل متبادل

شروط الشحن

شروط التجارة المتاحة:إكسو، فوب، CFR، CIF، DDP، وDDU

يمكن تسليم المنتجات عن طريق الشحن البحري أو الشحن الجوي أو النقل البري أو الخدمة الدولية السريعة.

يمكن اختيار طريقة الشحن وفقًا لكمية الطلب وحجم العبوة والوجهة وجدول التسليم المطلوب وميزانية النقل.

الحد الأدنى لكمية الطلب والمخزون

الحد الأدنى لكمية الطلب:عادة من 5 إلى 10 قطع، حسب مواصفات المنتج والمخزون الحالي.

نحتفظ بمخزون للعديد من المنتجات العادية والأحجام المطلوبة بشكل شائع. قد تحتوي المنتجات المحددة على ما يصل إلى 5000 قطعة متاحة. نظرًا لأن مستويات المخزون تتغير باستمرار، يجب إعادة تأكيد الكميات الفعلية وتوافر التسليم الفوري عند طلب عرض أسعار.

ماركة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
