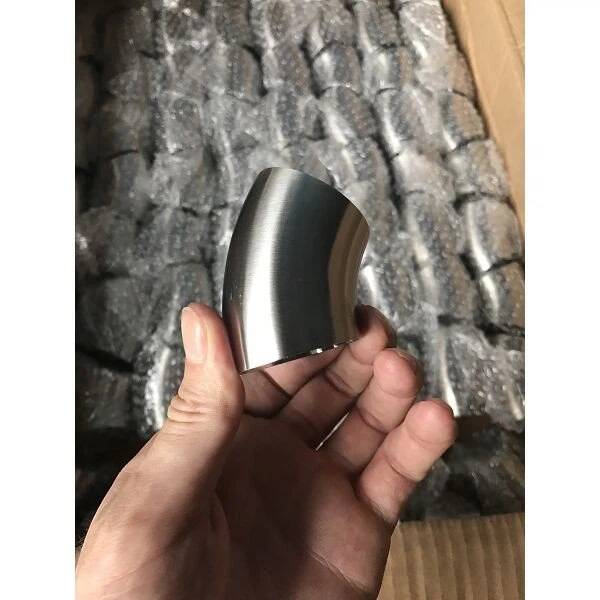

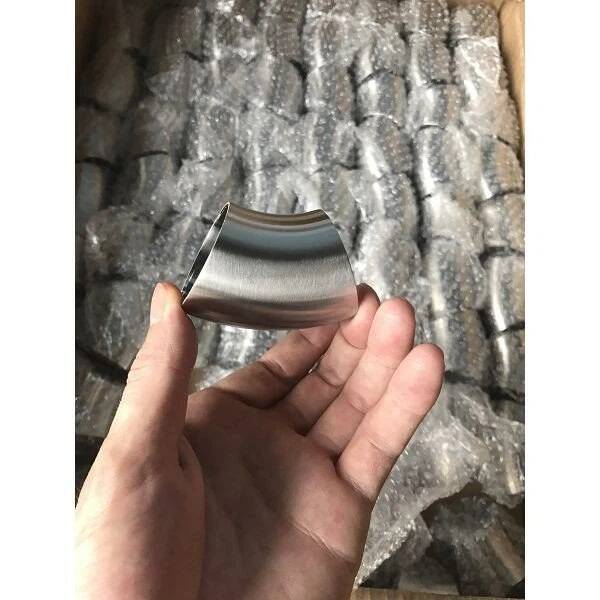

الفولاذ المقاوم للصدأ الصحي 45 درجة الكوع

وصف المنتج

تم تصميم الكوع الصحي من الفولاذ المقاوم للصدأ LIANHE بزاوية 45 درجة لتغيير اتجاه التدفق بمقدار 45 درجة في أنظمة الأنابيب الصحية. يساعد هيكلها المنحني السلس في الحفاظ على حركة السوائل بكفاءة مع تقليل الاضطرابات غير الضرورية وفقدان الضغط.

تم تصنيع الكوع الصحي من الفولاذ المقاوم للصدأ المقاوم للتآكل، وهو مناسب للأغذية والمشروبات ومنتجات الألبان ومياه الشرب والأدوية والتكنولوجيا الحيوية وتطبيقات المعالجة الصحية المتوافقة الأخرى.

تتوفر تكوينات من النوع الطويل والقصير لاستيعاب تخطيطات خطوط الأنابيب المختلفة ومتطلبات مساحة التثبيت. يمكن توفير أحجام متعددة وسمك الجدار ودرجات الفولاذ المقاوم للصدأ ومعايير الأبعاد والتشطيبات السطحية والعلامات المخصصة وفقًا لمواصفات العميل.

المواصفات الفنية

اسم المنتج:الفولاذ المقاوم للصدأ الصحي 45 درجة الكوع

نطاق الحجم:DN15-DN300

زاوية الكوع:45 درجة

سمك الجدار المتاح:1.5 ملم، 1.65 ملم، 2.0 ملم، 3.0 ملم، و4.0 ملم

يختلف سمك الجدار وفقًا للحجم المحدد ومعيار الأبعاد وأبعاد الاتصال وظروف التشغيل ومتطلبات المشروع.

المواد المتاحة:

• SS304 وS30408

• SS304L وS30403

• SS316 وSUS316

• SS316L وS31603

المعايير المطبقة:3-A، SMS، IDF، DIN 11850/11851، ISO 2037، BS 4825، وJIS G 3447

التكوينات المتاحة:النوع الطويل والنوع القصير

وضع علامات على المنتج:الشعار – الحجم – المادة. يمكن أيضًا وضع علامة على المنتجات وفقًا لمتطلبات العملاء.

المعالجة السطحية:تلميع داخلي وخارجي حتى 320 حبيبة رملية

التغليف القياسي:التعبئة والتغليف البلاستيكية، وكرتون التصدير، وحماية الأكياس المنسوجة، والحالات الخشبية

الشهادات:وثائق GB/T 19001-2016 وISO 9001:2015 وCE للمنتجات المعمول بها

ماركة:ليانخه

رمز النظام المنسق: 7307290000

مكان المنشأ:ونزهو، تشجيانغ، الصين

يجب تأكيد الحجم النهائي، وسمك الجدار، ودرجة المادة، والأبعاد النهائية، والانتهاء من السطح، والمعايير المطبقة وفقًا للتطبيق المقصود ومكونات خط أنابيب التزاوج.

تطبيقات المنتج

يمكن استخدام الكوع الصحي المصنوع من الفولاذ المقاوم للصدأ بزاوية 45 درجة في المعالجة الصحية وأنظمة نقل السوائل، بما في ذلك:

• أنظمة مياه الشرب

• خطوط أنابيب تصنيع الألبان

• معدات إنتاج الحليب

• أنظمة البيرة والتخمير

• خطوط تجهيز المشروبات

• معدات إنتاج الأغذية السائلة

• أنظمة معالجة الأدوية

• مرافق التكنولوجيا الحيوية

• معدات إنتاج مستحضرات التجميل

• أنظمة الأنابيب النظيفة في المكان

• الخزانات والسفن الصحية

• تطبيقات نقل السوائل الصحية العامة

يوفر الانحناء بمقدار 45 درجة تغييرًا تدريجيًا في اتجاه خط الأنابيب ويمكن استخدامه عندما يكون الدوران بمقدار 90 درجة غير ضروري أو عندما يتطلب تخطيط الأنابيب انتقالًا اتجاهيًا أكثر سلاسة.

قبل الطلب، يجب على العملاء التأكد من توافق درجة الفولاذ المقاوم للصدأ مع الوسط المنقول، درجة حرارة التشغيل، ضغط النظام، مواد التنظيف الكيميائية، وإجراءات الصرف الصحي.

مزايا المنتج

1. تغيير سلس بمقدار 45 درجة في اتجاه التدفق

2. مقاومة ممتازة للتآكل والأكسدة

3. عمر خدمة التشغيل الطويل

4. سطح داخلي أملس مع مقاومة منخفضة للتدفق

5. انخفاض الاضطراب مقارنة بالتغيرات الاتجاهية الأكثر حدة

6. هيكل متين وقابل لإعادة التدوير من الفولاذ المقاوم للصدأ

7. تركيب وصيانة مريحة

8. تتوفر تكوينات من النوع الطويل والقصير

9. تتوفر درجات متعددة من الفولاذ المقاوم للصدأ

10. مناسبة لأنظمة المعالجة الصحية المتوافقة

11. الأسطح الداخلية والخارجية مصقولة

12. العلامات المخصصة والتعبئة المدعومة

يساعد السطح الداخلي الأملس على تقليل تراكم بقايا العمليات ويجعل التنظيف الروتيني أكثر ملاءمة. وهذا يدعم التطبيقات التي تكون فيها النظافة والنظافة ونقاء المنتج أمرًا مهمًا.

يعتمد الأداء الصحي الفعلي على نظام الأنابيب الكامل، بما في ذلك هندسة المنتج، وخشونة السطح، وجودة اللحام، ومكونات الختم، وظروف الصرف، وإجراءات التثبيت، وعمليات التنظيف.

خيارات النوع الطويل والقصير

النوع الطويل

يوفر التكوين من النوع الطويل نصف قطر انحناء أكبر وانتقال اتجاهي أكثر تدرجًا. قد يساعد في تقليل الاضطراب وفقدان الضغط في التطبيقات التي تتوفر فيها مساحة تركيب كافية.

نوع قصير

التكوين من النوع القصير مناسب لتخطيطات الأنابيب ذات مساحة التثبيت المحدودة. يمكن لأبعادها المدمجة تبسيط التوجيه حول المعدات ومكونات خطوط الأنابيب الأخرى.

يجب التأكد من نصف قطر خط الوسط الدقيق وفرق الأبعاد بين الإصدارات الطويلة والقصيرة وفقًا للمعيار المحدد ورسم المنتج.

معايير الأبعاد

تتضمن معايير الأبعاد المتاحة 3-A، وSMS، وIDF، وDIN 11850/11851، وISO 2037، وBS 4825، وJIS G 3447.

قد تحدد هذه المعايير أقطارًا خارجية مختلفة، وسمك الجدار، ونصف قطر الانحناء، وأبعاد الخط المركزي، والأبعاد النهائية، والتفاوتات، ومتطلبات السطح.

قد لا تكون المنتجات المصنعة وفقًا لمعايير مختلفة قابلة للتبديل بشكل مباشر، حتى عندما تبدو أحجامها الاسمية متشابهة.

يجب على العملاء تقديم المعلومات القياسية المطلوبة، والحجم، وسمك الجدار، ونصف قطر الانحناء، والأبعاد النهائية، وأنبوب التزاوج عند طلب عرض الأسعار.

بالنسبة لمشاريع الاستبدال أو الصيانة، يوصى بالرسومات الفنية أو العينات المادية للتحقق من التوافق مع نظام الأنابيب الصحية الحالي.

المعالجة السطحية

يمكن تلميع الأسطح الداخلية والخارجية باستخدام عملية محددة تصل إلى 320 حبيبة رملية.

يساعد السطح المصقول على تحسين نظافة المنتج ومظهره ومقاومته للتآكل ومقاومة تراكم مخلفات العملية.

إذا كان المشروع يتطلب خشونة سطح معينة، فيجب ذكر قيمة Ra المطلوبة وموقع القياس بشكل منفصل. لا يضمن تعيين حبيبات التلميع وحده قيمة Ra ثابتة.

يمكن ترتيب عمليات تلميع إضافية، أو تخميل، أو تنظيف، أو فحص تشطيب السطح وفقًا لمتطلبات المشروع.

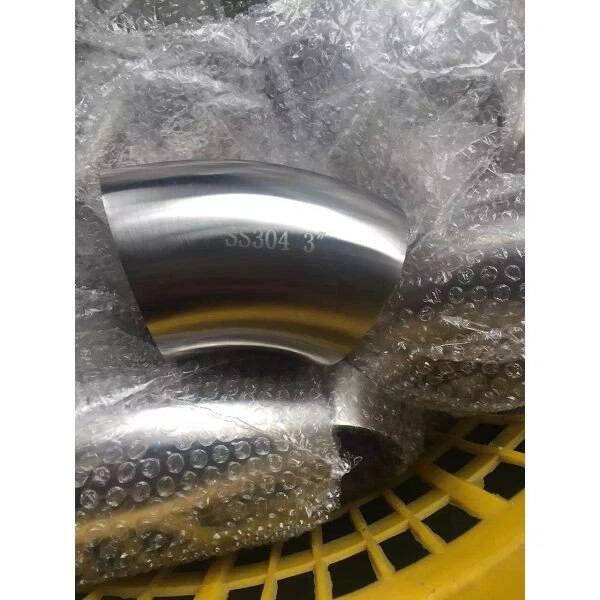

وضع علامات على المنتج

قد تتضمن علامات المنتج القياسية ما يلي:

• شعار ليانه

• حجم المنتج

• درجة مادة الفولاذ المقاوم للصدأ

• معلومات الدفعة أو التتبع، عند الحاجة

يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة وأرقام المشروع والأرقام الحرارية والعلامات المخصصة الأخرى وفقًا لمتطلبات الطلب المؤكدة.

فحص التسليم

يتم فحص المنتجات قبل الشحن. يغطي فحص التسليم القياسي:

• درجة مادة الفولاذ المقاوم للصدأ

• القطر الخارجي وسمك الجدار

• زاوية الكوع

• نصف قطر الانحناء وأبعاد الخط المركزي

• أبعاد النهاية

• حالة السطح الداخلي والخارجي

• مظهر اللحام، حيثما ينطبق ذلك

• الاختبار الهيدروستاتيكي، عند الاقتضاء

• علامات المنتج

• الكميات والتغليف

يمكن ترتيب عناصر الفحص الإضافية وفقًا للمعايير المعمول بها والتطبيق المقصود ومتطلبات العميل.

تقارير وشهادات فحص المصنع

يمكن توفير تقارير الفحص ووثائق الجودة الداعمة وفقًا للمواصفات المؤكدة ومتطلبات الطلب، بما في ذلك:

• EN 10204 3.1 شهادة اختبار المواد

• شهادة فحص المواد الخام

• تقرير الاختبار الشعاعي، عند الاقتضاء

• تقرير الاختبار الهيدروليكي، حيثما ينطبق ذلك

• تقرير فحص الأبعاد

• تقرير فحص تشطيب السطح

• تقرير التفتيش من طرف ثالث

• وثائق الجودة الأخرى الخاصة بالمشروع

يجب تأكيد نطاق الفحص المطلوب، ونسبة الاختبار، والوثائق، ومتطلبات تشطيب السطح، وترتيبات مشاهدة الطرف الثالث قبل الإنتاج.

مراقبة جودة المنتج

تطبق LIANHE إجراءات الفحص أثناء العملية والنهائية خلال إعداد المواد الخام، والقطع، والتشكيل، والتصنيع، واللحام، وتشطيب الأسطح، والاختبار، ووضع العلامات، والتعبئة.

تشمل الإجراءات الرئيسية لمراقبة الجودة ما يلي:

1. فحص القطر الخارجي، وسمك الجدار، ودرجة المواد، والوثائق، وحالة سطح المواد الخام الواردة.

2. التحقق من الطول وموضع القطع والحالة النهائية للمواد الخام بعد القطع.

3. فحص القطر الخارجي، وسمك الجدار، وزاوية الكوع، ونصف قطر الانحناء، وأبعاد النهاية، والقياسات الهامة الأخرى بعد التشغيل الآلي والتشكيل.

4. التحقق من أبعاد اللحام، ومظهر اللحام، والمحاذاة، وجودة السطح بعد اللحام، حيثما ينطبق ذلك.

5. فحص الأسطح الداخلية والخارجية بعد التلميع وإجراءات معالجة الأسطح الأخرى.

6. إجراء الاختبار الهيدروستاتيكي أو اختبار إحكام الهواء وفقًا لمتطلبات المنتج والفحص المعمول بها.

7. فحص علامات المنتج والكميات ومواد التعبئة والتغليف والملصقات وعلامات الشحن قبل الشحن.

تتم الموافقة على تسليم المنتجات بعد استكمال إجراءات الفحص المعمول بها.

التعبئة والتغليف

كل مرفق صحي بزاوية 45 درجة محمي بتغليف بلاستيكي لتقليل التعرض للغبار والرطوبة والخدوش وتلوث السطح.

يتم بعد ذلك تعبئة المنتجات في علب كرتونية للتصدير، وملفوفة بأكياس منسوجة للحماية عند الحاجة، ويتم تجميعها في علب خشبية للنقل الدولي.

يمكن توفير كرتونة مخصصة وشعارات العملاء والملصقات والرموز الشريطية وتغليف البليت وترتيبات تغليف الصادرات الأخرى وفقًا للمتطلبات المؤكدة.

الحد الأدنى لكمية الطلب والمخزون

الحد الأدنى لكمية الطلب:عادة 5-10 قطع، اعتمادًا على حجم المنتج والمواد ومعايير الأبعاد والمخزون الحالي.

نحتفظ بمخزون للعديد من المنتجات العادية والأحجام المطلوبة بشكل شائع. قد تحتوي المنتجات المحددة على ما يصل إلى 5000 قطعة متاحة.

نظرًا لأن مستويات المخزون تتغير باستمرار، يجب إعادة تأكيد كميات المخزون الفعلية وتوافر التسليم الفوري عند طلب عرض أسعار.

العينات والاقتباس

عينات مجانية:يمكن تقديم العينات مجانًا للتحقق من الأبعاد وتقييم الجودة. عادةً ما يتم دفع رسوم التوصيل السريع الدولي من قبل المستلم.

وقت الاقتباس:عادةً في غضون ثلاث ساعات عمل بعد استلام معلومات الحجم الكامل والمواد ومعايير الأبعاد وسمك الجدار والكمية والتسليم.

صحة الاقتباس:عادة من 3 إلى 7 أيام، وفقًا لأسعار المواد الخام للفولاذ المقاوم للصدأ، وأسعار الصرف، وظروف السوق الحالية.

موعد التسليم

يمكن عادةً تسليم المنتجات ذات الحجم العادي المتوفرة في المخزون خلال 3 إلى 7 أيام.

عادةً ما تستغرق الطلبات التي تتطلب إنتاجًا جديدًا حوالي 25 يومًا. يعتمد جدول التسليم الفعلي على الحجم المحدد والمواد ومعايير الأبعاد وكمية الطلب ومتطلبات الفحص والتعبئة وخطة إنتاج المصنع الحالية.

خدمة ما بعد البيع

فترة ضمان جودة المنتج القياسية لدينا هي سنة واحدة.

إذا تم تأكيد مشكلة الجودة المتعلقة بالتصنيع خلال فترة الضمان، فسيقوم فريقنا بالتحقيق في السبب وتقديم الحل الفني المناسب أو حل ما بعد البيع.

يجب على العملاء تقديم رقم الطلب وحجم المنتج ودرجة المادة ومعايير الأبعاد وسمك الجدار وظروف التثبيت والوسيلة المنقولة والصور أو مقاطع الفيديو ذات الصلة للمساعدة في التقييم الفني.

الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
