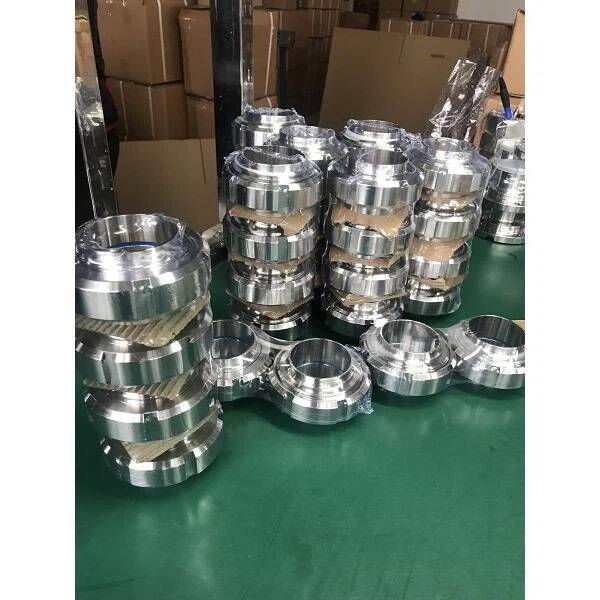

الاتحاد الصحي للفولاذ المقاوم للصدأ
وصف المنتج

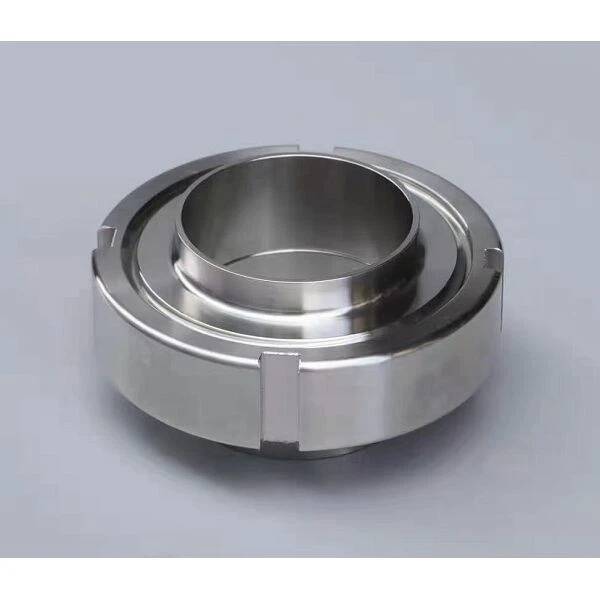

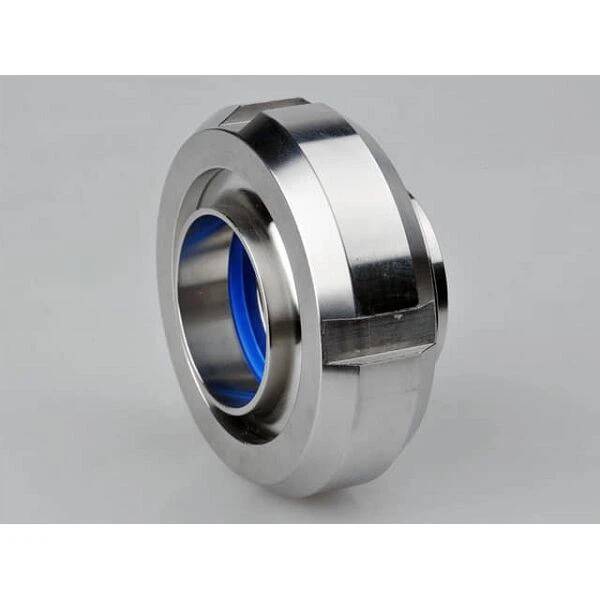

تم تصميم LIANHE الفولاذ المقاوم للصدأ Sanitary Union لتوفير اتصال آمن، صحي، وقابل للفصل في أنظمة الأنابيب الصحية. يسمح هيكلها متعدد المكونات بتوصيل أقسام ومعدات خطوط الأنابيب أو فصلها أو فحصها أو تنظيفها أو استبدالها دون إجراء تعديلات شاملة على نظام الأنابيب المحيط.

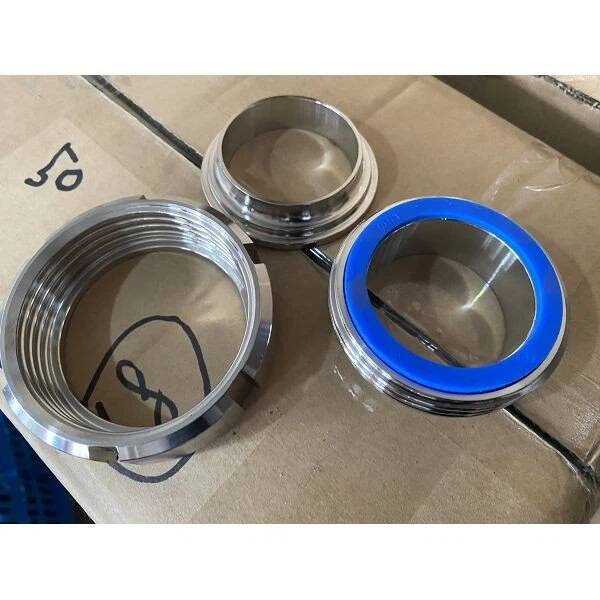

يتكون الاتحاد الصحي من صامولة وجزء ذكر وبطانة وحشية. عند تجميعها بشكل صحيح، تقوم هذه المكونات بإنشاء اتصال ميكانيكي مستقر وتضغط الحشية لتوفير أداء إغلاق يمكن الاعتماد عليه.
تم تصنيعه من خلال التشكيل والتصنيع الدقيق، المنتج متوفر في SS304، SS316، SS304L، وSS316L. تتوفر خيارات اتصال متعددة، ومعايير الأبعاد، والتشطيبات السطحية، وتكوينات الختم لتلبية متطلبات المعالجة الصحية المختلفة.
إن السطح الداخلي الأملس والهيكل المصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل يجعل الوحدة مناسبة لمياه الشرب ومنتجات الألبان والبيرة والمشروبات وغيرها من الوسائط المتوافقة مع المواد الغذائية.
المواصفات الفنية
اسم المنتج:الاتحاد الصحي للفولاذ المقاوم للصدأ
نطاق الحجم:1/4 بوصة – 4 بوصة (DN10–DN100)
المواد المتاحة:SS304، SS316، SS304L، وSS316L
المعايير المطبقة:تكوينات 3-A، وSMS، وIDF، وDIN 11850/11851، وISO، وRTJ
عملية التصنيع:التشكيل والتصنيع الدقيق
مكونات المنتج:
-
الاتحاد الجوز
-
جزء الذكور
-
بطانة
-
طوقا
خيارات الاتصال:نهاية اللحام، نهاية المشبك، والنهاية الملولبة
تنظيف السطح:إزالة الشحوم والتنظيف
خشونة السطح الداخلي:را 0.4-0.8 ميكرومتر
خشونة السطح الخارجي:را 0.8-1.6 ميكرومتر
وضع علامات على المنتج:الشعار – الحجم – المادة – المعيار. يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة ومعلومات الدفعة والعلامات المخصصة الأخرى وفقًا لمتطلبات محددة.
التغليف القياسي:التغليف الفقاعي أو التغليف البلاستيكي، وكرتون التصدير، وحماية الأكياس المنسوجة، والحالات الخشبية
الشهادات:وثائق GB/T 19001-2016 وISO 9001:2015 وCE للمنتجات المعمول بها
ماركة:ليانخه
رمز النظام المنسق: 7307290000
مكان المنشأ:ونزهو، تشجيانغ، الصين
يجب تأكيد الأبعاد النهائية ونوع الاتصال ومواصفات الخيط ومواد الحشية وخشونة السطح ومعايير الأبعاد وفقًا للتطبيق المقصود ومكونات خط أنابيب التزاوج.
الوسائط القابلة للتطبيق
يمكن استخدام الوحدة الصحية المصنوعة من الفولاذ المقاوم للصدأ مع الوسائط الصحية والغذائية المتوافقة، بما في ذلك:
-
مياه الشرب
-
الحليب ومنتجات الألبان
-
جعة
-
المشروبات
-
المنتجات الغذائية السائلة
-
وسائط معالجة صحية أخرى متوافقة
قبل الطلب، يجب على العملاء التأكد من توافق درجة الفولاذ المقاوم للصدأ ومواد الحشية مع الوسط المنقول، وضغط النظام، ودرجة حرارة التشغيل، ومواد التنظيف الكيميائية، وإجراءات الصرف الصحي.
بالنسبة إلى التطبيقات الصيدلانية أو التكنولوجيا الحيوية أو الأغذية أو منتجات الألبان أو التخمير أو غيرها من التطبيقات عالية النقاء، قد تكون هناك حاجة إلى إمكانية تتبع المواد الإضافية أو التوثيق السطحي أو الاختبار أو الشهادة.
تطبيقات المنتج
تعتبر الوحدة الصحية المصنوعة من الفولاذ المقاوم للصدأ مناسبة للتطبيقات التي تتطلب اتصالاً قابلاً للإزالة بين الأنابيب الصحية والصمامات والخزانات والمضخات والأدوات ومعدات المعالجة.
تشمل التطبيقات النموذجية ما يلي:
-
أنظمة معالجة الألبان
-
معدات البيرة والتخمير
-
خطوط إنتاج المشروبات
-
أنظمة مياه الشرب
-
معدات تجهيز الأغذية
-
أنظمة معالجة الأدوية
-
مرافق التكنولوجيا الحيوية
-
معدات إنتاج مستحضرات التجميل
-
أنظمة التنظيف المكاني
-
الخزانات والسفن الصحية
-
اتصالات المضخة والصمام
-
أنظمة نقل السوائل الصحية العامة
الهيكل القابل للفصل يجعل الفحص والصيانة والتنظيف واستبدال المعدات أكثر ملاءمة. إنه مفيد بشكل خاص في المواقع التي تتطلب التفكيك الدوري.
مزايا المنتج
-
مقاومة ممتازة للتآكل والأكسدة
-
عمر خدمة التشغيل الطويل
-
سطح داخلي أملس مع مقاومة منخفضة للتدفق
-
هيكل متين وقابل لإعادة التدوير من الفولاذ المقاوم للصدأ
-
سهولة التركيب والتفكيك والصيانة
-
تقليل تكاليف التركيب والصيانة الشاملة
-
البناء الصحي للتطبيقات الصحية المتوافقة
-
طرق اتصال متعددة متاحة
-
حشية مانعة للتسرب قابلة للاستبدال
-
أسطح التزاوج المصنعة بدقة
-
تتوفر درجات متعددة من الفولاذ المقاوم للصدأ
-
العلامات المخصصة والتعبئة المدعومة
يتيح هيكل الاتحاد إمكانية فتح اتصال خط الأنابيب دون قطع الأنبوب المجاور. ويساعد ذلك على تبسيط عمليات التنظيف الروتينية والفحص وصيانة المعدات واستبدال المكونات.
تعد المحاذاة الصحيحة واختيار الحشية والتجميع والشد ضرورية للختم الموثوق. قد يؤدي الشد الزائد أو غير المتساوي إلى إتلاف الحشية أو التأثير على محاذاة الوصلة.
مكونات المنتج
الاتحاد الجوز
يوفر صامولة الاتحاد القوة الميكانيكية اللازمة لربط المكونات المجمعة معًا. يجب أن تظل خيوطها وأسطح التلامس نظيفة وخالية من التلف أثناء التثبيت.
جزء الذكور
يشكل المكون الذكر جانبًا واحدًا من اتصال الاتحاد ويتم تصنيعه ليتوافق مع معيار الأبعاد وطريقة الاتصال المحددة.
بطانة
تشكل البطانة الجانب الآخر من الاتصال وتساعد في وضع الحشية وضغطها عند تجميع الوحدة.

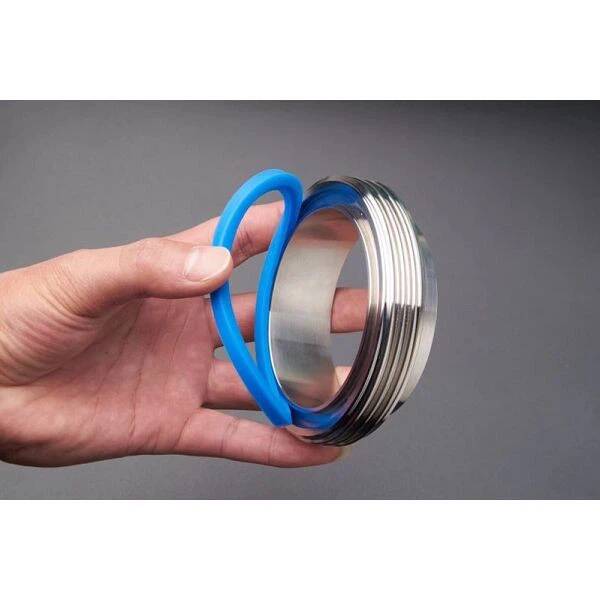

طوقا
تقوم الحشية بإنشاء واجهة الختم بين الجزء الذكري والبطانة. يجب اختيار المواد الخاصة به وفقًا للوسط المنقول، ودرجة حرارة التشغيل، والضغط، ومتطلبات النظافة، وإجراءات التنظيف.
خيارات الاتصال
اتصال نهاية اللحام
تم تصميم تكوين نهاية اللحام للاتصال الدائم بأنبوب الفولاذ المقاوم للصدأ المتوافق. يجب اختيار إجراءات اللحام، ومواد الحشو، والتحكم في الحرارة، وإعداد السطح، ومعالجة ما بعد اللحام وفقًا لدرجة الفولاذ المقاوم للصدأ والمتطلبات الصحية المعمول بها.
اتصال نهاية المشبك
يدعم تكوين نهاية المشبك التجميع والتفكيك المريح. يجب اختيار المشابك والحلقات والحشيات المتوافقة وفقًا لمعايير الأبعاد المعمول بها.
اتصال نهاية مترابطة
يتيح تكوين النهاية الملولبة للاتحاد الاتصال بمكونات خط الأنابيب المترابط المتوافقة. يجب التأكد من نوع الخيط، القطر، درجة الصوت، هيكل الختم، والمعايير المطبقة قبل الطلب.
المعالجة السطحية
يتم إزالة الشحوم من المنتجات وتنظيفها بعد التشغيل الآلي. يمكن تزويد السطح الداخلي بخشونة Ra 0.4-0.8 ميكرومتر، بينما يمكن تزويد السطح الخارجي بخشونة Ra 0.8-1.6 ميكرومتر.
يساعد تشطيب السطح الداخلي المتحكم فيه على تحسين النظافة وتقليل تراكم مخلفات العملية. يجب تحديد قيمة Ra المطلوبة وموقع القياس بالترتيب.
بالنسبة للتطبيقات الصحية عالية النقاء أو المتخصصة، قد يطلب العملاء تلميعًا إضافيًا أو فحص خشونة السطح أو التنظيف أو التخميل وفقًا لمتطلبات المشروع.
وضع علامات على المنتج
قد تتضمن علامات المنتج القياسية ما يلي:
-
شعار ليانه
-
حجم المنتج
-
درجة مادة الفولاذ المقاوم للصدأ
-
معيار الأبعاد المطبق
-
معلومات الدفعة أو التتبع، عند الحاجة
يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة وأرقام المشروع والأرقام الحرارية والعلامات المخصصة الأخرى وفقًا لمتطلبات الطلب المؤكدة.
التعبئة والتغليف
تتم حماية كل وحدة صحية بغلاف فقاعي أو عبوة بلاستيكية لتقليل التعرض للغبار والرطوبة والخدوش وتلوث السطح.
يتم بعد ذلك تعبئة المنتجات في علب كرتونية للتصدير، وملفوفة بأكياس منسوجة للحماية عند الحاجة، ويتم تجميعها في علب خشبية للنقل الدولي.
يمكن توفير كرتونة مخصصة وشعارات العملاء والملصقات والرموز الشريطية وتغليف البليت وترتيبات تغليف الصادرات الأخرى وفقًا للمتطلبات المؤكدة.
الاقتباس والتسليم
وقت الاقتباس:عادةً في غضون ثلاث ساعات عمل بعد استلام معلومات الحجم الكامل والمواد والمعايير ونوع الاتصال والحشية والكمية والتسليم.
صحة الاقتباس:عادة من 3 إلى 7 أيام، وفقًا لأسعار المواد الخام للفولاذ المقاوم للصدأ، وأسعار الصرف، وظروف السوق الحالية.
موعد التسليم:يمكن عادةً تسليم المنتجات ذات الحجم العادي المتوفرة في المخزون خلال 3 إلى 7 أيام. عادةً ما تستغرق الطلبات التي تتطلب إنتاجًا جديدًا حوالي 25 يومًا.
يعتمد جدول التسليم الفعلي على الحجم المحدد والمواد ومعايير الأبعاد وطريقة الاتصال والحشية وكمية الطلب ومتطلبات الفحص وخطة إنتاج المصنع الحالية.
خدماتنا
-
معرفة واسعة بالأسواق الدولية والقدرة على دعم متطلبات الأنابيب الصحية المختلفة.
-

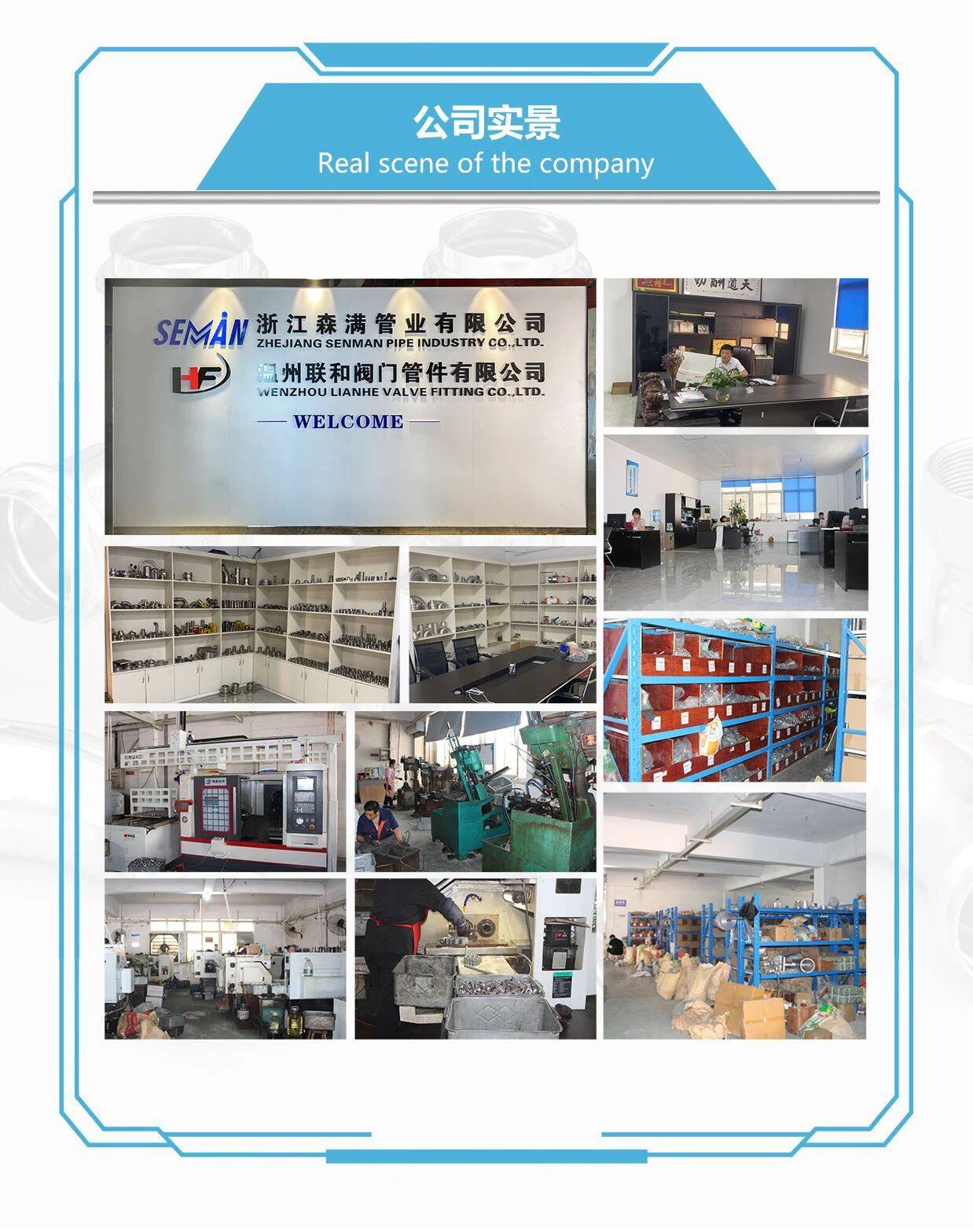

التصنيع المباشر من مصنعنا الخاص في ونتشو، تشجيانغ، الصين.
-

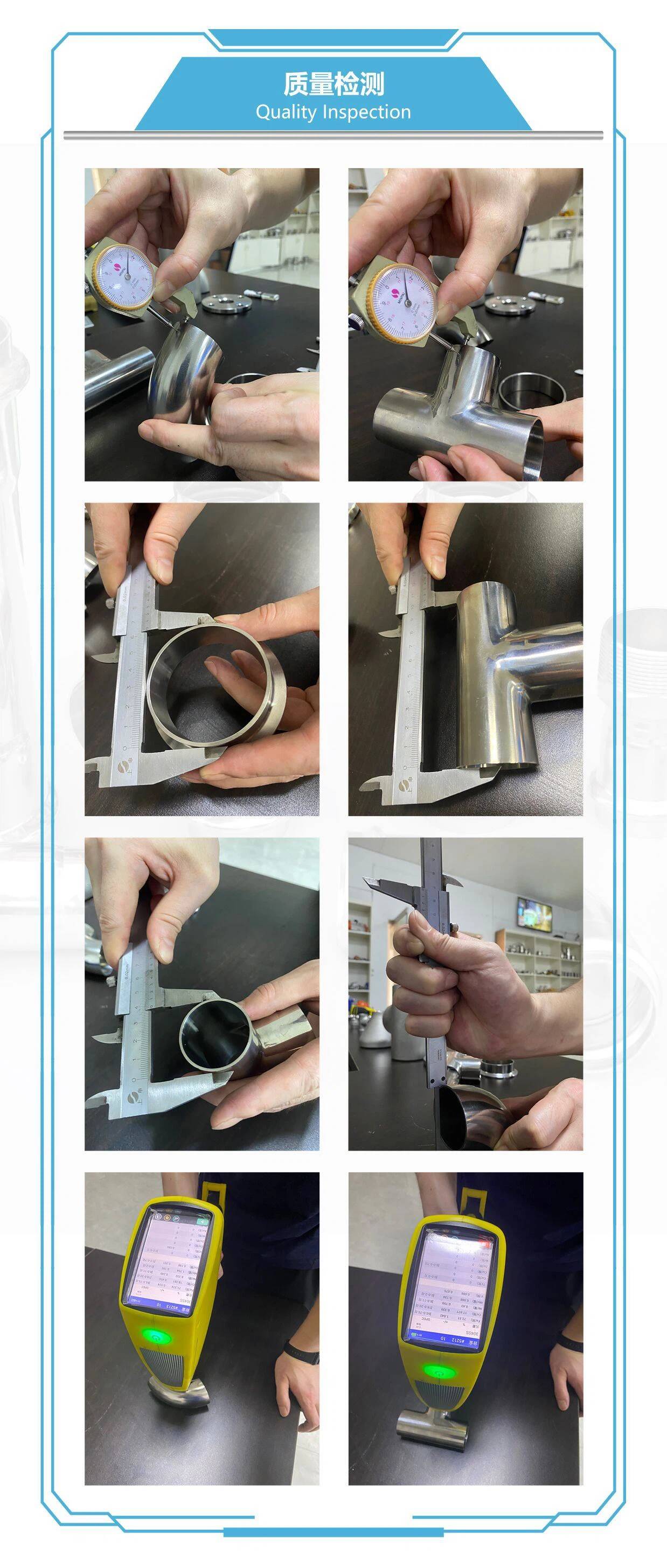

يركز فريق فني وإنتاجي ذو خبرة على الحفاظ على جودة المنتج المتسقة.
-
أنظمة تصنيع ومراقبة تكاليف فعالة مصممة لتوفير أسعار تنافسية للمصنع.
-
خبرة واسعة في الإنتاج وإدارة الجودة والمبيعات الدولية للمنتجات الصحية.
يمكن دعم تصنيع المعدات الأصلية والإنتاج المخصص وفقًا لرسومات العملاء والعينات ومتطلبات المواد ومعايير الاتصال وعلامات المنتج ومتطلبات تشطيب السطح وتعليمات التغليف.
الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
