الفولاذ المقاوم للصدأ حلقة العقص اقتران

وصف المنتج

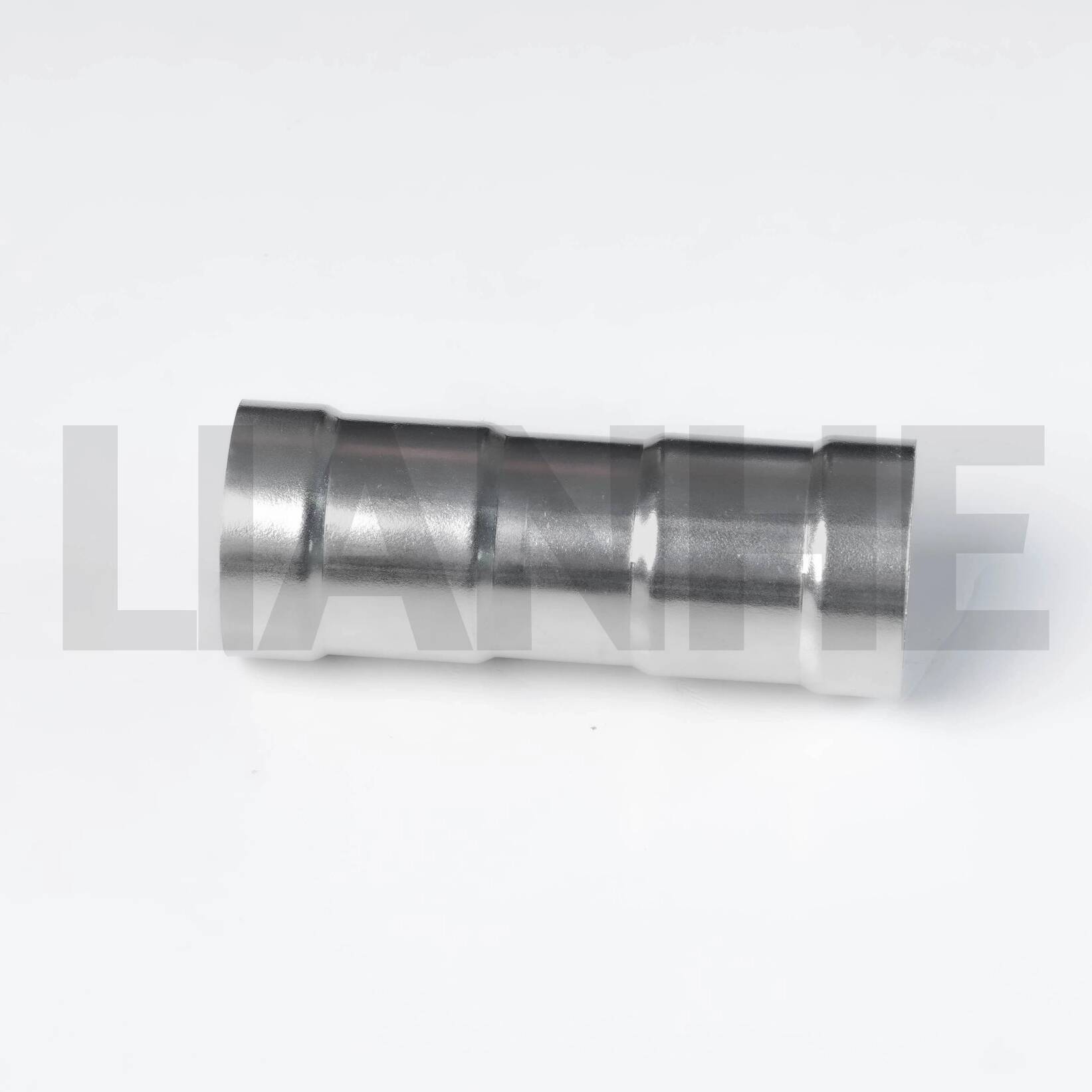

تم تصميم أداة التوصيل الحلقية المصنوعة من الفولاذ المقاوم للصدأ LIANHE لربط اثنين من أنابيب الفولاذ المقاوم للصدأ المتوافقة في أنظمة أنابيب المياه والغاز والصناعية. يوفر تكوين المقبس المزدوج اتصالاً آمنًا مع الحفاظ على مسار تدفق مستمر وفعال.

تم تصنيعها من أنابيب الفولاذ المقاوم للصدأ المشكلة ميكانيكيًا، وتجمع القارنة بين دقة الأبعاد ومقاومة التآكل وأداء الختم الموثوق. تعمل وصلة العقص الحلقية أيضًا على تبسيط عملية التثبيت عن طريق تقليل الحاجة إلى الخيوط التقليدية أو اللحام في الموقع.

المواصفات الفنية الأساسية

يتم إنتاج وصلات العقص الحلقية LIANHE بأحجام متعددة ودرجات من الفولاذ المقاوم للصدأ لتلبية متطلبات الأنابيب والمشروع المختلفة.

• نطاق الحجم:1/2 بوصة – 4 بوصة (DN15–DN100)

• سمك الجدار:0.8-2.0 ملم

• المعايير المطبقة:GB، EN، DIN، ASME

• مواد:SS304، SS304L، SS316 وSS316L

• الدرجات المعادلة:0Cr18Ni9، S30408، SUS304، 1.4301، 0Cr17Ni12Mo2، S30403، 1.4306، S31603 و1.4404

• اتصال المقبس:تجعيد الدائري

• الضغط الاسمي:PN16

• ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

• ضغط اختبار محكم الهواء:1.05 ميجا باسكال

• نطاق درجة حرارة الحشية:-20 درجة مئوية إلى 110 درجة مئوية

• عملية التصنيع:تم تشكيلها ميكانيكيًا من أنابيب الفولاذ المقاوم للصدأ

• المعالجة السطحية:تلميع الاهتزاز أو التلميع المغناطيسي أو التخليل

• الوسائط القابلة للتطبيق:مياه الشرب الباردة والساخنة ومياه الصرف الصحي والمياه الصناعية والنفط والغاز

• وضع علامات على المنتج:الشعار والقطر الخارجي وسمك الجدار ودرجة المواد

• علامات تصنيع المعدات الأصلية:شعار العميل والوسم المخصص متاح

• ماركة:ليانخه

• مكان المنشأ:ونزهو، الصين

• رمز النظام المنسق: 7307230000

يجب التأكد من التوافق الفعلي بين الضغط ودرجة الحرارة والوسائط وفقًا لدرجة الفولاذ المقاوم للصدأ والحشية وحجم الأنبوب ومعيار النظام المطبق.

التطبيقات وفوائد المنتج

يمكن استخدام أداة التوصيل لتوصيل أقسام الأنابيب المستقيمة بأنظمة المياه والغاز ومياه الشرب المباشرة والتدفئة وتكييف الهواء وحماية البيئة والمياه الصناعية المتوافقة.

وتشمل التطبيقات النموذجية المشاريع الهندسية والسفن والمباني التجارية والسكنية والمستشفيات والفنادق والمرافق الصناعية. بالنسبة للبخار أو الزيت أو الغاز أو الوسائط الأخرى المطلوبة، تأكد من توافق المواد والحشية قبل الطلب.

مزايا المنتج الرئيسية

1. القوة الهيكلية:يوفر الجسم المُشكل ميكانيكيًا القوة وثبات الأبعاد لتركيبات الأنابيب المتوافقة.

2. مقاومة التآكل:تتوفر درجات متعددة من الفولاذ المقاوم للصدأ لبيئات تشغيل مختلفة.

3. عمر خدمة طويل:هيكل متين من الفولاذ المقاوم للصدأ يمكن أن يقلل من متطلبات الاستبدال والصيانة.

4. مقاومة التدفق المنخفض:يساعد الممر الداخلي المستمر على دعم نقل السوائل بكفاءة.

5. الأداء الزلزالي:المفصل الميكانيكي مناسب للأنظمة المصممة بشكل مناسب والمعرضة للاهتزاز أو الحركة.

6. القيمة البيئية:الفولاذ المقاوم للصدأ متين وقابل لإعادة التدوير، ويدعم تركيبات الأنابيب طويلة العمر.

7. التثبيت السريع:يقلل تجعيد الحلقة من الحاجة إلى الخيوط التقليدية أو اللحام في الموقع.

8. التثبيت المخفي:الوصلة المدمجة مناسبة لتخطيطات الأنابيب المكشوفة والمدمجة، وفقًا للمتطلبات المعمول بها.

9. كفاءة التكلفة:يمكن أن يؤدي التثبيت السريع والصيانة المحدودة إلى تقليل التكلفة الإجمالية لنظام الأنابيب.

10. مقاومة التآكل:يوفر الجسم المصنوع من الفولاذ المقاوم للصدأ المتانة في ظل ظروف التشغيل المناسبة.

11. التطبيقات الصحية:يمكن استخدام المواد المتوافقة في أنظمة مياه الشرب التي تلبي المتطلبات الصحية ذات الصلة.

12. ختم موثوق:توفر الأنابيب والحشية وأداة العقص الصحيحة وصلة آمنة ومقاومة للتسرب.

13. اتصال متسق:يساعد تصميم المقبس المزدوج في الحفاظ على محاذاة الأنابيب بين قسمين متصلين.

مراقبة الجودة والاختبار

تطبق LIANHE إجراءات الفحص أثناء العملية والنهائية طوال فترة الإنتاج. يقوم موظفو مراقبة الجودة المخصصون بفحص المواد والأبعاد والأسطح وأداء الختم ووضع العلامات والتعبئة قبل الشحن.

عملية مراقبة الجودة من ثماني خطوات

1. فحص درجة المواد الخام، القطر الخارجي وسمك الجدار.

2. تحقق من طول المادة وحالة نهاية الأنبوب بعد القطع.

3. افحص المقبس والقطر الخارجي وسمك الجدار بعد المعالجة.

4. فحص المنطقة المشكلة وأبعاد اللحام وحالة السطح حيثما أمكن ذلك.

5. التحقق من السطح والأبعاد وهندسة المقبس بعد المعالجة الحرارية.

6. فحص السطح النهائي بعد التلميع أو التخليل.

7. إجراء الاختبارات الهيدروليكية وضيق الهواء المعمول بها.

8. التحقق من علامات المنتج والكميات والتغليف قبل التسليم.

عناصر الاختبار المتاحة

قد تشمل الاختبارات الهيدروستاتيكي، وضيق الهواء، والضغط، والضغط السلبي، والسحب، ودورة الماء الساخن والبارد، والانحناء والالتواء الهيدروستاتيكي، والاهتزاز واختبارات التأثير.

يغطي فحص التسليم المواد وتشطيب السطح والأبعاد والأداء الهيدروستاتيكي ومحكم الإغلاق وفقًا للمواصفات المعمول بها.

وثائق التفتيش

وفقًا لمتطلبات المنتج والطلب، قد تتضمن الوثائق المتاحة ما يلي:

• EN 10204 3.1 شهادة اختبار المواد

• شهادة فحص المواد الخام

• تقرير الاختبار الشعاعي

• تقرير اختبار الختم الهيدروليكي

• تقرير فحص الأبعاد

• تقرير التفتيش من طرف ثالث

تشمل شهادات الشركة المدرجة GB/T 19001-2016، وISO 9001:2015، وCE، والترخيص الصحي. يرجى التأكد من الشهادات التي تنطبق على سوق التوصيل والوجهة المحدد.

معدات الإنتاج وقدرة المصنع

تشتمل معدات الإنتاج على خمسة خطوط لحام أنابيب أوتوماتيكية، وآلتين للقطع بالليزر، وخمسة آلات تلميع اهتزازية، وآلتين تلميع مغناطيسيتين، وخمس وحدات اختبار محكم وهيدروليكية، وثلاث آلات تشكيل، وثلاث آلات حفر، وآلتين حفر، وعشرة مخارط CNC وستة آلات مواجهة النهاية.

يقوم المرفق أيضًا بتشغيل معدات تمديد المياه، وثني الأنابيب، واللحام الأوتوماتيكي بقوس الأرجون، والسحب الهيدروليكي، والتثقيب عالي السرعة، ووضع العلامات بالليزر، ومعدات التعبئة والتغليف.

تدعم LIANHE العملاء بمتطلبات السوق الخاصة، واختيار المنتجات الفنية، ووضع علامات OEM، والتعبئة المخصصة، وإدارة الإنتاج وعروض الأسعار التنافسية تجاريًا.

شروط التعبئة والتغليف والتجارة

• التعبئة:الأكياس البلاستيكية والكرتون والحالات الخشبية

• موك:عموما 5-10 قطع

• مخزون:مع مراعاة الحجم المطلوب والمواد والمخزون الحالي

• العينات:قد تكون عينات مجانية متاحة؛ لا يتم تضمين رسوم البريد السريع

• وقت الاقتباس:عادة في غضون ثلاث ساعات بعد تلقي المتطلبات الكاملة

• صلاحية السعر:بشكل عام، من 3 إلى 7 أيام، اعتمادًا على ظروف سوق المواد

• تسليم المخزون:حوالي 3-7 أيام للأحجام العادية المتاحة

• مهلة الإنتاج:حوالي 25 يوما

• قسط:30% T/T إيداع و 70% رصيد قبل التسليم؛ يمكن مناقشة مصطلحات محددة

• طرق الدفع:/ تي تي، ويسترن يونيون وباي بال

• شروط التجارة:إكسو، فوب، CFR، CIF، DDP وDDU

• شحن:عن طريق البحر أو الجو أو الدولي السريع

• ضمان:ضمان الجودة القياسي لمدة عام واحد

للحصول على عرض أسعار دقيق، يرجى تقديم الحجم المطلوب وسمك الجدار ودرجة المادة والكمية ووسط التشغيل والضغط ودرجة الحرارة ووضع العلامات والتعبئة والوجهة.
