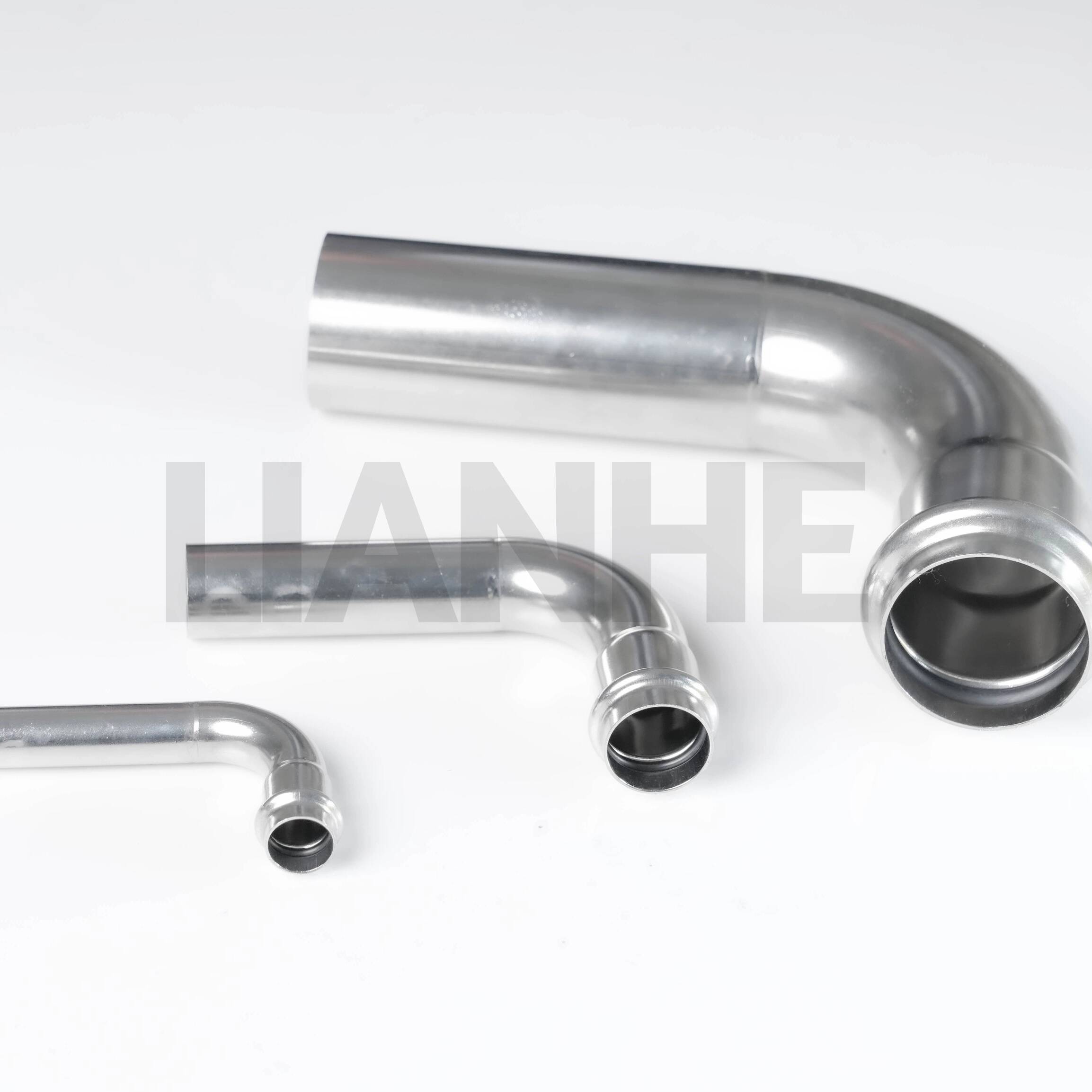

تم تصميم مكبس الفولاذ المقاوم للصدأ LIANHE ذو الكوع الطويل 90 درجة من النوع S لتغيير اتجاه خط أنابيب الفولاذ المقاوم للصدأ المتوافق بمقدار 90 درجة. يوفر شكل الانحناء الممتد الخاص به انتقالًا اتجاهيًا أكثر سلاسة من الكوع المدمج، مما يساعد في الحفاظ على التدفق المستقر عبر أنظمة المياه والغاز والأنابيب الصناعية.
يتم تصنيع الكوع من أنابيب الفولاذ المقاوم للصدأ المشكلة ميكانيكيًا، ويجمع بين دقة الأبعاد ومقاومة التآكل وأداء المفاصل الموثوق به. يسمح مقبس الضغط من النوع S بالتركيب السريع دون استخدام الخيوط التقليدية أو اللحام في الموقع.
|
المعلمة |
مواصفة |
|---|---|
|
نطاق الحجم |
1/4 بوصة – 4 بوصة (DN10–DN100) |
|
سمك الجدار |
0.6-2.0 ملم |
|
المعايير المعمول بها |
GB/T 19228.2-2011، CJ/T 152-2016، CJ/T 466-2014، EN، DIN، ASME |
|
أنواع المنتجات |
النوع أ، النوع ب |
|
مواد |
SS304، SS304L، SS316، SS316L |
|
الدرجات المعادلة |
0Cr18Ni9، S30408، SUS304، 1.4301، 0Cr17Ni12Mo2، S30403، 1.4306، S31603، 1.4404 |
|
مواد الحشية |
CIIR، EPDM، PTFE، مطاط النتريل |
|
نطاق درجة حرارة الحشية |
-20 درجة مئوية إلى 110 درجة مئوية |
|
اتصالات المقبس |
النوع D، النوع S |
|
الضغط الاسمي |
PN16 |
|
ضغط الاختبار الهيدروستاتيكي |
2.5 ميجا باسكال |
|
ضغط اختبار محكم الهواء |
1.05 ميجا باسكال |
|
عملية التصنيع |
تم تشكيلها ميكانيكيًا من أنابيب الفولاذ المقاوم للصدأ |
|
المعالجة السطحية |
تلميع الاهتزاز، تلميع المغناطيسي، التخليل |
|
وضع علامات على المنتج |
الشعار، القطر الخارجي، سمك الجدار، درجة المواد |
|
وضع علامات على صانعي القطع الأصلية |
تتوفر شعارات العملاء والعلامات المخصصة |
|
الوسائط القابلة للتطبيق |
مياه الشرب الباردة والساخنة، مياه الصرف الصحي، المياه الصناعية، النفط، الغاز |
|
رمز النظام المنسق |
7307230000 |
|
ماركة |
ليانخه |
|
مكان المنشأ |
ونزهو، الصين |
يجب التأكد من التوافق الفعلي بين الضغط ودرجة الحرارة والوسائط وفقًا لدرجة الفولاذ المقاوم للصدأ والحشية وحجم الأنبوب ومعيار النظام المطبق.
تدير LIANHE منشأة التصنيع الخاصة بها في Wenzhou، الصين. يستخدم المصنع معدات تشكيل الأنابيب واللحام والتصنيع والتلميع واختبار الضغط لدعم إنتاج تجهيزات الضغط المصنوعة من الفولاذ المقاوم للصدأ.
معدات الإنتاج الرئيسية تشمل:
5 خطوط إنتاج لحام الأنابيب الأوتوماتيكية
عدد 2 ماكينة تقطيع بالليزر
عدد 2 ماكينة للنقش بالليزر
5 آلات تلميع الاهتزاز
عدد 2 ماكينة تلميع مغناطيسية
5 وحدات لمقاومة الهواء والاختبار الهيدروليكي
3 ماكينات تشكيل
3 ماكينات حفر
عدد 2 ماكينة حفر
10 مخارط CNC
6 آلات مواجهة النهاية
عدد 2 ماكينة تمدد مائي عمودية
عدد 2 ماكينة تمدد مائي من النوع الإطاري
10 آلات ثني الأنابيب
8 ماكينات لحام أوتوماتيكية بقوس الأرجون
4 ماكينات رسم هيدروليك
4 آلات تثقيب هيدروليكية عالية السرعة
التعبئة والتغليف ومعدات الإنتاج ذات الصلة
يقوم موظفو مراقبة الجودة المخصصون بإجراء عمليات التفتيش أثناء العملية والنهائية. يتم فحص المنتجات قبل الشحن وفقًا لمواصفات المنتج ومتطلبات الطلب المعمول بها.
فحص درجة المواد الخام، القطر الخارجي وسمك الجدار.
تحقق من طول المادة وحالة نهاية الأنبوب بعد القطع.
افحص المقبس والقطر الخارجي وسمك الجدار بعد المعالجة.
تحقق من منطقة تشكيل الكوع وأبعاد اللحام وحالة السطح حيثما أمكن ذلك.
افحص السطح والأبعاد وشكل الانحناء والمقبس بعد المعالجة الحرارية.
التحقق من السطح النهائي بعد التلميع أو التخليل.
إجراء الاختبارات الهيدروليكية وضيق الهواء المعمول بها.
التحقق من علامات المنتج والكميات والتغليف قبل الشحن.
قد تشمل عناصر الاختبار المتوفرة ما يلي:
الاختبار الهيدروستاتيكي
اختبار ضيق الهواء
اختبار الضغط
اختبار الضغط السلبي
اختبارات الرسم
اختبار دورة المياه الساخنة والباردة
اختبار الانحناء والالتواء الهيدروستاتيكي
اختبار الاهتزاز الهيدروستاتيكي
اختبار التأثير الهيدروستاتيكي
يغطي فحص التسليم المواد وتشطيب السطح والأبعاد والأداء الهيدروستاتيكي ومحكم الإغلاق وفقًا لخطة الفحص المعمول بها.
التعبئة والتغليف:الأكياس البلاستيكية والكرتون والحالات الخشبية
موك:عموما 5-10 قطع
مخزون:مع مراعاة الحجم المطلوب والمواد والمخزون الحالي
العينات:قد تتوفر عينات قياسية مجانية؛ لا يتم تضمين رسوم البريد السريع
وقت الاقتباس:عادة في غضون ثلاث ساعات بعد تلقي المتطلبات الكاملة
صلاحية السعر:بشكل عام، من 3 إلى 7 أيام، اعتمادًا على ظروف سوق المواد
تسليم المخزون:ما يقرب من 3-7 أيام للأحجام العادية المتاحة من المخزون
مهلة الإنتاج:حوالي 25 يوما
شروط الدفع:30% T/T إيداع و 70% رصيد قبل التسليم؛ يمكن مناقشة مصطلحات محددة
طرق الدفع:/ تي تي، ويسترن يونيون وباي بال
شروط التجارة:إكسو، فوب، CFR، CIF، DDP وDDU
طرق الشحن:عن طريق البحر أو الجو أو الدولي السريع
ضمان:ضمان الجودة القياسي لمدة عام واحد
في حالة حدوث مشكلة مؤكدة تتعلق بجودة المنتج ضمن شروط الضمان المعمول بها، ستعمل LIANHE مع العميل لتوفير الحل المناسب.
