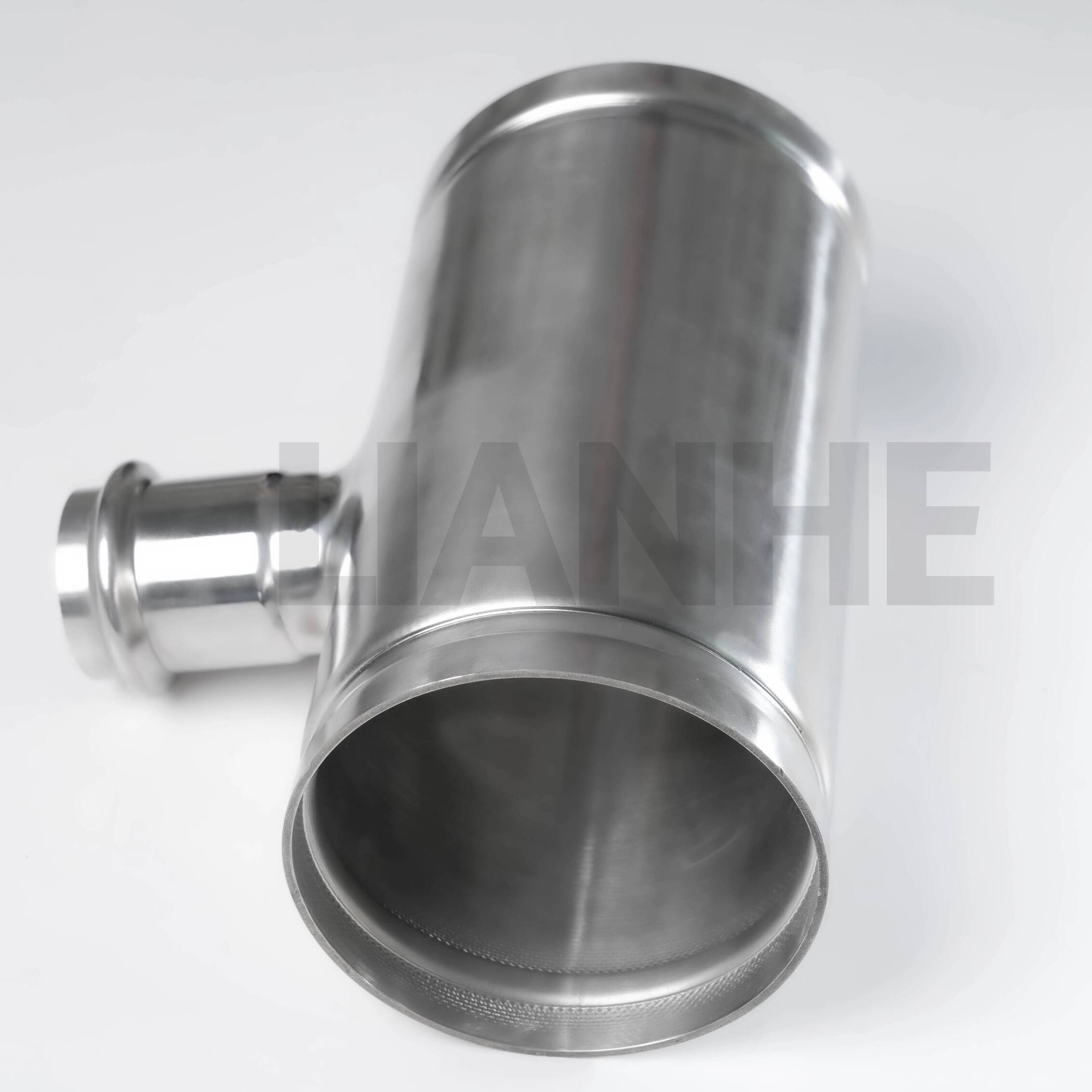

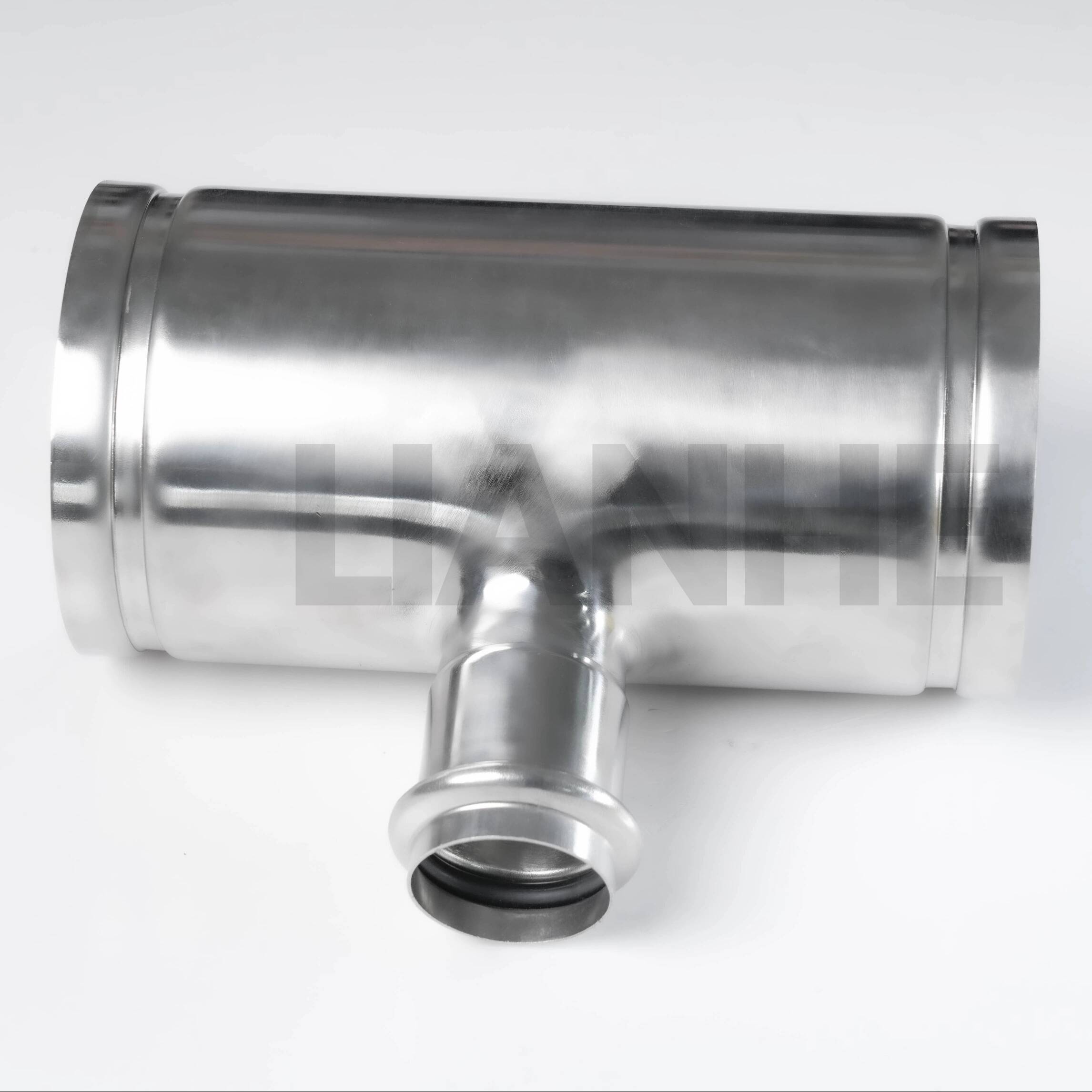

أخدود من الفولاذ المقاوم للصدأ وضغط على نقطة الإنطلاق

وصف المنتج

تم تصميم الأخدود والضغط من الفولاذ المقاوم للصدأ LIANHE لإنشاء اتصال فرعي مستقر في أنظمة نقل المياه والغاز والسوائل المتوافقة. من خلال الجمع بين الوصلة المحززة والوصلة الملائمة للضغط، تدعم التركيبة تجميع خطوط الأنابيب بكفاءة وتساعد على توصيل أقسام الأنابيب المختلفة داخل شبكة أنابيب واحدة.

يوفر هيكلها المصنوع من الفولاذ المقاوم للصدأ الذي تم تشكيله ميكانيكيًا دقة أبعاد موثوقة ومقاومة للتآكل واستقرارًا هيكليًا على المدى الطويل. يساعد الممر الداخلي الانسيابي على تقليل مقاومة التدفق، بينما تدعم أطراف الاتصال المشكلة بدقة التثبيت الآمن وأداء الختم الذي يمكن الاعتماد عليه.

متوفر بأحجام تتراوح من 2 بوصة إلى 8 بوصة (DN50–DN200)، إن الأخدود الفولاذي المقاوم للصدأ وأداة الضغط مناسبة للمنشآت الصناعية والمباني التجارية والتطورات السكنية ومشاريع معالجة المياه ومنشآت التدفئة وتطبيقات الأنابيب ذات القطر الكبير الأخرى.

المواصفات الفنية

نوع المنتج:أخدود من الفولاذ المقاوم للصدأ وضغط على نقطة الإنطلاق

نطاق الحجم:2 بوصة – 8 بوصة (DN50–DN200)

سمك الجدار:1.0-5.0 ملم

المعايير المطبقة:GB/T 19228.2-2011، CJ/T 152-2016، CJ/T 466-2014، EN، DIN، وASME

المواد المتاحة:

• 0Cr18Ni9، SS304، S30408، SUS304، و1.4301

• 0Cr17Ni12Mo2، SS316، وSUS316

• SS304L، S30403، و1.4306

• SS316L، S31603، و1.4404

نوع الاتصال:الأخدود × اضغط على اتصال

خيارات الضغط على النهاية:النوع D والنوع S

الضغط الاسمي:PN16

ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

ضغط اختبار محكم الهواء:1.05 ميجا باسكال

نطاق درجة حرارة الحشية المطبقة:-20 درجة مئوية إلى +110 درجة مئوية

عملية التصنيع:يتم تشكيلها ميكانيكيا من أنابيب الفولاذ المقاوم للصدأ

خيارات المعالجة السطحية:تلميع الاهتزاز، والتلميع المغناطيسي، والتخليل

وضع علامات على المنتج:الشعار-OD-W.T.-المواد. يمكن تطبيق شعارات العملاء والعلامات المخصصة وفقًا لمتطلبات الطلب المحددة.

ماركة:ليانخه

مكان المنشأ:ونزهو، تشجيانغ، الصين

تعتمد حدود الضغط ودرجة الحرارة الفعلية على حجم المنتج، وسمك الجدار، ودرجة الفولاذ المقاوم للصدأ، ومواد حلقة الختم، والوسيلة المنقولة، ومعيار المشروع المطبق.

التطبيقات والوسائط المدعومة

تم تصميم أخدود ومحملات الضغط المصنوعة من الفولاذ المقاوم للصدأ LIANHE للاستخدام المتعدد في مشاريع الأنابيب التجارية والسكنية والبلدية والبحرية والصناعية. يساعد الاتصال المركب المهندسين على دمج خطوط الأنابيب الرئيسية المحززة مع خطوط الأنابيب الفرعية الملائمة للضغط مع الحفاظ على عملية التثبيت الفعالة.

الوسائط القابلة للتطبيق:

• مياه الشرب

• الماء البارد والماء الساخن

• مياه الصرف الصحي

• المياه الصناعية

• النفط والوسائط السائلة المتوافقة

• الغاز والوسائط الغازية المتوافقة

مجالات التطبيق النموذجية:

• المشاريع الهندسية والبنية التحتية

• السفن ومنشآت الأنابيب البحرية

• المباني التجارية

• المباني السكنية

• المستشفيات والمرافق الطبية

• الفنادق والمرافق العامة

• معدات حماية البيئة

• مرافق معالجة المياه

• أنظمة التدفئة

• أنظمة تكييف الهواء

• مرافق المعالجة الصناعية

يمكن استخدام التركيبات في أنظمة إمدادات المياه، وأنظمة توزيع الغاز، وخطوط أنابيب مياه الشرب المباشرة، وأنظمة مياه الصرف الصحي، وخطوط أنابيب حماية البيئة، وأنظمة البخار، وخطوط أنابيب التدفئة، وشبكات تكييف الهواء، وأنظمة المياه الصناعية.

قبل الطلب، يجب على العملاء التأكد من توافق مادة الفولاذ المقاوم للصدأ والحشية مع الوسط المنقول، ودرجة حرارة التشغيل، وضغط النظام، وبيئة التثبيت.

مزايا المنتج

يوفر الأخدود الفولاذي المقاوم للصدأ ونقطة الإنطلاق المضغوطة توازنًا عمليًا بين القوة الميكانيكية، ومقاومة التآكل، وكفاءة التركيب، وأداء التشغيل على المدى الطويل.

تشمل المزايا الرئيسية للمنتج ما يلي:

1. مقاومة ميكانيكية عالية والضغط

2. مقاومة ممتازة للتآكل والأكسدة

3. عمر خدمة التشغيل الطويل

4. انخفاض مقاومة التدفق الداخلي

5. الاهتزاز الجيد والأداء الزلزالي

6. اتصال فرعي موثوق

7. هيكل من الفولاذ المقاوم للصدأ مسؤول بيئيًا

8. تركيب سريع ومريح

9. مناسبة للتركيب المخفي حيثما يسمح بذلك

10. تقليل تكاليف التركيب والصيانة الشاملة

11. مقاومة التآكل جيدة

12. البناء الصحي لأنظمة مياه الشرب المناسبة

13. أداء إغلاق يمكن الاعتماد عليه مع تقليل مخاطر التسرب

يتيح الطرف المحزز إمكانية الاتصال المريح بخط أنابيب محزز متوافق، بينما يوفر طرف الضغط اتصالاً ميكانيكيًا سريعًا بالأنبوب الفرعي. يمكن لهذا التصميم المدمج أن يقلل من اللحام في الموقع، ويبسط إجراءات التثبيت، ويختصر الجدول الزمني للبناء.

يعد الإعداد الصحيح للأنابيب، وأبعاد الأخدود، وعمق الإدخال، واختيار الحشية، ومعايرة أداة الضغط، والفحص النهائي أمرًا ضروريًا للحصول على أداء ميكانيكي وختم موثوق.

ضمان الجودة والشهادات

تطبق LIANHE إجراءات مراقبة الجودة في جميع أنحاء فحص المواد الخام، وقطع الأنابيب، والتشكيل الميكانيكي، واللحام، والمعالجة الحرارية، والتشطيب السطحي، واختبار الضغط، ووضع علامات على المنتج، والتعبئة والتغليف.

الشهادات المتاحة:

• جيجابايت/تي 19001-2016

• الأيزو 9001:2015

• وثائق CE للمنتجات المعمول بها

• رخصة صحية

يجب التأكد من توفر الشهادات الفردية ونطاقها وفقًا للمنتج المحدد والسوق المقصود.

تقارير تفتيش المصنع

يمكن تقديم تقارير الفحص والمستندات الداعمة وفقًا لمتطلبات المنتج والطلب المتفق عليها، بما في ذلك:

• EN 10204 3.1 شهادة اختبار المواد

• شهادة فحص المواد الخام

• تقرير الاختبار الشعاعي، عند الاقتضاء

• تقرير اختبار الختم الهيدروليكي

• تقرير فحص الأبعاد

• تقرير فحص نهاية الاتصال

• تقرير التفتيش من طرف ثالث

• وثائق الجودة الأخرى الخاصة بالمشروع

يجب التأكد من نطاق الفحص ونسبة الاختبار ومتطلبات المستندات وترتيبات مشاهدة الطرف الثالث قبل الإنتاج.

إجراءات الاختبار

يشمل اختبار المنتج المتاح ما يلي:

• اختبار الضغط الهيدروستاتيكي

• اختبار ضيق الهواء

• اختبار ضغط العمل

• اختبار الضغط السلبي

• اختبار الانسحاب

• اختبار دورة درجة حرارة الماء البارد والساخن

• اختبار الانحناء والالتواء الهيدروستاتيكي

• اختبار الاهتزاز الهيدروستاتيكي

• اختبار التأثير الهيدروستاتيكي

فحص التسليم:المواد، حالة السطح، أبعاد المنتج، أبعاد المقبس والأخدود، الأداء الهيدروستاتيكي، إحكام الإغلاق، علامات المنتج، الكميات، والتعبئة والتغليف.

تعتمد الاختبارات المطبقة على مواصفات المنتج، والمعايير الحاكمة، والتطبيق المقصود، وخطة الفحص المؤكدة.

مراقبة جودة المنتج في ثماني خطوات

يقوم موظفو مراقبة الجودة بإجراء عمليات التفتيش أثناء العملية والنهائية طوال فترة الإنتاج. يتم فحص المنتجات قبل التسليم للتأكد من أن موادها وأبعادها ونهايات التوصيل والأسطح والتغليف تتوافق مع متطلبات الطلب المؤكدة.

1. فحص القطر الخارجي، سمك الجدار، درجة المواد، وحالة السطح للمواد الخام الواردة.

2. التحقق من الطول، موضع القطع، والحالة النهائية للمواد الخام بعد القطع.

3. افحص المقبس والأخدود والقطر الخارجي وسمك الجدار بعد التشغيل الآلي والتشكيل الميكانيكي.

4. التحقق من أبعاد اللحام ومظهر اللحام وجودة السطح بعد اللحام والتشكيل.

5. افحص السطح والأبعاد والأخدود والمقبس بعد المعالجة الحرارية.

6. تحقق من جودة السطح بعد التلميع بالاهتزاز، أو التلميع المغناطيسي، أو التخليل، أو أي معالجة سطحية أخرى.

7. قم بإجراء اختبار الضغط الهيدروليكي ومحكم الغلق وفقًا لمتطلبات الفحص المعمول بها.

8. فحص علامات المنتج والكميات والملصقات ومواد التعبئة والتغليف وعلامات الشحن قبل الشحن.

القدرة الإنتاجية ومعدات المصانع

تم تجهيز منشأة التصنيع لدينا لدعم الإنتاج المستقر لتجهيزات الضغط المصنوعة من الفولاذ المقاوم للصدأ وتجهيزات الأنابيب المحززة للمشاريع الدولية القياسية والمخصصة.

تشتمل معدات الإنتاج على خمسة خطوط إنتاج أوتوماتيكية للحام الأنابيب، وآلتين للقطع بالليزر، وخمسة آلات تلميع اهتزازية، وآلتين تلميع مغناطيسيتين، وخمس وحدات اختبار محكم وهيدروليكي، وثلاث آلات تشكيل، وثلاث آلات حفر، وآلتين حفر، وعشرة مخارط CNC، وستة آلات معالجة نهائية.

تشمل المعدات الإضافية آلتين للتشكيل الهيدروليكي العمودي، وآلتين للتشكيل الهيدروليكي من النوع الإطاري، وعشر آلات لثني الأنابيب، وثماني آلات لحام أوتوماتيكية بقوس الأرجون، وأربع آلات سحب هيدروليكية، وأربع آلات تثقيب هيدروليكية عالية السرعة، وآلتين لوضع العلامات بالليزر، ووحدتي تعبئة، ومعدات التصنيع والفحص الأخرى ذات الصلة.

خدماتنا

1. معرفة واسعة بالأسواق الدولية والقدرة على دعم المتطلبات الفنية المختلفة.

2. التصنيع المباشر من مصنعنا الخاص في ونتشو، تشجيانغ، الصين.

3. يركز فريق فني وإنتاجي ذو خبرة على الحفاظ على جودة المنتج المتسقة.

4. أنظمة تصنيع ومراقبة تكاليف فعالة مصممة لتوفير أسعار تنافسية للمصنع.

5. خبرة واسعة في الإنتاج وإدارة الجودة والمبيعات الدولية لتجهيزات الضغط المصنوعة من الفولاذ المقاوم للصدأ.

تتوفر خدمات تصنيع المعدات الأصلية وأوديإم. يمكن تصنيع المنتجات وفقًا لرسومات العميل والعينات والمواصفات الفنية وعلامات المنتج وتصميمات التغليف ومتطلبات الفحص.

التعبئة والتغليف

كل منتج محمي بكيس بلاستيكي لتقليل التعرض للغبار والرطوبة وتلوث السطح. يتم بعد ذلك تعبئة التركيبات في كرتونة تصدير معززة وتجميعها في علب خشبية عند الحاجة.

يمكن توفير الكراتين المخصصة وشعارات العملاء والملصقات والرموز الشريطية وتغليف البليت وترتيبات التغليف الأخرى وفقًا لمتطلبات الطلب المؤكدة.

الشحن والتسليم

شروط التجارة المتاحة:إكسو، فوب، CFR، CIF، DDP، وDDU

يمكن تسليم المنتجات عن طريق الشحن البحري أو الشحن الجوي أو النقل البري أو الخدمة الدولية السريعة.

موعد التسليم:يمكن عادةً تسليم المنتجات ذات الحجم العادي المتوفرة في المخزون خلال 3 إلى 7 أيام. عادةً ما تستغرق الطلبات التي تتطلب إنتاجًا جديدًا حوالي 25 يومًا.

يعتمد جدول التسليم الفعلي على مواصفات المنتج والكمية وتوافر المواد ومتطلبات الفحص والتعبئة المخصصة وخطة إنتاج المصنع الحالية.

المصطلحات التجارية

رمز النظام المنسق: 7307230000

الحد الأدنى لكمية الطلب:عادة من 5 إلى 10 قطع، حسب حجم المنتج والمخزون الحالي.

نحتفظ بمخزون من العديد من المنتجات العادية والأحجام المطلوبة بشكل شائع. قد يتوفر ما يصل إلى 5000 قطعة من المنتجات المحددة، مما يدعم كميات الطلب المرنة وأوقات التسليم القصيرة. ينبغي إعادة تأكيد المخزون الفعلي عند طلب عرض الأسعار.

شروط الدفع:مطلوب إيداع 30% T/T مقدمًا، مع دفع رصيد T/T المتبقي 70% قبل التسليم. يمكن مناقشة شروط الدفع المحددة وفقًا للطلب.

تشمل طرق الدفع المتاحة T/T وWestern Union وPayPal وغيرها من الطرق المتفق عليها بشكل متبادل.

وقت الاقتباس:عادة في غضون ثلاث ساعات عمل بعد تلقي مواصفات المنتج الكاملة ومتطلبات الكمية.

صحة الاقتباس:عادة من 3 إلى 7 أيام، وفقًا لأسعار المواد الخام للفولاذ المقاوم للصدأ، وأسعار الصرف، وظروف السوق الحالية.

عينات مجانية:يمكن تقديم العينات مجانًا للتحقق من الأبعاد وتقييم الجودة. عادةً ما يتم دفع رسوم التوصيل السريع الدولي من قبل المستلم.

خدمة ما بعد البيع

فترة ضمان جودة المنتج القياسية لدينا هي سنة واحدة. إذا تم تأكيد مشكلة الجودة المتعلقة بالتصنيع خلال فترة الضمان، فسيقوم فريقنا بالتحقيق في السبب وتقديم الحل الفني المناسب أو حل ما بعد البيع.

يجب على العملاء تقديم طراز المنتج، ورقم الطلب، وظروف التثبيت، وضغط التشغيل، ودرجة حرارة العمل، والوسيلة المنقولة، والصور أو مقاطع الفيديو ذات الصلة للمساعدة في التقييم الفني.

الشركة المصنعة ومكان المنشأ:ليانخه - ونزهو، تشجيانغ، الصين
