اقتران الأخدود الفولاذ المقاوم للصدأ لأنظمة أنابيب المياه والغاز

اقتران مخدد من الفولاذ المقاوم للصدأ

نظرة عامة على المنتج

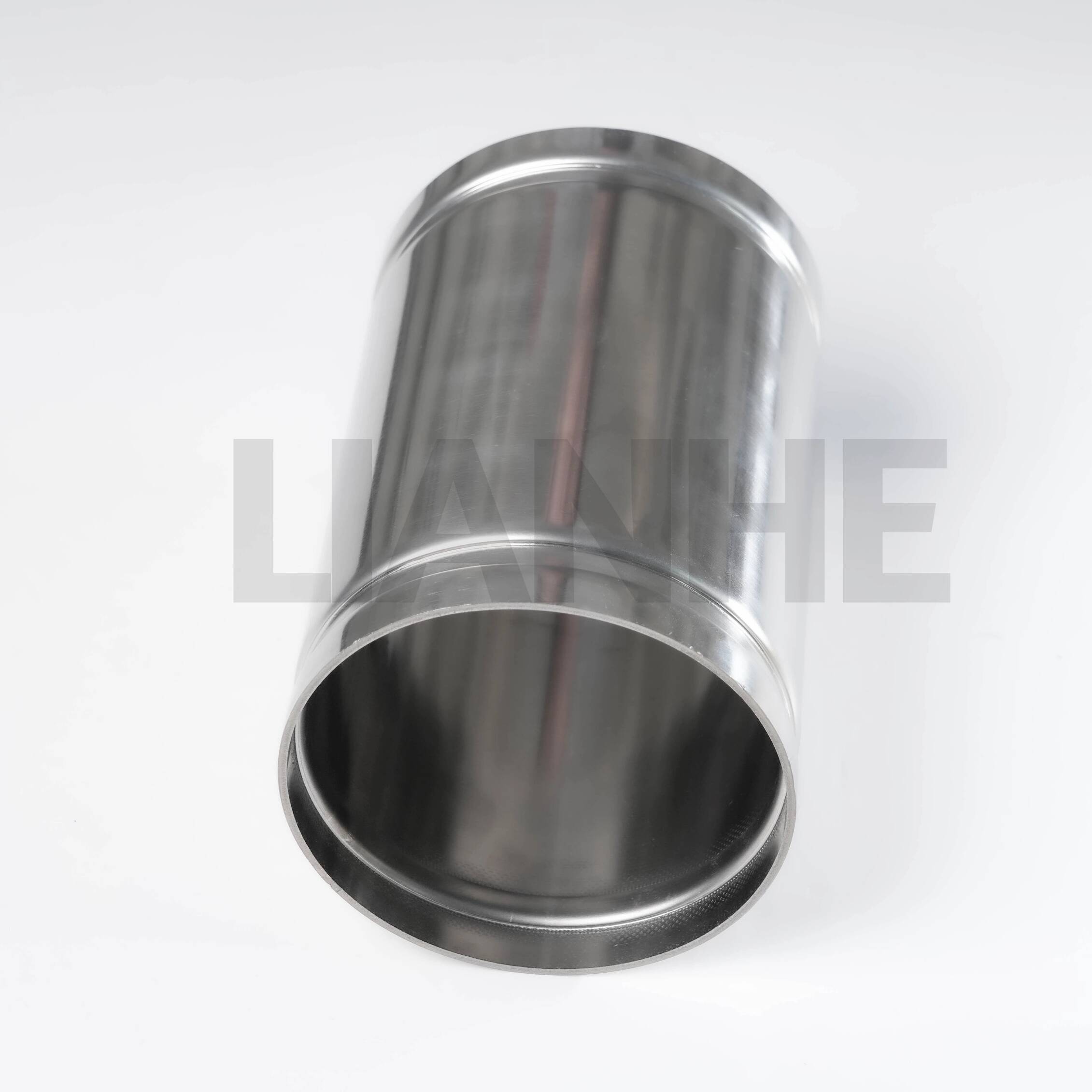

تم تصميم أداة التوصيل المحززة المصنوعة من الفولاذ المقاوم للصدأ LIANHE لتوفير اتصال آمن وفعال لأنظمة الأنابيب ذات القطر المتوسط ​​والكبير. يدعم هيكل الاتصال المحزز التثبيت السريع لخطوط الأنابيب مع توفير قوة ميكانيكية يمكن الاعتماد عليها وأداء الختم.

مصنوعة من أنابيب الفولاذ المقاوم للصدأ المشكلة ميكانيكيًا، توفر الوصلة مقاومة جيدة للتآكل، ثبات الأبعاد، ومتانة طويلة الأمد. إنها مناسبة لإمدادات المياه وتوزيع الغاز والتدفئة والتبريد وحماية البيئة وأنظمة السوائل الصناعية المتوافقة.

بالمقارنة مع طرق التوصيل التي تتطلب لحامًا مكثفًا في الموقع، فإن أدوات التوصيل المحززة المثبتة بشكل صحيح يمكنها تبسيط عملية تجميع خطوط الأنابيب، وتقليل وقت التثبيت، وجعل الفحص أو الصيانة أو الاستبدال في المستقبل أكثر ملاءمة.

تم تصنيعها في منشأتنا في Wenzhou، Zhejiang، الصين، ويتم إنتاج أدوات التوصيل المحززة المصنوعة من الفولاذ المقاوم للصدأ LIANHE وفقًا لإجراءات مراقبة الجودة المعمول بها لدعم المشاريع التجارية والسكنية والصناعية والبحرية والبنية التحتية.

المواصفات الفنية

اسم المنتج:اقتران مخدد من الفولاذ المقاوم للصدأ

نطاق الحجم:2 بوصة – 8 بوصة (DN50–DN200)

سمك الجدار:1.0-5.0 ملم

المعايير المطبقة:GB، EN، DIN، و ASME

المواد المتاحة:

• 0Cr18Ni9، SS304، S30408، SUS304، و1.4301

• 0Cr17Ni12Mo2، SS316، وSUS316

• SS304L، S30403، و1.4306

• SS316L، S31603، و1.4404

نوع الاتصال:اتصال مخدد

الضغط الاسمي:PN16

ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

ضغط اختبار محكم الهواء:1.05 ميجا باسكال

نطاق درجة حرارة الحشية المطبقة:-20 درجة مئوية إلى +110 درجة مئوية

عملية التصنيع:يتم تشكيلها ميكانيكيا من أنابيب الفولاذ المقاوم للصدأ

خيارات المعالجة السطحية:تلميع الاهتزاز، والتلميع المغناطيسي، والتخليل

وضع علامات على المنتج:الشعار-OD-W.T.-المواد. يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة ومعلومات الدفعة والعلامات المخصصة الأخرى وفقًا لمتطلبات الطلب المحددة.

ماركة:ليانخه

رمز النظام المنسق: 7307230000

مكان المنشأ:ونزهو، تشجيانغ، الصين

تعتمد حدود ضغط العمل ودرجة الحرارة الفعلية على حجم أداة التوصيل، وسمك الجدار، ودرجة الفولاذ المقاوم للصدأ، ومواد الحشية، والوسائط المنقولة، وأبعاد الأخدود، ومعيار المشروع المطبق.

مزايا المنتج

تجمع أدوات التوصيل المحززة المصنوعة من الفولاذ المقاوم للصدأ بين مقاومة التآكل، وكفاءة التركيب، والاستقرار الميكانيكي، والصيانة المريحة.

المتانة والموثوقية

• قوة ميكانيكية عالية والاستقرار الهيكلي

• مقاومة ممتازة للتآكل والأكسدة

• مقاومة جيدة للتآكل والتشوه

• عمر خدمة تشغيل طويل في ظل ظروف مناسبة

• أداء مستقر في بيئات الأنابيب الصعبة

الاتصال وأداء التشغيل

• اتصال آمن بين نهايات الأنابيب المحززة المتوافقة

• أداء إغلاق يمكن الاعتماد عليه عند تركيبه بشكل صحيح

• هيكل داخلي انسيابي مع إعاقة تدفق محدودة

• مقاومة جيدة للاهتزاز وحركة خطوط الأنابيب

• مناسبة لأنظمة الأنابيب ذات القطر المتوسط ​​والكبير

التثبيت وكفاءة التكلفة

• تركيب ميكانيكي سريع ومريح

• انخفاض متطلبات اللحام في الموقع

• أقصر وقت تركيب خط الأنابيب

• مريحة التفتيش والصيانة والاستبدال

• تقليل تكاليف التركيب والصيانة الشاملة

• مناسبة للتركيب المخفي حيثما تسمح بذلك متطلبات المشروع

الفوائد البيئية والنظافة

• هيكل متين وقابل لإعادة التدوير من الفولاذ المقاوم للصدأ

• سطح داخلي مقاوم للتآكل

• مناسبة لأنظمة مياه الشرب المتوافقة

• تقليل خطر التلوث الثانوي في ظل الظروف الصحية المناسبة

• تتوفر درجات متعددة من الفولاذ المقاوم للصدأ ومواد الحشية

تعد أبعاد الأخدود الصحيحة، واختيار الحشية، ومحاذاة الأنابيب، وربط البراغي، وإجراءات التثبيت أمرًا ضروريًا للحصول على أداء موثوق. يجب على القائمين على التركيب اتباع تعليمات التثبيت المحددة واستخدام المكونات المتوافقة مع أداة التوصيل المحددة.

الوسائط القابلة للتطبيق

يمكن استخدام الوصلات المحززة المصنوعة من الفولاذ المقاوم للصدأ LIANHE مع:

• مياه الشرب

• الماء البارد والماء الساخن

• مياه الصرف الصحي

• المياه الصناعية

• النفط والوسائط السائلة المتوافقة

• الغاز والوسائط الغازية المتوافقة

يجب تقييم التوافق وفقًا لدرجة الفولاذ المقاوم للصدأ، ومواد الحشية، ودرجة حرارة التشغيل، وضغط النظام، والخصائص الكيميائية للوسط المنقول.

التطبيقات النموذجية

يمكن استخدام أدوات التوصيل المحززة المصنوعة من الفولاذ المقاوم للصدأ في مجموعة واسعة من أنظمة الأنابيب والمشاريع الهندسية، بما في ذلك:

أنظمة الأنابيب

• أنظمة إمدادات المياه وتوزيعها

• خطوط أنابيب مياه الشرب المباشرة

• أنظمة توزيع الغاز

• أنظمة أنابيب الصرف الصحي

• خطوط أنابيب حماية البيئة

• أنظمة البخار ضمن نطاق درجة الحرارة المؤكدة

• شبكات التدفئة

• أنظمة تكييف الهواء وتبريد المياه

• خطوط أنابيب المياه الصناعية

• أنظمة نقل السوائل المتوافقة بشكل عام

أنواع المشاريع

• المشاريع الهندسية والبنية التحتية

• السفن والمنشآت البحرية

• المباني التجارية

• المباني السكنية

• المستشفيات والمرافق الطبية

• الفنادق والمرافق العامة

• معدات حماية البيئة

• مرافق معالجة المياه

• مصانع المعالجة الصناعية

• مشاريع التدفئة وتكييف الهواء

قبل الطلب، يجب على العملاء التأكد من مادة المنتج، الحشية، تصنيف الضغط، نطاق درجة الحرارة، معيار الأخدود، القطر الخارجي للأنبوب، والوسط المقصود.

الشهادات وضمان الجودة

تطبق LIANHE إجراءات الإنتاج ومراقبة الجودة في جميع أنحاء فحص المواد الخام، وقطع الأنابيب، والتشكيل، واللحام، والمعالجة الحرارية، والتشطيب السطحي، والحز، واختبار الضغط، ووضع العلامات، والتعبئة والتغليف.

الشهادات المتاحة:

• جيجابايت/تي 19001-2016

• الأيزو 9001:2015

• وثائق CE للمنتجات المعمول بها

• رخصة صحية

يجب تأكيد نطاق الشهادة الفعلي ومدى توفرها وفقًا للمنتج المحدد والتطبيق المقصود والسوق الوجهة.

عملية مراقبة الجودة المكونة من ثماني خطوات

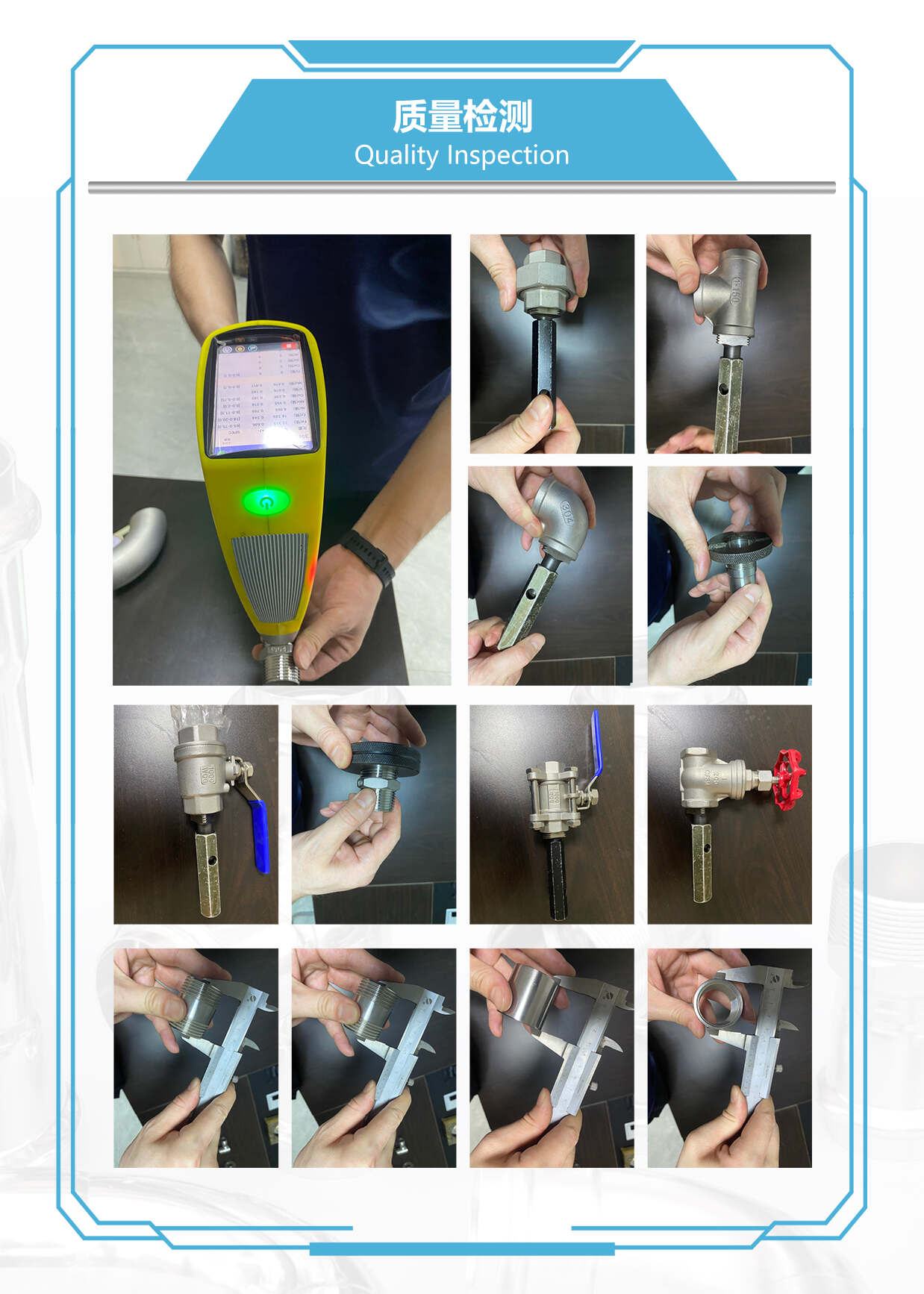

يقوم موظفو مراقبة الجودة بإجراء عمليات التفتيش أثناء العملية والنهائية. يتم فحص المنتجات قبل التسليم للتأكد من أن موادها وأبعادها وأخاديدها وأسطحها وأداء الختم والعلامات والتغليف تتوافق مع متطلبات الطلب المؤكدة.

1. فحص القطر الخارجي، سمك الجدار، درجة المواد، وحالة السطح للمواد الخام الواردة.

2. التحقق من الطول، موضع القطع، والحالة النهائية للمواد الخام بعد القطع.

3. افحص الأخدود والقطر الخارجي وسمك الجدار والأبعاد الهامة الأخرى بعد التصنيع والتشكيل.

4. التحقق من أبعاد اللحام، ومظهر اللحام، وجودة السطح بعد اللحام والتشكيل، حيثما ينطبق ذلك.

5. افحص سطح المنتج وأبعاده ومنطقة التوصيل المحززة بعد المعالجة الحرارية.

6. تحقق من جودة السطح بعد التلميع بالاهتزاز، أو التلميع المغناطيسي، أو التخليل، أو أي معالجة سطحية أخرى.

7. إجراء اختبارات الضغط الهيدروليكي ومحكم الغلق وفقًا لمتطلبات الفحص المعمول بها.

8. فحص علامات المنتج والكميات ومواد التعبئة والتغليف والملصقات وعلامات الشحن قبل الشحن.

اختبار المنتج

تشمل إجراءات الاختبار المتاحة ما يلي:

• اختبار الضغط الهيدروستاتيكي

• اختبار ضيق الهواء

• اختبار ضغط العمل

• اختبار الضغط السلبي

• اختبار الانسحاب

• اختبار دورة درجة حرارة الماء البارد والساخن

• اختبار الانحناء والالتواء الهيدروستاتيكي

• اختبار الاهتزاز الهيدروستاتيكي

• اختبار التأثير الهيدروستاتيكي

فحص التسليم:درجة المواد، وحالة السطح، وأبعاد المنتج، وأبعاد الأخدود، والأداء الهيدروستاتيكي، وضيق الهواء، وعلامات المنتج، والكمية، والتعبئة والتغليف.

تعتمد الاختبارات المطبقة ونسبة أخذ العينات على المنتج المحدد، والمعايير الحاكمة، والتطبيق المقصود، وخطة الفحص المؤكدة.

تقارير تفتيش المصنع

يمكن توفير تقارير الفحص ووثائق الجودة وفقًا لمتطلبات المنتج والطلب المؤكدة، بما في ذلك:

• EN 10204 3.1 شهادة اختبار المواد

• شهادة فحص المواد الخام

• تقرير الاختبار الشعاعي، عند الاقتضاء

• تقرير اختبار الختم الهيدروليكي

• تقرير فحص الأبعاد والأخدود

• تقرير اختبار الضغط وضيق الهواء

• تقرير التفتيش من طرف ثالث

• وثائق الجودة الأخرى الخاصة بالمشروع

يجب التأكد من نطاق التفتيش ونسب الاختبار ومتطلبات التوثيق وترتيبات مشاهدة الطرف الثالث قبل الإنتاج.

القدرة الإنتاجية والمعدات

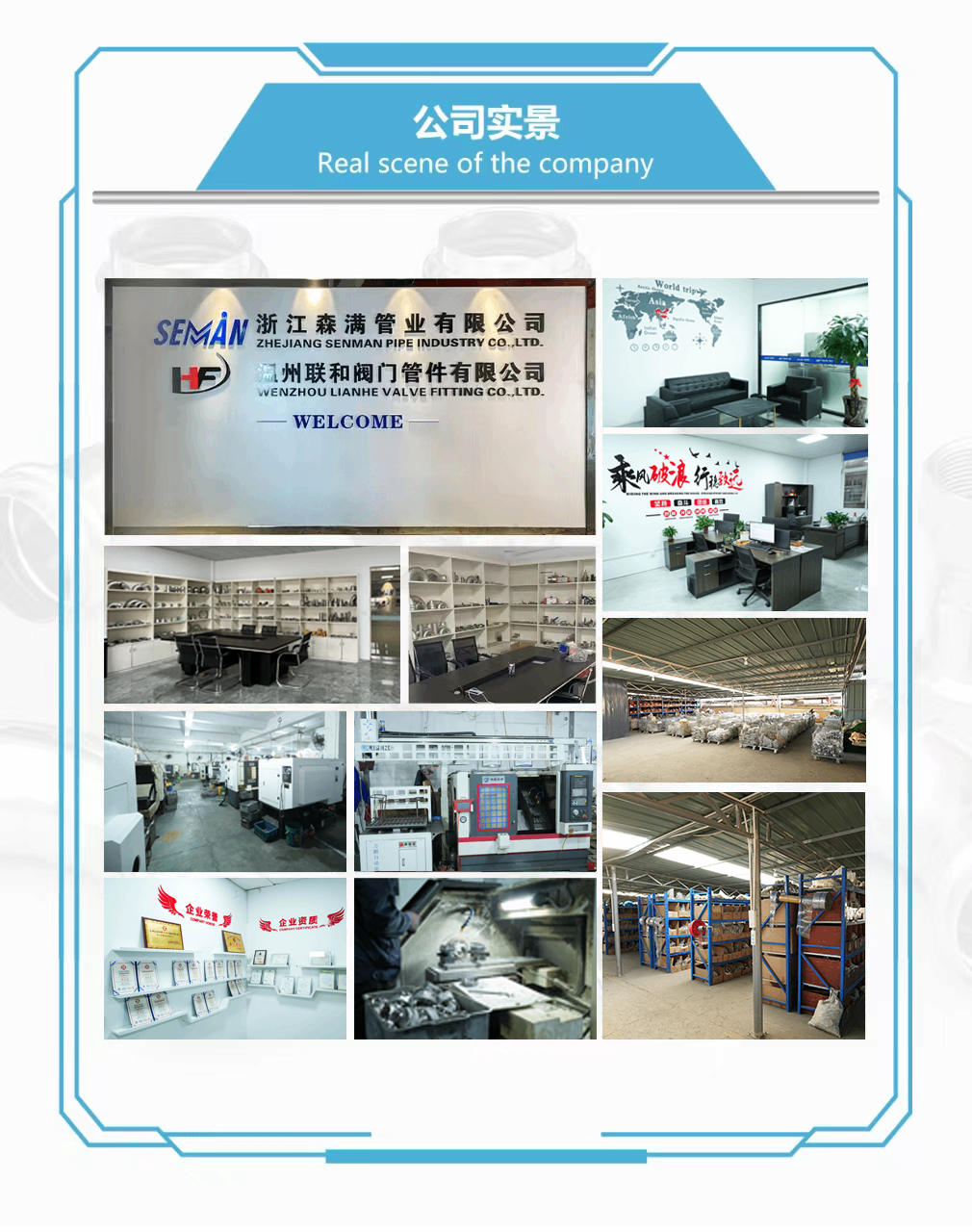

مصنعنا في Wenzhou، Zhejiang، الصين، مجهز لدعم إنتاج التجهيزات المحززة القياسية والمخصصة من الفولاذ المقاوم للصدأ وتجهيزات الضغط.

تشمل معدات الإنتاج الرئيسية ما يلي:

• خمسة خطوط إنتاج لحام الأنابيب الأوتوماتيكية

• عدد 2 ماكينة تقطيع بالليزر

• خمس آلات تلميع الاهتزاز

• آلتان للتلميع المغناطيسي

• خمس وحدات لمقاومة الهواء والاختبار الهيدروليكي

• ثلاث آلات تشكيل

• ثلاث آلات الحز

• آلتين للحفر

• عشر مخارط CNC

• ستة آلات المعالجة النهائية

• آلتين للتشكيل الهيدروليكي العمودي

• آلتان للتشكيل الهيدروليكي من نوع الإطار

• عشر آلات لثني الأنابيب

• ثماني آلات لحام أوتوماتيكية بقوس الأرجون

• أربع آلات سحب هيدروليكية

• أربع آلات تثقيب هيدروليكية عالية السرعة

• جهازين للنقش بالليزر

• وحدتين للتغليف

• معدات الإنتاج والتفتيش الأخرى ذات الصلة

تدعم قدرات الإنتاج هذه إعداد المواد، والتشكيل الميكانيكي، والحفر، واللحام، والمعالجة الحرارية، وتشطيب الأسطح، واختبار الضغط، ووضع العلامات، والفحص، وتغليف الصادرات.

التعبئة والتغليف

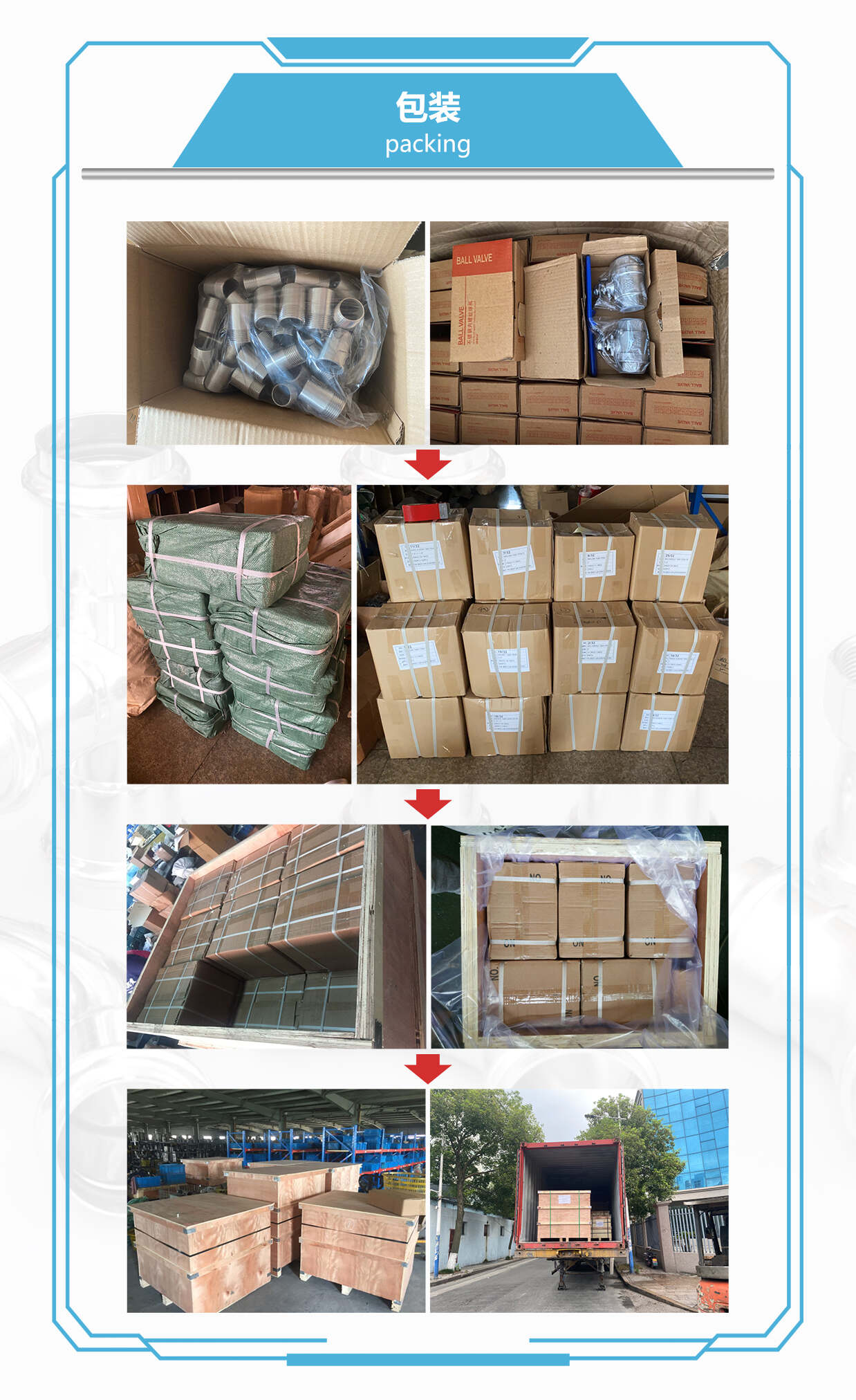

تتم حماية كل أداة توصيل بكيس بلاستيكي لتقليل التعرض للغبار والرطوبة وتلوث السطح. يتم بعد ذلك تعبئة المنتجات في كرتونة تصدير معززة وتجميعها في علب خشبية عند الحاجة.

تساعد هذه العبوة متعددة الطبقات على حماية الوصلات المحززة المصنوعة من الفولاذ المقاوم للصدأ من الصدمات والخدوش والتلوث والتعامل مع الأضرار أثناء التخزين والنقل الدولي.

يمكن توفير كرتونة مخصصة وشعارات العملاء والملصقات والرموز الشريطية وتغليف البليت وترتيبات التغليف الأخرى وفقًا لمتطلبات الطلب المؤكدة.

معلومات الشراء والتسليم

الحد الأدنى لكمية الطلب:عادة من 5 إلى 10 قطع، حسب حجم المنتج والمخزون الحالي.

نحتفظ بمخزون للعديد من المنتجات العادية والأحجام المطلوبة بشكل شائع. قد تحتوي المنتجات المحددة على ما يصل إلى 5000 قطعة متاحة. نظرًا لأن مستويات المخزون تتغير باستمرار، يجب إعادة تأكيد الكميات الفعلية وتوافر التسليم الفوري عند طلب عرض الأسعار.

موعد التسليم:يمكن عادةً تسليم المنتجات ذات الحجم العادي المتوفرة في المخزون خلال 3 إلى 7 أيام. عادةً ما تستغرق الطلبات التي تتطلب إنتاجًا جديدًا حوالي 25 يومًا.

وقت الاقتباس:عادة في غضون ثلاث ساعات عمل بعد تلقي المواصفات الكاملة ومتطلبات الكمية.

صحة الاقتباس:عادة من 3 إلى 7 أيام، وفقًا لأسعار المواد الخام للفولاذ المقاوم للصدأ، وأسعار الصرف، وظروف السوق الحالية.

عينات مجانية:يمكن تقديم العينات مجانًا للتحقق من الأبعاد وتقييم الجودة. عادةً ما يتم دفع رسوم التوصيل السريع الدولي من قبل المستلم.

شروط الدفع والشحن

شروط الدفع:مطلوب إيداع 30% T/T مقدمًا، مع دفع رصيد T/T المتبقي 70% قبل التسليم. يمكن مناقشة ترتيبات الدفع المحددة وفقًا لقيمة الطلب وشروط التعاون.

تشمل طرق الدفع المتاحة T/T وWestern Union وPayPal وغيرها من الطرق المتفق عليها بشكل متبادل.

شروط التجارة المتاحة:إكسو، فوب، CFR، CIF، DDP، وDDU

يمكن تسليم المنتجات عن طريق الشحن البحري أو الشحن الجوي أو النقل البري أو الخدمة الدولية السريعة. يمكن اختيار طريقة الشحن وفقًا لكمية الطلب وحجم العبوة والوجهة وجدول التسليم المطلوب وميزانية النقل.

خدمة ما بعد البيع

فترة ضمان جودة المنتج القياسية لدينا هي سنة واحدة. إذا تم تأكيد مشكلة الجودة المتعلقة بالتصنيع خلال فترة الضمان، فسيقوم فريقنا بالتحقيق في السبب وتقديم الحل الفني المناسب أو حل ما بعد البيع.

يجب على العملاء تقديم طراز المنتج، ورقم الطلب، وأبعاد الأخدود، وظروف التثبيت، وضغط التشغيل، ودرجة حرارة العمل، والوسيلة المنقولة، والصور أو مقاطع الفيديو ذات الصلة للمساعدة في التقييم الفني.

الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
