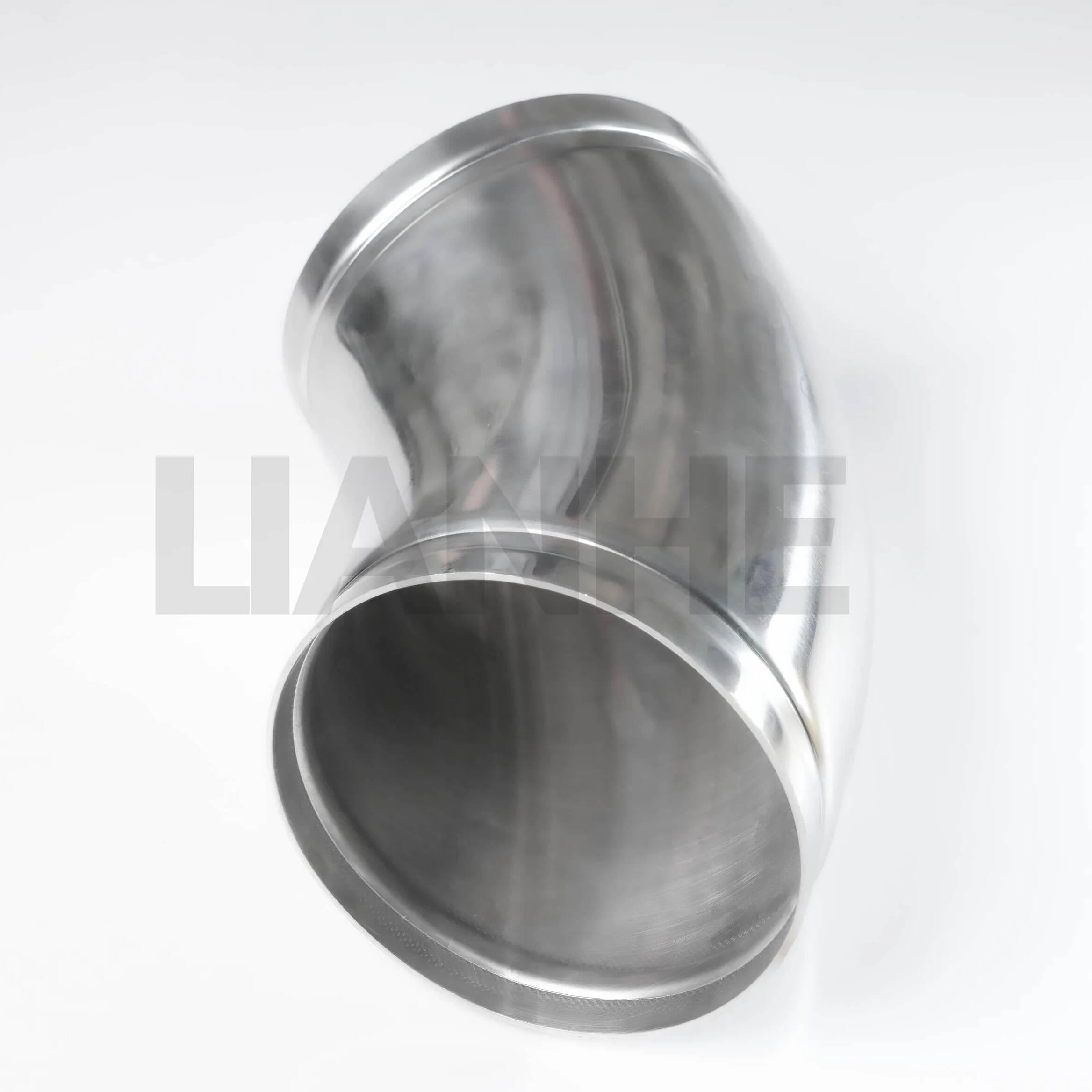

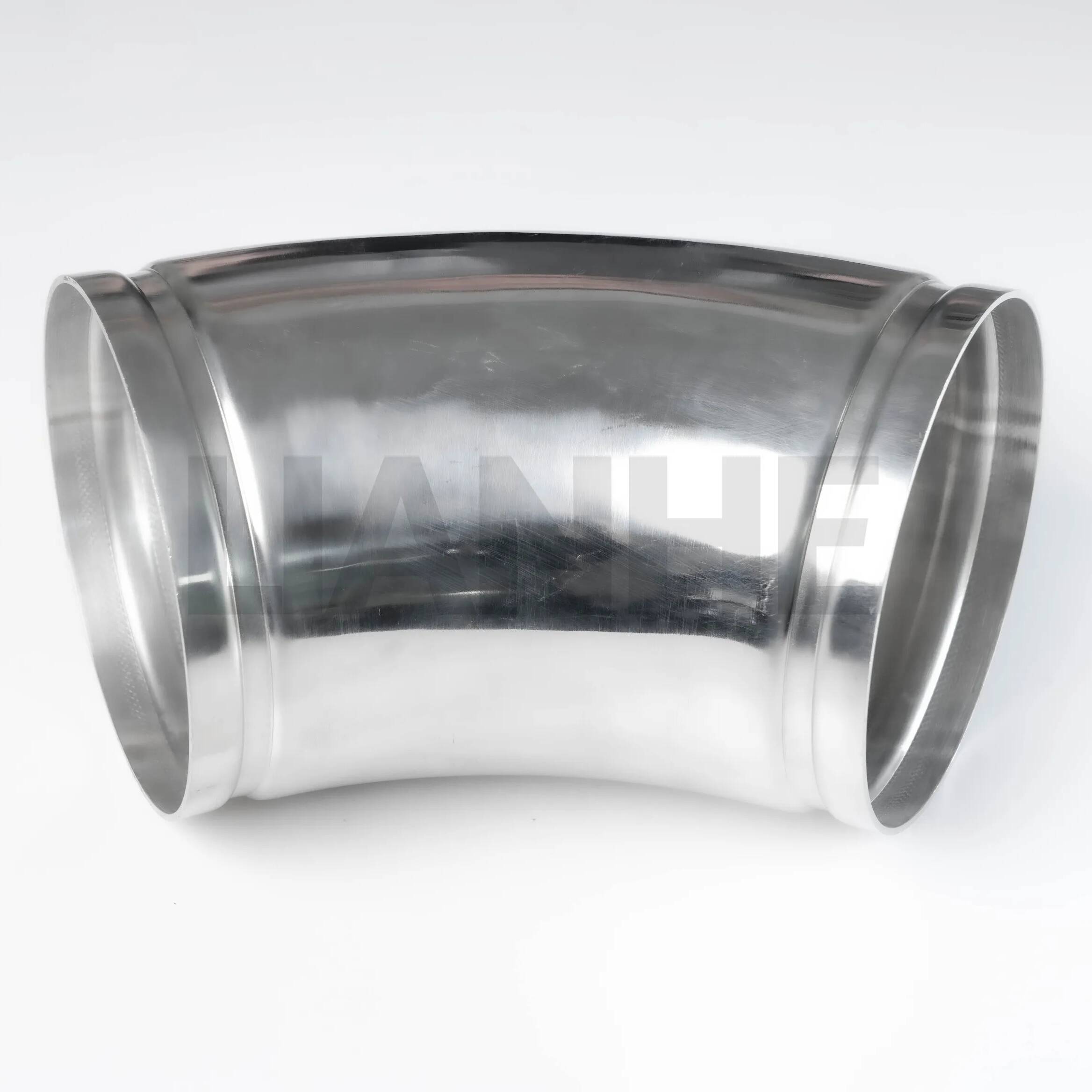

الفولاذ المقاوم للصدأ الأخدود 45DEG الكوع للأنابيب الثقيلة

ملخص

إن الكوع المصنوع من الفولاذ المقاوم للصدأ بزاوية 45 درجة عبارة عن تركيب أنابيب عالي القوة مصمم لأنظمة الأنابيب المحززة، مما يوفر حلاً موثوقًا ومقاومًا للاهتزاز لتغيير اتجاه الأنبوب في التطبيقات الثقيلة. تم تصنيع هذا الكوع من الفولاذ المقاوم للصدأ 304 أو 316، ويتميز بنهاية محززة (متوافقة مع AWWA C606) تتصل بالوصلات أو الصمامات بدون خيوط أو لحام، مما يتيح التثبيت والصيانة السريعة.

سمات

مزايا الاتصال المخدد:

تقبل الأطراف المحززة AWWA C606 أدوات التوصيل الميكانيكية (على سبيل المثال، طراز Victaulic)، مما يسمح بالتركيب في دقائق باستخدام مفاتيح ربط بسيطة، مما يقلل تكاليف العمالة بنسبة 40% مقارنة بالأنظمة الملحومة.

تم تصنيع أبعاد الأخدود (العمق والعرض) بدقة تصل إلى ±0.1 مم من أجل مشاركة اقتران متسقة.

البناء القوي:

هيكل من الفولاذ المقاوم للصدأ غير ملحوم أو ملحوم (304 للاستخدام العام، 316 للبيئات المسببة للتآكل)، مع قوة إنتاج ≥250 ميجا باسكال ومقاومة للصدمات (Charpy V-notch ≥27 J عند 20 درجة مئوية).

تصميم زاوية 45 درجة يقلل من تركيز الضغط مقارنةً بالمرفقين 90 درجة، وهو مثالي لتطبيقات الاهتزاز العالي مثل المضخات والضواغط.

تحسين التدفق:

يعمل نصف القطر الداخلي الناعم (قطر الأنبوب 1.5x) على تقليل الاضطراب وفقدان الضغط، مع تجويف مصقول (Ra ≥1.6μm) للتدفق الصفحي في أنظمة المياه والنفط والغاز.

يضمن موقع الأخدود بعيدًا عن الانحناء عدم تأثر سدادات التوصيل بانحراف الأنبوب، مما يحافظ على مقاومة التسرب في ظل التمدد الحراري.

الامتثال والاختبار:

يفي بمعايير ASME B16.24 وMSS SP-83 وAWWA C606، التي تم اختبارها هيدروستاتيكيًا حتى 1.5x MAWP (ما يصل إلى 300 رطل لكل بوصة مربعة للفولاذ المقاوم للصدأ 304).

تلميع كهربائي اختياري للأنظمة عالية النقاء، مما يقلل من خشونة السطح إلى Ra ≥0.8μm للتطبيقات الصيدلانية وأشباه الموصلات.

طلب

مثالية للأنابيب الثقيلة والقطر الكبير:

توزيع المياه: أنابيب المياه البلدية، ومحطات معالجة مياه الصرف الصحي، وأنظمة الحماية من الحرائق (متوافقة مع NFPA 20)، مع وصلات محززة تتيح التوسع السريع لشبكات الأنابيب.

النباتات الصناعية: دوائر مياه التبريد، وخطوط البخار، وأنظمة نقل المواد السائبة في محطات الطاقة والمصافي، مع 316 الفولاذ المقاوم للصدأ المقاوم للتآكل الناتج عن إجهاد الكلوريد.

الأنظمة الميكانيكية: وصلات المعدات المعرضة للاهتزاز (مثل المضخات والمولدات)، مع وصلات محززة تمتص الاختلالات الطفيفة وتقلل الضغط على المرفق.

البحرية والبحرية: أنظمة سحب مياه البحر وأنابيب السطح، مصنوعة من الفولاذ المقاوم للصدأ 316 مما يوفر مقاومة فائقة للتآكل بالمياه المالحة والتلوث الحيوي.

التعليمات

س: ما هو الحد الأقصى لحجم الأنبوب المتاح؟?

ج:تتراوح الأحجام من 2 بوصة إلى 48 بوصة NPS، مع توفر أحجام مخصصة للمشاريع الخاصة.

س: هل يمكن استخدام الأكواع المحززة في التركيبات فوق الأرض وتحت الأرض?

ج:نعم، مناسب لكلا البيئتين؛ استخدم غلاف البولي إيثيلين للحماية تحت الأرض في التربة المسببة للتآكل.

س: كيفية منع التآكل الجلفاني بالمعادن المختلفة?

ج:استخدم أدوات التوصيل العازلة عند توصيل الأكواع المصنوعة من الفولاذ المقاوم للصدأ بأنابيب الفولاذ الكربوني، وقم بوضع شريط مضاد للتآكل على الأطراف المحززة.

س: ما هو عزم الدوران الموصى به لمسامير التوصيل؟?

ج:اتبع إرشادات الشركة المصنعة لأداة التوصيل، عادةً 50-70 نيوتن متر للمرفقين مقاس 2 بوصة - 12 بوصة لضمان ضغط مانع للتسرب موحد.
