مكبس من الفولاذ المقاوم للصدأ على شكل حرف S بزاوية 90 درجة مع خيط أنثوي

وصف المنتج

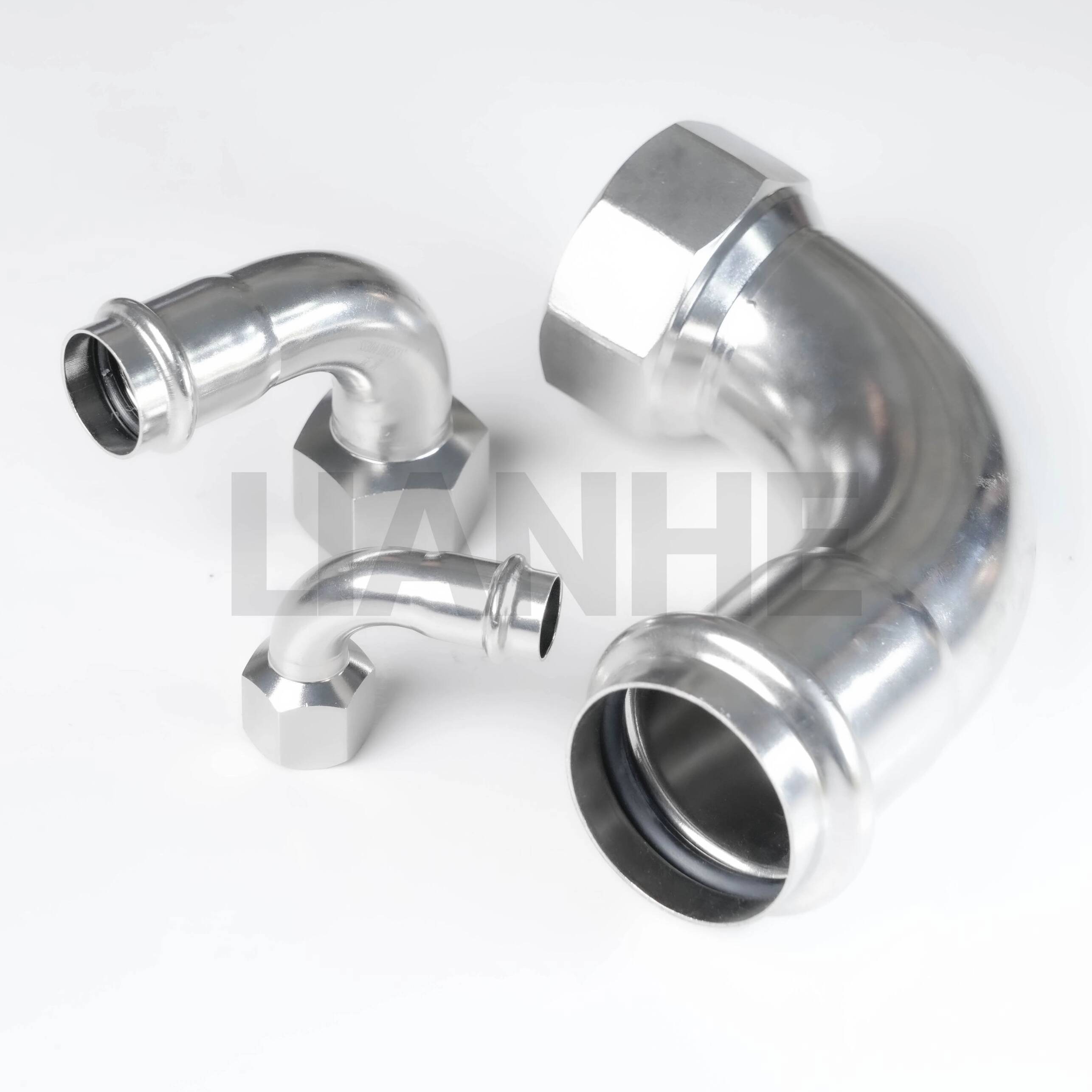

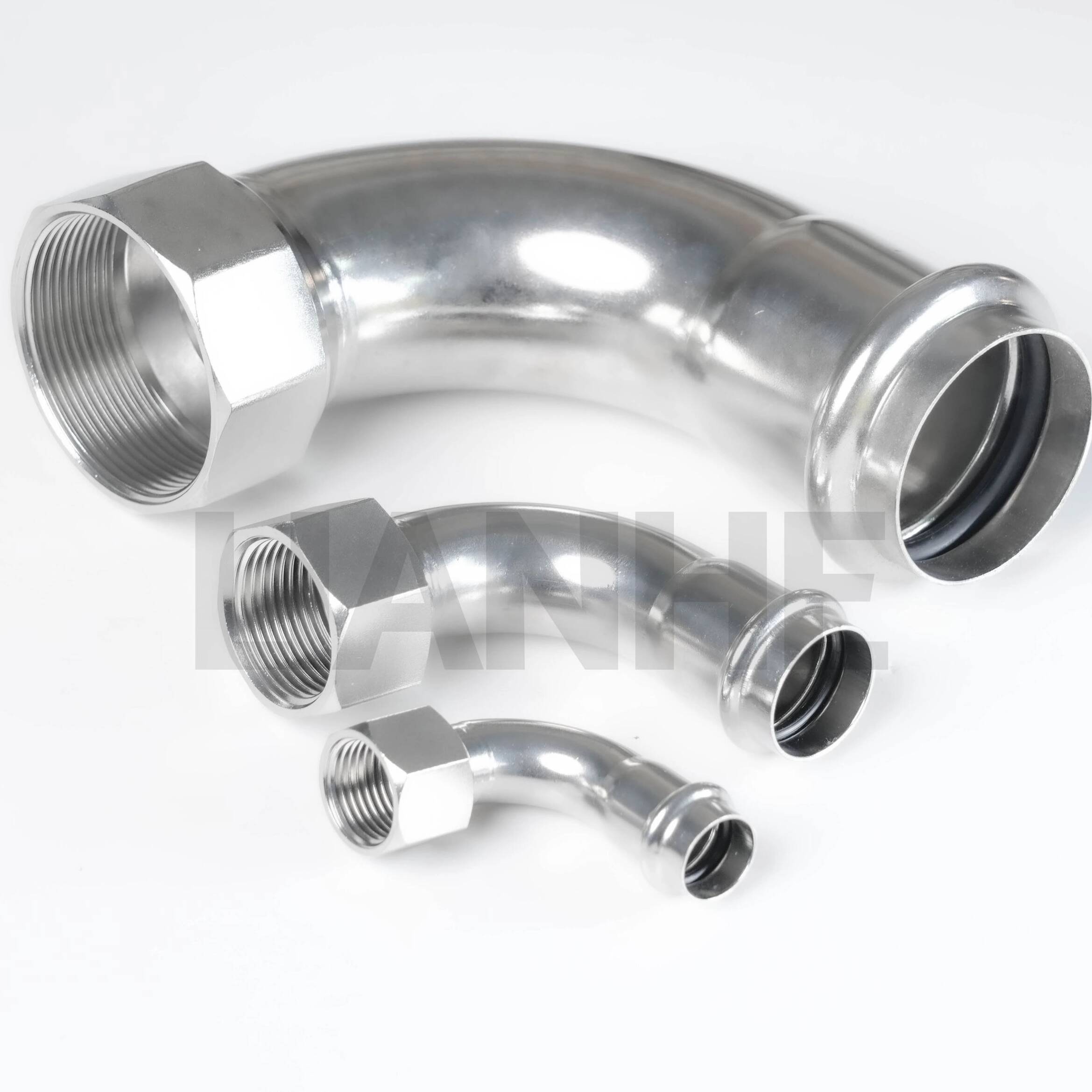

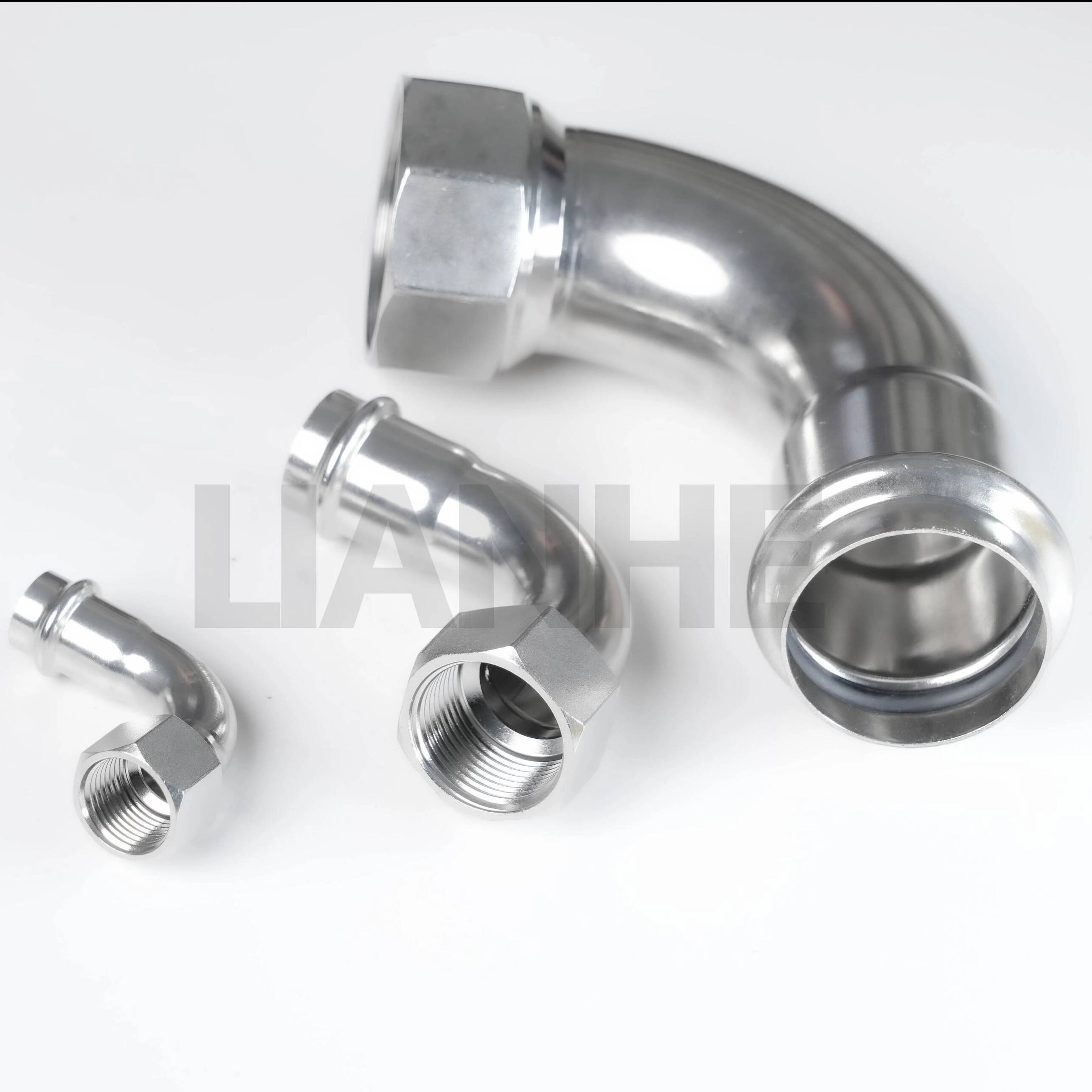

تقوم أداة الضغط LIANHE المصنوعة من الفولاذ المقاوم للصدأ من النوع S بزاوية 90 درجة مع خيط أنثى بتوصيل أنبوب مناسب للضغط بمكون ملولب خارجي متوافق مع تغيير اتجاه خط الأنابيب بمقدار 90 درجة.

يدعم مقبس الضغط من النوع S التثبيت السريع والخالي من اللهب، بينما يمكن للطرف الملولب الأنثوي توصيل الصمامات أو الأدوات أو المعدات أو مكونات خطوط الأنابيب الملولبة الأخرى.

المواصفات الفنية

نطاق الحجم:1/4 بوصة – 4 بوصة (DN10–DN100)

سمك الجدار:0.6-2.0 ملم

المواد المتاحة:

• SS304، 0Cr18Ni9، S30408، و1.4301

• SS304L، S30403، و1.4306

• SS316 و0Cr17Ni12Mo2

• SS316L، S31603، و1.4404

نوع الاتصال:مقبس ضغط من النوع S × خيط أنثى

خيارات الموضوع:معاهدة حظر الانتشار النووي، BSPT، وBSPP

الضغط الاسمي:PN16

ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

ضغط اختبار محكم الهواء:1.05 ميجا باسكال

المعايير المطبقة:GB/T 19228.2-2011، CJ/T 152-2016، CJ/T 466-2014، EN، DIN، وASME

مواد الختم الدائري:CIIR، EPDM، PTFE، وNBR

نطاق درجة حرارة الحشية:-20 درجة مئوية إلى +110 درجة مئوية، اعتمادًا على المادة والوسيط

عملية التصنيع:يتم تشكيلها ميكانيكيا من أنابيب الفولاذ المقاوم للصدأ

المعالجة السطحية:تلميع بالاهتزاز، أو تلميع مغناطيسي، أو تخليل

وضع علامات على المنتج:الشعار + التطوير التنظيمي + سمك الجدار + المادة. علامات مخصصة متاحة.

التعبئة والتغليف:الأكياس البلاستيكية وكرتون التصدير والحالات الخشبية

ماركة:ليانخه

مكان المنشأ:ونزهو، تشجيانغ، الصين

التطبيقات

مناسبة لمياه الشرب المتوافقة والمياه الباردة والساخنة ومياه الصرف الصحي والمياه الصناعية وأنظمة النفط والغاز.

تشمل التطبيقات النموذجية ما يلي:

• إمدادات المياه والصرف الصحي

• أنظمة التدفئة وتكييف الهواء

• اتصالات المعدات والأدوات

• المباني التجارية والسكنية

• مشاريع الأنابيب الصناعية

• المستشفيات والفنادق والسفن

مزايا المنتج

1. يغير اتجاه خط الأنابيب بمقدار 90 درجة

2. يجمع بين الضغط والوصلات الملولبة الأنثوية

3. تركيب سريع وخالي من اللهب

4. مقاومة جيدة للتآكل

5. خيارات متعددة للخيوط والحشية

6. تصميم مدمج للمساحات المحدودة

7. إغلاق موثوق به عند تركيبه بشكل صحيح

8. علامات مخصصة متاحة

يتطلب التثبيت أداة ضغط وفكًا متوافقين مع ملف تعريف النوع S المحدد. لا يمكن استخدام سلاسل عمليات NPT وBSPT وBSPP بالتبادل ما لم يتم تأكيد التوافق.

ضبط الجودة

يشمل الفحص القياسي ما يلي:

1. فحص المواد الخام وسمك الجدار

2. فحص المقبس والخيط والزاوية والأبعاد

3. اللحام وفحص السطح حيثما ينطبق ذلك

4. اختبار الضغط الهيدروستاتيكي وضيق الهواء

5. فحص علامات المنتج والتغليف

تتضمن المستندات المتوفرة شهادات اختبار المواد EN 10204 3.1، وشهادات المواد الخام، وتقارير الخيوط والأبعاد، وتقارير الاختبار الهيدروليكي، وتقارير الفحص من طرف ثالث.

المصطلحات التجارية

موك:عادة 5-10 قطع، حسب الحجم وتوافر المخزون.

عينات مجانية:متاح لمنتجات قياسية مختارة؛ عادةً ما يتم دفع الرسوم السريعة من قبل المستلم.

وقت الاقتباس:عادة خلال ثلاث ساعات عمل.

شروط الدفع:30% T/T إيداع و 70% رصيد قبل التسليم. تتوفر طرق Western Union وPayPal وغيرها من الطرق المتفق عليها.

شروط الشحن:إكسو، فوب، CFR، CIF، وDDP. يمكن ترتيب التسليم عن طريق البحر أو الجو أو النقل البري أو النقل الدولي السريع.

ضمان:سنة واحدة ضد عيوب التصنيع المؤكدة.

الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
