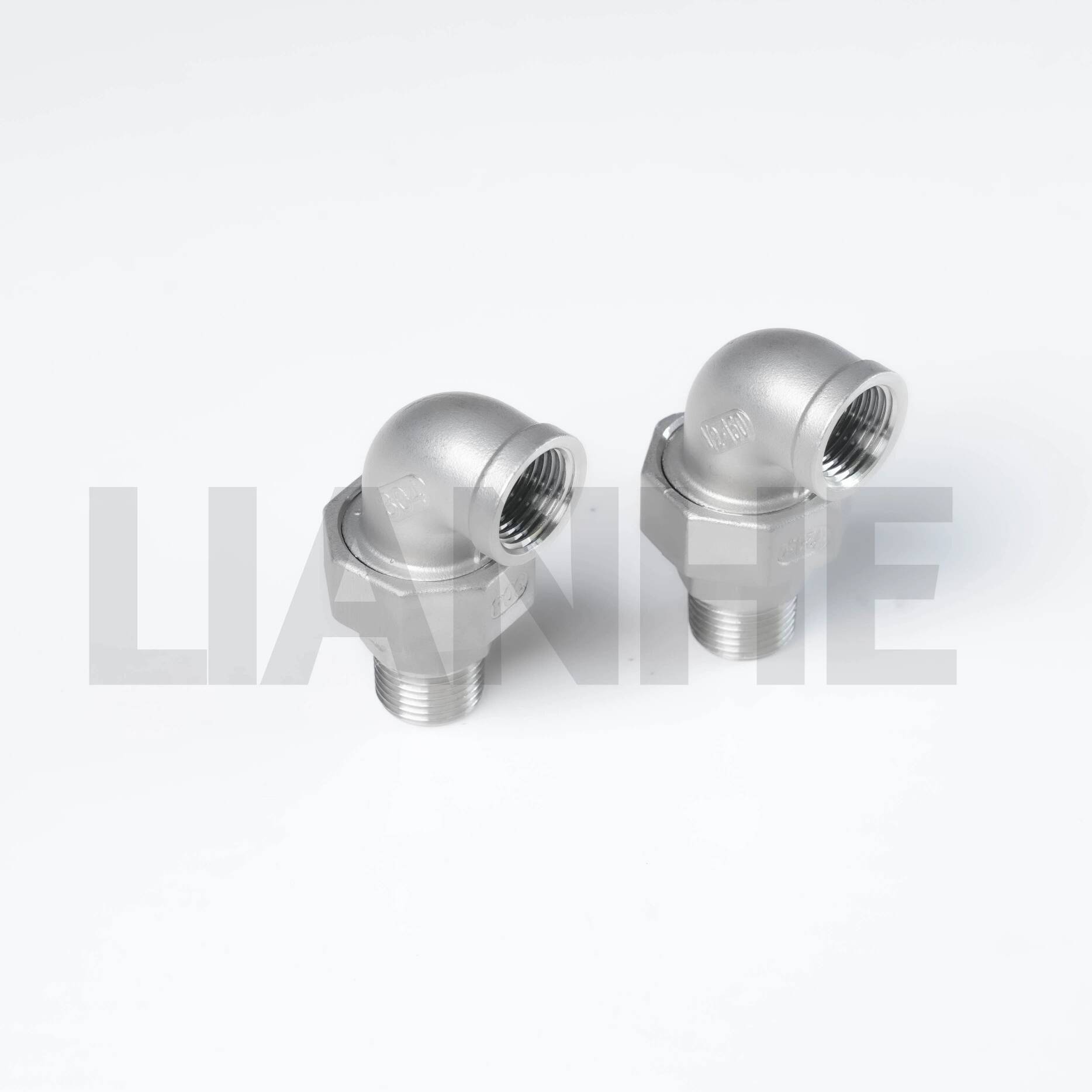

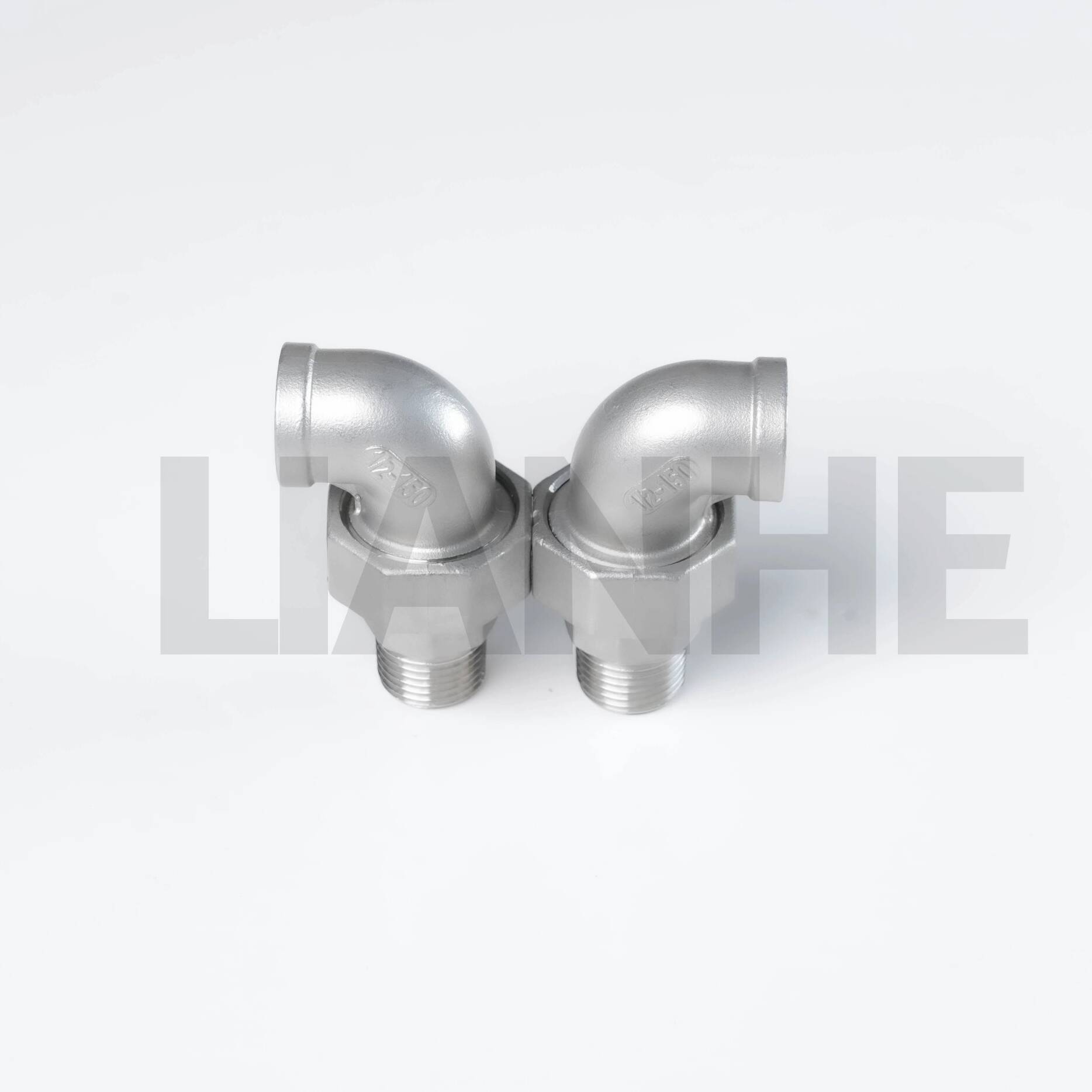

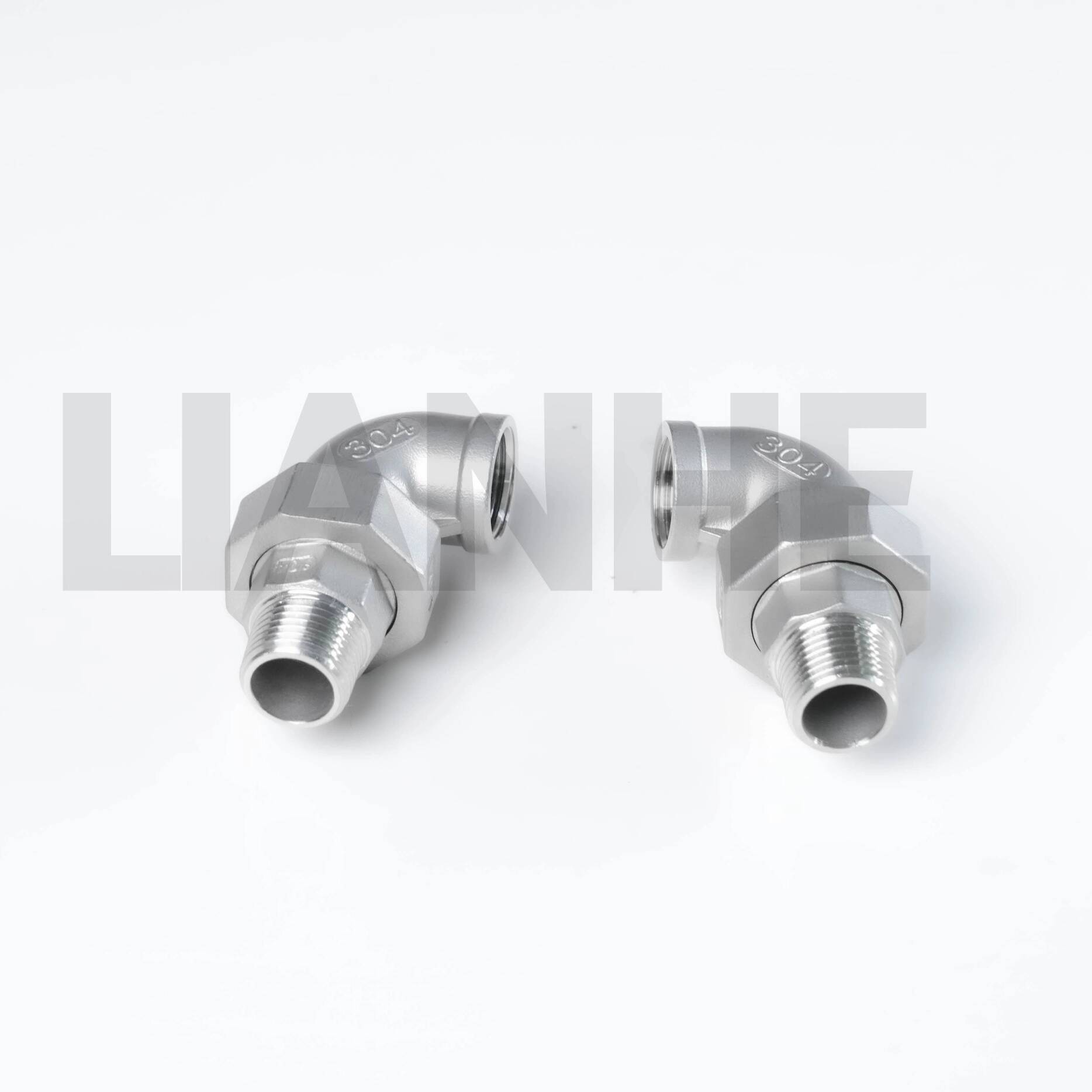

اتحاد الكوع الخيطي للإناث/الذكور من الفولاذ المقاوم للصدأ

المواصفات الفنية

نطاق الحجم:1/8 بوصة – 4 بوصة (DN6–DN100)

تصنيف الضغط:فئة 150

المعايير المطبقة:ISO 4144، MSS SP-43، وGB/T 26120

نوع الاتصال:خيط أنثى × خيط ذكر

معايير الموضوع المتاحة:معاهدة عدم الانتشار، BSPT، BSP، DIN 2999، وISO 228

عملية التصنيع:صب استثمار الشمع المفقود والتصنيع الدقيق باستخدام الحاسب الآلي

المواد المتاحة:SS201، SS304، SS316، SS316L، ودرجات الفولاذ المقاوم للصدأ الأخرى عند الطلب

مواد الحشية المتوفرة:PTFE، مطاط السيليكون، وFKM Fluororubber

المعالجة السطحية:إزالة الشحوم والتنظيف

التغليف القياسي:الأكياس البلاستيكية وكرتون التصدير والحالات الخشبية

ماركة:ليانخه

وضع علامات على المنتج:الحجم + درجة المادة + الفئة 150

رمز النظام المنسق: 7307220000

مكان المنشأ:ونزهو، مقاطعة تشجيانغ، الصين

وصف المنتج

تم تصميم التركيبات الملولبة من أنثى إلى ذكر من الفولاذ المقاوم للصدأ LIANHE لتوصيل الأنابيب، والصمامات، والأدوات، ومكونات خطوط الأنابيب الأخرى بتكوينات نهاية ملولبة مختلفة. يوفر الهيكل الملولب للإناث والذكور حلاً مناسبًا لتحويل خطوط الأنابيب وتركيب المعدات والتمديد والإصلاح والصيانة.

يتم تصنيع الجسم المناسب باستخدام تقنية صب الاستثمار بالشمع المفقود ويتم تشطيبه من خلال التصنيع باستخدام الحاسب الآلي الدقيق. تساعد عملية التصنيع هذه على توفير أبعاد متسقة، وملفات تعريف دقيقة للخيوط، وقوة ميكانيكية جيدة، وأداء اتصال يمكن الاعتماد عليه.

المتوفرة في SS201، SS304، SS316، وSS316L، يمكن اختيار التركيبات وفقًا للوسط المنقول، ودرجة حرارة التشغيل، وظروف التآكل، وبيئة التثبيت، ومتطلبات المشروع.

ميزات المنتج ومزاياه

1. جسم من الفولاذ المقاوم للصدأ المصبوب بالشمع المفقود الدقيق

2. خيوط أنثوية وذكورية دقيقة يتم إنتاجها بواسطة الآلات CNC

3. تتوفر معايير خيط دولية متعددة

4. قوة ميكانيكية جيدة واستقرار الأبعاد

5. مقاومة ممتازة للتآكل والأكسدة

6. سهولة التركيب والفحص والصيانة

7. تتوفر درجات متعددة من الفولاذ المقاوم للصدأ

8. مناسبة لمشاريع خطوط الأنابيب القياسية والمخصصة

9. تتوفر مواد حشية مختلفة عند الحاجة

10. سطح المنتج منزوع الشحوم ومنظف

11. دعم التصنيع OEM وتصنيع التصميم الشخصي

12. تتوفر علامات مخصصة وتغليف التصدير

يسمح الاتصال الملولب بتثبيت التركيب بدون لحام واسع النطاق في الموقع. يمكن أن يؤدي ذلك إلى تبسيط تجميع خطوط الأنابيب، وتقليل وقت التثبيت، وجعل الصيانة أو الاستبدال في المستقبل أكثر ملاءمة.

يعد التحديد الصحيح لمعيار الخيط أمرًا ضروريًا. قد تستخدم خيوط NPT وBSPT وBSP وDIN 2999 وISO 228 ملفات تعريف خيط وزوايا مستدقة وأبعاد وطرق إغلاق مختلفة. ويجب ألا يتم توصيلهما بالتبادل ما لم يتم التأكد من توافقهما تقنيًا.

ينبغي اختيار مانع التسرب المناسب، أو شريط الختم، أو الحشية، أو مركب الختم وفقًا لنوع الخيط، وضغط العمل، ودرجة الحرارة، ووسيط النقل.

خيارات الحشية

تشمل مواد الختم المتوفرة PTFE، ومطاط السيليكون، ومطاط FKM المفلور. توفر كل مادة مستويات مختلفة من مقاومة درجات الحرارة، والتوافق الكيميائي، والمرونة، وأداء الختم.

يجب اختيار مادة الحشية المناسبة وفقًا لما يلي:

• المتوسطة المنقولة

• ضغط العمل

• درجة حرارة التشغيل

• التركيز الكيميائي

• متطلبات النظافة

• مدة الخدمة المطلوبة

• بيئة التثبيت

بالنسبة لغاز الوقود، والمواد الكيميائية، والغذائية، والطبية، وتطبيقات درجات الحرارة العالية، يجب التأكد من توافق الحشية ومواد الفولاذ المقاوم للصدأ قبل الطلب.

تطبيقات المنتج

يمكن استخدام التركيبات الملولبة من الفولاذ المقاوم للصدأ LIANHE من أنثى إلى ذكر في مجموعة واسعة من أنظمة خطوط الأنابيب الصناعية والتجارية، بما في ذلك:

• خطوط أنابيب البناء وخدمات البناء

• أنظمة الوقود والغاز باستخدام مواد وأختام متوافقة

• المعدات الطبية وأنابيب المنشأة

• معدات تجهيز الأغذية والمشروبات

• أنظمة حماية البيئة

• معدات المعالجة الكيميائية

• مرافق معالجة المياه

• خطوط أنابيب المياه الصناعية

• اتصالات الآلات والأجهزة

• أنظمة التحكم العامة في السوائل

يجب اختيار التكوين النهائي للمنتج وفقًا لضغط العمل، ودرجة حرارة التشغيل، والوسائط المنقولة، ودرجة الفولاذ المقاوم للصدأ، ومعيار الخيط، ومواد الحشية، وظروف التثبيت.

بالنسبة للتطبيقات الطبية أو الغذائية أو غاز الوقود أو المواد الكيميائية أو غيرها من التطبيقات الخاضعة للتنظيم، يجب على العملاء تأكيد ما إذا كان هناك حاجة إلى اختبارات إضافية أو معالجة سطحية أو شهادة أو وثائق الجودة.

خدمات تصنيع المعدات الأصلية وأوديإم

يتم قبول أوامر تصنيع المعدات الأصلية وأوديإم. يمكننا أيضًا تصنيع وصلات ملولبة من الفولاذ المقاوم للصدأ مخصصة وفقًا لرسومات العملاء والعينات والمواصفات الفنية ومتطلبات التطبيقات الخاصة.

تتضمن خيارات التخصيص المتاحة ما يلي:

• أبعاد المنتج

• مجموعات موضوع الإناث والذكور

• درجات مواد الفولاذ المقاوم للصدأ

• اتجاهات الموضوع والمواصفات

• مواد الحشية والختم

• متطلبات المعالجة السطحية

• شعارات العملاء وعلامات المنتج

• متطلبات التفتيش والاختبار

• التسميات والتغليف التصدير

يجب على العملاء تقديم الرسومات الكاملة والأبعاد والمواد وظروف التشغيل والكميات ومعايير الفحص عند طلب المنتجات المخصصة.

التعبئة والتغليف

كل تركيب محمي بكيس بلاستيكي لتقليل التعرض للرطوبة والغبار وتلوث السطح. يتم بعد ذلك تعبئة المنتجات في كرتونة تصدير معززة وتجميعها في علب خشبية عند الحاجة.

تساعد طريقة تغليف الصادرات القياسية هذه على حماية التركيبات من الصدمات والخدوش والتلوث والتعامل مع الأضرار أثناء التخزين والنقل الدولي.

يمكن توفير الكراتين المخصصة وشعارات العملاء والرموز الشريطية والملصقات وتغليف البليت وترتيبات التغليف الأخرى وفقًا لمتطلبات الطلب المؤكدة.

شروط الدفع

مصطلح الدفع القياسي الخاص بنا هو إيداع T/T بنسبة 30% مقدمًا، مع دفع رصيد T/T المتبقي بنسبة 70% قبل التسليم. يمكن مناقشة ترتيبات الدفع المحددة وفقًا لقيمة الطلب وشروط التعاون.

طرق الدفع المتاحة تشمل:

• تحويل بنكي T/T

• ويسترن يونيون

• خطاب الاعتماد

• باي بال

• طرق الدفع الأخرى المتفق عليها بشكل متبادل

شروط الشحن

شروط التجارة المتاحة:إكسو، فوب، CFR، CIF، DDP، وDDU

يمكن تسليم المنتجات عن طريق الشحن البحري أو الشحن الجوي أو النقل البري أو الخدمة الدولية السريعة.

يمكن اختيار طريقة الشحن وفقًا لكمية الطلب وحجم العبوة والوجهة وجدول التسليم المطلوب وميزانية النقل.

الحد الأدنى لكمية الطلب

بالنسبة للمنتجات ذات الحجم العادي، يتراوح الحد الأدنى لكمية الطلب عادةً من 1 إلى 20 قطعة، اعتمادًا على حجم المنتج ودرجة المادة ومجموعة الخيوط وتوافر المخزون الحالي.

موك للمنتجات غير القياسية:عادة 500 قطعة

قد يختلف الحد الأدنى لكمية الطلب للمنتجات المخصصة وفقًا للأبعاد والمواد ومتطلبات الصب وتعقيد التصنيع وتكاليف الأدوات ونطاق الفحص.

العينات والاقتباس

عينات مجانية:يمكن تقديم عينات مجانية للتحقق من الأبعاد وتقييم المواد واختبار المنتج. عادةً ما يدفع المستلم تكلفة التوصيل السريع الدولي.

وقت عرض الأسعار للمنتجات العادية:عادة خلال ساعتين عمل بعد تلقي المواصفات الكاملة ومتطلبات الكمية.

وقت عرض الأسعار للمنتجات غير القياسية:عادة خلال يوم عمل واحد بعد مراجعة رسومات العميل والمتطلبات الفنية.

موعد التسليم

يمكن عادةً تسليم المنتجات ذات الحجم العادي المتوفرة في المخزون خلال 3 إلى 7 أيام.

عادةً ما يكون وقت إنتاج المنتجات المخصصة أو غير القياسية حوالي 35 يومًا. يعتمد جدول التسليم الفعلي على توفر المواد، وكمية الطلب، ومتطلبات الصب، وتعقيد التصنيع، ونطاق الفحص، ومتطلبات التعبئة والتغليف، وخطة الإنتاج الحالية.

خدمة ما بعد البيع

توفر LIANHE الدعم الاحترافي في جميع أنحاء اختيار المنتج وتأكيد الطلب والتصنيع والتعبئة والنقل والتركيب واتصالات ما بعد البيع.

تشمل مزايا خدمتنا ما يلي:

1. الخبرة المهنية في تغليف الصادرات والطباعة والتسليم الدولي

2. قدرات موثوقة في صب وتصنيع الفولاذ المقاوم للصدأ

3. خيارات دفع مرنة، بما في ذلك T/T، وWestern Union، وL/C، وباي بال

4. مواد عالية الجودة من الفولاذ المقاوم للصدأ وبأسعار تنافسية للمصنع

5. الطلبات الصغيرة متاحة للمنتجات ذات الحجم العادي

6. استجابات سريعة لعروض الأسعار والاستفسارات الفنية

7. ترتيبات نقل دولية آمنة وفعالة

8. دعم تصميم المنتجات OEM والمخصصة للعملاء العالميين

في حالة حدوث مشكلة متعلقة بالمنتج، يجب على العملاء تقديم طراز المنتج ورقم الطلب وظروف التثبيت وضغط التشغيل ودرجة الحرارة والوسيلة المنقولة والصور أو مقاطع الفيديو ذات الصلة. سيقوم فريقنا الفني بتقييم المعلومات وتقديم الحل المناسب.

الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، مقاطعة تشجيانغ، الصين
