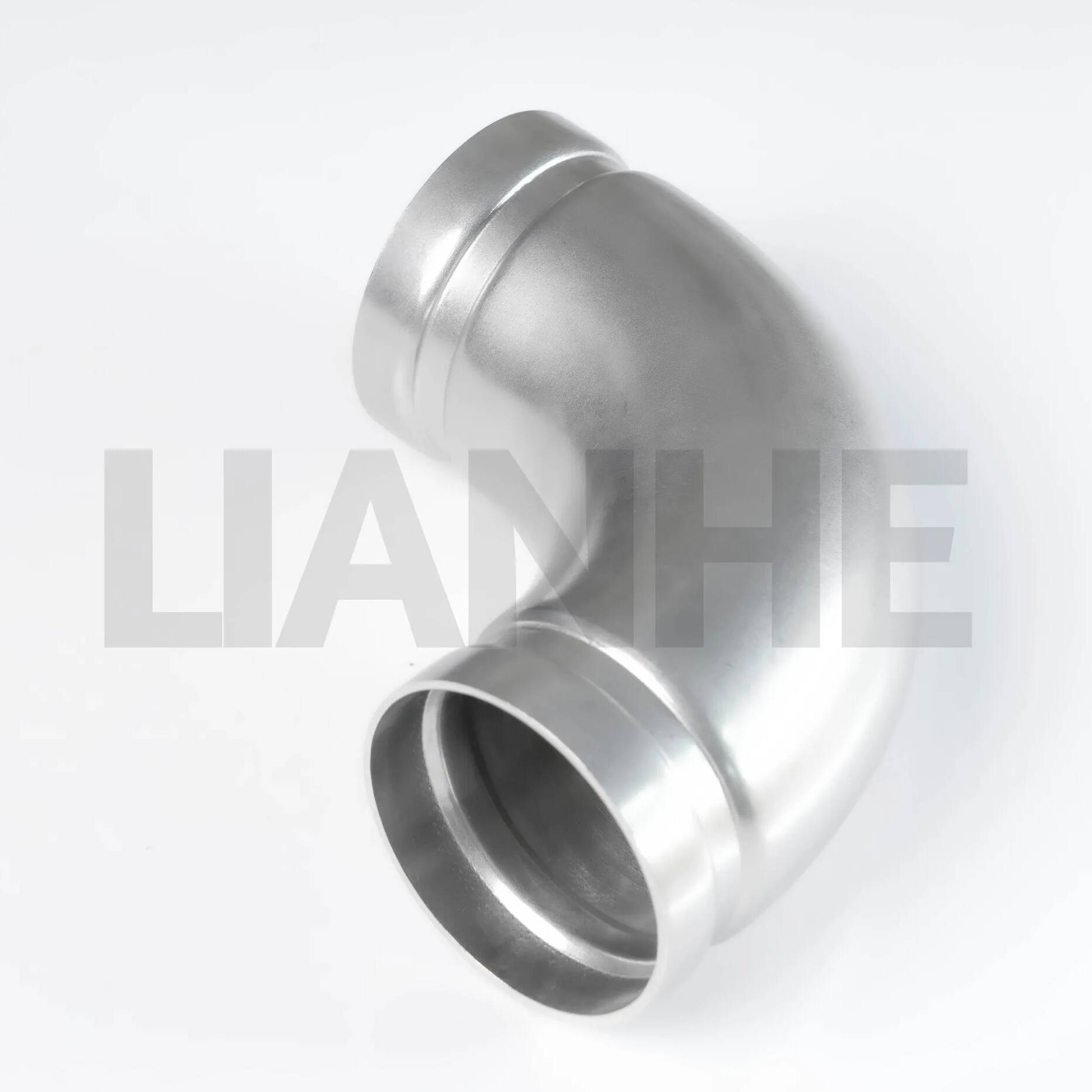

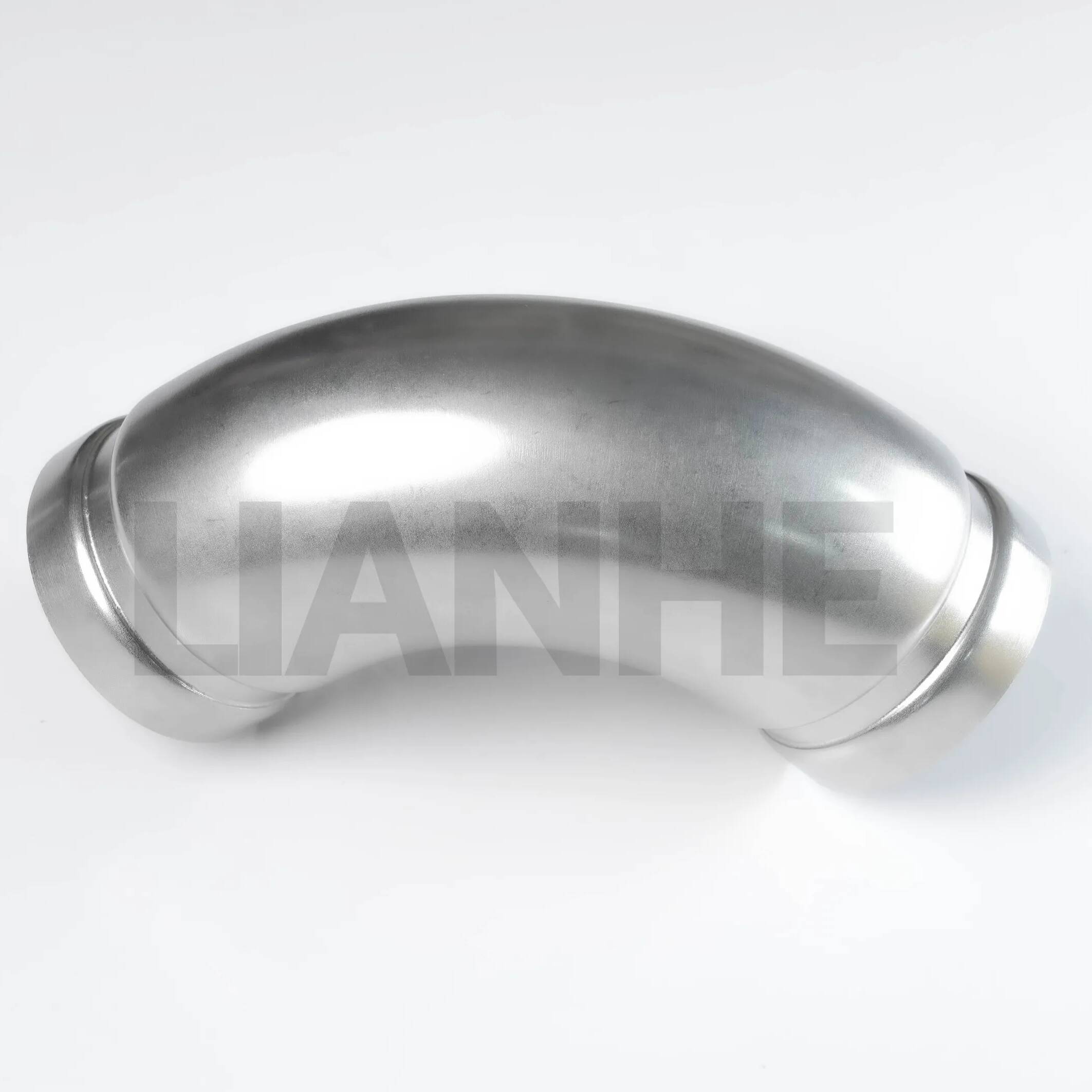

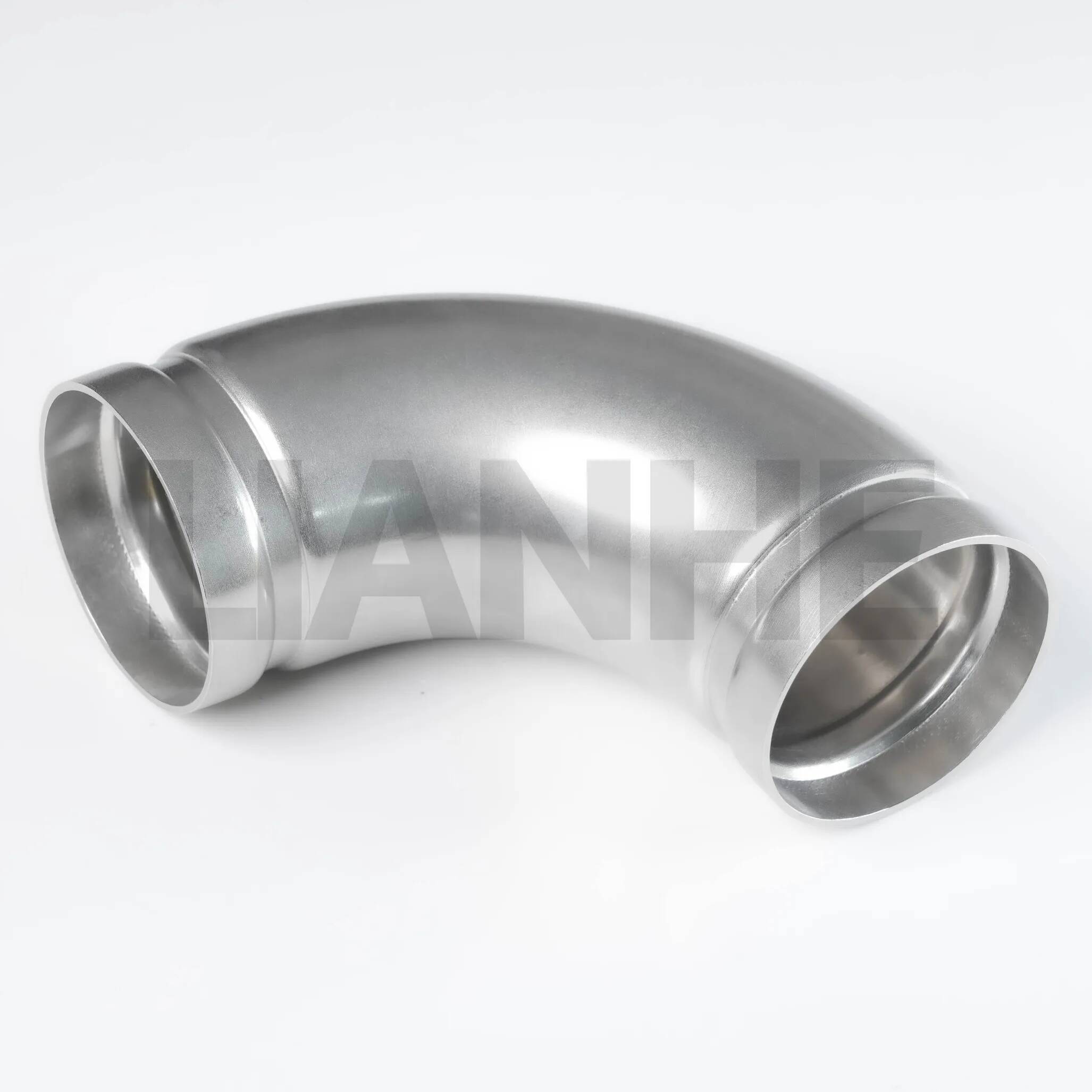

أكواع من الفولاذ المقاوم للصدأ 90DEG عالية القوة للأنابيب الصناعية

ملخص

إن أكواع الفولاذ المقاوم للصدأ ذات القوة العالية 90DEG عبارة عن تجهيزات أنابيب متميزة مصممة لتغيير الاتجاه في أنظمة الأنابيب المحززة مع الحفاظ على السلامة الهيكلية وكفاءة التدفق. تتميز هذه الأكواع المصنوعة من الفولاذ المقاوم للصدأ 304 أو 316 بأخاديد متوافقة مع AWWA C606 ونصف قطر 1.5D لتدفق صفحي سلس، مما يجعلها مثالية لتطبيقات الخدمة الشاقة التي تتطلب مقاومة الاهتزاز ومتانة التآكل.

سمات

بناء سلس قوي:

يتم تصنيعها من الفولاذ المقاوم للصدأ المبثوق أو المطروق (304 للاستخدام العام، 316 للبيئات القاسية)، مع سمك جدار متوافق مع الجدول الزمني 40/80 وقوة الخضوع ≥250 ميجا باسكال.

أبعاد الأخدود (العرض: 12.7 مم، العمق: 2.4 مم) تم تصنيعها بدقة وفقًا لمعايير AWWA C606 من أجل مشاركة اقتران متسقة.

تصميم محسّن للتدفق:

يقلل نصف قطر الخط المركزي 1.5D من فقدان الضغط بنسبة 30% مقارنة بالمرفقين قصيري القطر، مع تجويف داخلي مصقول (Ra ≥1.6μm) يقلل من الاضطراب وتراكم الحجم.

زاوية 90 درجة توفر تغيير الاتجاه الأمثل مع توزيع الضغط بالتساوي، ومناسبة للأنظمة عالية التدفق (حتى 1000 جالون في الدقيقة لمرفقين مقاس 12 بوصة).

مرونة التثبيت:

يتم توصيله بالأنابيب المحززة باستخدام أدوات التوصيل الميكانيكية (بدون لحام/تخييط)، مما يتيح التثبيت السريع في دقائق باستخدام الأدوات الأساسية، مما يقلل من تكاليف العمالة بنسبة 40%.

متوفر بأحجام تتراوح من 2 إلى 48 بوصة NPS، بأقطار وسمك جدار مخصص للمشاريع الخاصة.

المقاومة البيئية:

يقاوم نوع الفولاذ المقاوم للصدأ 316 الحفر الناتج عن الكلوريد (وهو أمر بالغ الأهمية في التطبيقات البحرية وتطبيقات المياه المالحة)، مع سطح واقٍ يعمل على إطالة عمر الخدمة بنسبة 20%.

نطاق درجة الحرارة: -250 درجة مئوية إلى 800 درجة مئوية (مع الحشيات المناسبة)، مناسب للسوائل المبردة وخطوط البخار ذات درجة الحرارة العالية.

طلب

مثالية لأنظمة الأنابيب عالية الطلب:

الحماية من الحرائق: أكواع متوافقة مع NFPA 20 في أنظمة الرش، مما يضمن تدفقًا موثوقًا به في المباني التجارية والمنشآت الصناعية.

معالجة النفط والغاز: تحويل التدفق في خطوط أنابيب المصافي والمنصات البحرية، مع 316 مرفقًا يتوافق مع NACE MR0175 لبيئات الغاز الحامض.

توليد الطاقة: خطوط البخار والمكثفات في المحطات الحرارية، تتحمل التغيرات السريعة في درجات الحرارة ودورات الضغط العالي (حتى 200 بار).

معالجة المياه: أنظمة تصريف مياه الصرف الصحي وخطوط جرعات المواد الكيميائية، مع 304 مرفقًا متوافقة مع NSF 61 لتطبيقات المياه غير المسببة للتآكل.

التعليمات

س: هل يمكن استخدام هذه الأكواع في المنشآت تحت الأرض؟?

ج:نعم، ولكن استخدم غلاف البولي إيثيلين أو الغلاف المضاد للتآكل لتوفير حماية إضافية في التربة المسببة للتآكل.

س: ما هو الحد الأقصى لضغط العمل للجدول 80 مرفقا?

ج:ما يصل إلى 300 رطل لكل بوصة مربعة للفولاذ المقاوم للصدأ 304 و350 رطل لكل بوصة مربعة للفولاذ المقاوم للصدأ 316 عند 20 درجة مئوية.

س: هل تؤثر الأخاديد على معدل ضغط المرفق؟?

ج:لا، لقد تم تصميم التصميم المحزز للحفاظ على قدرة الضغط الكاملة لنظام الأنابيب عند اقترانها بشكل صحيح.

س: هل يمكنني طلاء المرفق لأغراض جمالية؟?

ج:نعم، استخدم الدهانات ذات الأساس الإيبوكسي المتوافقة مع الفولاذ المقاوم للصدأ؛ تأكد من أن منطقة الأخدود تظل غير مصبوغة من أجل مشاركة اقتران مناسبة.
