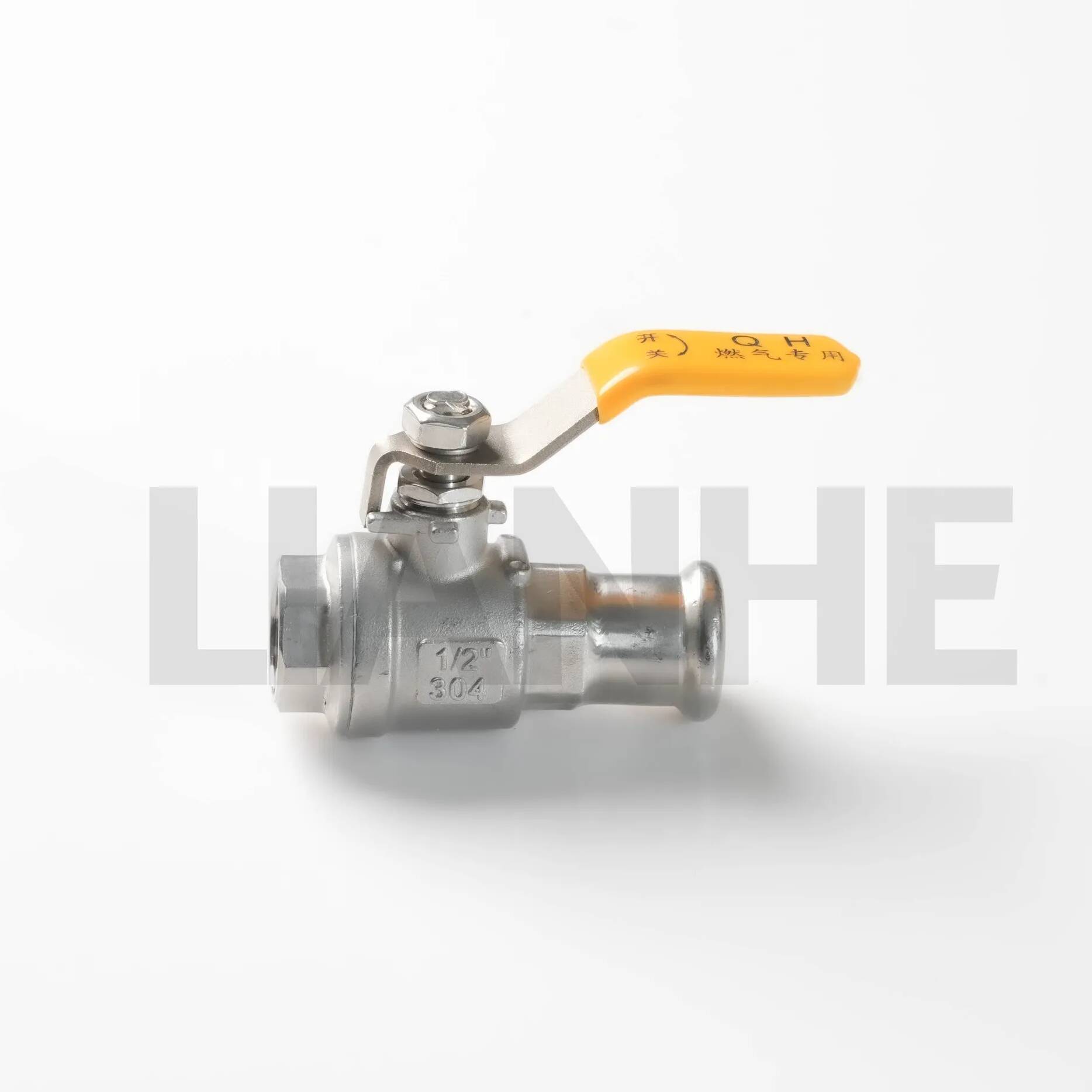

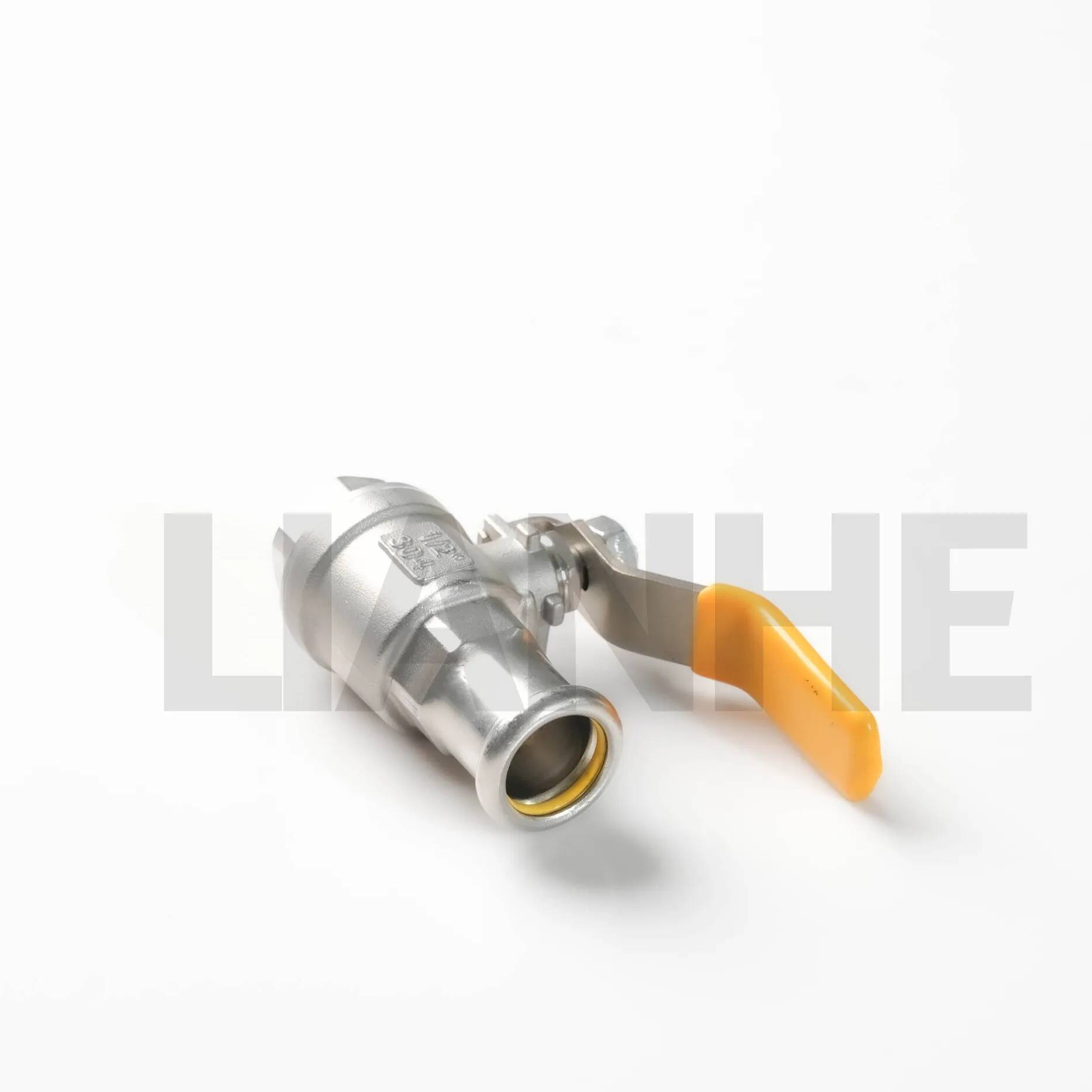

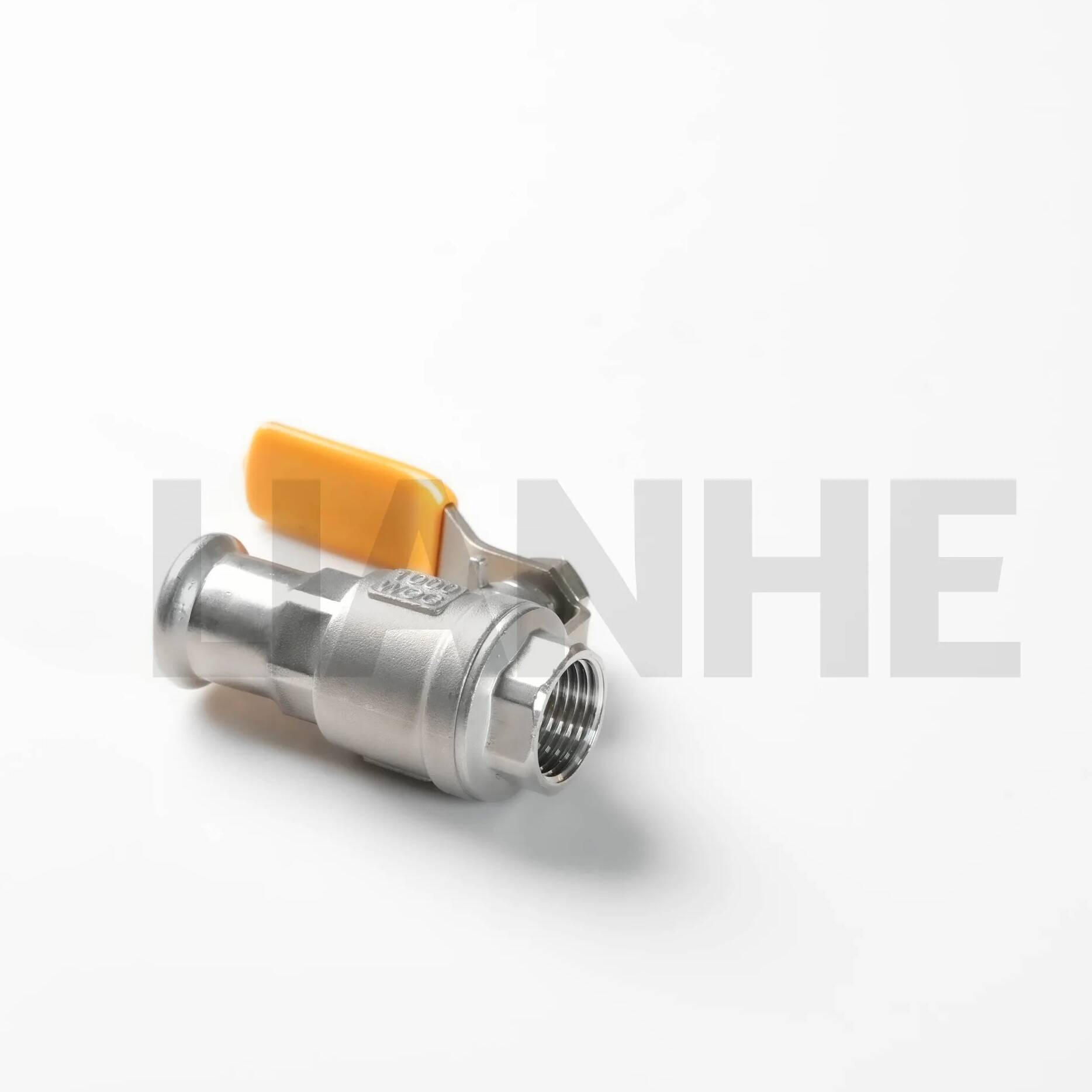

صمام كروي ذو خيط نسائي عالي الموثوقية من الفولاذ المقاوم للصدأ على شكل D

ملخص

إن الصمام الكروي ذو الخيط الأنثوي ذو الموثوقية العالية من الفولاذ المقاوم للصدأ على شكل حرف D هو حل متين للتحكم في التدفق مصمم لأنظمة الأنابيب الملولبة والملائمة للضغط، ويجمع بين سرعة توصيلات الضغط وتعدد استخدامات خيوط NPT الأنثوية. تم تصنيع هذا الصمام من الفولاذ المقاوم للصدأ 304 أو 316، ويتميز بنهاية أنثوية قابلة للضغط ومنفذ ملولب، مما يتيح التثبيت السريع في البيئات التجارية والصناعية.

سمات

تقنية الاتصال المزدوج:

طرف أنثوي ملائم للضغط (متوافق مع ISO 6122) للتوصيل السريع والخالي من الأدوات بالفولاذ المقاوم للصدأ أو الأنابيب النحاسية (OD: 15 مم - 54 مم)، مما يؤدي إلى إنشاء وصلة دائمة في 3 ثوانٍ.

خيط NPT أنثى (ANSI B1.20.1) على الطرف المقابل للتوافق مع الصمامات أو المقاييس أو الملحقات الملولبة، مما يقلل الحاجة إلى المحولات.

بناء مواد قوية:

الفولاذ المقاوم للصدأ 304 (الاستخدام العام) أو الفولاذ المقاوم للصدأ 316 (الوسائط المسببة للتآكل)، مع قوة إنتاج تبلغ 205 ميجاباسكال واستطالة ≥40% لمقاومة الصدمات.

يوفر مقعد PTFE إغلاقًا محكمًا للفقاعات (API 598) حتى 16 بارًا (232 رطل لكل بوصة مربعة)، مع كرة مصقولة تضمن عزم دوران تشغيل منخفض (≥12 نيوتن متر للصمامات مقاس 2 بوصة).

مرونة التثبيت:

مناسبة لكل من التركيبات الجديدة والتعديل التحديثي، مع تقنية الضغط المناسب المثالية للمساحات الضيقة حيث يكون اللحام أو الخيوط غير عملي.

نطاق درجة الحرارة: -20 درجة مئوية إلى 180 درجة مئوية (مقعد PTFE)؛ -40 درجة مئوية إلى 260 درجة مئوية (مقعد RPTFE)، قابل للتكيف مع أنظمة الماء الساخن والزيت والهواء المضغوط.

الامتثال والشهادة:

يفي بمعايير EN 10226-1 وNSF/ANSI 61، مع توفر تقارير تتبع المواد لمياه الشرب والتطبيقات الصناعية.

طلب

مثالية لأنظمة الأنابيب الهجينة التي تتطلب اتصالات مختلطة:

السباكة التجارية: توصيل أنابيب الفولاذ المقاوم للصدأ بالضغط إلى عدادات المياه الملولبة وصمامات التحكم في المباني الشاهقة.

الهيدروليكية الصناعية: ربط الأنابيب المضغوطة بالمضخات والأسطوانات الهيدروليكية الملولبة في الآلات، مما يقلل وقت التوقف عن العمل أثناء صيانة المعدات.

مشاريع التجديد: ترقية الأنظمة الملولبة القديمة إلى أنابيب حديثة قابلة للضغط، خاصة في المباني التاريخية ذات الوصول المحدود لطرق التثبيت التقليدية.

معدات المختبرات: توصيل أنابيب PEX بالحقن والمرشحات الكيميائية الملولبة في المنشآت البحثية، المصنوعة من الفولاذ المقاوم للصدأ 316 المقاوم للتعرض للمواد الكيميائية الخفيفة.

التعليمات

س: ما هي مواد الأنابيب المتوافقة مع نهاية الضغط المناسب?

ج:متوافق مع أنابيب الفولاذ المقاوم للصدأ (EN 10217-7)، والنحاس (EN 1057)، وPEX (EN 12201) ذات الأقطار الخارجية المطابقة.

س: هل يمكن استخدام نهاية الضغط مع الأنابيب البلاستيكية الصلبة?

ج:لا، تم تصميم الضغط المناسب للأنابيب المعدنية؛ استخدم وصلة انتقالية للأنابيب البلاستيكية (على سبيل المثال، محول PEX إلى الخيط).

س: كيفية ضمان اتصال الصحافة المناسب مع الطرف الأنثوي?

ج:استخدم أداة ضغط هيدروليكية مع قوالب متوافقة مع ISO 15874-6، وتحقق من وجود مسافة بادئة موحدة على حلقة الضغط بعد التثبيت.

س: هل الصمام مناسب للمنشآت تحت الأرض؟?

ج:نعم، ولكن قم بحماية الطرف الملولب بشريط مضاد للتآكل واستخدم صندوق صمام لسهولة الوصول إلى خطوط الأنابيب المدفونة.
