الفولاذ المقاوم للصدأ ذو الضغط العالي F/M الخيط فئة 150 تي لتفرع الأنابيب

ملخص

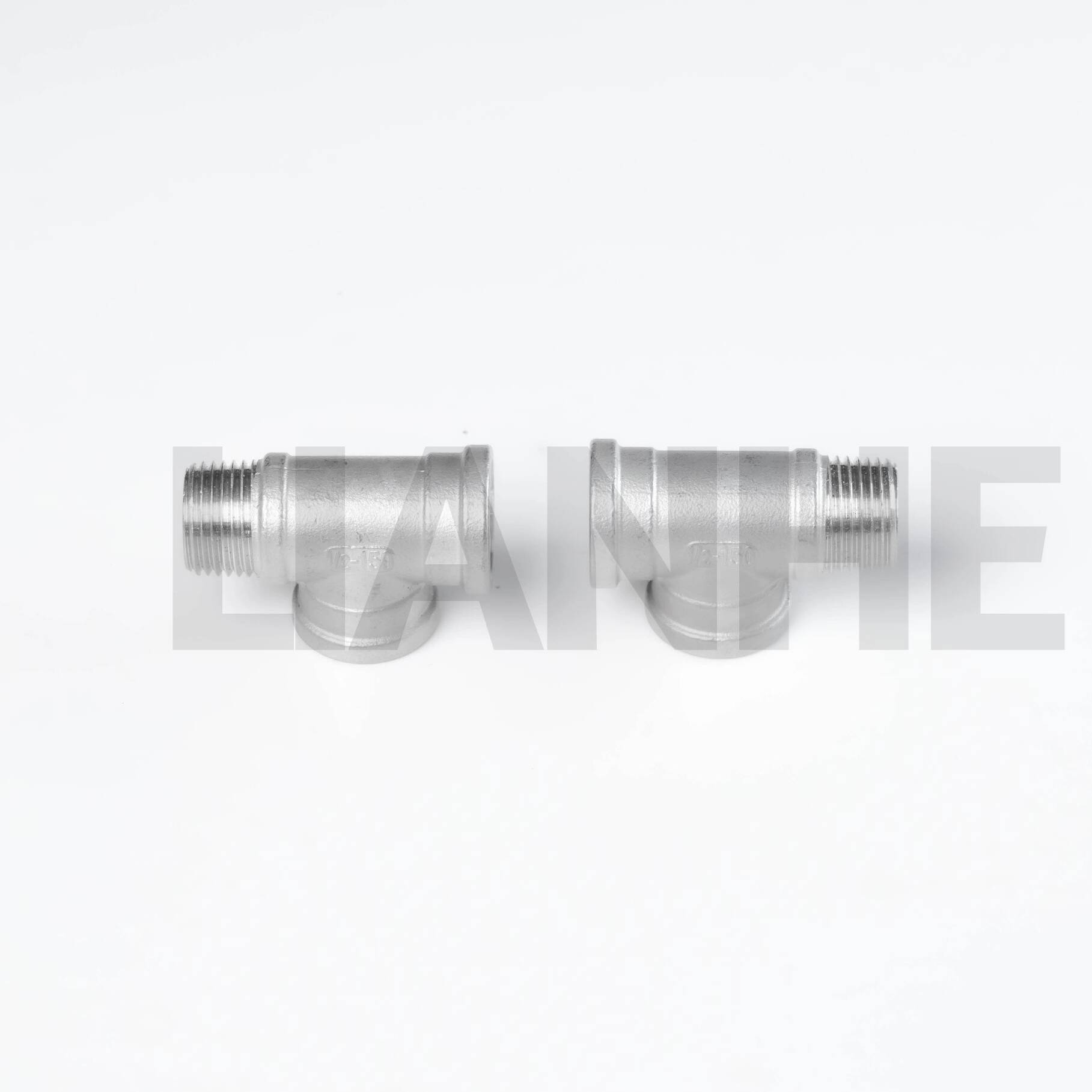

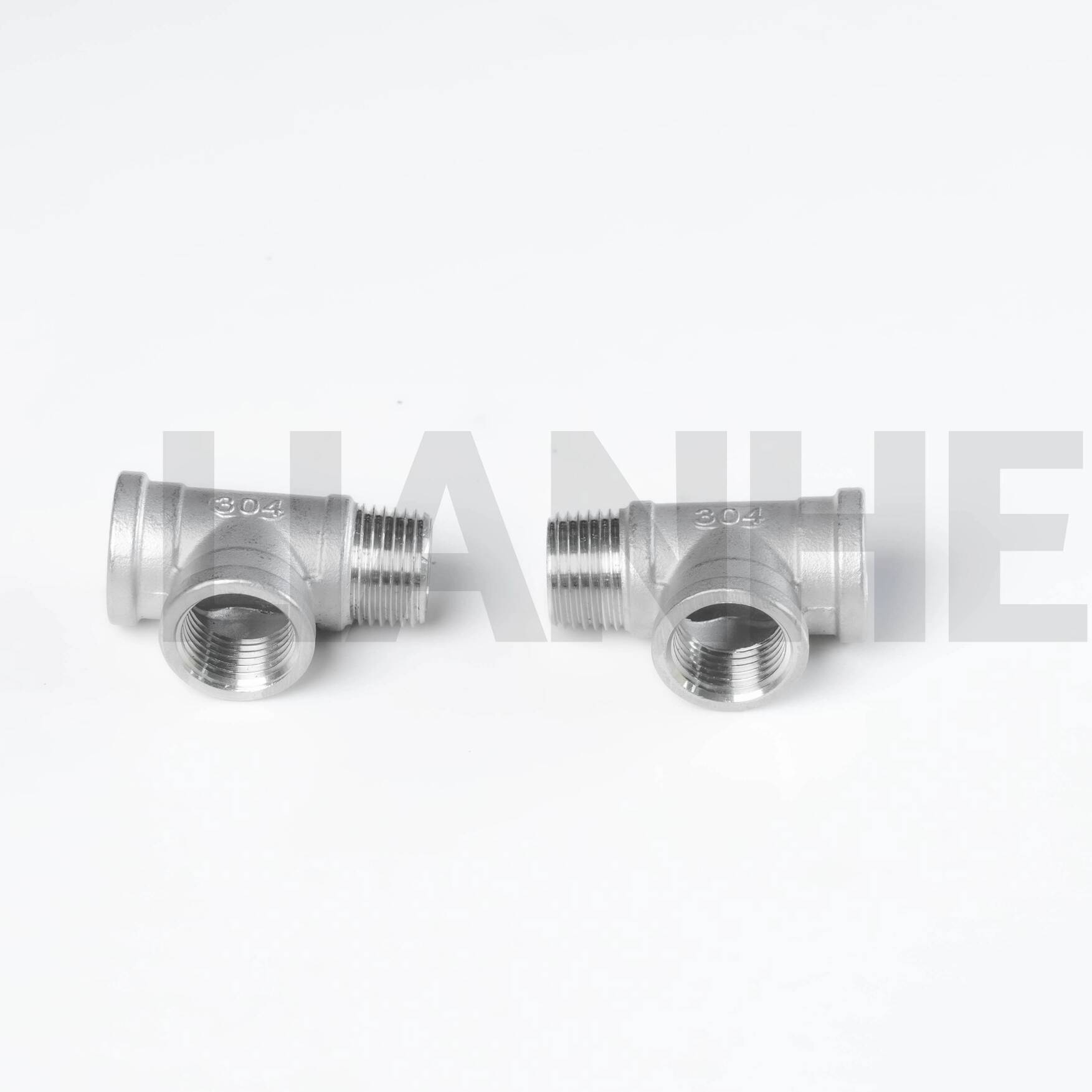

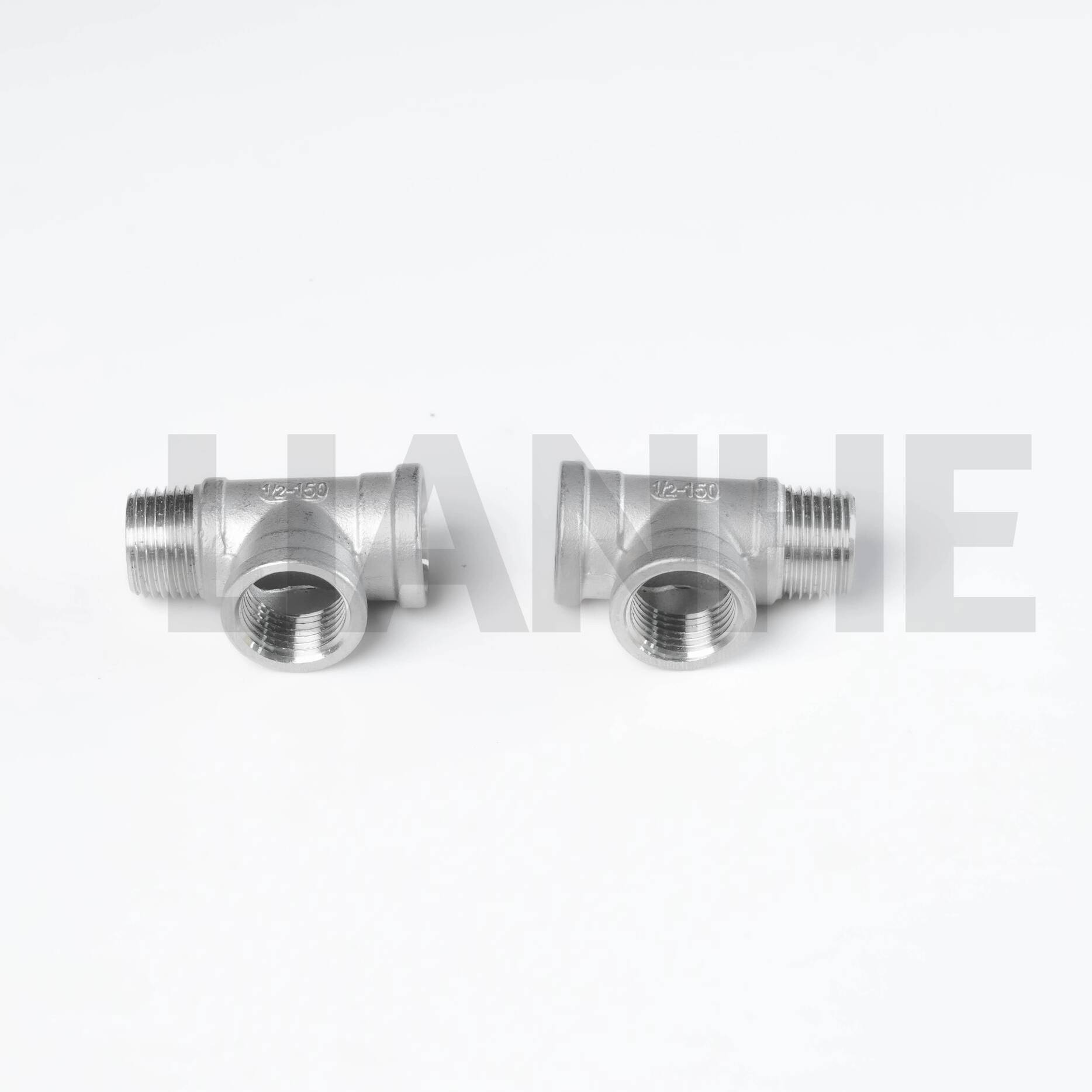

يعتبر تي شيرت F/M من الفولاذ المقاوم للصدأ ذو الضغط العالي فئة 150 عبارة عن تركيب أنابيب متعدد الاستخدامات مصمم لإنشاء وصلات فرعية في أنظمة الأنابيب الملولبة، ويجمع بين خيوط NPT الأنثوية والذكورية للتركيب المرن. مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316، تتميز هذه التيشيرت بفرع معزز وتصنيف فئة 150، مما يجعلها مثالية للتطبيقات الصناعية والتجارية ذات الضغط المتوسط.

سمات

تصميم خيط مختلط:

أنثى NPT (F) على الخط الرئيسي وذكر NPT (M) على الفرع (أو العكس)، مما يتيح الاتصال المباشر بالصمامات الملولبة أو أجهزة القياس أو الأنابيب بدون محولات.

خيوط متوافقة مع ANSI B1.20.1 (استدقاق 60 درجة)، مما يوفر أختام مانعة للتسرب تصل إلى 300 رطل لكل بوصة مربعة (الفئة 150) مع شريط PTFE أو مخدر الأنابيب.

تعزيز بناء الفروع:

جدار أكثر سمكًا عند الوصلة الفرعية (1.2x الجدار الرئيسي) يتحمل أحمال الضغط، مما يقلل من تركيز الضغط بنسبة 20% مقارنة بالمحملات القياسية.

نصف قطر داخلي أملس (سمك جدار الأنبوب 1.0x) يقلل من الاضطراب، وهو مناسب لمعدلات تدفق تصل إلى 500 جالون في الدقيقة (4 بوصات).

المواد والأداء:

الفولاذ المقاوم للصدأ 304 (ASTM A312) للاستخدام العام؛ الفولاذ المقاوم للصدأ 316 (ASTM A316) للوسائط المسببة للتآكل، مع نطاق درجة حرارة -20 درجة مئوية إلى 180 درجة مئوية (خيوط محكمة الغلق من PTFE).

تم تصنيفه لضغوط العمل حتى 300 رطل لكل بوصة مربعة (الفئة 150)، مع سمك جدار جدول 40 لضمان السلامة الهيكلية في أنظمة الضغط المتوسط.

الامتثال والتنوع:

يفي بمعايير ASME B16.11 وMSS SP-83، المتوفرة بأحجام من 1/8 بوصة إلى 4 بوصة NPS، مع خيارات تي شيرت متساوية (جميع الخيوط بنفس الحجم) وخيارات تي شيرت مخفض (فرع أصغر).

طلب

مثالية لوصلات الفروع الملولبة في الأنظمة الصناعية والتجارية:

أنظمة التدفئة والتهوية وتكييف الهواء: المتفرعة من خطوط المياه المبردة الرئيسية إلى وحدات معالجة الهواء في المباني التجارية، مع 304 من الفولاذ المقاوم للصدأ المقاوم للتآكل الناتج عن الرطوبة.

خطوط الهواء المضغوط: إنشاء اتصالات لأدوات الهواء والصمامات في أتمتة المصانع، مع تصنيف فئة 150 مناسب لأنظمة الهواء 120 رطل لكل بوصة مربعة.

أعمال السباكة والمياه: متفرع من أنابيب المياه الرئيسية إلى خطوط الخدمة السكنية، متوافق مع NSF/ANSI 61 لتطبيقات مياه الشرب.

المعالجة الكيميائية: خطوط حقن المواد الكيميائية منخفضة الضغط في المصافي، مصنوعة من الفولاذ المقاوم للصدأ 316 المقاوم للأحماض الخفيفة والقلويات.

التعليمات

س: ما هو الفرق بين تكوينات الخيط F/M وM/F?

ج:F/M به أنثى على الجزء الرئيسي وذكر على الفرع؛ يعكس M/F هذا الأمر، مما يسمح بالمرونة في الاتصال بمكونات مترابطة مختلفة.

س: هل يمكن استخدام هذا التي شيرت مع خيوط الأنابيب القياسية البريطانية (BSP).?

ج:لا، مؤشرات الترابط NPT غير متوافقة مع BSP؛ استخدم محول NPT-to-BSP للتوافق عبر المعايير.

س: كيفية منع تشابك الخيط في وصلات الفولاذ المقاوم للصدأ?

ج:ضع مركبًا مضادًا للاحتجاز يعتمد على النيكل وتجنب الإفراط في التشديد؛ عزم الدوران يصل إلى 30 نيوتن متر للخيوط مقاس 1 بوصة لمنع التلف.

س: هل نقطة الإنطلاق مناسبة لتطبيقات الفراغ؟?

ج:نعم، تم تصنيفها للفراغ الكامل (29 بوصة زئبق)، ولكن استخدم الحشيات المعدنية أو المواد المانعة للتسرب اللاهوائية لتعزيز مقاومة التسرب في خطوط التفريغ.
