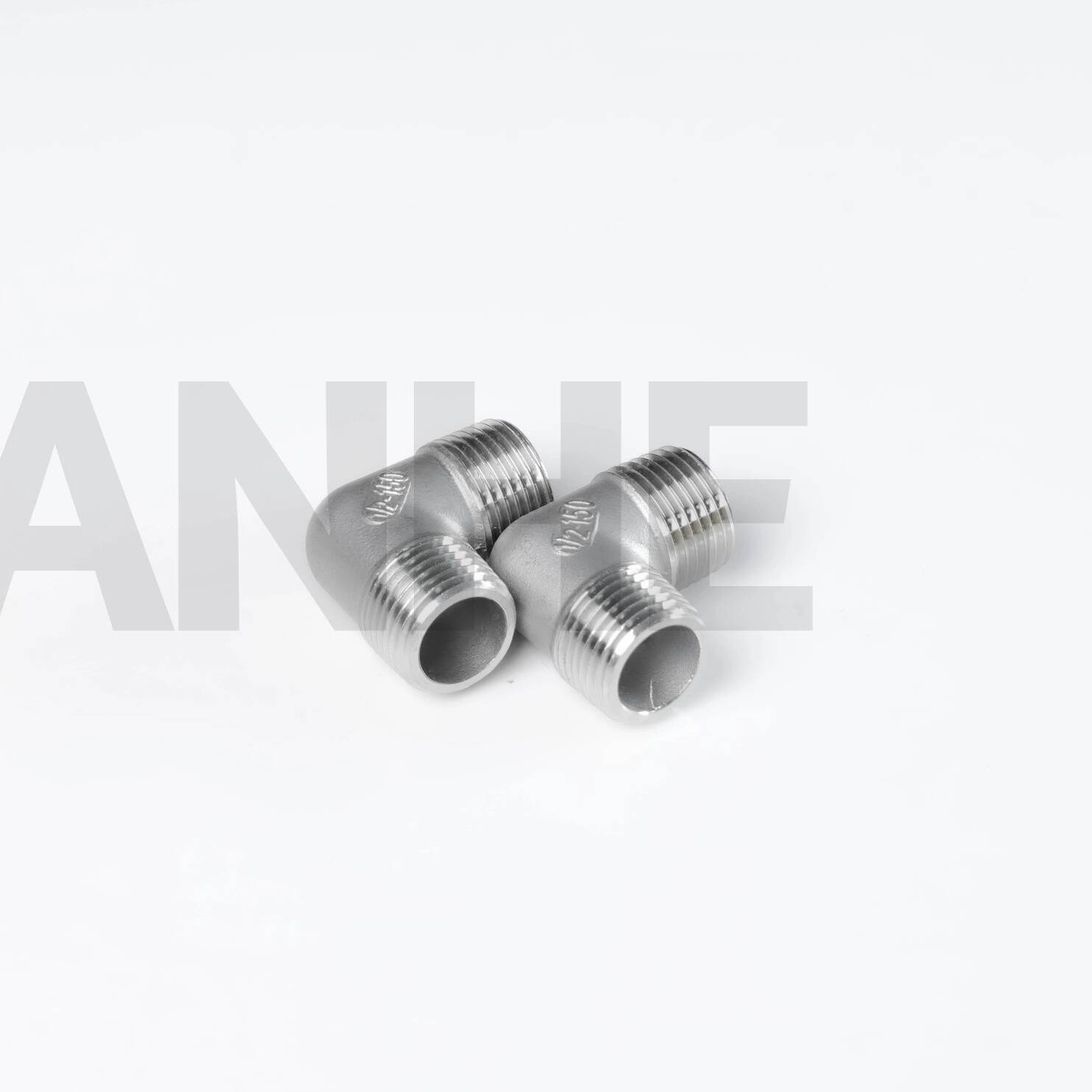

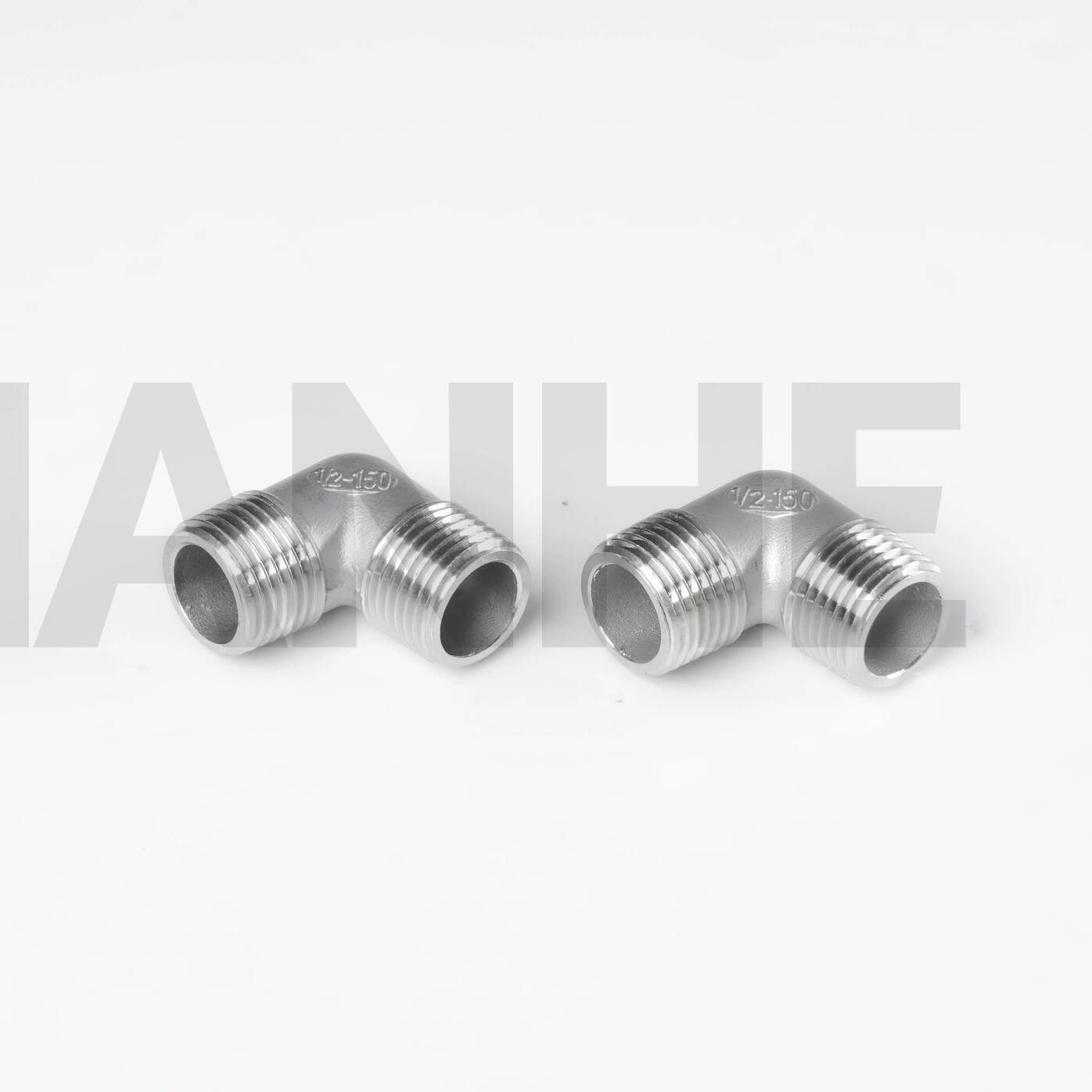

الفولاذ المقاوم للصدأ عالي الضغط 150# 90DEG تركيبات الكوع الملولبة

ملخص

إن الأكواع الملولبة المصنوعة من الفولاذ المقاوم للصدأ ذات الضغط العالي 150 # 90 درجة عبارة عن تجهيزات أنابيب مصممة بدقة لتغيير الاتجاه في الأنظمة الملولبة ذات الضغط العالي مع ضمان التوصيلات المانعة للتسرب والاستقرار الهيكلي. مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316، وتتميز هذه الأكواع بخيوط NPT (ANSI B1.20.1) ونصف قطر 1.5D، وهي مثالية للتطبيقات الصناعية والتجارية التي تتطلب القوة ومقاومة التآكل.

سمات

خامة ممتازة وخيوط:

مصنوع من الفولاذ المقاوم للصدأ ASTM A312 (304 أو 316)، مع قوة شد لا تقل عن 515 ميجا باسكال واستطالة ≥30% لمقاومة الصدمات في سيناريوهات الضغط العالي.

خيوط NPT الأنثوية (زاوية 60 درجة، 11.5 خيط في البوصة لأحجام 1/2 بوصة - 2 بوصة) مُصنعة بتسامح ± 0.05 مم، تم اختبارها لضغط عمل 1.5x (150 رطل لكل بوصة مربعة لتصنيف 150#).

تحسين التدفق والإجهاد:

يقلل نصف قطر الخط المركزي 1.5D (متوافق مع ANSI B16.11) من مقاومة التدفق والاضطراب، مما يحقق قيم Cv أعلى بنسبة 10% من الأكواع القياسية ذات نصف القطر القصير.

أجزاء معززة للكعب وأصابع القدم (سُمك الجدار 1.2x) تتحمل التمدد الحراري والاهتزاز، وهو أمر ضروري لوصلات المضخة والضاغط.

التوافق متعدد الاستخدامات:

يتصل بالفولاذ الكربوني والفولاذ المقاوم للصدأ والأنابيب البلاستيكية بخيوط NPT، وهو مناسب لتطبيقات الهواء والماء والزيت والغاز غير القابل للتآكل.

متوفر بأحجام 1/8 بوصة إلى 4 بوصة NPS، مع خيارات الجدول 40 (الضغط القياسي) والجدول 80 (الضغط العالي) (حتى 3000 رطل لكل بوصة مربعة للجدول 80).

الامتثال والانتهاء:

تلبية معايير ASME B16.11 وMSS SP-83، مع التلميع الكهربائي الاختياري (Ra ≥0.8μm) للأنظمة عالية النقاء في الصناعات الدوائية وأشباه الموصلات.

السطح الخامل (لـ 316 مرفقًا) يقلل من ترشيح الأيونات المعدنية، مما يضمن الامتثال لـ FDA 21 CFR Part 177 لتطبيقات المواد الغذائية.

طلب

مثالية للبيئات ذات الضغط العالي والتآكل:

الهيدروليكية الصناعية: إعادة توجيه السائل الهيدروليكي في الآلات وأنظمة التشغيل الآلي، مع 316 مرفقًا مقاومًا للتحلل الناتج عن المضافات الزيتية.

أنظمة التدفئة والتهوية وتكييف الهواء: خطوط المكثفات وغازات التبريد في المباني التجارية، مع 304 مرفقًا توفر توصيلات موثوقة في البيئات الرطبة.

المعامل الكيميائية: خطوط نقل المواد الكيميائية عالية النقاء، مع 316 مرفقًا مصقولًا كهربائيًا مما يقلل من مخاطر التلوث في أنظمة توصيل الكواشف.

الأجهزة البحرية: توصيل خطوط المياه العذبة والوقود على متن الطائرة، باستخدام الفولاذ المقاوم للصدأ 316 الذي يتحمل رذاذ المياه المالحة والتآكل لمدة تزيد عن 10 سنوات.

التعليمات

س: هل يمكن استخدام هذه الأكواع مع خيوط الأنابيب القياسية البريطانية (BSP).?

ج:لا، فهي تتميز بخيوط NPT؛ استخدم محول NPT-to-BSP للتوافق مع أنظمة الخيوط المترية.

س: ما هو مانع تسرب الخيط الموصى به?

ج:استخدم شريط PTFE أو مخدر الأنابيب للمياه/الغاز؛ بالنسبة لأنظمة الزيت ذات الضغط العالي، فكر في استخدام مواد مانعة للتسرب اللاهوائية لتعزيز مقاومة التسرب.

س: كيفية منع الانزعاج في خيوط الفولاذ المقاوم للصدأ?

ج:قم بتطبيق مركب مضاد للاحتجاز (يعتمد على النيكل لدرجات الحرارة المرتفعة) وتجنب الإفراط في التشديد بما يتجاوز عزم الدوران الموصى به (على سبيل المثال، 40 نيوتن متر لمرفقين مقاس 1 بوصة).

س: هل هناك خيارات آمنة للحريق بالنسبة للوسائط القابلة للاشتعال?

ج:على الرغم من أن درجة انصهار الفولاذ المقاوم للصدأ 316 غير مقاومة للحريق، إلا أن نقطة الانصهار العالية (1400 درجة مئوية) تجعلها مناسبة للبيئات المعتدلة المعرضة لخطر الحريق عند إقرانها بحشيات معدنية.
