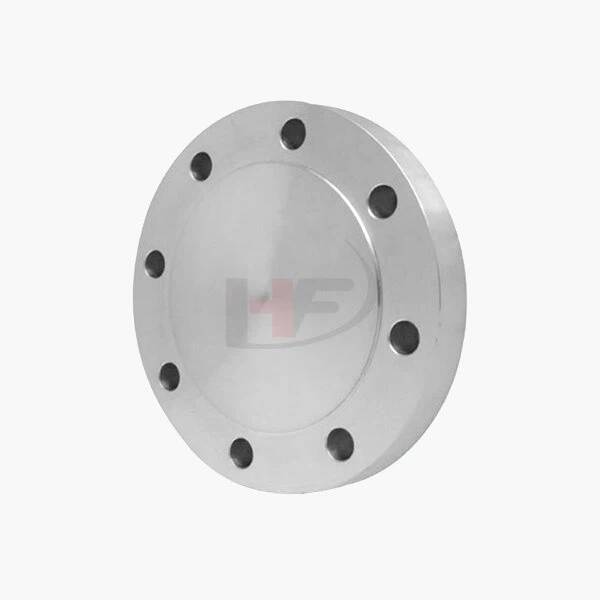

شفة عمياء من الفولاذ المقاوم للصدأ عالية النزاهة لختم خطوط الأنابيب

ملخص

إن الحافة العمياء المصنوعة من الفولاذ المقاوم للصدأ عالية النزاهة عبارة عن تركيب أنابيب ممتاز مصمم لإغلاق نهاية خط الأنابيب بشكل دائم أو توفير الوصول للفحص والصيانة في البيئات عالية الضغط والتآكل. مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316، وتتميز هذه الحافة بقرص صلب وفتحات مسامير متوافقة مع ANSI B16.5، مما يضمن أداءً خاليًا من التسرب واستقرارًا هيكليًا.

سمات

البناء القوي:

قرص صلب من الفولاذ المقاوم للصدأ (304/316) بسماكة متوافقة مع ASME B16.5 (الفئة 150 إلى 2500)، مُصنف لضغوط العمل حتى 2500 رطل لكل بوصة مربعة (316 الفولاذ المقاوم للصدأ، الفئة 300).

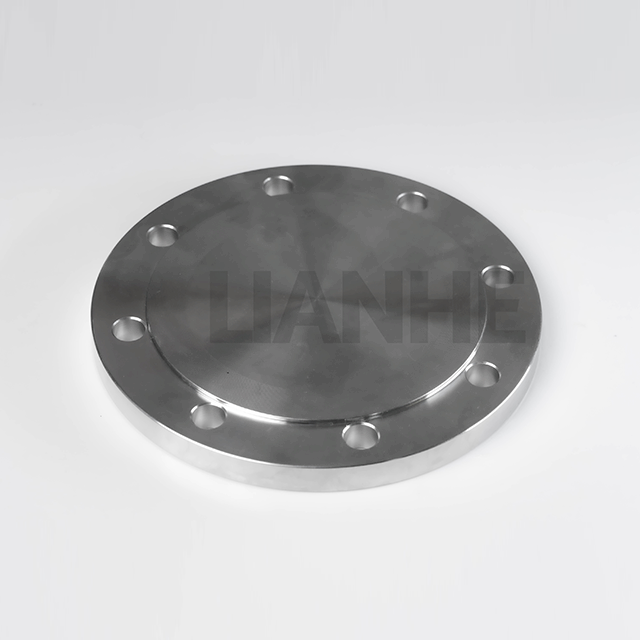

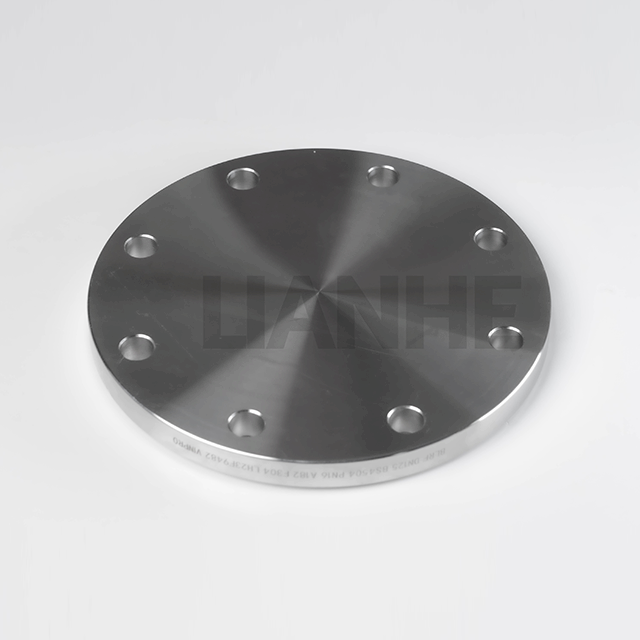

سطح مرتفع أملس (RF) أو سطح مسطح (FF) (Ra ≥1.6μm) للتلامس الأمثل للحشية، مما يقلل من مخاطر التسرب بنسبة 40% مقارنة بالأسطح الخشنة.

الآلات الدقيقة:

تم حفر فتحات المسامير لدوائر دقيقة (P.C.D.) وفقًا لمعايير ANSI B16.5، مما يضمن المحاذاة مع حواف التزاوج وحتى توزيع الحمل عبر البراغي.

تمنع الحواف المشطوفة حدوث نتوءات وتسهل تركيب الحشية، مع فتحات اختيارية ذات حواف مضادة لمسامير اللحام بالمقبس في التطبيقات عالية الاهتزاز.

مقاومة التآكل ودرجة الحرارة:

يقاوم نوع الفولاذ المقاوم للصدأ 316 تأليب الكلوريد في البيئات البحرية والكيميائية، بينما يعتبر 304 مثاليًا للاستخدام الصناعي العام (نطاق درجة الحرارة: -250 درجة مئوية إلى 800 درجة مئوية).

يقلل السطح الخامل (316) من ترشيح الأيونات المعدنية، ويتوافق مع FDA 21 CFR Part 177 لتطبيقات المواد الغذائية.

الامتثال والشهادة:

يمكنك تلبية معايير ASME B16.5 وISO 1092-1 وNACE MR0175 (الفولاذ المقاوم للصدأ 316)، مع توفر تقارير تتبع المواد وشهادات المطاحن لأغراض التدقيق.

طلب

مثالية لإغلاق خطوط الأنابيب والوصول إليها في الأنظمة الحيوية:

النفط والغاز المصب: إغلاق نقاط نهاية خطوط الأنابيب في المصافي ومصانع البتروكيماويات، بمادة 316 من الفولاذ المقاوم للصدأ المقاوم لتآكل كبريتيد الهيدروجين.

الأطعمة والمشروبات: توفير منافذ وصول لتنظيف الخزانات في مصانع الألبان ومصانع الجعة، مع الفولاذ المقاوم للصدأ 304 الذي يفي بالمعايير الصحية 3-A للاتصال المباشر بالأغذية.

توليد الطاقة: إغلاق نقاط اختبار خطوط أنابيب البخار في المحطات الحرارية التي تتحمل درجات حرارة 550 درجة مئوية وضغط 200 بار في أنظمة الدورة المركبة.

الهندسة البحرية: سد ثغرات الهيكل ونقاط الوصول إلى خزان الصابورة، باستخدام الفولاذ المقاوم للصدأ 316 الذي يتحمل الغمر المستمر في مياه البحر.

التعليمات

س: كيفية اختيار فئة الفلنجة الصحيحة لتطبيقي?

ج:حدد بناءً على ضغط العمل (على سبيل المثال، الفئة 150 لـ 300 رطل لكل بوصة مربعة، والفئة 300 لـ 800 رطل لكل بوصة مربعة)، المفصلة في جداول درجة حرارة الضغط ASME B16.5.

س: هل يمكن إعادة استخدام الشفاه العمياء?

ج:نعم، إذا كان السطح غير تالف وتم تنظيفه جيداً؛ استبدل الحشيات والمسامير لإعادة الغلق بشكل موثوق.

س: ما هي مادة الحشية الموصى بها للبخار ذي درجة الحرارة العالية?

ج:استخدم حشوات الجرافيت أو المعدن (حتى 650 درجة مئوية)، وتجنب حشوات PTFE التي تتحلل فوق 260 درجة مئوية.

س: هل هناك خيارات خفيفة الوزن للتطبيقات البحرية؟?

ج:نعم، تتوفر فلنجات من الفولاذ المقاوم للصدأ 316 خفيفة الوزن مع أنماط مسامير منخفضة، تتوافق مع معايير DNVGL للمنصات البحرية.
