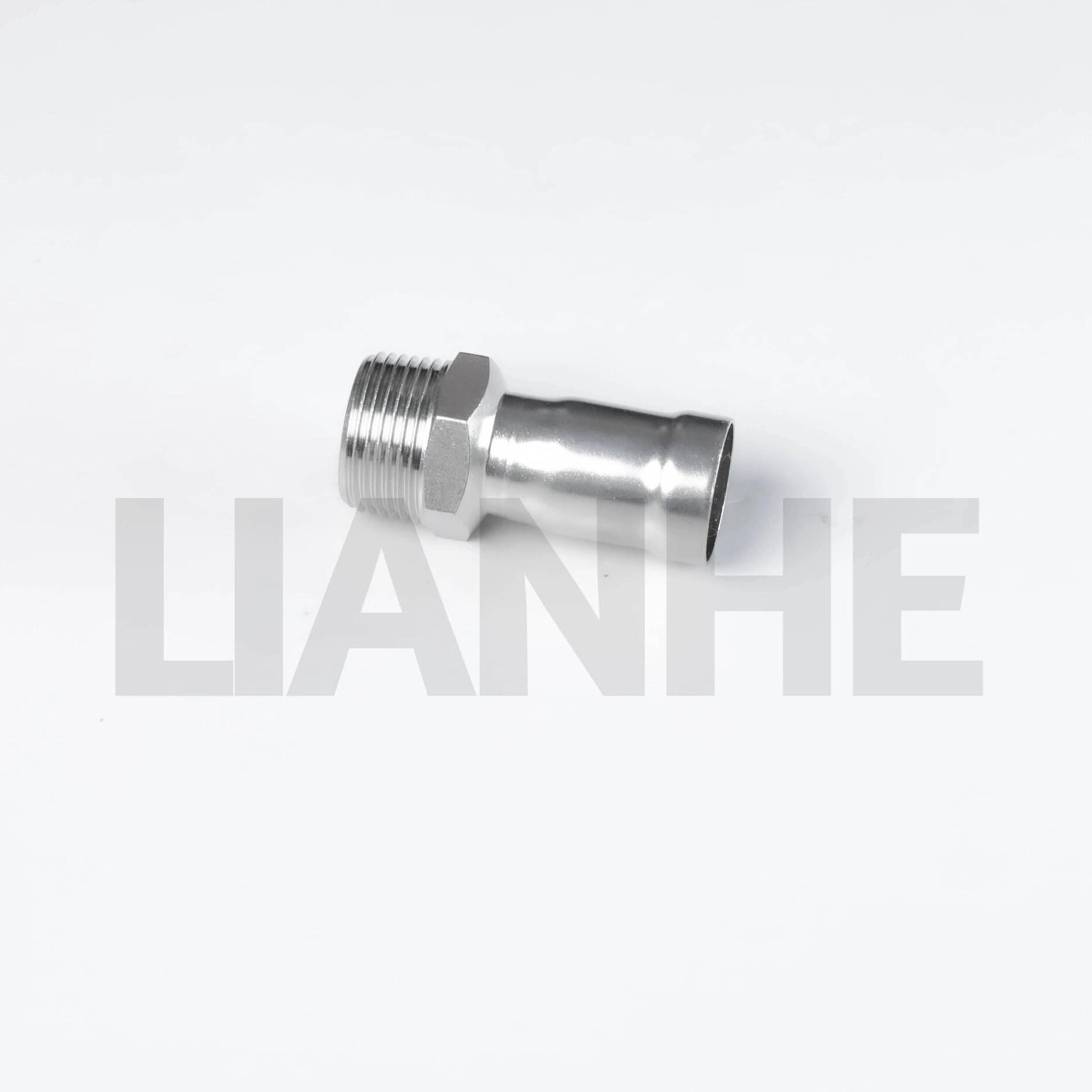

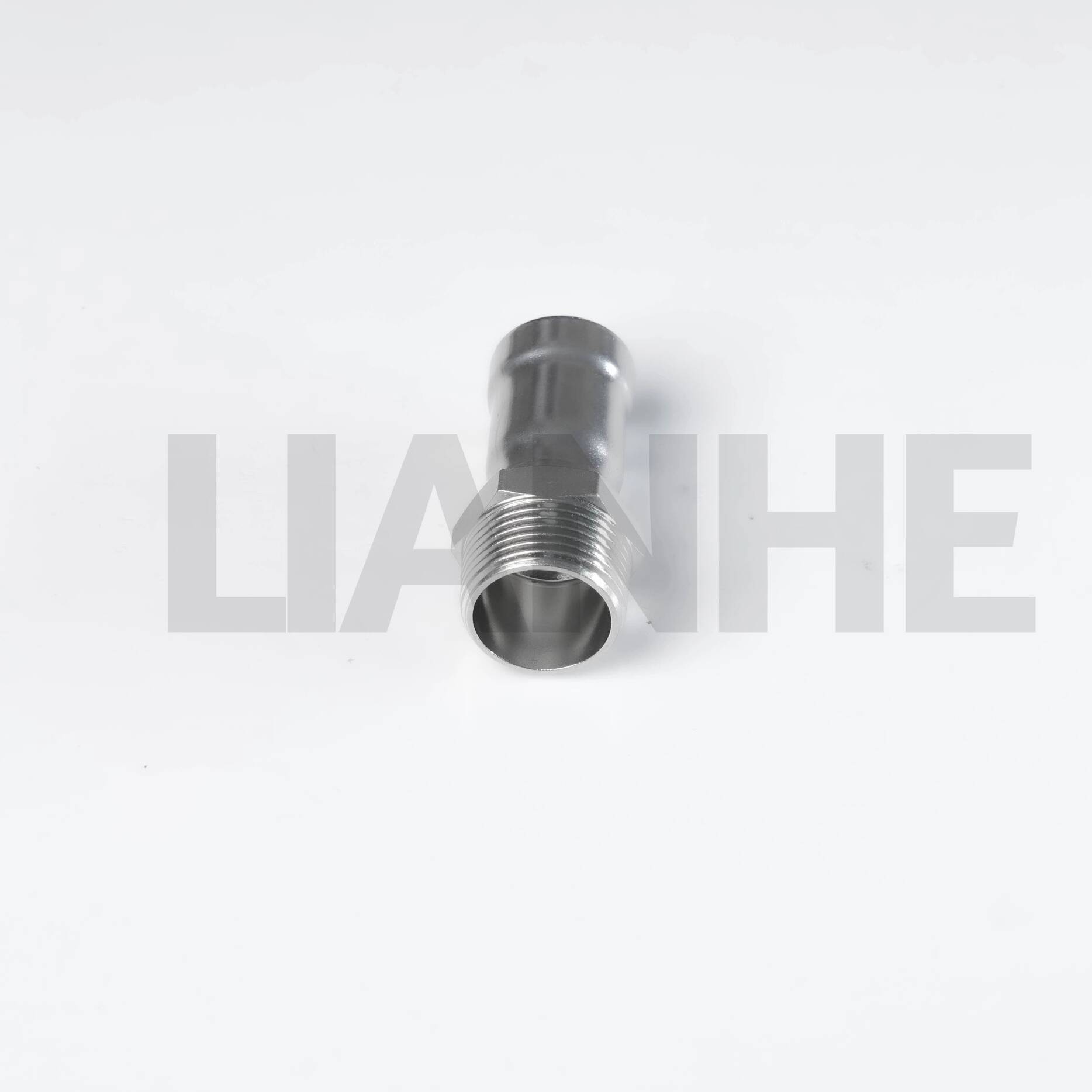

الفولاذ المقاوم للصدأ حلقة العقص اقتران الموضوع الذكور

المواصفات الفنية

نطاق الحجم:1/4 بوصة – 4 بوصة (DN10–DN100)

سمك الجدار:0.6-2.0 ملم

المعايير المطبقة:GB/T 19228.2-2011، CJ/T 152-2016، CJ/T 466-2014، EN، DIN، وASME

المواد المتاحة:
0Cr18Ni9، SS304، S30408، SUS304، 1.4301؛
0Cr17Ni12Mo2، SS316، SUS316؛
SS304L، S30403، 1.4306؛
SS316L، S31603، 1.4404.

مواد حلقة الختم:CIIR، EPDM، PTFE، وNBR

اتصال المقبس:اتصال العقص الدائري

خيارات الموضوع:معاهدة حظر الانتشار النووي وBSP، بما في ذلك BSPP وBSPT

الضغط الاسمي:PN16

ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

ضغط اختبار محكم الهواء:1.05 ميجا باسكال

عملية التصنيع:يتم تشكيلها ميكانيكيا من أنابيب الفولاذ المقاوم للصدأ

المعالجات السطحية:تلميع الاهتزاز، والتلميع المغناطيسي، والتخليل

وضع علامات على المنتج:الشعار-OD-W.T.-المواد. يمكن توفير شعارات العملاء وعلامات المنتج المخصصة وفقًا لمتطلبات محددة.

التغليف القياسي:الأكياس البلاستيكية وكرتون التصدير والحالات الخشبية

الشهادات:GB/T 19001-2016، ISO 9001:2015، CE، والترخيص الصحي

ماركة:ليانخه

الوسائط القابلة للتطبيق:مياه الشرب، الماء البارد، الماء الساخن، مياه الصرف الصحي، المياه الصناعية، النفط، الغاز، وغيرها من الوسائط المتوافقة.

تطبيقات المنتج

إن تجهيزات تجعيد الحلقات المصنوعة من الفولاذ المقاوم للصدأ LIANHE مناسبة للمشاريع الهندسية، السفن، المباني التجارية، المباني السكنية، المستشفيات، الفنادق، مرافق حماية البيئة، أنظمة التدفئة، ومنشآت تكييف الهواء.

يمكن تطبيق التركيبات في أنظمة الأنابيب المختلفة، بما في ذلك أنظمة إمدادات المياه، وأنظمة أنابيب الغاز، وأنظمة مياه الشرب المباشرة، وخطوط أنابيب حماية البيئة، وأنظمة البخار، وخطوط أنابيب التدفئة، وأنظمة تكييف الهواء، وأنظمة المياه الصناعية، وغيرها من تطبيقات نقل السوائل المتوافقة.

يجب التأكد من الملاءمة الفعلية للتركيبات وفقًا لضغط التشغيل، ودرجة حرارة العمل، والوسيلة المنقولة، ومواد حلقة الختم، ومعيار الخيط، وبيئة التثبيت.

مزايا المنتج

1. قوة ميكانيكية عالية

2. مقاومة ممتازة للتآكل

3. عمر خدمة التشغيل الطويل

4. مقاومة منخفضة لتدفق السوائل

5. اهتزاز جيد ومقاومة الزلازل

6. اتصال موثوق ومستقر

7. بناء صديق للبيئة

8. تركيب سريع ومريح

9. مناسبة للتركيب المخفي أو المدمج

10. انخفاض تكاليف التركيب والصيانة الشاملة

11. مقاومة التآكل جيدة

12. صحية ومناسبة لأنظمة المياه

13. أداء إغلاق موثوق به مع تقليل مخاطر التسرب

تتيح طريقة توصيل تجعيد الحلقة التثبيت السريع دون الحاجة إلى أعمال لحام مكثفة. عند التركيب باستخدام الأدوات والإجراءات الصحيحة، توفر التركيبات اتصالاً ميكانيكيًا مستقرًا وأداء إغلاق يمكن الاعتماد عليه.

الاختبار والتفتيش

تشمل اختبارات المنتج المتوفرة ما يلي:

• اختبار الضغط الهيدروستاتيكي

• اختبار ضيق الهواء

• اختبار ضغط العمل

• اختبار الضغط السلبي

• اختبار الانسحاب

• اختبار درجة الحرارة للدراجات للمياه الباردة والساخنة

• اختبار الانحناء والالتواء الهيدروستاتيكي

• اختبار الاهتزاز الهيدروستاتيكي

• اختبار التأثير الهيدروستاتيكي

يغطي فحص التسليم التحقق من المواد الخام، وحالة السطح، وأبعاد المنتج، وأداء الضغط الهيدروستاتيكي، وإغلاق الهواء، ووضع العلامات، والتعبئة والتغليف.

تقارير وشهادات فحص المصنع

يمكن تقديم تقارير الفحص ووثائق الجودة الداعمة وفقًا لمتطلبات المنتج والطلب المؤكدة، بما في ذلك:

• EN 10204 3.1 شهادة اختبار المواد

• شهادة فحص المواد الخام

• تقرير الاختبار الشعاعي، عند الاقتضاء

• تقرير اختبار الختم الهيدروليكي

• تقرير فحص الخيط

• تقرير التفتيش من طرف ثالث

• وثائق التفتيش الأخرى الخاصة بالمشروع

يجب التأكد من توفر المستندات ونطاق الفحص المطلوب قبل تقديم الطلب.

نطاق درجة الحرارة المطبق للحشيات المطابقة:-20 درجة مئوية إلى +110 درجة مئوية

يعتمد نطاق درجة الحرارة الفعلي على مادة الحشية المحددة، والوسيلة المنقولة، وضغط التشغيل، وظروف الخدمة.

مراقبة جودة المنتج

تقوم LIANHE بإجراء فحص خط الإنتاج والفحص النهائي طوال عملية التصنيع. يتم فحص المنتجات قبل التسليم للتأكد من أن المواد والأبعاد والأسطح والوصلات وأداء الختم يلبي متطلبات الطلب المؤكدة.

تشمل الإجراءات الرئيسية لمراقبة الجودة ما يلي:

1. فحص القطر الخارجي، وسمك الجدار، ودرجة المواد للمواد الخام الواردة.

2. التحقق من طول وحالة المواد الخام بعد القطع.

3. فحص أبعاد المقبس والقطر الخارجي وسمك الجدار بعد التشكيل الميكانيكي.

4. فحص أبعاد اللحام وجودة السطح بعد اللحام والتشكيل.

5. فحص السطح والأبعاد وهيكل المقبس بعد المعالجة الحرارية.

6. التحقق من جودة السطح بعد التلميع أو التخليل أو أي معالجة سطحية أخرى.

7. إجراء اختبارات الضغط الهيدروليكي ومحكم الغلق وفقًا لمتطلبات الفحص المعمول بها.

8. التحقق من علامات المنتج والكميات والتغليف ومعلومات الطلب قبل الشحن.

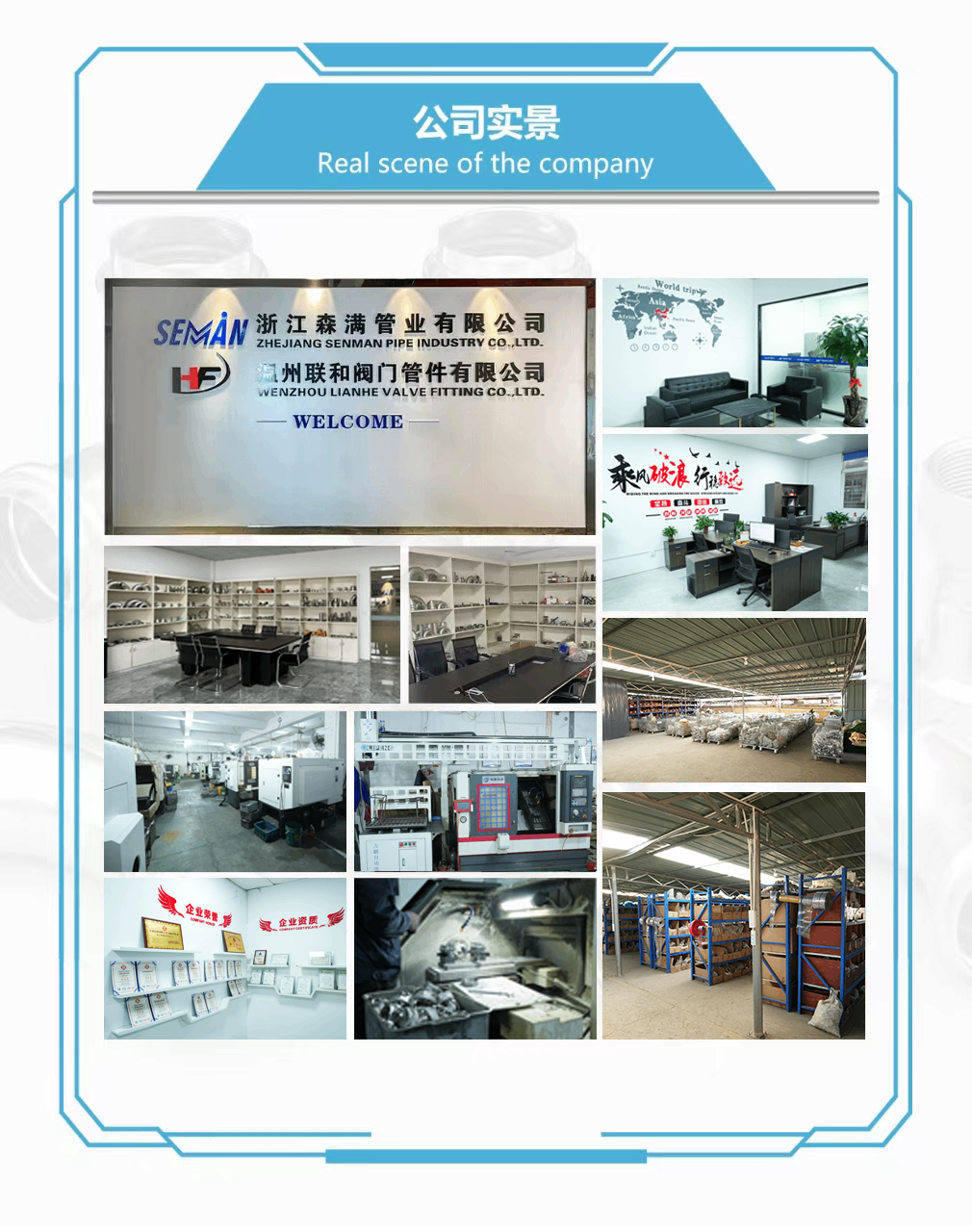

معدات الإنتاج

تم تجهيز منشأة التصنيع لدينا بخمسة خطوط إنتاج لحام الأنابيب الأوتوماتيكية، وآلتين للقطع بالليزر، وخمسة آلات تلميع اهتزازية، وآلتين تلميع مغناطيسيتين، وخمس وحدات اختبار محكم الإغلاق والهيدروليكي، وثلاث آلات تشكيل، وثلاث آلات حفر، وآلتين حفر، وعشرة مخارط CNC، وستة آلات تسطيح الأطراف.

تشتمل معدات الإنتاج الإضافية على آلتين للتشكيل الهيدروليكي العمودي، وآلتين للتشكيل الهيدروليكي من النوع الإطاري، وعشر آلات لثني الأنابيب، وثماني آلات لحام بقوس الأرجون الأوتوماتيكية، وأربع آلات سحب هيدروليكية، وأربع آلات تثقيب هيدروليكية عالية السرعة، وآلتين لوضع العلامات بالليزر، ووحدتي تعبئة، ومعدات التصنيع والفحص الأخرى ذات الصلة.

رمز النظام المنسق: 7307230000

شروط الدفع والشحن

شروط الدفع:مطلوب إيداع 30% T/T مقدمًا، مع دفع رصيد T/T المتبقي 70% قبل التسليم. يمكن مناقشة ترتيبات الدفع المحددة وفقًا للطلب.

يمكن أن يتم الدفع عن طريق T/T، وWestern Union، وPayPal، وطرق الدفع الأخرى المتفق عليها بشكل متبادل.

شروط التجارة المتاحة:إكسو، فوب، CFR، CIF، DDP، وDDU

يمكن نقل المنتجات عن طريق الشحن البحري أو الجوي أو البري أو الخدمة السريعة الدولية وفقًا لكمية الطلب والوجهة وجدول التسليم ومتطلبات العملاء.

الحد الأدنى لكمية الطلب:عادة من 5 إلى 10 قطع، حسب المنتج والحجم وتوافر المخزون الحالي.

قد تتوفر المنتجات القياسية والأحجام المطلوبة بشكل شائع من المخزون. يجب التأكد من كميات المخزون وتوافر التسليم الفوري عند طلب عرض الأسعار.

عينات مجانية:يمكن توفير عينات مجانية لاختبار المنتج وتقييم الجودة. عادةً ما يدفع المستلم تكلفة التوصيل السريع الدولي.

وقت الاقتباس:عادة في غضون ثلاث ساعات عمل بعد تلقي مواصفات المنتج الكاملة ومتطلبات الكمية.

موعد التسليم:ما يقرب من 3-7 أيام للأحجام العادية المتاحة من المخزون. تتطلب أوامر الإنتاج عادة حوالي 25 يومًا، اعتمادًا على المنتج والكمية ومتطلبات التخصيص وجدول المصنع.

صحة الاقتباس:عادة من 3 إلى 7 أيام، حسب أسعار المواد الخام وظروف السوق.

خدمة ما بعد البيع

فترة ضمان جودة المنتج القياسية لدينا هي سنة واحدة. في حالة حدوث مشكلة مؤكدة تتعلق بالجودة تتعلق بالتصنيع خلال فترة الضمان، سيقوم فريقنا بالتحقيق في المشكلة وتقديم الحل الفني المناسب أو حل ما بعد البيع.

يجب على العملاء تقديم طراز المنتج، ورقم الطلب، وظروف التثبيت، وضغط العمل، ودرجة حرارة التشغيل، والوسيلة المنقولة، والصور أو مقاطع الفيديو ذات الصلة للمساعدة في التقييم الفني.

خدماتنا

1. معرفة واسعة بالأسواق الدولية والقدرة على دعم المتطلبات الفنية والتجارية المختلفة.

2. التصنيع المباشر من منشأة الإنتاج الخاصة بنا في ونتشو، الصين.

3. فريق فني وإنتاجي ذو خبرة مكرس للحفاظ على جودة المنتج المتسقة.

4. أنظمة فعالة للإنتاج ومراقبة التكاليف مصممة لتوفير أسعار تنافسية للمصنع.

5. خبرة واسعة في التصنيع وإدارة الجودة والمبيعات الدولية لتجهيزات الضغط المصنوعة من الفولاذ المقاوم للصدأ.

مكان المنشأ:ونزهو، الصين
