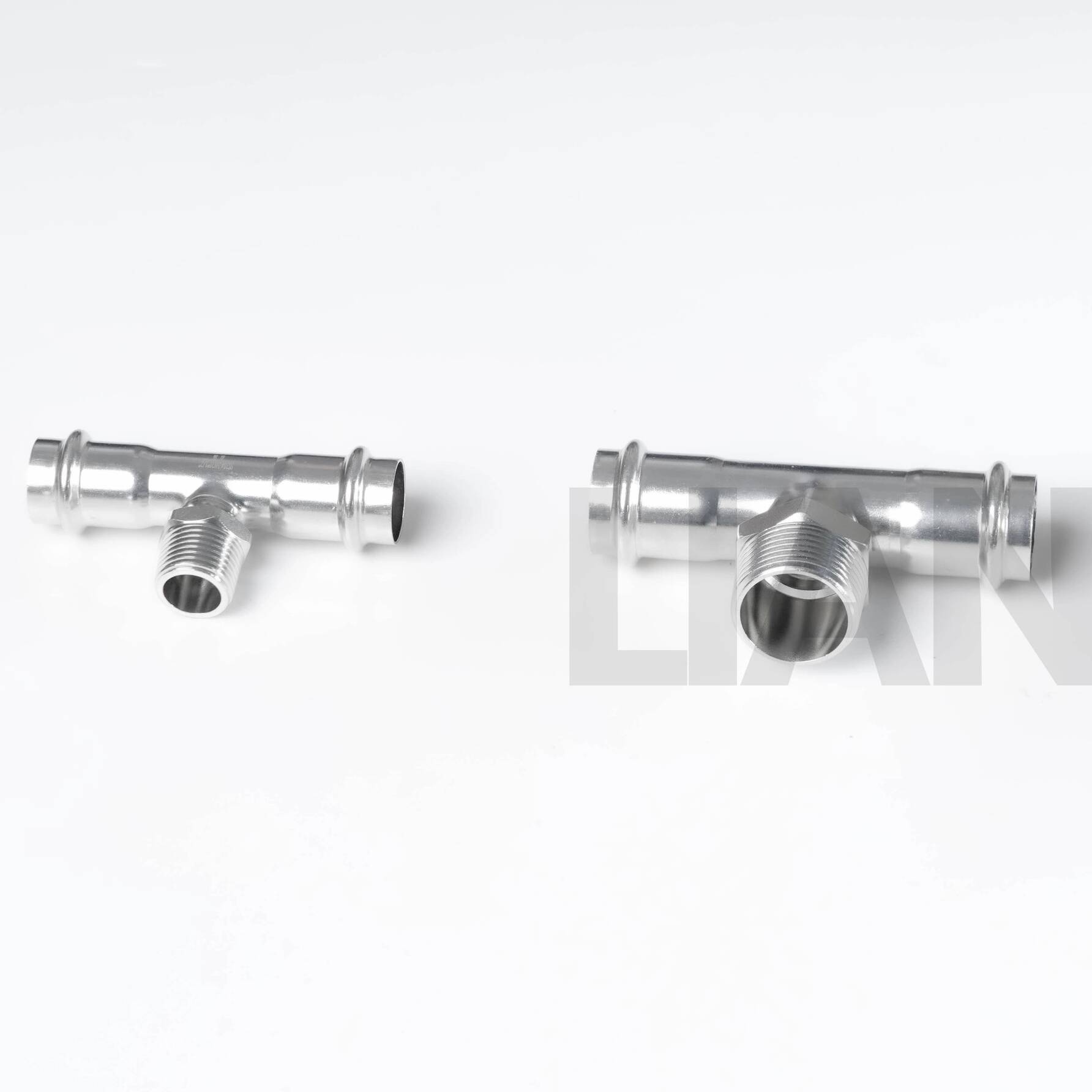

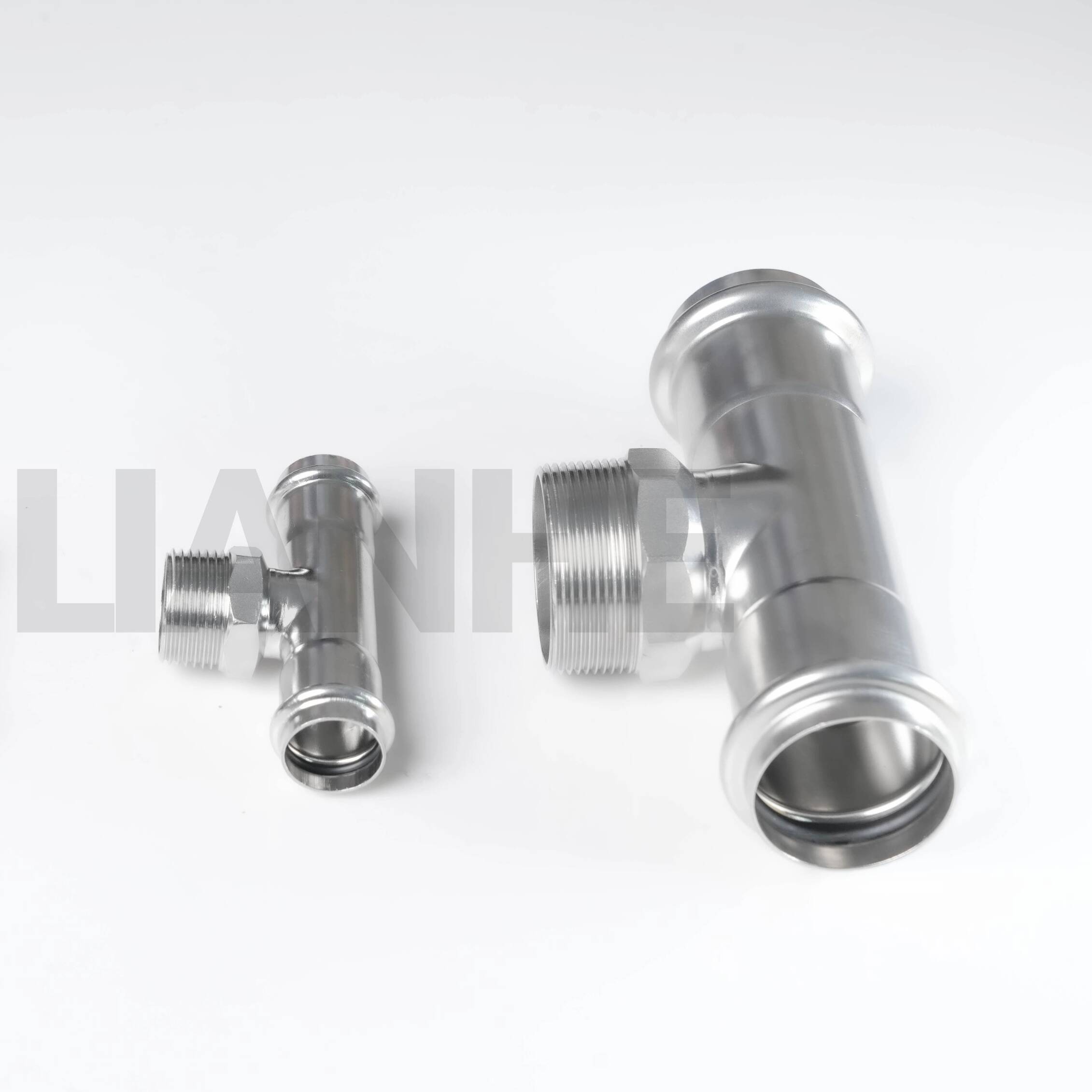

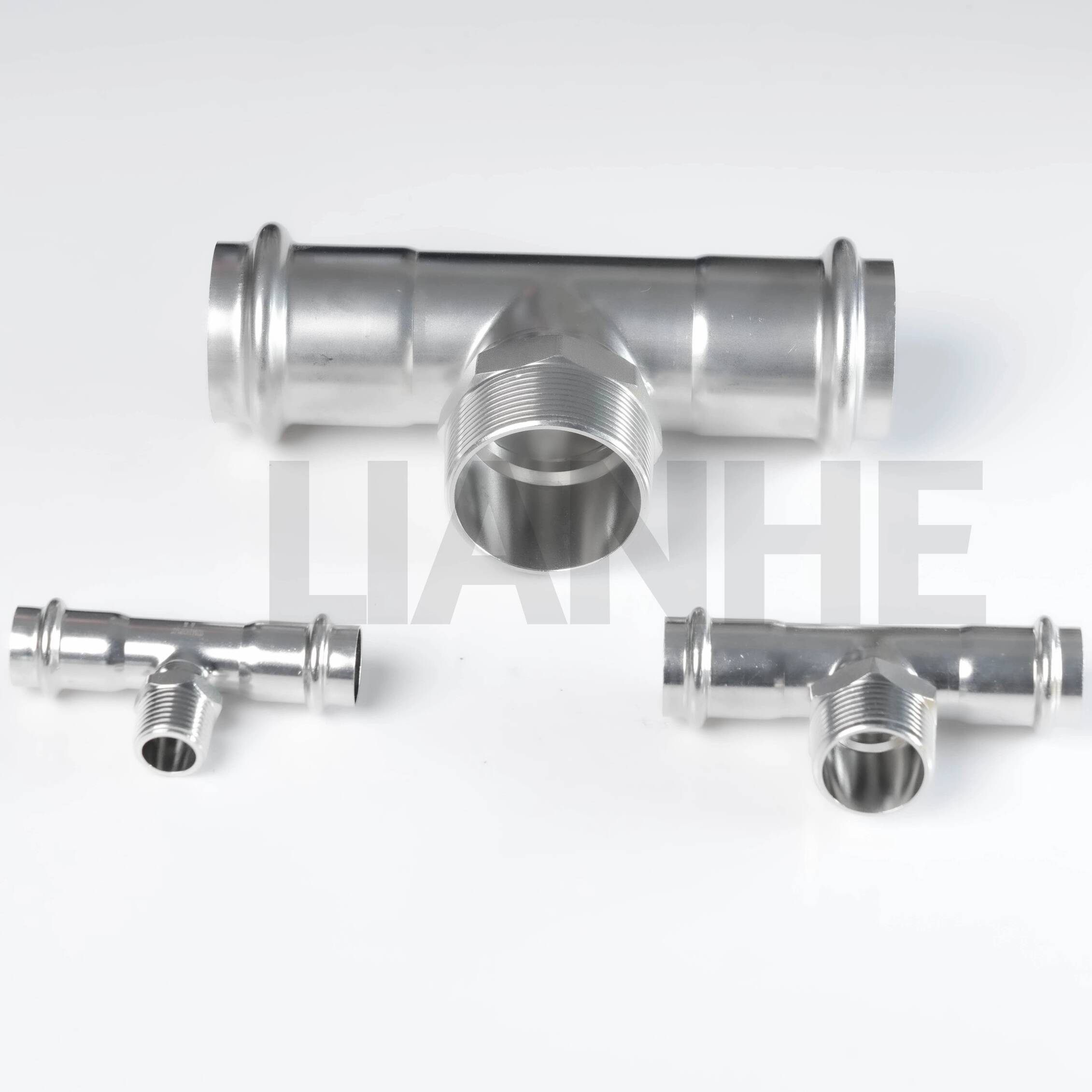

تي شيرت ضغط من الفولاذ المقاوم للصدأ من النوع S مع فرع ملولب للذكور

وصف المنتج

تجمع تي شيرت الضغط LIANHE المصنوع من الفولاذ المقاوم للصدأ من النوع S مع فرع ذكر ملولب بين وصلتين من الأنابيب الملائمة للضغط مع فرع ملولب ذكر.

تدعم نهايات الضغط من النوع S التثبيت السريع والخالي من اللهب، بينما يربط الفرع الملولب الصمامات أو الأدوات أو المعدات أو مكونات خطوط الأنابيب المتوافقة.

المواصفات الفنية

نطاق الحجم:1/4 بوصة – 4 بوصة (DN10–DN100)

سمك الجدار:0.6-2.0 ملم

المعايير المطبقة:GB/T 19228.2-2011، CJ/T 152-2016، CJ/T 466-2014، EN، DIN، وASME

المواد المتاحة:

• 0Cr18Ni9، SS304، S30408، SUS304، و1.4301

• 0Cr17Ni12Mo2، SS316، وSUS316

• SS304L، S30403، و1.4306

• SS316L، S31603، و1.4404

مواد الختم الدائري:CIIR، EPDM، PTFE، وNBR

نوع الاتصال:ينتهي مكبسان من النوع S بفرع ملولب ذكري واحد

خيارات الموضوع:معاهدة حظر الانتشار النووي، BSPP، وBSPT

الضغط الاسمي:PN16

ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

ضغط اختبار محكم الهواء:1.05 ميجا باسكال

نطاق درجة حرارة الحشية:-20 درجة مئوية إلى +110 درجة مئوية، اعتمادًا على المادة والوسيط المحدد

عملية التصنيع:يتم تشكيلها ميكانيكيا من أنابيب الفولاذ المقاوم للصدأ

المعالجة السطحية:تلميع بالاهتزاز، أو تلميع مغناطيسي، أو تخليل

وضع علامات على المنتج:الشعار + التطوير التنظيمي + سمك الجدار + المادة. علامات مخصصة متاحة.

التعبئة والتغليف:الأكياس البلاستيكية وكرتون التصدير والحالات الخشبية

الشهادات:GB/T 19001-2016، ISO 9001:2015، وثائق CE للمنتجات المعمول بها، والترخيص الصحي

ماركة:ليانخه

رمز النظام المنسق: 7307230000

مكان المنشأ:ونزهو، تشجيانغ، الصين

التطبيقات

مناسبة لمياه الشرب المتوافقة والمياه الباردة والساخنة ومياه الصرف الصحي والمياه الصناعية وأنظمة النفط والغاز.

تشمل التطبيقات النموذجية إمدادات المياه والتدفئة وتكييف الهواء وأنظمة الغاز وفروع المعدات والمباني التجارية والمباني السكنية والسفن والمستشفيات والفنادق.

مزايا المنتج

1. اتصال فرع الضغط على الخيط

2. تركيب سريع وخالي من اللهب

3. مقاومة جيدة للتآكل

4. مقاومة تدفق منخفضة

5. خيارات متعددة للخيوط والحشية

6. إغلاق موثوق به عند تركيبه بشكل صحيح

7. تقليل وقت التثبيت وتكاليف العمالة

8. مناسبة لفروع المعدات والأدوات

تتمتع سلاسل NPT وBSPT وBSPP بملفات تعريف وطرق إغلاق مختلفة ويجب عدم استخدامها بالتبادل ما لم يتم تأكيد التوافق.

ضبط الجودة

1. فحص المواد الخام والقطر الخارجي وسمك الجدار

2. القطع وفحص نهاية الأنابيب

3. المقبس والخيط وفحص الأبعاد

4. اللحام وفحص السطح حيثما ينطبق ذلك

5. التفتيش بعد المعالجة الحرارية والتشطيب السطحي

6. اختبار الضغط الهيدروليكي وضيق الهواء

7. فحص علامات المنتج والتغليف

تتضمن المستندات المتوفرة شهادات اختبار المواد EN 10204 3.1، وشهادات المواد الخام، وتقارير الخيوط والأبعاد، وتقارير الاختبار الهيدروليكي، وتقارير الفحص من طرف ثالث.

المصطلحات التجارية

موك:عادة 5-10 قطع، حسب الحجم وتوافر المخزون.

عينات مجانية:متاح لمنتجات قياسية مختارة؛ عادةً ما يتم دفع الرسوم السريعة من قبل المستلم.

وقت الاقتباس:عادة خلال ثلاث ساعات عمل.

موعد التسليم:حوالي 3-7 أيام للمنتجات العادية وحوالي 25 يومًا للإنتاج الجديد.

شروط الدفع:30% T/T إيداع و 70% رصيد قبل التسليم.

شروط الشحن:إكسو، فوب، CFR، CIF، DDP، وDDU.

ضمان:سنة واحدة ضد عيوب التصنيع المؤكدة.

الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
