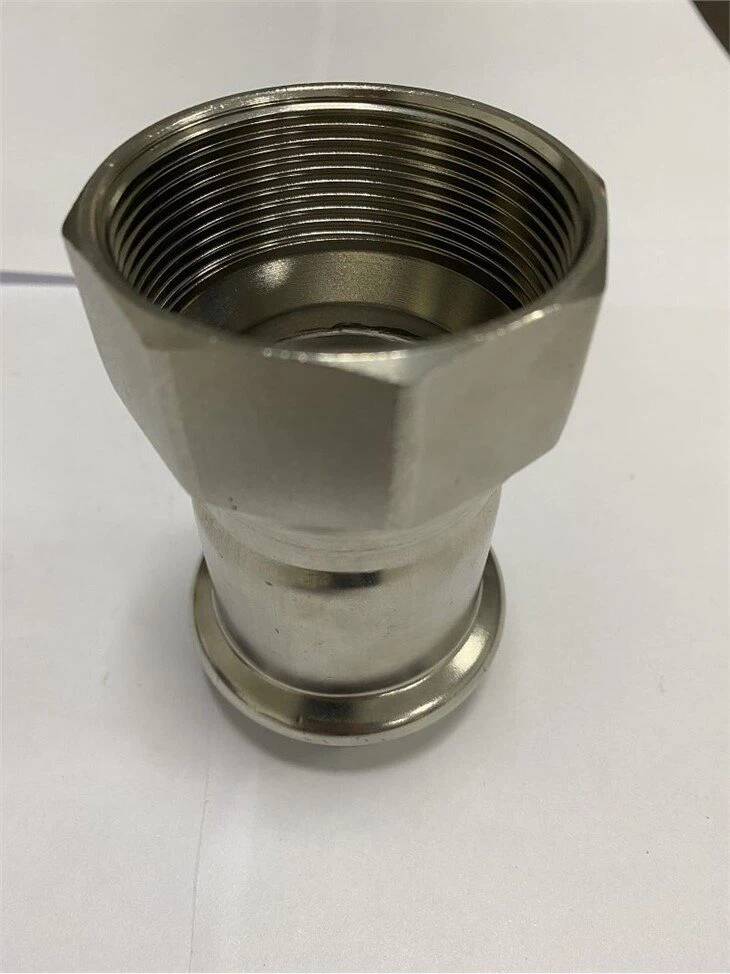

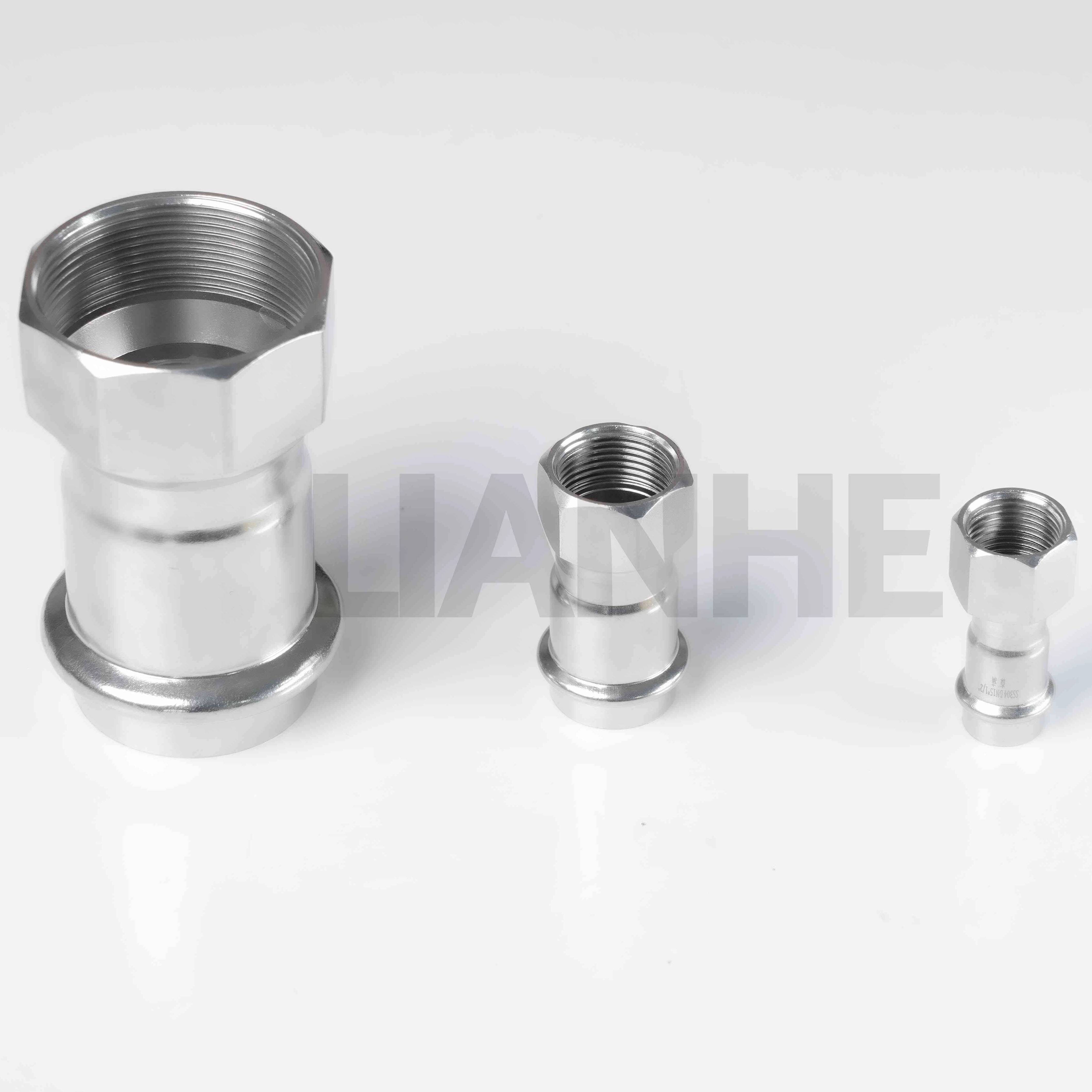

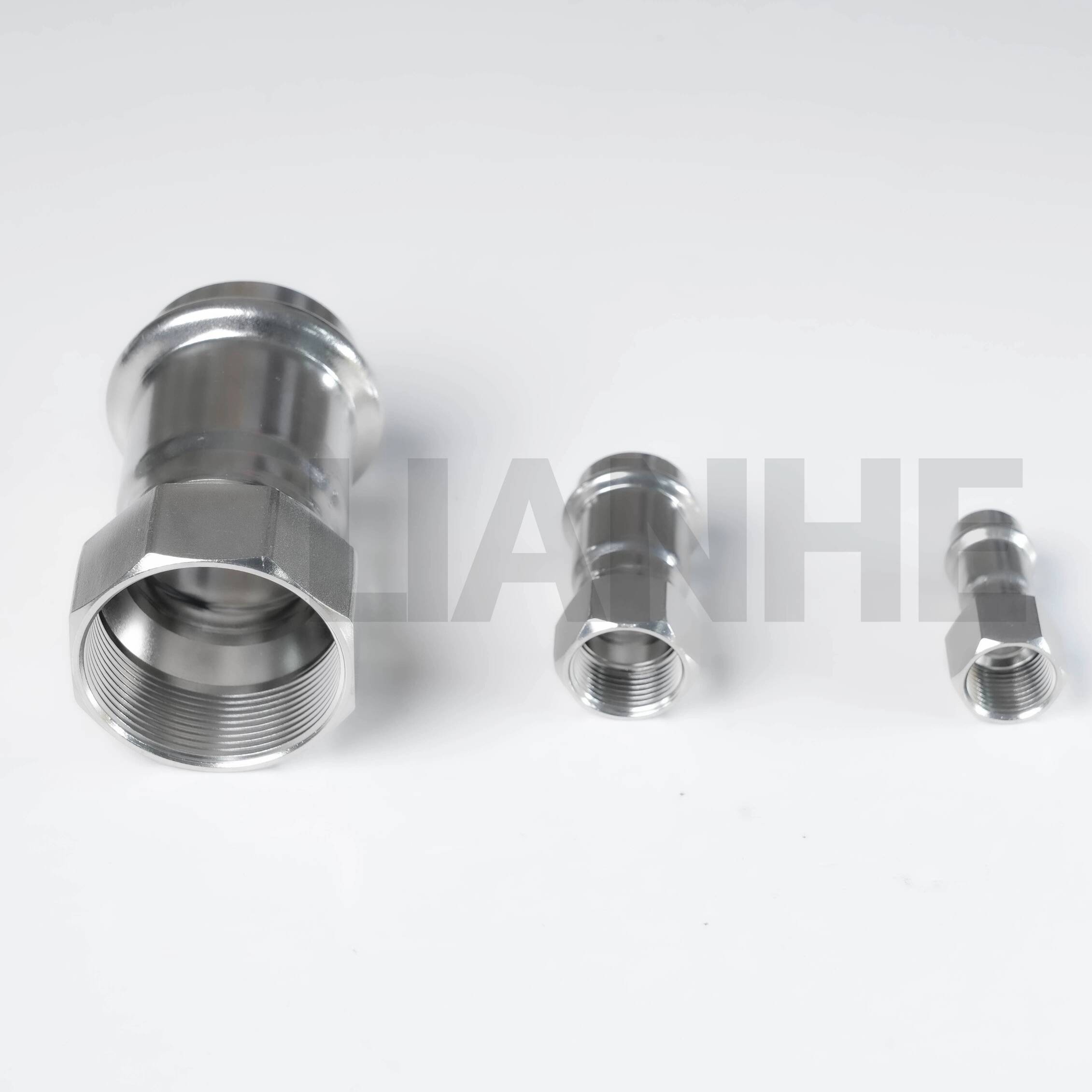

وصلة ضغط أنثى من الفولاذ المقاوم للصدأ من النوع S لربط الأنابيب

ملخص

إن أداة التوصيل بالضغط ذات الخيط الأنثوي المصنوعة من الفولاذ المقاوم للصدأ من النوع S هي عبارة عن تركيب أنابيب متعدد الاستخدامات مصمم لتوصيل الأنابيب المضغوطة بالمكونات الملولبة، مما يجمع بين سرعة توصيلات الضغط ومرونة الواجهات الملولبة. تتميز هذه الوصلة المصنوعة من الفولاذ المقاوم للصدأ 304 بنهاية أنثوية قابلة للضغط وخيط ذكر NPT، مما يتيح تركيبًا سريعًا وخاليًا من الأدوات في أنظمة الأنابيب التجارية والصناعية.

سمات

تصميم اتصال مزدوج:

طرف أنثوي ملائم للضغط (متوافق مع ISO 6122) للتكامل السلس مع الأنابيب المضغوطة (الفولاذ المقاوم للصدأ، النحاس، PEX)، مما يخلق وصلة دائمة خالية من التسرب في ثوانٍ.

خيط ذكر NPT (ANSI B1.20.1) للتوصيل بالصمامات أو العدادات أو غيرها من الملحقات الملولبة، مما يلغي الحاجة إلى محولات أو مخفضات.

مواد عالية الجودة:

يوفر الفولاذ المقاوم للصدأ 304 (18Cr-8Ni) مقاومة ممتازة للتآكل العام، مع سطح خامل لتعزيز الحماية في البيئات الرطبة.

رقبة معززة عند الانتقال من الخيط إلى الضغط لتحسين قوة الشد (≥500 ميجا باسكال)، مما يمنع تشقق الضغط أثناء ارتفاع الضغط.

تركيب سهل الاستخدام:

يتطلب اتصال الضغط فقط أداة ضغط هيدروليكية، مع مؤشرات مرئية (تشوه حلقة الضغط) للتأكد من الجلوس الصحيح.

الخيوط مطلية مسبقًا بمركب مضاد للالتصاق لسهولة التجميع، مما يقلل وقت التثبيت بنسبة 30% مقارنة بالوصلات الملولبة التقليدية.

مواصفات الأداء:

تصنيف الضغط: 16 بار (232 رطل لكل بوصة مربعة) عند 20 درجة مئوية لنهاية الضغط؛ 25 بار (363 رطل لكل بوصة مربعة) للطرف الملولب، مع نطاق درجة حرارة -20 درجة مئوية إلى 150 درجة مئوية.

اختبار التسرب: 1.1x ضغط العمل لمدة 10 دقائق، يفي بمعايير EN 10226-1 للتوصيلات المتوافقة مع الضغط.

طلب

مثالية لأنظمة الأنابيب الهجينة التي تتطلب اتصالات مختلطة:

السباكة التجارية: توصيل أنابيب الفولاذ المقاوم للصدأ بالضغط إلى عدادات المياه الملولبة وصمامات التحكم في المباني الشاهقة، المتوافقة مع NSF 61 للمياه الصالحة للشرب.

الهيدروليكية الصناعية: ربط الأنابيب المضغوطة بالمضخات والأسطوانات الهيدروليكية الملولبة في الآلات، مما يقلل وقت التوقف عن العمل أثناء صيانة المعدات.

مشاريع التجديد: ترقية أنظمة الخيوط القديمة إلى أنابيب حديثة قابلة للضغط، خاصة في المساحات الضيقة حيث يكون اللحام أو الخيوط غير عملي.

معدات المختبرات: توصيل أنابيب PEX بالحقن والمرشحات الكيميائية الملولبة في المنشآت البحثية، مع الفولاذ المقاوم للصدأ 304 المقاوم للتعرض للمواد الكيميائية الخفيفة.

التعليمات

س: هل يمكن استخدام نهاية الضغط مع الأنابيب البلاستيكية?

ج:نعم، متوافق مع الأنابيب البلاستيكية PEX وPB ذات القطر الخارجي الصحيح (OD) المطابق لحجم تركيب الضغط.

س: ماذا يحدث إذا لم يتم تثبيت الاتصال الصحفي بشكل كامل?

ج:تشير الفجوة المرئية بين أداة التوصيل والأنبوب إلى وضع غير مناسب؛ أعد الضغط على أداة التوصيل أو استبدلها لضمان وصلة آمنة.

س: هل خيط NPT متوافق مع الخيوط المترية؟?

ج:كلا، إن معاهدة منع الانتشار النووي هي خيط إمبراطوري؛ استخدم محول متري إلى NPT للتوافق مع خيوط ISO 7-1.

س: كيفية إزالة أداة التوصيل المضغوطة للإصلاح?

ج:استخدم أداة إزالة خاصة لتوسيع حلقة الضغط، على الرغم من أنه يوصى بالاستبدال لأن التفكيك قد يؤدي إلى تلف الأنبوب.
