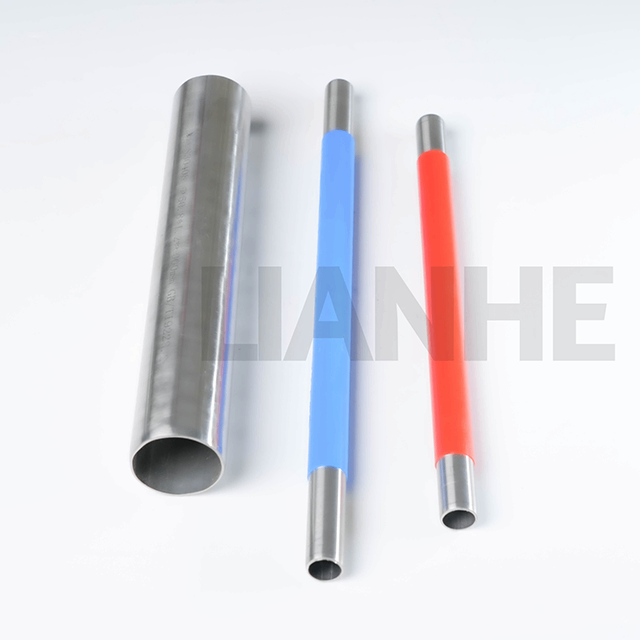

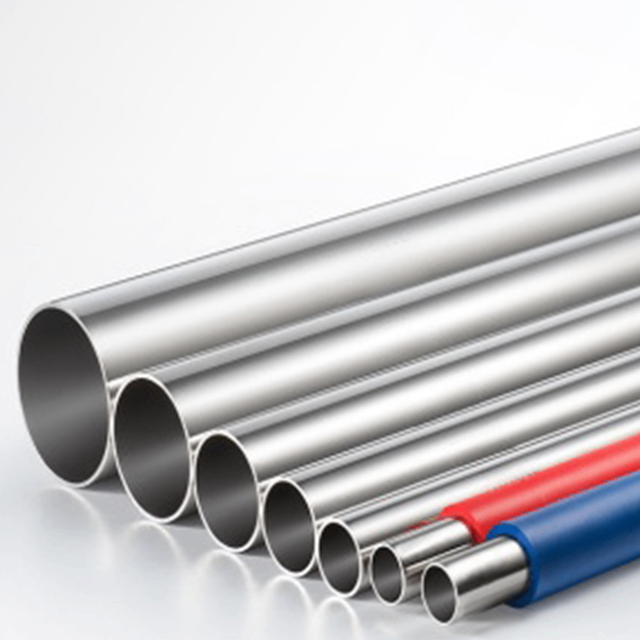

أنابيب المياه الفولاذ المقاوم للصدأ

المواصفات الفنية

نطاق الحجم:1/4 بوصة – 8 بوصة (DN10–DN200)

سمك الجدار:0.6-5.0 ملم

المعايير المطبقة:GB/T 19228.1-2011، EN، DIN، و ASME

المواد المتاحة:

• 0Cr18Ni9، SS304، S30408، SUS304، و1.4301

• 0Cr17Ni12Mo2، SS316، وSUS316

• SS304L، S30403، و1.4306

• SS316L، S31603، و1.4404

المواد الختمية المتاحة:CIIR، EPDM، PTFE، وNBR

الضغط الاسمي:PN16

ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

ضغط اختبار محكم الهواء:1.05 ميجا باسكال

نطاق درجة حرارة الحشية المطبقة:-20 درجة مئوية إلى +110 درجة مئوية

عملية التصنيع:المتفجرات من مخلفات الحرب واللحام

خيارات المعالجة السطحية:تلميع الاهتزاز، والتلميع المغناطيسي، والتخليل

وضع علامات على المنتج:الشعار-OD-W.T.-المواد. يمكن تطبيق شعارات العملاء والعلامات التجارية الخاصة ومعلومات الدفعة والعلامات المخصصة الأخرى وفقًا لمتطلبات محددة.

التغليف القياسي:الأكياس البلاستيكية وكرتون التصدير والحالات الخشبية

الشهادات:GB/T 19001-2016، ISO 9001:2015، وثائق CE للمنتجات المعمول بها، والترخيص الصحي

ماركة:ليانخه

رمز النظام المنسق: 7307230000

مكان المنشأ:ونزهو، تشجيانغ، الصين

تعتمد حدود ضغط العمل ودرجة الحرارة الفعلية على حجم المنتج، وسمك الجدار، ودرجة الفولاذ المقاوم للصدأ، ومواد حلقة الختم، والوسيلة المنقولة، وهيكل التوصيل، ومعيار المشروع المطبق.

الوسائط القابلة للتطبيق

يمكن توفير المنتجات للاستخدام مع الوسائط السائلة والغازية المتوافقة، بما في ذلك:

• مياه الشرب

• الماء البارد والماء الساخن

• مياه الصرف الصحي

• المياه الصناعية

• النفط والوسائط السائلة المتوافقة

• الغاز والوسائط الغازية المتوافقة

قبل الطلب، يجب على العملاء التأكد من توافق درجة الفولاذ المقاوم للصدأ ومواد حلقة الختم مع الوسط المنقول، ودرجة حرارة التشغيل، وضغط النظام، وعمر الخدمة المتوقع.

بالنسبة لمياه الشرب أو الغاز أو النفط أو البخار أو المواد الكيميائية أو غيرها من الوسائط المتخصصة، قد تكون هناك حاجة إلى اختبارات إضافية أو شهادات أو وثائق خاصة بالمشروع.

مجالات التطبيق

يمكن استخدام المنتجات في مجموعة متنوعة من المشاريع التجارية والسكنية والبحرية والصناعية ومشاريع البنية التحتية، بما في ذلك:

• المشاريع الهندسية والبنية التحتية

• السفن ومنشآت الأنابيب البحرية

• المباني التجارية

• المباني السكنية

• المستشفيات والمرافق الطبية

• الفنادق والمرافق العامة

• معدات حماية البيئة

• أنظمة معالجة المياه

• منشآت التدفئة

• أنظمة تكييف الهواء

• مرافق المعالجة الصناعية

ويمكن تطبيقها في أنظمة إمدادات المياه، وخطوط أنابيب مياه الشرب المباشرة، وأنظمة توزيع الغاز، وأنظمة الصرف الصحي، وخطوط أنابيب حماية البيئة، وأنظمة البخار، وشبكات التدفئة، وخطوط أنابيب تكييف الهواء، وأنظمة المياه الصناعية.

يجب اختيار تكوين المنتج النهائي وفقًا لضغط العمل، درجة الحرارة، الوسط المنقول، درجة المادة، سمك الجدار، مادة حلقة الختم، هيكل التوصيل، ومتطلبات المشروع المحلية.

مزايا المنتج

1. قوة ميكانيكية عالية والاستقرار الهيكلي

2. مقاومة ممتازة للتآكل والأكسدة

3. عمر خدمة التشغيل الطويل

4. انخفاض مقاومة التدفق الداخلي

5. الاهتزاز الجيد والأداء الزلزالي

6. أداء اتصال موثوق

7. هيكل متين وقابل لإعادة التدوير من الفولاذ المقاوم للصدأ

8. تركيب سريع ومريح

9. مناسبة للتركيب المخفي حيثما يسمح بذلك

10. تقليل تكاليف التركيب والصيانة الشاملة

11. مقاومة جيدة للتآكل والتشوه

12. البناء الصحي لأنظمة مياه الشرب المناسبة

13. أداء إغلاق يمكن الاعتماد عليه مع تقليل مخاطر التسرب

يعد الإعداد الصحيح للأنابيب، ومحاذاة المنتج، واختيار حلقة الختم، وتجميع المكونات، ومعايرة الأداة، والفحص النهائي أمرًا ضروريًا للحصول على أداء موثوق.

يجب تقييم مدى ملاءمة التركيب المخفي وفقًا لأنظمة البناء المحلية ومتطلبات الوصول وشروط الصيانة وتصميم نظام الأنابيب الكامل.

خيارات الختم الدائري

تشمل مواد حلقة الختم المتوفرة CIIR، وEPDM، وPTFE، وNBR. توفر كل مادة مستويات مختلفة من مقاومة درجات الحرارة، والتوافق الكيميائي، والمرونة، وأداء الختم على المدى الطويل.

يجب اختيار مادة حلقة الختم المناسبة وفقًا لما يلي:

• المتوسطة المنقولة

• درجة حرارة التشغيل

• ضغط العمل

• التركيز الكيميائي

• متطلبات مياه الشرب أو النظافة

• عمر الخدمة المتوقع

• بيئة التثبيت

نطاق درجة الحرارة المعلن من -20 درجة مئوية إلى +110 درجة مئوية هو مرجع عام. يجب تأكيد النطاق الفعلي المسموح به وفقًا لمادة الحشية والوسط وضغط النظام وظروف الخدمة المحددة.

اختبار المنتج

تشمل إجراءات الاختبار المتاحة ما يلي:

• اختبار الضغط الهيدروستاتيكي

• اختبار ضيق الهواء

• اختبار ضغط العمل

• اختبار الضغط السلبي

• اختبار الانسحاب

• اختبار دورة درجة حرارة الماء البارد والساخن

• اختبار الانحناء والالتواء الهيدروستاتيكي

• اختبار الاهتزاز الهيدروستاتيكي

• اختبار التأثير الهيدروستاتيكي

تعتمد عناصر الاختبار المطبقة ونسبة أخذ العينات على المواصفات المحددة، والمعايير الحاكمة، والتطبيق المقصود، وخطة الفحص المؤكدة.

فحص التسليم

يتم فحص المنتجات قبل الشحن. يغطي فحص التسليم القياسي:

• درجة مادة الفولاذ المقاوم للصدأ

• القطر الخارجي وسمك الجدار

• أبعاد المنتج والتسامح

• أبعاد منطقة الاتصال

• حالة السطح الداخلي والخارجي

• مظهر اللحام، حيثما ينطبق ذلك

• الأداء الهيدروستاتيكي

• أداء محكم الهواء

• علامات المنتج

• الكميات والتغليف

يمكن ترتيب عناصر فحص إضافية وفقًا للمعايير المعمول بها ومتطلبات المشروع.

تقارير وشهادات فحص المصنع

يمكن توفير تقارير الفحص ووثائق الجودة الداعمة وفقًا لمتطلبات المنتج والطلب المؤكدة، بما في ذلك:

• EN 10204 3.1 شهادة اختبار المواد

• شهادة فحص المواد الخام

• تقرير الاختبار الشعاعي، عند الاقتضاء

• تقرير الاختبار الهيدروليكي

• تقرير فحص الأبعاد

• تقرير فحص اللحام، حيثما ينطبق ذلك

• تقرير اختبار الضغط وضيق الهواء

• تقرير التفتيش من طرف ثالث

• وثائق الجودة الأخرى الخاصة بالمشروع

يجب التأكد من نطاق الفحص المطلوب ونسبة الاختبار والوثائق وترتيبات مشاهدة الطرف الثالث قبل الإنتاج.

مراقبة جودة المنتج

تطبق LIANHE إجراءات الفحص أثناء العملية والنهائية في جميع أنحاء إعداد المواد الخام، والقطع، والتصنيع الآلي، والتشكيل، واللحام، والمعالجة الحرارية، وتشطيب الأسطح، والاختبار، ووضع العلامات، والتعبئة والتغليف.

تشمل الإجراءات الرئيسية لمراقبة الجودة ما يلي:

1. فحص القطر الخارجي، وسمك الجدار، ودرجة المواد، والوثائق، وحالة سطح المواد الخام الواردة.

2. التحقق من الطول وموضع القطع والحالة النهائية للمواد الخام بعد القطع.

3. فحص مناطق التوصيل والقطر الخارجي وسمك الجدار والأبعاد الهامة الأخرى بعد التشغيل الآلي والتشكيل.

4. التحقق من أبعاد اللحام ومظهر اللحام والمحاذاة وجودة السطح بعد اللحام والتشكيل.

5. فحص السطح والأبعاد ومناطق التوصيل بعد المعالجة الحرارية حيثما أمكن ذلك.

6. التحقق من جودة السطح بعد التلميع بالاهتزاز أو التلميع المغناطيسي أو التخليل أو أي معالجة سطحية أخرى.

7. إجراء اختبارات الضغط الهيدروليكي ومحكم الغلق وفقًا لمتطلبات الفحص المعمول بها.

8. فحص علامات المنتج والكميات ومواد التعبئة والتغليف والملصقات وعلامات الشحن قبل الشحن.

تتم الموافقة على تسليم المنتجات بعد استكمال إجراءات الفحص المعمول بها.

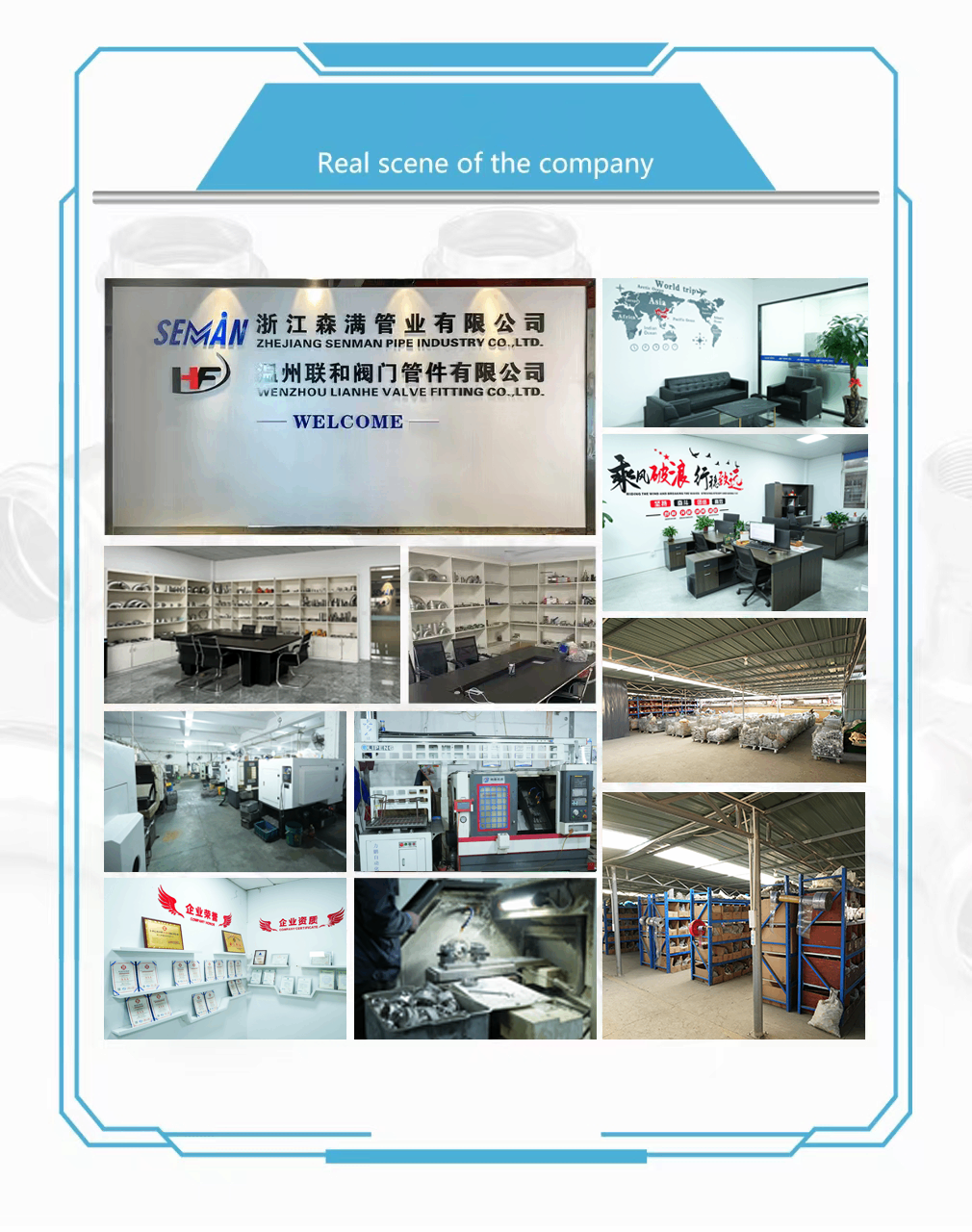

معدات الإنتاج

تم تجهيز منشأة التصنيع لدينا بخمسة خطوط إنتاج لحام الأنابيب الأوتوماتيكية، وآلتين للقطع بالليزر، وخمسة آلات تلميع اهتزازية، وآلتين تلميع مغناطيسيتين، وخمس وحدات اختبار محكم الإغلاق والهيدروليكي، وثلاث آلات تشكيل، وثلاث آلات حفر، وآلتين حفر، وعشرة مخارط CNC، وستة آلات معالجة نهائية.

تشتمل المعدات الإضافية على آلتين للتشكيل الهيدروليكي الرأسي، وآلتين للتشكيل الهيدروليكي من النوع الإطاري، وعشر آلات لثني الأنابيب، وثماني آلات لحام أوتوماتيكية بقوس الأرجون، وأربع آلات سحب هيدروليكية، وأربع آلات تثقيب هيدروليكية عالية السرعة، وآلتين لوضع العلامات بالليزر، ووحدتي تعبئة، ومعدات إنتاج وفحص أخرى ذات صلة.

تدعم قدرات الإنتاج هذه إعداد المواد الخام، ومعالجة المتفجرات من مخلفات الحرب، والقطع، والتشكيل، واللحام، والمعالجة الحرارية، وتشطيب الأسطح، والاختبار، ووضع العلامات، والفحص، وتغليف الصادرات.

التعبئة والتغليف

كل منتج محمي بكيس بلاستيكي لتقليل التعرض للرطوبة والغبار وتلوث السطح.

يتم بعد ذلك تعبئة المنتجات في كرتونة تصدير معززة وتجميعها في علب خشبية عند الحاجة.

يمكن توفير كرتونة مخصصة وشعارات العملاء والملصقات والرموز الشريطية وتغليف البليت وترتيبات تغليف الصادرات الأخرى وفقًا للمتطلبات المؤكدة.

شروط الدفع

مصطلح الدفع القياسي الخاص بنا هو إيداع T/T بنسبة 30% مقدمًا، مع دفع رصيد T/T المتبقي بنسبة 70% قبل التسليم. يمكن مناقشة شروط الدفع المحددة وفقًا لقيمة الطلب ومتطلبات التعاون.

طرق الدفع المتاحة تشمل:

• تحويل بنكي T/T

• ويسترن يونيون

• باي بال

• طرق الدفع الأخرى المتفق عليها بشكل متبادل

شروط الشحن

شروط التجارة المتاحة:إكسو، فوب، CFR، CIF، DDP، وDDU

يمكن تسليم المنتجات عن طريق:

• الشحن البحري

• الشحن الجوي

• النقل البري

• الخدمة الدولية السريعة

يمكن اختيار طريقة الشحن وفقًا لكمية الطلب وحجم العبوة والوجهة وجدول التسليم المطلوب وميزانية النقل.

الحد الأدنى لكمية الطلب والمخزون

الحد الأدنى لكمية الطلب:عادة من 5 إلى 10 قطع، حسب مواصفات المنتج والمخزون الحالي.

نحتفظ بمخزون للعديد من المنتجات العادية والأحجام المطلوبة بشكل شائع. قد تحتوي المنتجات المحددة على ما يصل إلى 5000 قطعة متاحة. نظرًا لأن مستويات المخزون تتغير باستمرار، يجب إعادة تأكيد الكميات الفعلية وتوافر التسليم الفوري عند طلب عرض أسعار.

العينات والاقتباس

عينات مجانية:يمكن تقديم العينات مجانًا للتحقق من الأبعاد وتقييم الجودة. عادةً ما يتم دفع رسوم التوصيل السريع الدولي من قبل المستلم.

وقت الاقتباس:عادة في غضون ثلاث ساعات عمل بعد تلقي المواصفات الكاملة ومتطلبات الكمية.

صحة الاقتباس:عادة من 3 إلى 7 أيام، وفقًا لأسعار المواد الخام للفولاذ المقاوم للصدأ، وأسعار الصرف، وظروف السوق الحالية.

موعد التسليم

يمكن عادةً تسليم المنتجات ذات الحجم العادي المتوفرة في المخزون خلال 3 إلى 7 أيام.

عادةً ما تستغرق الطلبات التي تتطلب إنتاجًا جديدًا حوالي 25 يومًا. يعتمد جدول التسليم الفعلي على المواصفات المحددة وتوافر المواد وكمية الطلب ومتطلبات الفحص والتعبئة وخطة إنتاج المصنع الحالية.

خدمة ما بعد البيع

فترة ضمان جودة المنتج القياسية لدينا هي سنة واحدة.

إذا تم تأكيد مشكلة الجودة المتعلقة بالتصنيع خلال فترة الضمان، فسيقوم فريقنا بالتحقيق في السبب وتقديم الحل الفني المناسب أو حل ما بعد البيع.

يجب على العملاء تقديم رقم الطلب ومواصفات المنتج ودرجة المادة وسمك الجدار وظروف التثبيت وضغط التشغيل ودرجة حرارة العمل والوسيلة المنقولة والصور أو مقاطع الفيديو ذات الصلة للمساعدة في التقييم الفني.

خدماتنا

1. معرفة واسعة بالأسواق الدولية والقدرة على دعم المتطلبات الفنية والتجارية المختلفة.

2. التصنيع المباشر من مصنعنا الخاص في ونتشو، تشجيانغ، الصين.

3. يركز فريق فني وإنتاجي ذو خبرة على الحفاظ على جودة المنتج المتسقة.

4. أنظمة فعالة للإنتاج ومراقبة التكاليف مصممة لتوفير أسعار تنافسية للمصنع.

5. خبرة واسعة في الإنتاج وإدارة الجودة وتغليف الصادرات والمبيعات الدولية.

ماركة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
