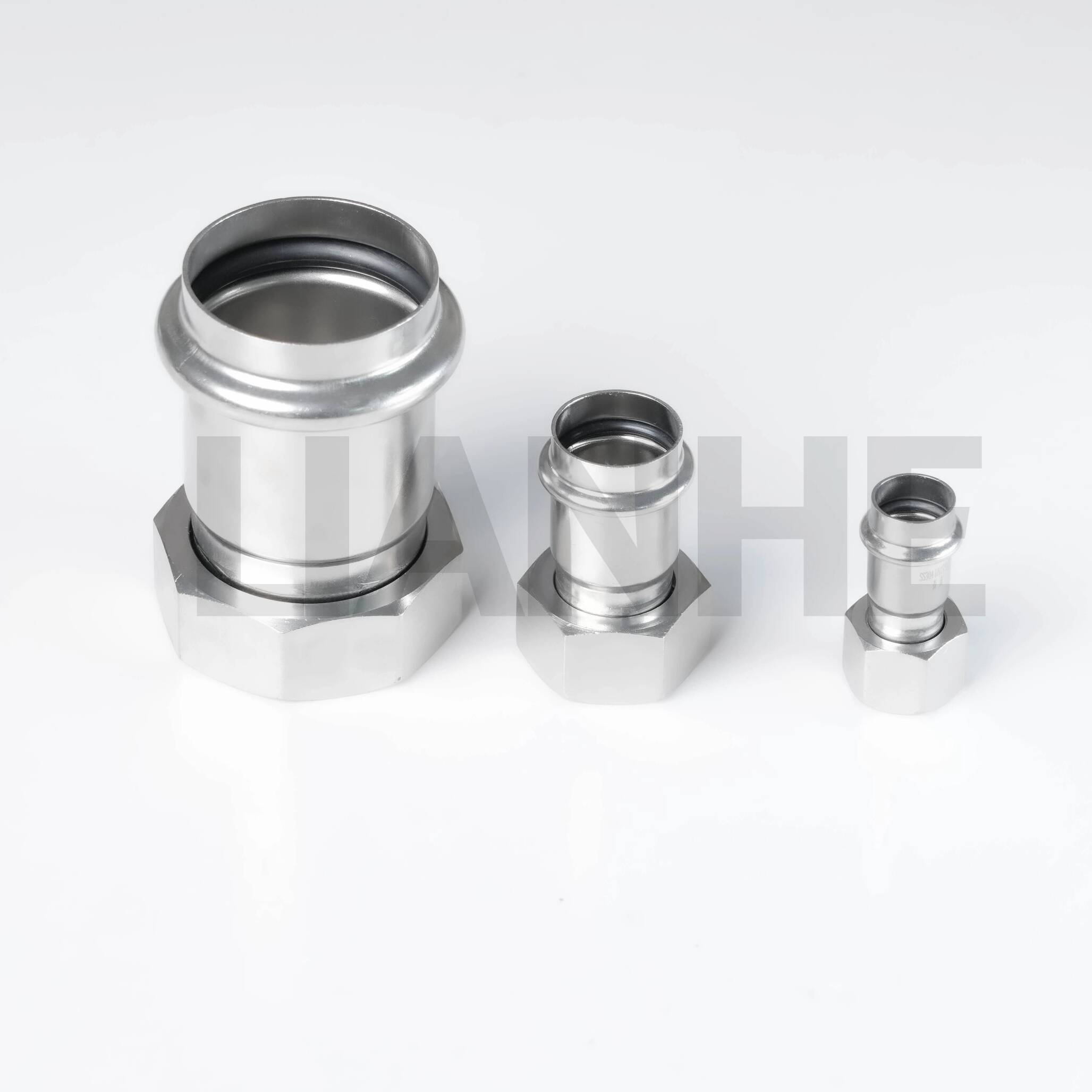

الفولاذ المقاوم للصدأ S- نوع الصحافة الاتحاد اقتران

وصف المنتج

تقوم LIANHE الفولاذ المقاوم للصدأ S-Type Press Union Coupling بتوصيل أنبوبين متوافقين من نفس القطر الاسمي.

تعمل وصلة الضغط الخالية من اللهب على تبسيط عملية التثبيت وتقليل الحاجة إلى اللحام أو الخيوط في الموقع. يوفر البناء المصنوع من الفولاذ المقاوم للصدأ مقاومة جيدة للتآكل، وقوة ميكانيكية، وعمر خدمة طويل.

المواصفات الفنية

نطاق الحجم:1/4 بوصة – 4 بوصة (DN10–DN100)

سمك الجدار:0.6-2.0 ملم

المعايير المطبقة:GB/T 19228.2-2011، CJ/T 152-2016، CJ/T 466-2014، EN، DIN، وASME

المواد المتاحة:

• 0Cr18Ni9، SS304، S30408، SUS304، و1.4301

• 0Cr17Ni12Mo2، SS316، وSUS316

• SS304L، S30403، و1.4306

• SS316L، S31603، و1.4404

مواد الختم الدائري:CIIR، EPDM، PTFE، وNBR

نوع الاتصال:اتصال الصحافة من النوع S

الضغط الاسمي:PN16

ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

ضغط اختبار محكم الهواء:1.05 ميجا باسكال

نطاق درجة حرارة الحشية:-20 درجة مئوية إلى +110 درجة مئوية، اعتمادًا على المادة والوسيط المحدد

عملية التصنيع:يتم تشكيلها ميكانيكيا من أنابيب الفولاذ المقاوم للصدأ

المعالجة السطحية:تلميع بالاهتزاز، أو تلميع مغناطيسي، أو تخليل

وضع علامات على المنتج:الشعار + التطوير التنظيمي + سمك الجدار + المادة. علامات مخصصة متاحة.

التعبئة والتغليف:الأكياس البلاستيكية وكرتون التصدير والحالات الخشبية

الشهادات:GB/T 19001-2016، ISO 9001:2015، وثائق CE للمنتجات المعمول بها، والترخيص الصحي

ماركة:ليانخه

رمز النظام المنسق: 7307230000

مكان المنشأ:ونزهو، تشجيانغ، الصين

التطبيقات

مناسبة لمياه الشرب المتوافقة والمياه الباردة والساخنة ومياه الصرف الصحي والمياه الصناعية وأنظمة النفط والغاز.

وتشمل التطبيقات النموذجية إمدادات المياه والتدفئة وتكييف الهواء والأنابيب الصناعية والمباني التجارية والمباني السكنية والسفن والمستشفيات والفنادق.

مزايا المنتج

1. يربط أنبوبين من نفس القطر

2. تركيب سريع وخالي من اللهب

3. مقاومة جيدة للتآكل

4. مقاومة تدفق منخفضة

5. إغلاق موثوق به عند تركيبه بشكل صحيح

6. مقاومة جيدة للاهتزاز

7. تقليل وقت التثبيت وتكاليف العمالة

8. تتوفر مواد متعددة وحلقات الختم

تثبيت

1. قطع الأنبوب بشكل مربع وإزالة النتوءات الداخلية والخارجية.

2. قم بتنظيف أطراف الأنابيب ومآخذ التركيب.

3. تأكد من وضع حلقات الختم بشكل صحيح.

4. ضع علامة على عمق الإدراج المطلوب.

5. أدخل كلا الأنابيب بالكامل في أداة التوصيل.

6. استخدم أداة ضغط وفكًا متوافقين مع ملف تعريف النوع S المحدد.

7. فحص كلا المفاصل وإجراء اختبار الضغط أو التسرب المطلوب.

ضبط الجودة

يشمل الفحص القياسي التحقق من المواد الخام، وقياس سماكة الجدار، وفحص المقبس، وفحص السطح، والاختبار الهيدروليكي واختبار إحكام الهواء، ووضع علامات على المنتج، وفحص التغليف.

تتضمن المستندات المتوفرة شهادات اختبار المواد EN 10204 3.1، وشهادات المواد الخام، وتقارير الأبعاد، وتقارير الاختبار الهيدروليكي، وتقارير فحص الطرف الثالث. قد يتم توفير تقارير الاختبارات الشعاعية عند الاقتضاء.

المصطلحات التجارية

موك:عادة 5-10 قطع، حسب الحجم وتوافر المخزون.

عينات مجانية:متاح لمنتجات قياسية مختارة؛ عادةً ما يتم دفع الرسوم السريعة من قبل المستلم.

وقت الاقتباس:عادة خلال ثلاث ساعات عمل.

موعد التسليم:حوالي 3-7 أيام للمنتجات العادية وحوالي 25 يومًا للإنتاج الجديد.

شروط الدفع:30% T/T إيداع و 70% رصيد قبل التسليم.

شروط الشحن:إكسو، فوب، CFR، CIF، DDP، وDDU.

ضمان:سنة واحدة ضد عيوب التصنيع المؤكدة.

الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
