الفولاذ المقاوم للصدأ على شكل حرف D مكبس متساوي

وصف المنتج

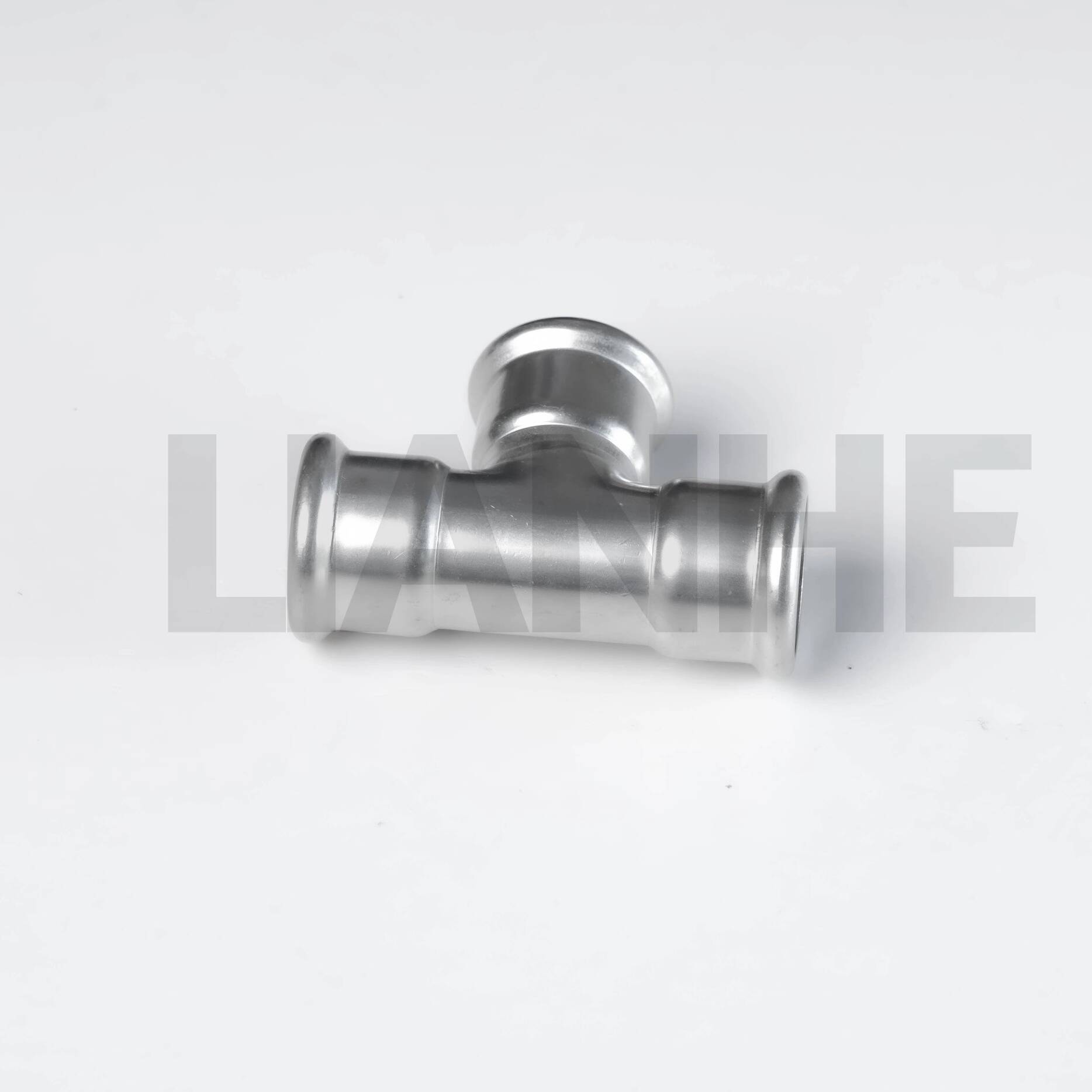

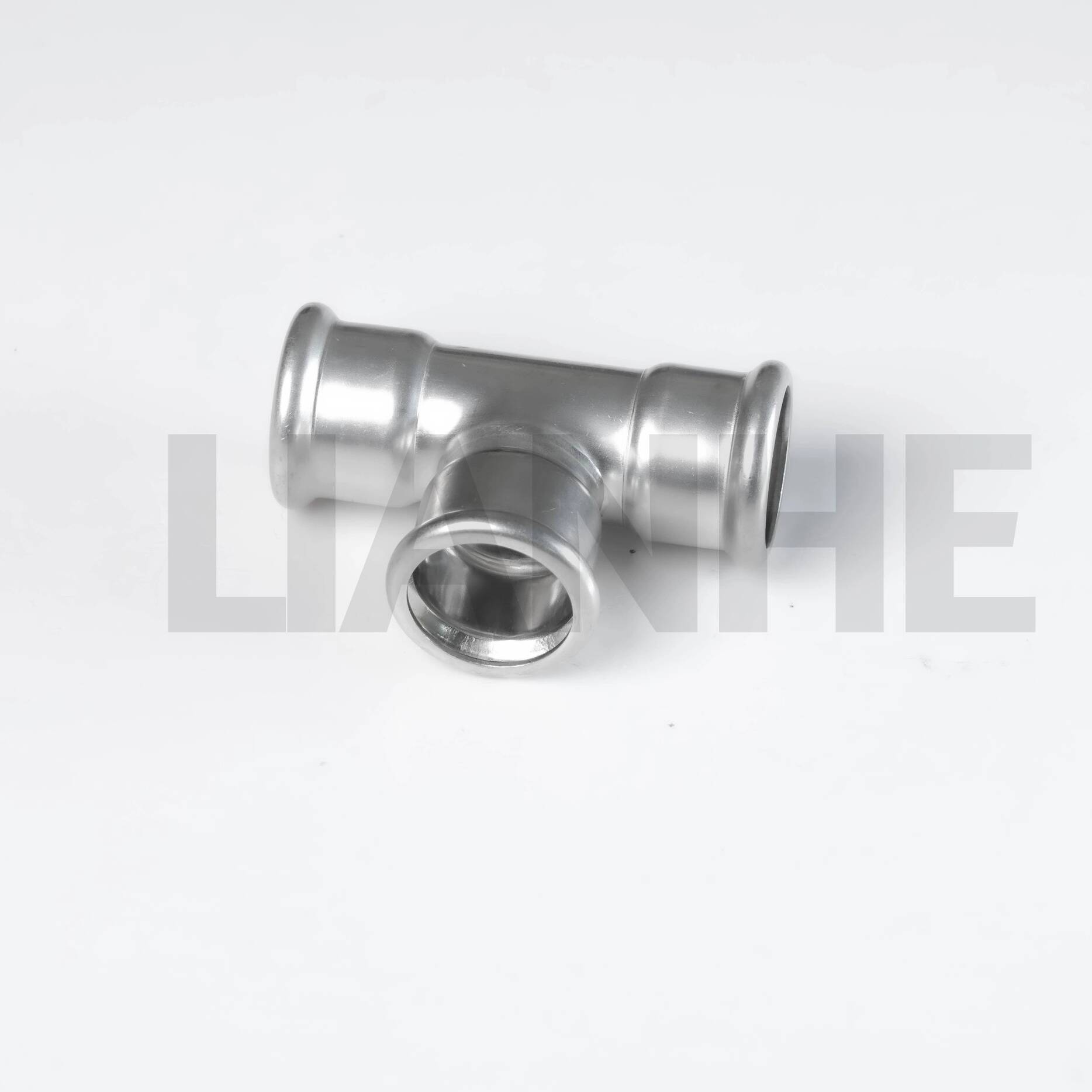

توفر LIANHE الفولاذ المقاوم للصدأ D-Type Press Equal Tee ثلاث وصلات مناسبة للضغط بنفس الحجم الاسمي لتوزيع أو دمج السوائل المتوافقة في نظام الأنابيب.

تعمل وصلة الضغط الخالية من اللهب على تبسيط عملية التثبيت وتقليل الحاجة إلى اللحام أو الخيوط في الموقع. يوفر البناء المصنوع من الفولاذ المقاوم للصدأ مقاومة للتآكل، وقوة ميكانيكية، وعمر خدمة طويل.

المواصفات الفنية

نطاق الحجم:1/4 بوصة – 4 بوصة (DN10–DN100)

سمك الجدار:0.6-2.0 ملم

المعايير المطبقة:GB/T 19228.2-2011، CJ/T 152-2016، CJ/T 466-2014، EN، DIN، وASME

المواد المتاحة:

• 0Cr18Ni9، SS304، S30408، SUS304، و1.4301

• 0Cr17Ni12Mo2، SS316، وSUS316

• SS304L، S30403، و1.4306

• SS316L، S31603، و1.4404

مواد الختم الدائري:CIIR، EPDM، PTFE، وNBR

نوع الاتصال:اتصال ضغط من النوع D على ثلاثة أطراف

الضغط الاسمي:PN16

ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

ضغط اختبار محكم الهواء:1.05 ميجا باسكال

نطاق درجة حرارة الحشية:-20 درجة مئوية إلى +110 درجة مئوية، اعتمادًا على المادة والوسيط المحدد

عملية التصنيع:يتم تشكيلها ميكانيكيا من أنابيب الفولاذ المقاوم للصدأ

المعالجة السطحية:تلميع بالاهتزاز، أو تلميع مغناطيسي، أو تخليل

وضع علامات على المنتج:الشعار + التطوير التنظيمي + سمك الجدار + المادة. علامات مخصصة متاحة.

التعبئة والتغليف:الأكياس البلاستيكية وكرتون التصدير والحالات الخشبية

الشهادات:GB/T 19001-2016، ISO 9001:2015، وثائق CE للمنتجات المعمول بها، والترخيص الصحي

ماركة:ليانخه

رمز النظام المنسق: 7307230000

مكان المنشأ:ونزهو، تشجيانغ، الصين

التطبيقات

مناسبة لمياه الشرب المتوافقة والمياه الباردة والساخنة ومياه الصرف الصحي والمياه الصناعية وأنظمة النفط والغاز.

تشمل التطبيقات النموذجية ما يلي:

• أنظمة إمدادات المياه والصرف الصحي

• أنظمة التدفئة وتكييف الهواء

• أنظمة أنابيب الغاز

• خطوط أنابيب المياه الصناعية

• المباني التجارية والسكنية

• السفن والمستشفيات والفنادق

• مشاريع حماية البيئة

مزايا المنتج

1. ثلاث وصلات ضغط متساوية الحجم

2. تركيب سريع وخالي من اللهب

3. مقاومة جيدة للتآكل

4. مقاومة تدفق منخفضة

5. إغلاق موثوق به عند تركيبه بشكل صحيح

6. مقاومة جيدة للاهتزاز

7. تقليل وقت التثبيت وتكاليف العمالة

8. تتوفر مواد متعددة وحلقات الختم

تعليمات التثبيت

1. قم بقطع الأنابيب الفولاذية المقاومة للصدأ بشكل مباشر باستخدام قاطع الأنابيب المناسب.

2. قم بإزالة النتوءات الداخلية والخارجية لمنع تلف حلقة الختم.

3. قم بتنظيف نهاية الأنبوب ومقبس التركيب.

4. تأكد من أن حلقة الختم موضوعة بشكل صحيح وغير تالفة.

5. ضع علامة على عمق الإدخال المطلوب على الأنبوب.

6. أدخل الأنبوب بالكامل في المقبس.

7. استخدم أداة ضغط وفكًا متوافقين مع ملف تعريف النوع D المحدد.

8. أكمل دورة الضغط وافحص المفصل بصريًا.

9. قم بإجراء اختبار الضغط أو التسرب وفقًا للمعايير المعمول بها.

لا تستخدم الفك ذو الشكل S أو V أو M إلا إذا تم التأكد من توافقه مع المنتج.

ضبط الجودة

1. فحص درجة المواد الخام والقطر الخارجي وسمك الجدار

2. القطع وفحص نهاية الأنابيب

3. فحص المقبس والأبعاد بعد التشكيل

4. اللحام وفحص السطح حيثما ينطبق ذلك

5. التفتيش بعد المعالجة الحرارية والتشطيب السطحي

6. اختبار الضغط الهيدروليكي وضيق الهواء

7. فحص علامات المنتج والتغليف

تتضمن المستندات المتوفرة شهادات اختبار المواد EN 10204 3.1، وشهادات المواد الخام، وتقارير الأبعاد، وتقارير الاختبار الهيدروليكي، وتقارير فحص الطرف الثالث. قد يتم توفير تقارير الاختبارات الشعاعية عند الاقتضاء.

المصطلحات التجارية

موك:عادة 5-10 قطع، حسب الحجم وتوافر المخزون.

عينات مجانية:متاح لمنتجات قياسية مختارة؛ عادةً ما يتم دفع الرسوم السريعة من قبل المستلم.

وقت الاقتباس:عادة خلال ثلاث ساعات عمل.

صحة الاقتباس:عادة 3-7 أيام.

موعد التسليم:ما يقرب من 3 إلى 7 أيام للمنتجات العادية المتوفرة من المخزون وحوالي 25 يومًا للإنتاج الجديد.

شروط الدفع:30% T/T إيداع و 70% رصيد قبل التسليم.

شروط الشحن:إكسو، فوب، CFR، CIF، DDP، وDDU. يمكن ترتيب التسليم عن طريق البحر أو الجو أو النقل البري أو النقل الدولي السريع.

ضمان:سنة واحدة ضد عيوب التصنيع المؤكدة.

الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
