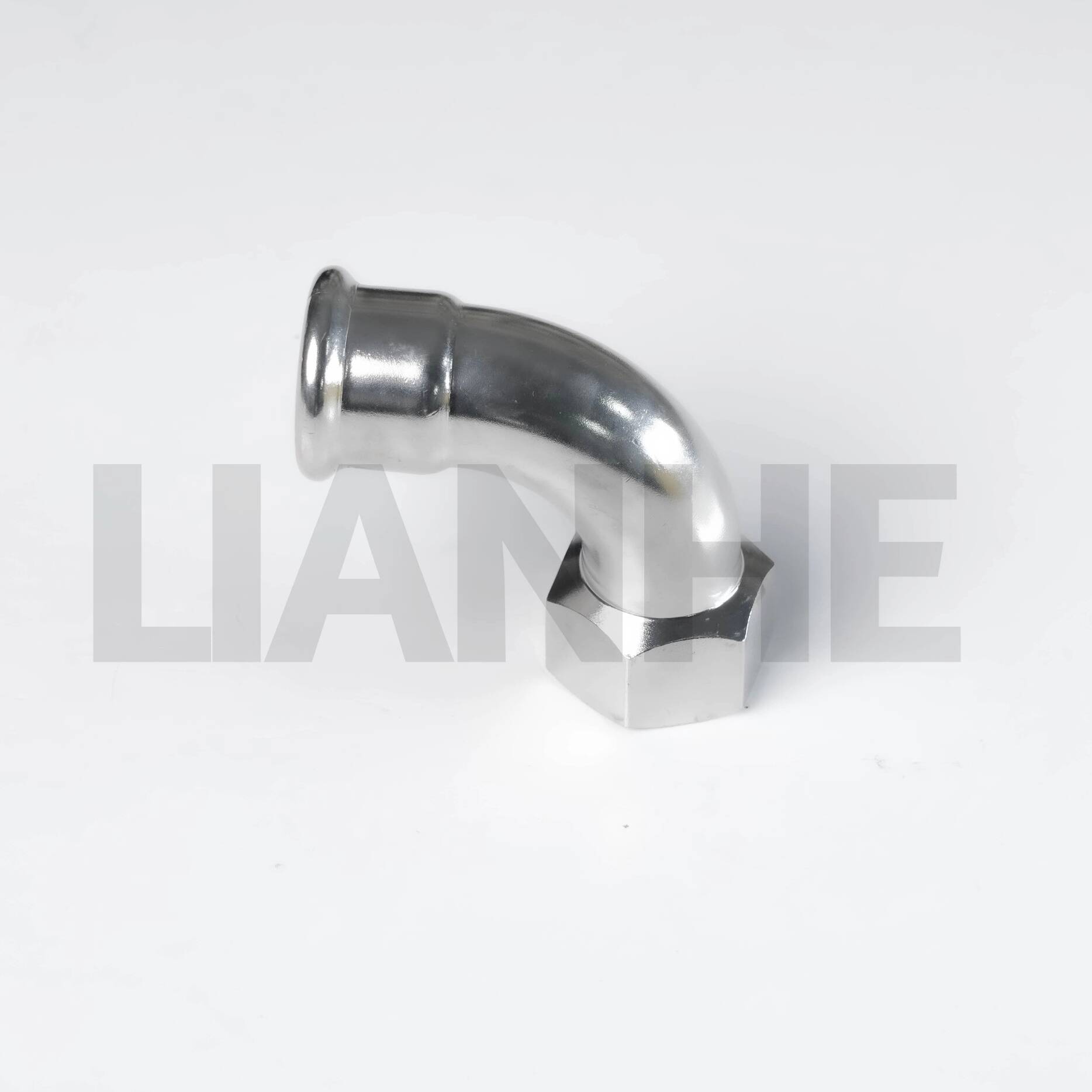

مكبس من الفولاذ المقاوم للصدأ على شكل D بزاوية 90 درجة مع خيط أنثوي

وصف المنتج

يقوم كوع الضغط من النوع D من الفولاذ المقاوم للصدأ LIANHE بزاوية 90 درجة مع خيط أنثى بتوصيل أنبوب مناسب للضغط بمكون ملولب خارجي متوافق مع تغيير اتجاه خط الأنابيب بمقدار 90 درجة.

يدعم مقبس الضغط من النوع D التثبيت السريع والخالي من اللهب، بينما يمكن للطرف الملولب الأنثوي توصيل الصمامات أو الأدوات أو المعدات أو مكونات خطوط الأنابيب الملولبة الأخرى.

المواصفات الفنية

نطاق الحجم:1/4 بوصة – 4 بوصة (DN10–DN100)

سمك الجدار:0.6-2.0 ملم

المعايير المطبقة:GB/T 19228.2-2011، CJ/T 152-2016، CJ/T 466-2014، EN، DIN، وASME

المواد المتاحة:

• SS304، 0Cr18Ni9، S30408، SUS304، و1.4301

• SS304L، S30403، و1.4306

• SS316 و0Cr17Ni12Mo2

• SS316L، S31603، و1.4404

نوع الاتصال:مقبس ضغط من النوع D × خيط أنثى

خيارات الموضوع:معاهدة حظر الانتشار النووي، BSPT، وBSPP

مواد الختم الدائري:CIIR، EPDM، PTFE، وNBR

الضغط الاسمي:PN16

ضغط الاختبار الهيدروستاتيكي:2.5 ميجا باسكال

ضغط اختبار محكم الهواء:1.05 ميجا باسكال

نطاق درجة حرارة الحشية:-20 درجة مئوية إلى +110 درجة مئوية، اعتمادًا على المادة والوسيط

عملية التصنيع:يتم تشكيلها ميكانيكيا من أنابيب الفولاذ المقاوم للصدأ

المعالجة السطحية:تلميع بالاهتزاز، أو تلميع مغناطيسي، أو تخليل

وضع علامات على المنتج:الشعار + التطوير التنظيمي + سمك الجدار + المادة. علامات مخصصة متاحة.

التعبئة والتغليف:الأكياس البلاستيكية وكرتون التصدير والحالات الخشبية

الشهادات:GB/T 19001-2016، ISO 9001:2015، وثائق CE للمنتجات المعمول بها، والترخيص الصحي

ماركة:ليانخه

رمز النظام المنسق: 7307230000

مكان المنشأ:ونزهو، تشجيانغ، الصين

التطبيقات

مناسبة للتطبيقات المتوافقة في:

• أنظمة مياه الشرب والصرف الصحي

• أنظمة التدفئة والتبريد والتكييف

• معدات معالجة المياه الصناعية

• المباني التجارية والسكنية

• أنظمة الغاز والبخار مع أختام متوافقة

• السفن ومنشآت الأنابيب البحرية

مزايا المنتج

1. يغير اتجاه خط الأنابيب بمقدار 90 درجة

2. يجمع بين الضغط من النوع D والوصلات الملولبة الأنثوية

3. تركيب سريع وخالي من اللهب

4. مقاومة جيدة للتآكل

5. خيارات متعددة للخيوط والحشية

6. تصميم مدمج للمساحات المحدودة

7. إغلاق موثوق به عند تركيبه بشكل صحيح

8. تقليل وقت التثبيت وتكاليف العمالة

يتطلب التثبيت أداة ضغط وفكًا متوافقين مع ملف تعريف النوع D المحدد. لا يمكن استخدام سلاسل عمليات NPT وBSPT وBSPP بالتبادل ما لم يتم تأكيد التوافق.

الاختبار والتفتيش

يشمل الفحص القياسي ما يلي:

1. فحص المواد الخام وسمك الجدار

2. فحص المقبس والخيط والزاوية والأبعاد

3. اللحام وفحص السطح حيثما ينطبق ذلك

4. اختبار الضغط الهيدروستاتيكي وضيق الهواء

5. فحص علامات المنتج والتغليف

تتضمن المستندات المتوفرة شهادات اختبار المواد EN 10204 3.1، وشهادات المواد الخام، وتقارير الخيوط والأبعاد، وتقارير الاختبار الهيدروليكي، وتقارير الفحص من طرف ثالث.

المصطلحات التجارية

موك:عادة 5-10 قطع، حسب الحجم وتوافر المخزون.

عينات مجانية:متاح لمنتجات قياسية مختارة؛ عادةً ما يتم دفع الرسوم السريعة من قبل المستلم.

وقت الاقتباس:عادة خلال ثلاث ساعات عمل.

موعد التسليم:حوالي 3-7 أيام للمنتجات العادية وحوالي 25 يومًا للإنتاج الجديد.

شروط الدفع:30% T/T إيداع و 70% رصيد قبل التسليم.

شروط الشحن:إكسو، فوب، CFR، CIF، DDP، وDDU.

ضمان:سنة واحدة ضد عيوب التصنيع المؤكدة.

الشركة المصنعة:ليانخه
مكان المنشأ:ونزهو، تشجيانغ، الصين
